CNC Abkantpresse
Als PDF speichern
Lager Nr.:
M62169
Hersteller:
BEYELER - BYSTRONIC
Typ:
PR 8 (2500 kN x 3100 mm)
Baujahr:
2001

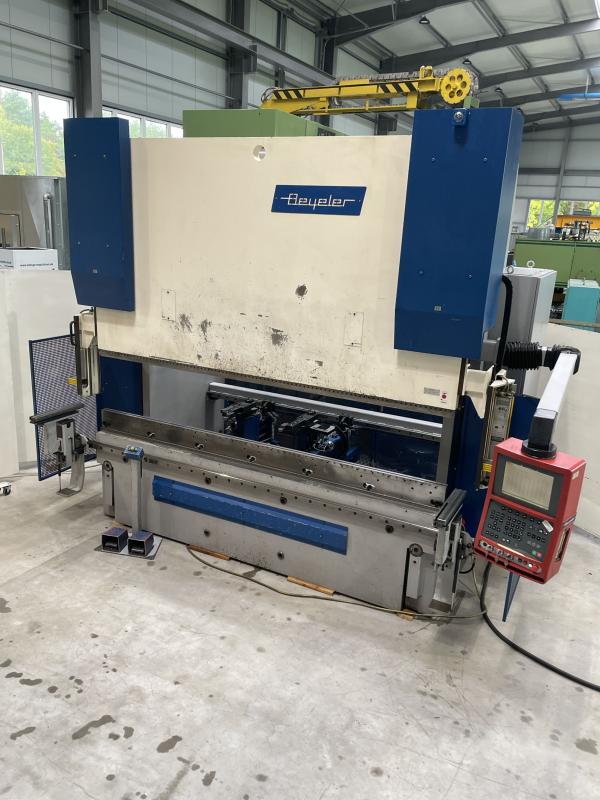

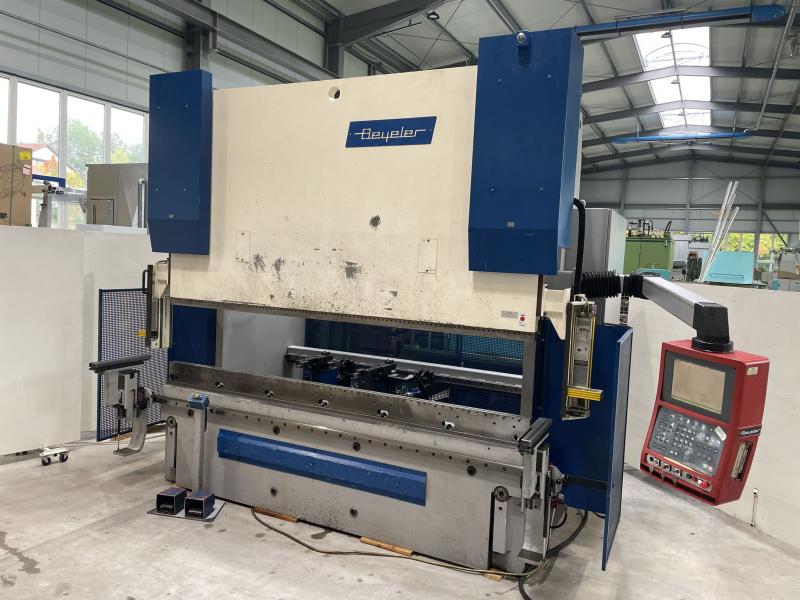

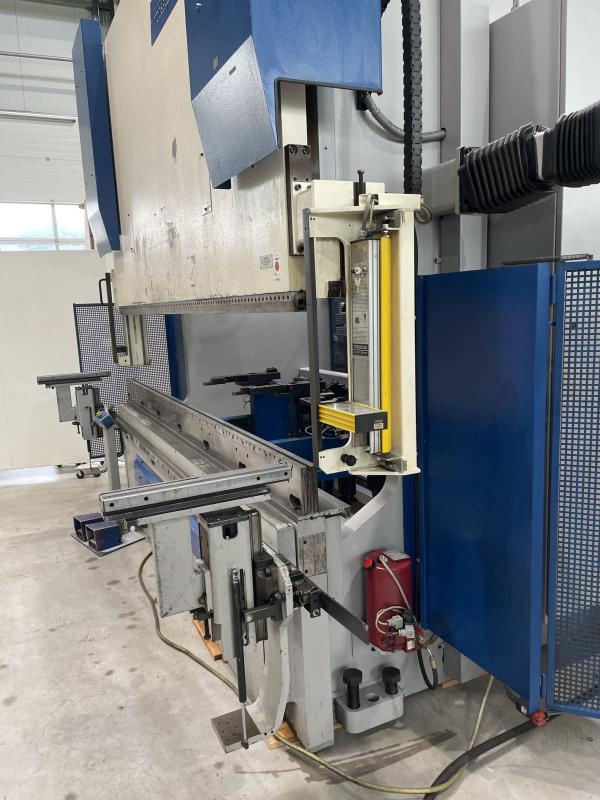

CNC Abkantpresse BEYELER - BYSTRONIC Typ PR 8 (2500 kN x 3100 mm)
Fabr. Nr. 00 / 445 / 033 Baujahr 2001
Druckleistung 250 ton.
Arbeitslänge 3100 mm
Hub 365 mm
Ständerausladung 410 mm
Durchgang zwischen den Seitenständern 2750 mm
Tischbreite 100 mm, 200 mit Tischverbreitung
Tischhöhe über Fußboden 840 mm
Hinteranschlag X-Achse 620 mm (Fahrweg)
Hinteranschlag R-Achse 240 mm
Zustellgeschwindigkeit 200 mm/s
Arbeitsgeschwindigkeit 1-10 mm/s
Y-Eilgang 200 mm/s
Y-Arbeitsgang 1-10 mm/s
Y-Rückzug 135 mm/s
Ölfüllung ca. 400 Liter
Motorleistung 18,5 kW
Anschlußleistung ca. 25 kW
Netzanschluß 400 Volt, 50 Hz, 50 Amp.

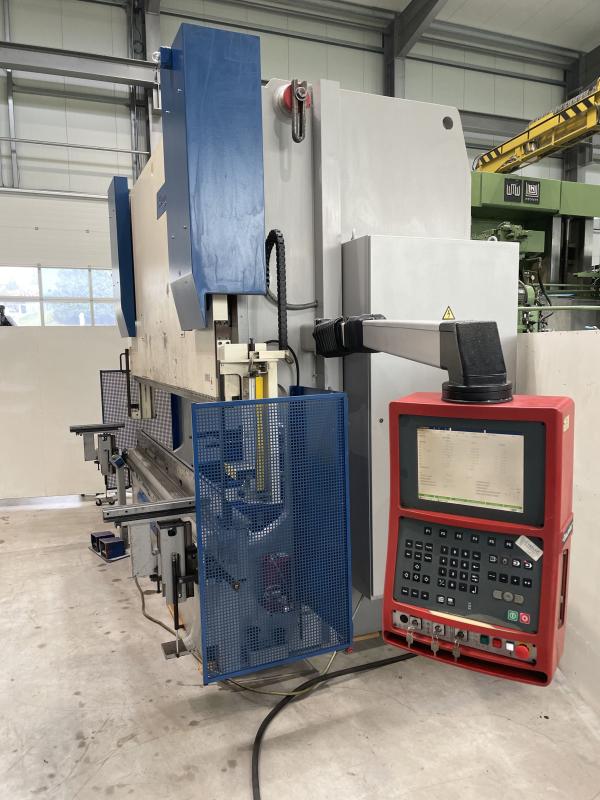

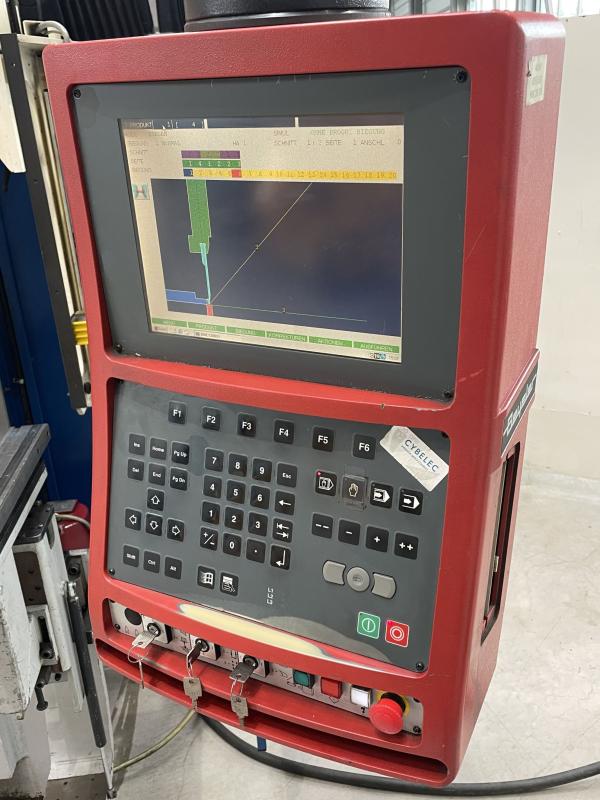

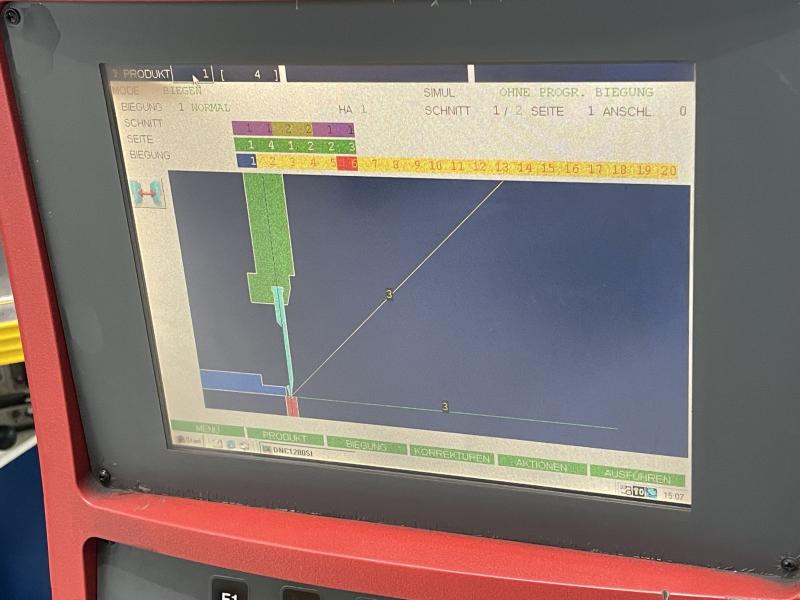

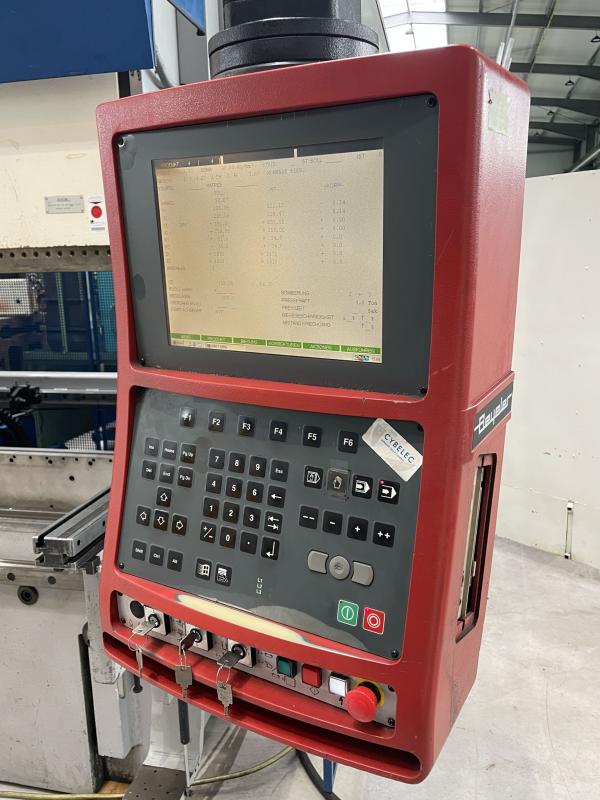

- 8 Achsen CNC Steuerung Cybelec DNC 1200 PS/A, X1 + X2 / R1 + R2 / Z1 + Z2
- 2 Stück frei programierbare Anschlagfinger, seitlich verfahrbar (Z1+Z2)

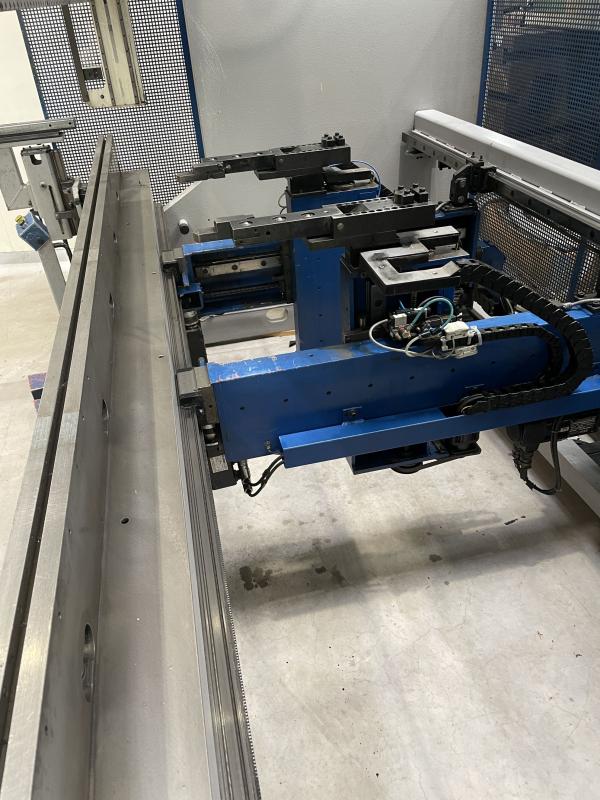

- Hinteranschlag (X-Achse 620 mm) mit 3 Anschlagpunkten bis max. 1080 mm
- Pressbalken mit Servoventilen und Meßsystem Y1 und Y2

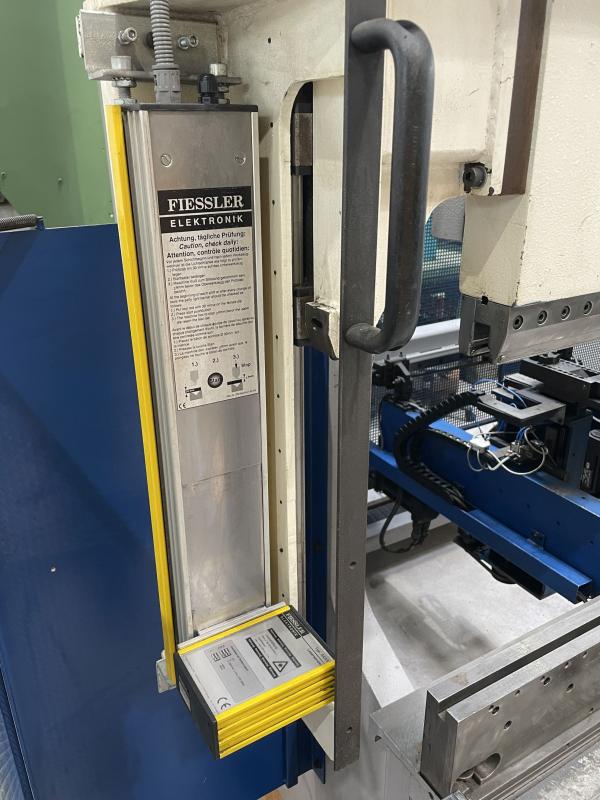

- Sicherheits-Lichtschranke FIESSLER AKAS
- Bedienung über elektro Fußschalter und/oder 2-Hand Schaltpult
- Hydraulische Werkzeugklemmung für das Oberwerkzeug (System TRUMPF) mit 20 mm Klemmnut
- Werkzeugaufnahme für das Unterwerkzeug, Höhe 160 mm x Breite 60 mm, mit Aufnahmenut 14 x 23 mm
- Werkzeugsystem TRUMPF, ohne Werkzeuge
Platzbedarf L x B x H 4450 x 2500 x 3400 mm
Maschinen-Transporthöhe 3360 mm
Gewicht 17000 kg
guter Zustand
