4-Achsen Digitalanzeige (3+1 Achse) für Dreh- und Rundschleifmaschinen
4-Achsen Digitalanzeige (3+1 Achse) für Dreh- und Rundschleifmaschinen

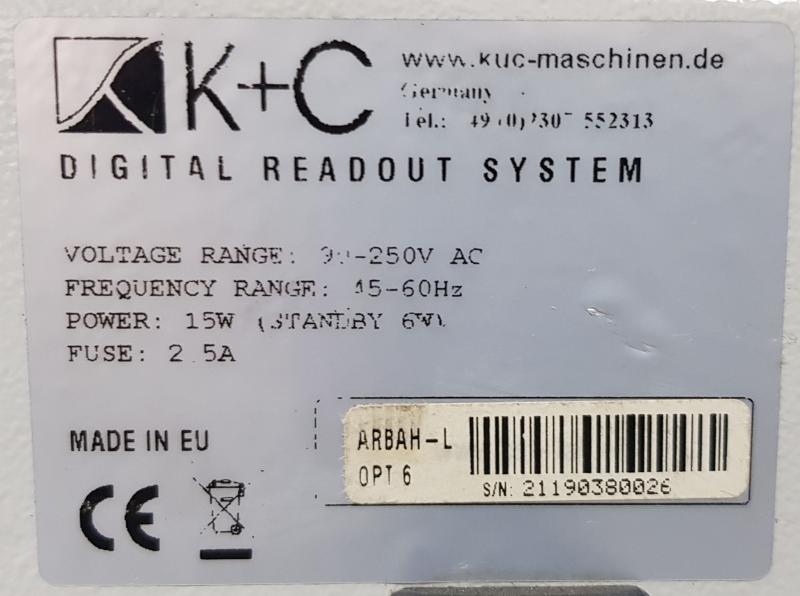

K+C (kuc-maschinen) Typ Arbah-L
S.Nr: 21190380026
Anzeigegerät für X, Z, Z1 und W Achse
Anzahl Achsen: 4 ( 3 + 1)
Auflösung: 5 µm (1 µm für Rundschleifmaschinen)

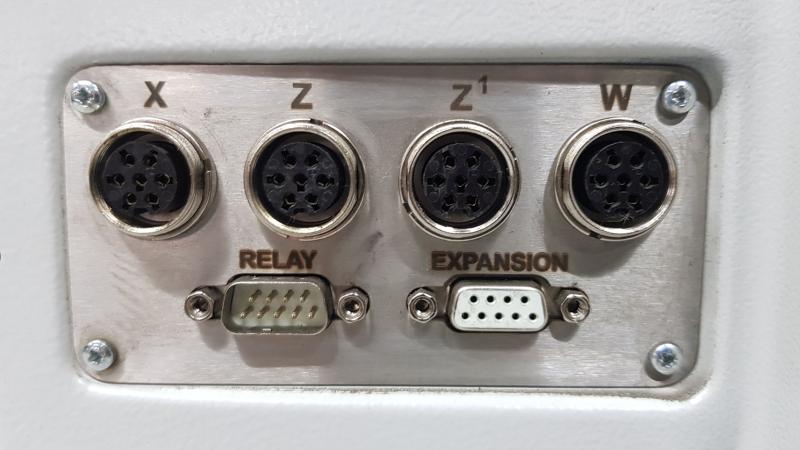

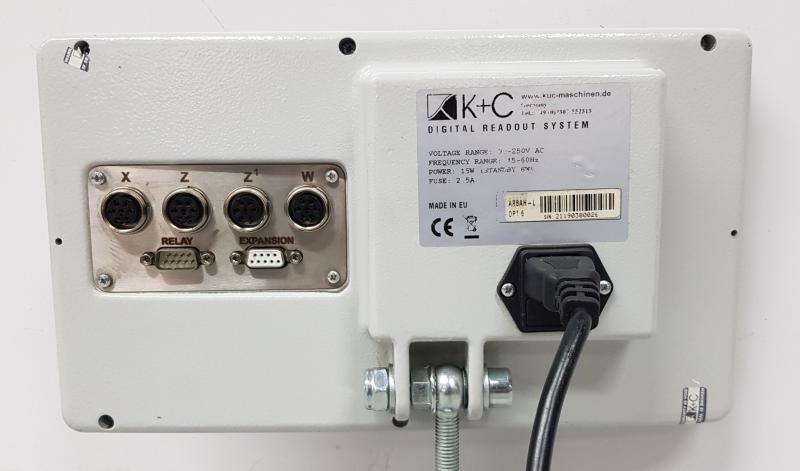

Maßstab Anschlußbuchse: DIN 7 Pol. Rund 18mm mit Schraubverschluss
Eingangssignal: +5V TTL

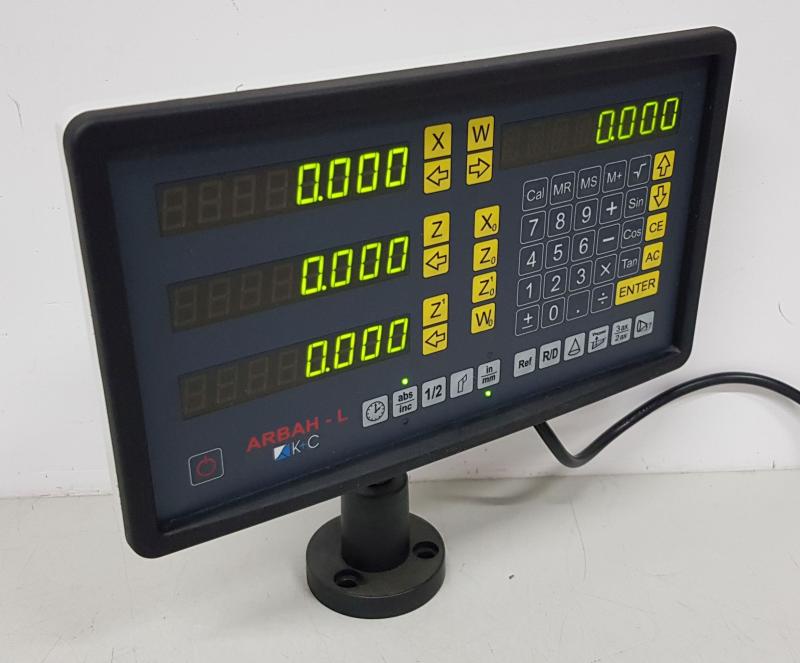

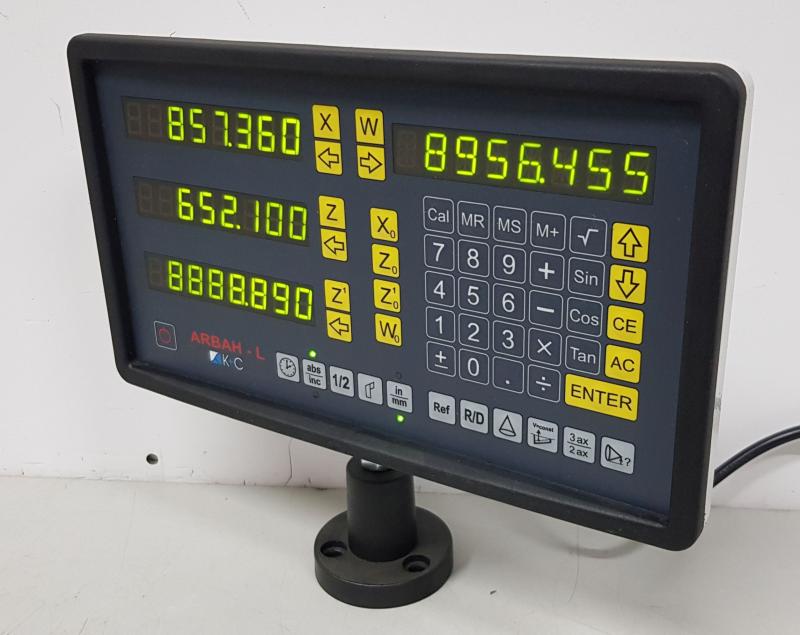

Anzeige: 7 Segmente LEDs
Anzahl der Zähldekaden: 8 XXXXXXXX
Funktionen:
- V-Konstant
- Stromsparmodus nach Inaktivität (einstellbar von 1-60 Min)
- Nullpunkt setzen für alle Achsen
- Mittenbestimmung (1/2 Wert)
- mm/inch Anzeige
- Koordinateneingabe
- absolut/incremental
- 200 Werkzeugkorrektur-Speicher
- Referenzpunkt-Speicher für jede Achse
- Integrierte Rechenfunktionen
- Thermische Kompensation
- Einfacher Radius
- Werkzeugradius-Kompensation
- Lineare und nicht-lineare Fehlerkompensation
- Schnittstellen/Interface RS 232/RS485
- Messung der Verfahrwege auch bei ausgeschaltetem Gerät (!)
- 4 frei programmierbare Relais für automat. Abschaltmodus
- Folientastatur unempfindlich gegen Schmutz und Chemikalien
- robustes Aluminiumgehäuse mit kratzfester Lackierung
- Gehäuse für rauhe Werkstattbedingungen geeignet
- Überspannungsschutz für hohe Funktionssicherheit
- Anschlußmöglichkeit für Meßtaster
Netzspannung: 90 - 250 V AC
Netzfrequenz: 45-60 Hz
Abmessung B x H x T: 297 x 171 x 60 mm
Gewicht: kg
Ideal für Drehmaschine oder Schleifmaschine
