4 Achsen Industrieroboter, Handhabungsroboter, Scara Roboter
4 Achsen Industrieroboter, Handhabungsroboter, Scara Roboter, Handling Roboter, Beladeroboter, Bestücker

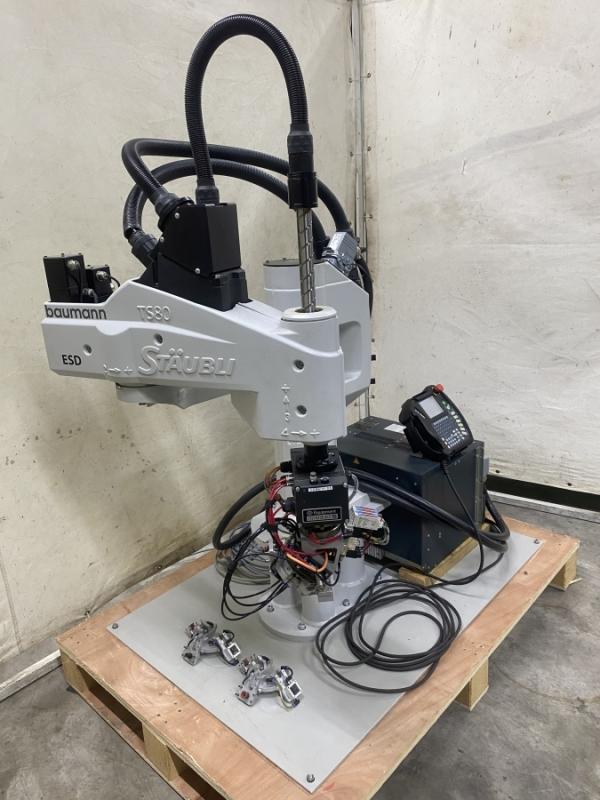

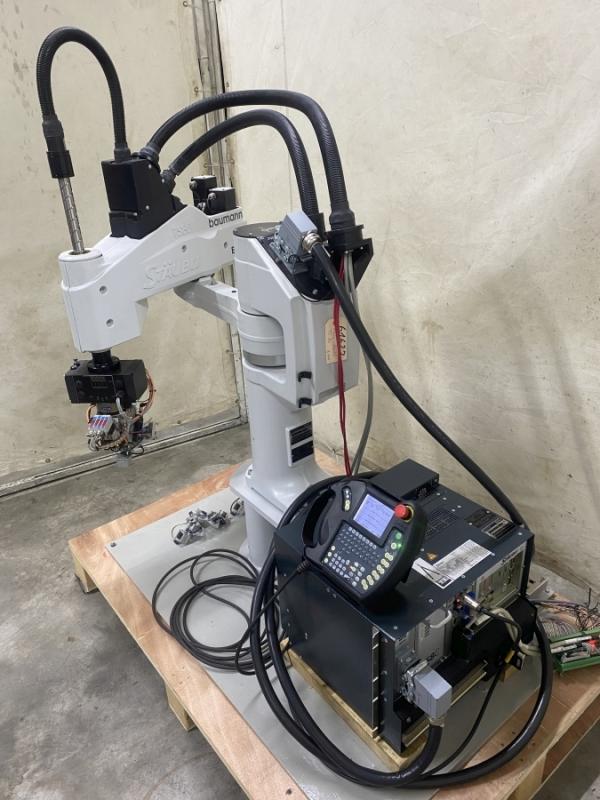

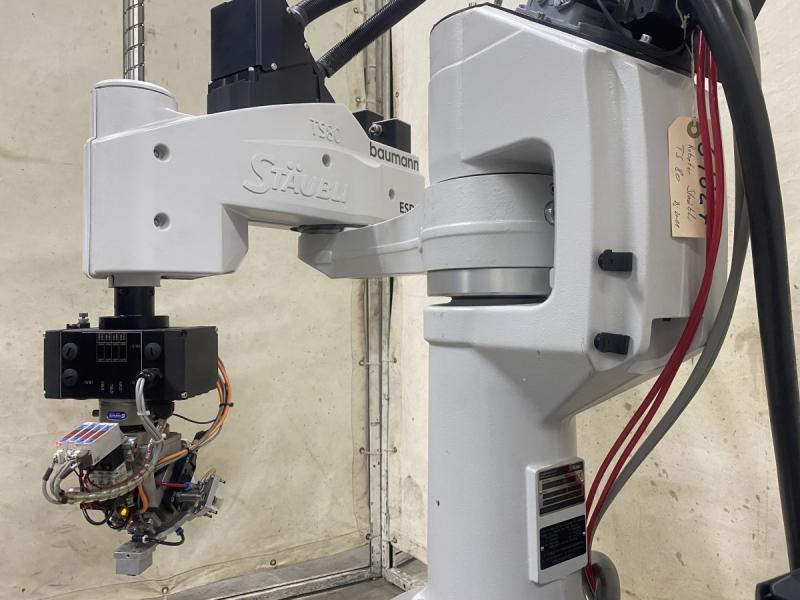

STÄUBLI Typ TS80 + CS8C bmn
Baujahr 10/2011

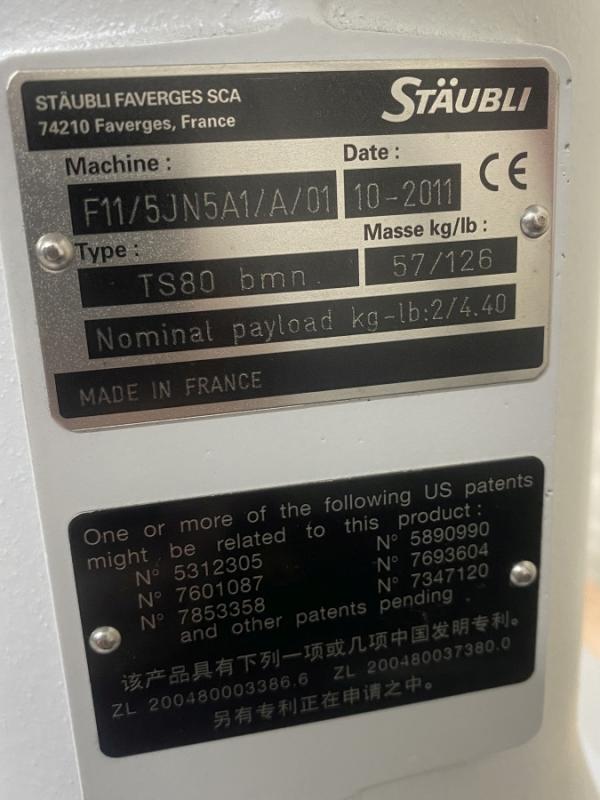

Fabr. Nr. F11/5JN5A1/A/01 Baujahr 2011
Anzahl Achsen 4
Handhabungsgewicht (Nennlast) 2 kg
Handhabungsgewicht (Maximallast) 8 kg
Armreichweite 800 mm
Wiederholgenauigkeit (X+Y) 0,01 mm
Wiederholgenauigkeit (Z) 0,004 mm
Wiederholgenauigkeit (R) 0,002°
Arbeitsbereich Achse 1 +-280°
Arbeitsbereich Achse 2 +-310°
Arbeitshub Achse 3 (Z-Achse) 200 mm
Drehbereich Achse 4 (R-Achse) +-500°
Nenngeschwindigkeit / Höchstgeschwindigkeit:
Achse 1 350 / 490 °/s
Achse 2 500 / 620 °/s
Achse 3 1600 / 2220 mm/s
Achse 4 1200 / 1929 °/s
Achsen 1 + 2 8,11 / 10,84 m/s
Roboterausführung Bodenmontage

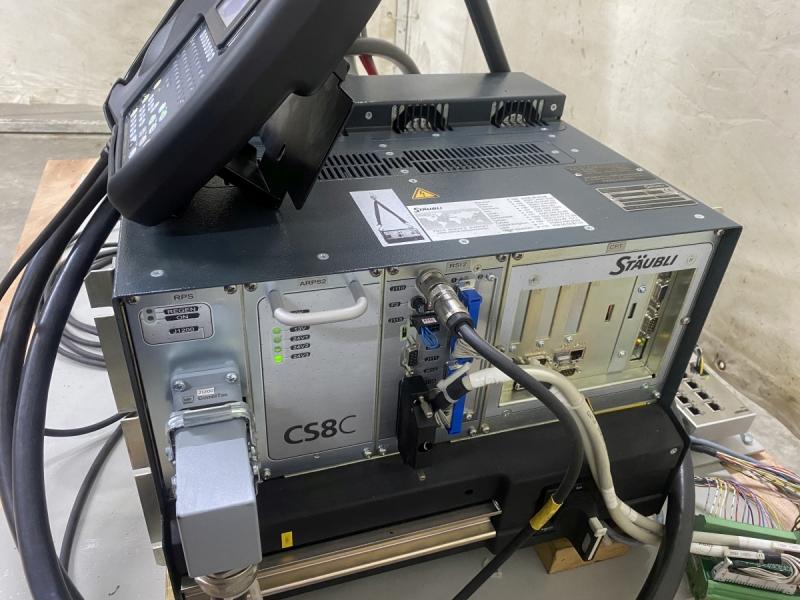

Steuerung STÄUBLI CS8C bmn

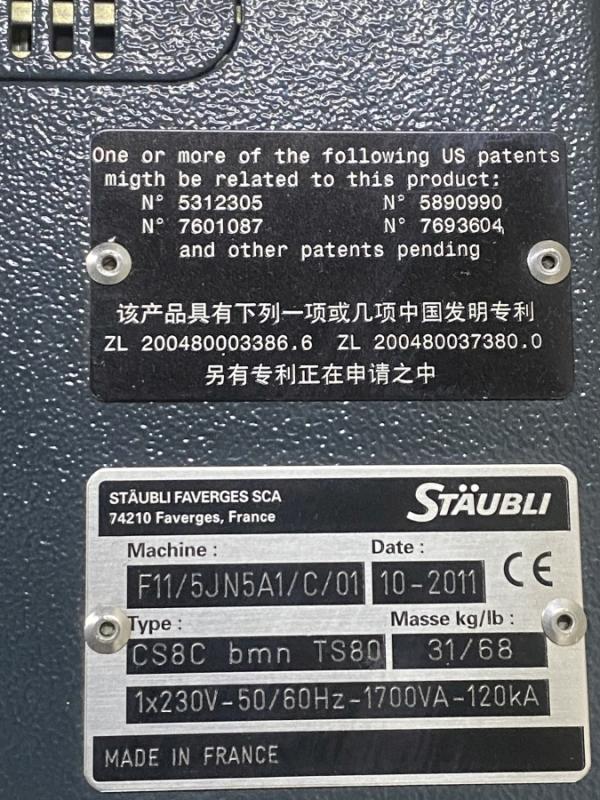

Fabr. Nr. F11/5JN5A1/C/01
Nennspannung 1 x 230 VAC
Nennfrequenz 50 - 60 Hz
Anschlussleistung 1700 VA
Abmessung Steuerung (B x H x T) 450 x 310 x 450 mm

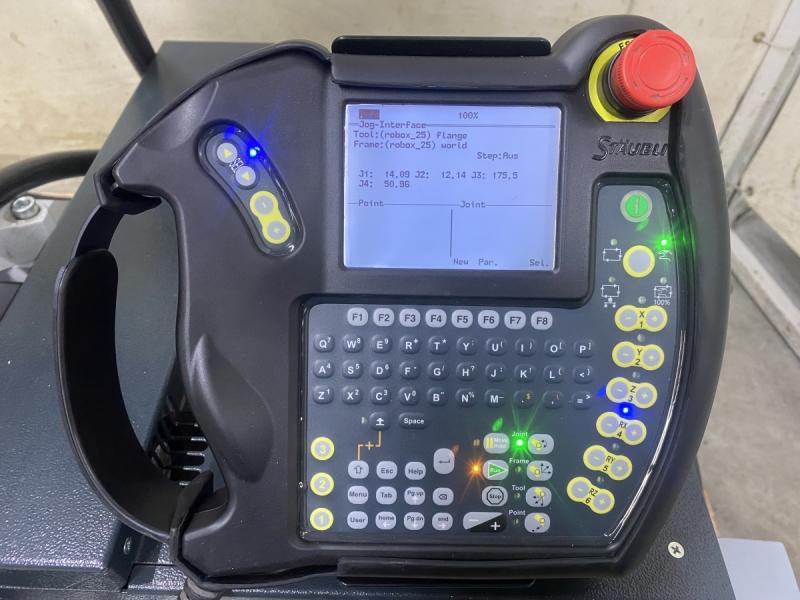

- Steuerung nebenstehend mit abnehmbarer „Teach in“ Bedienung

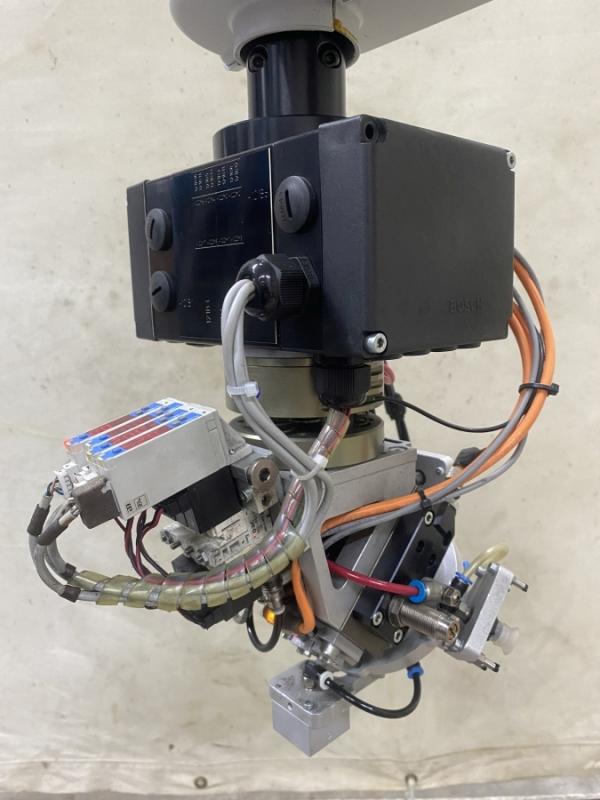

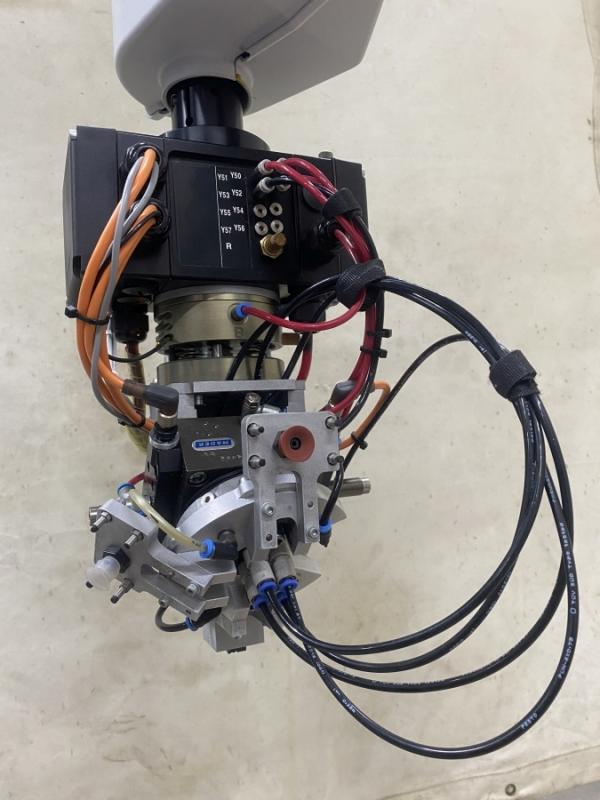

- Materialgreifer, Werkstückgreifer HELLA / MADER
Gesamtgewicht 190 kg
Platzbedarf Transport L x B x H 900 x 700 x 1500 mm
sehr guter Zustand
