6-Achsen Industrieroboter, Stanzroboter für Blechtafeln
6-Achsen Industrieroboter, Stanzroboter für Blechtafeln

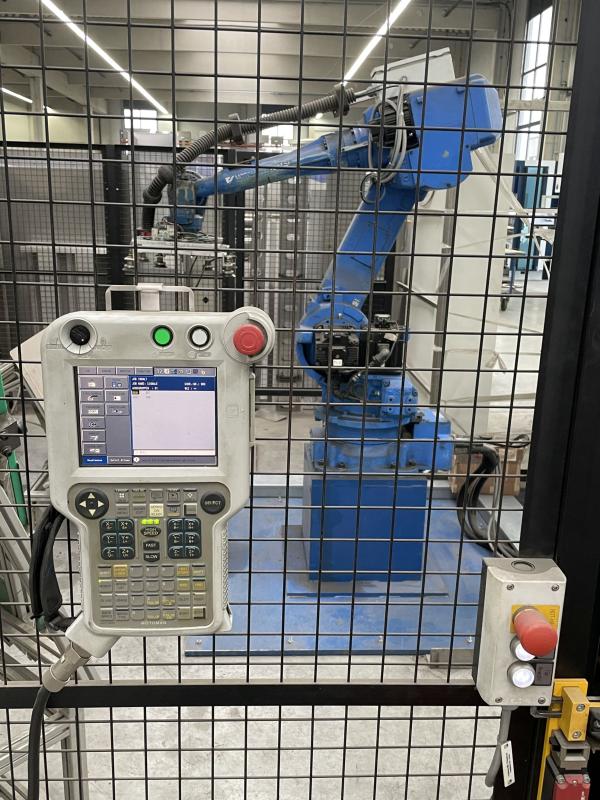

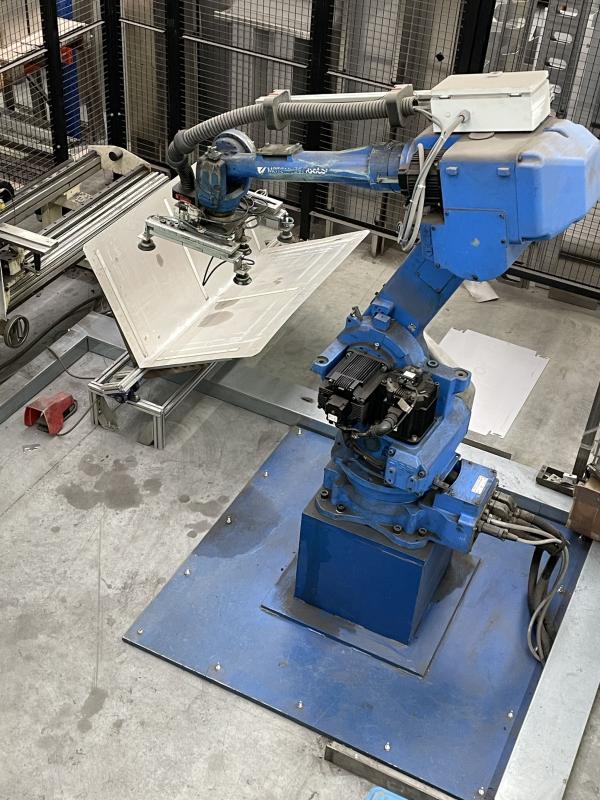

MOTOMAN / YASKAWA Typ YR-UP50N-A00
Order. Nr. S5Q552-1-3 Baujahr 2005
Roboter Serien Nr. RH9540-5612-2
mit Steuerung MOTOMAN Typ: NX 100
Handlinggewicht = Traglast max. 50 kg
Arbeitsradius ca. 1900 mm
Eigengewicht Roboter: 550 kg + Stahlplatte 1500x1500 mm mit Sockel 560 kg
Komplettgewicht Roboter + Stahlplatte mit Sockel: 1110 kg

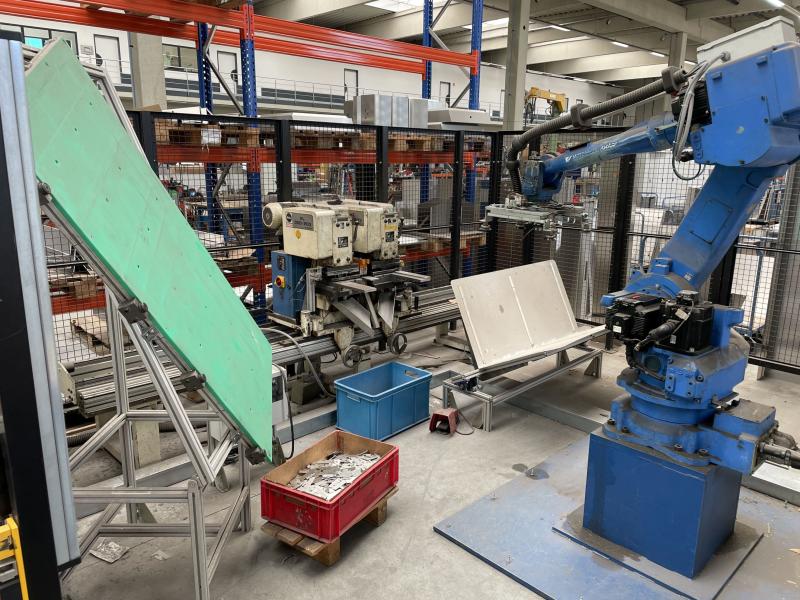

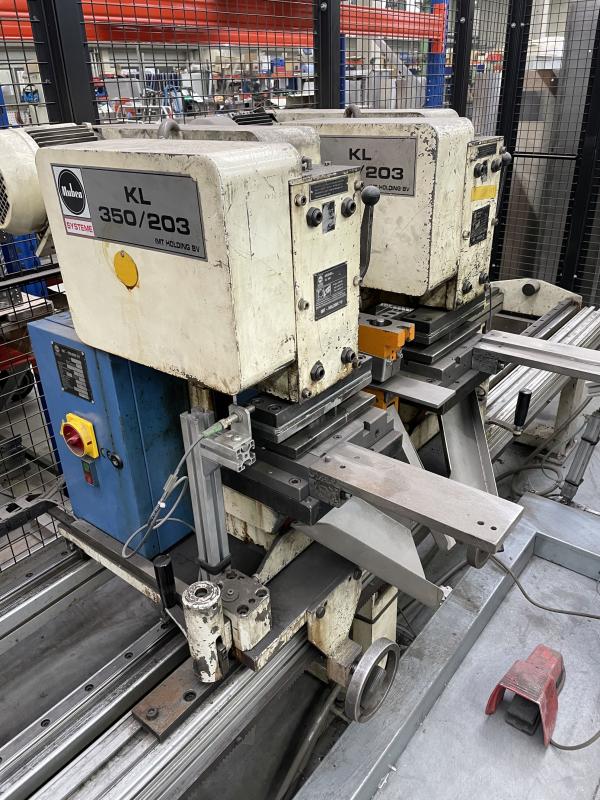

Mit verstellbaren Lochstanzen MUBEA KL 350 für Lochungen oder Ausklinkung
Verstellbereich Mitte-Mitte: 300-3150 mm
Bettlänge der Lochstanzeneinheit 3500 mm
Druckleistung: 350 kN = 35 ton.
Ausladung der Lochstanzen: 203 mm
Eigengewicht der Lochstanzeneinheit mit Bett: ca. 1200 kg
Vakumsauger am Roboter mit 6 Stück verstellbaren Saugtellern Ø 65 mm
für die Aufnahme von Blechteilen, Blechplatinen (Auf den Fotos eingestellt auf 450 x 400 mm)
Mit Ausrichttisch (Kunsstoffplatte grün) 1600 x 700 mm
Eigengewicht ca. 80 kg
Mit Schwenkvorrichtung für das wenden des Werkstückes, pneumatisch angetrieben
Eigengewicht ca. 80 kg

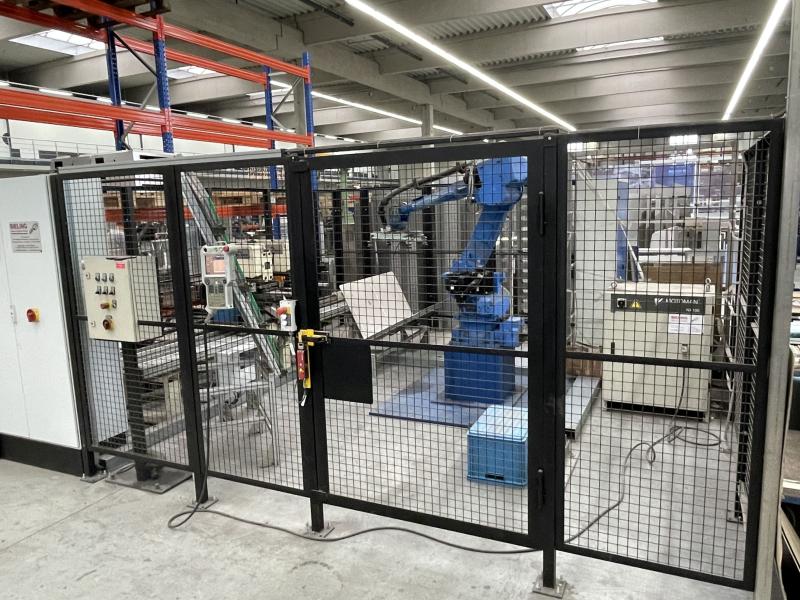

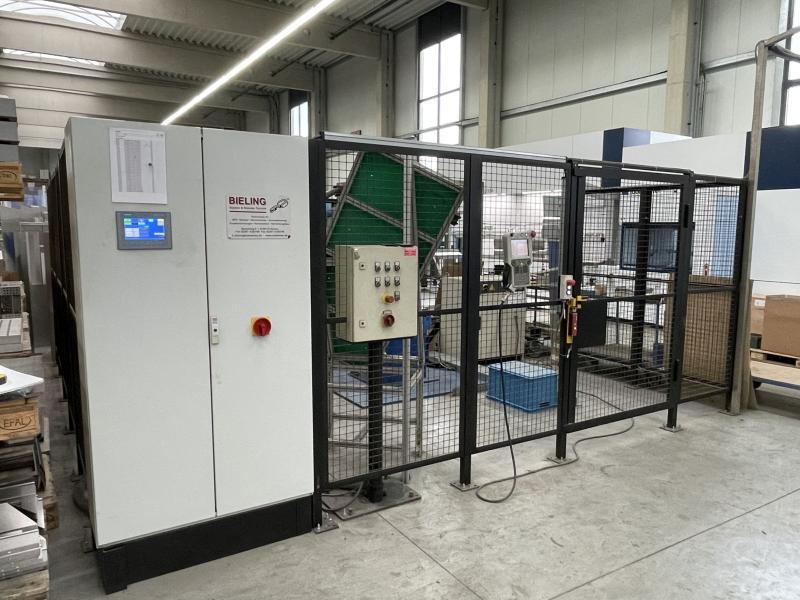

Zaun mit 2 Türen für die Bestückung und Entladung der Produkte
Stellfläche der Anlage 5 x 5 Meter
