AC-Servoantrieb, Antriebsregler

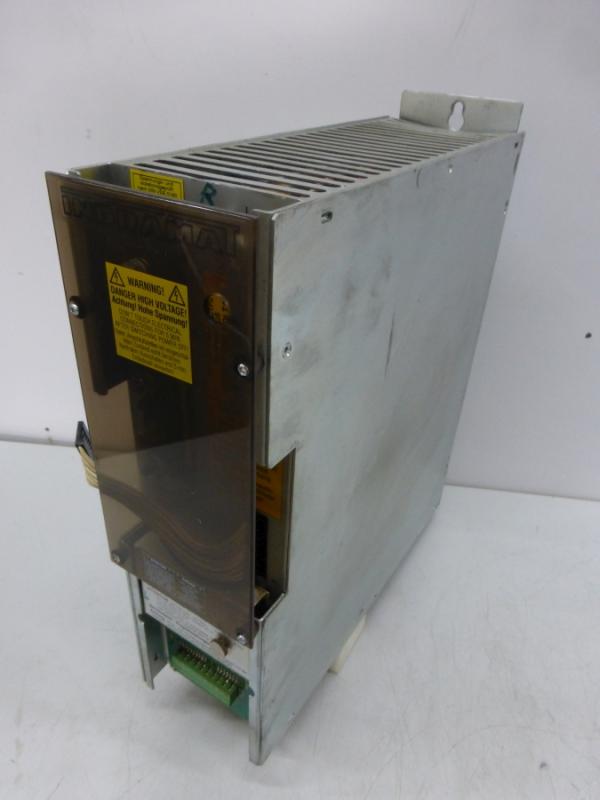

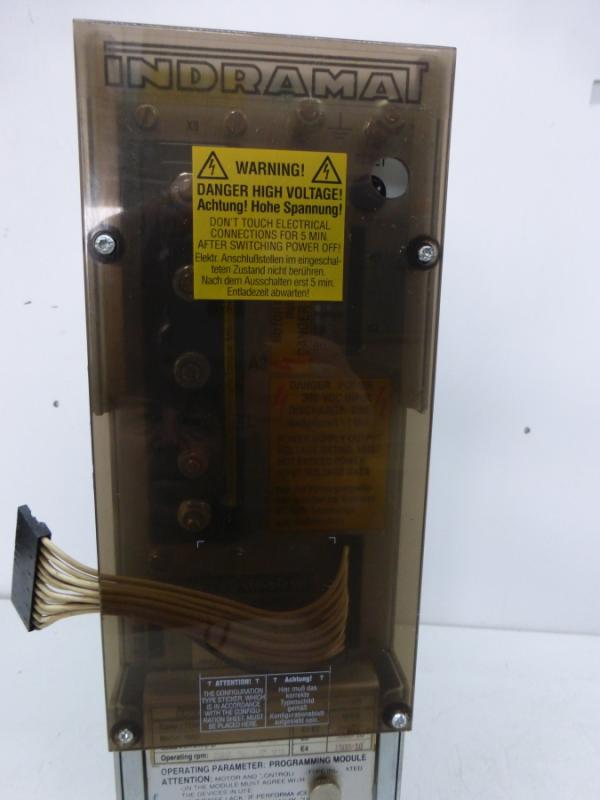

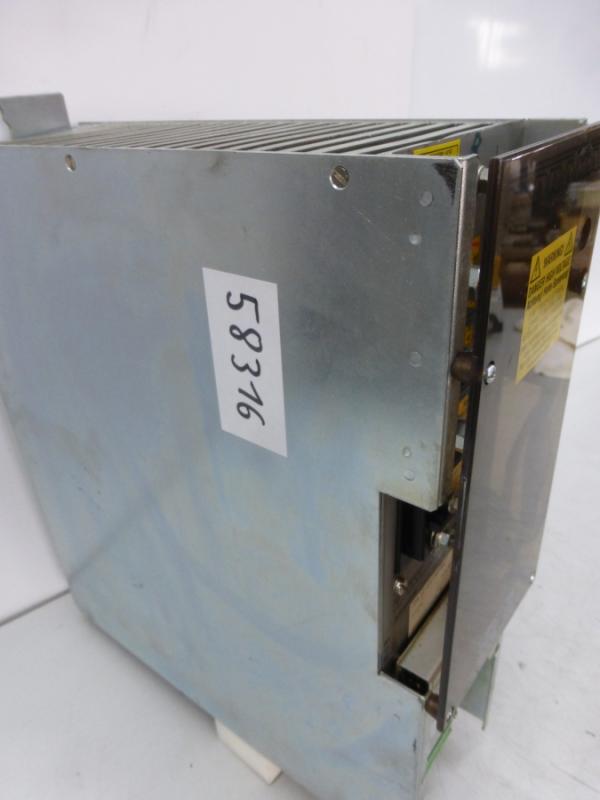

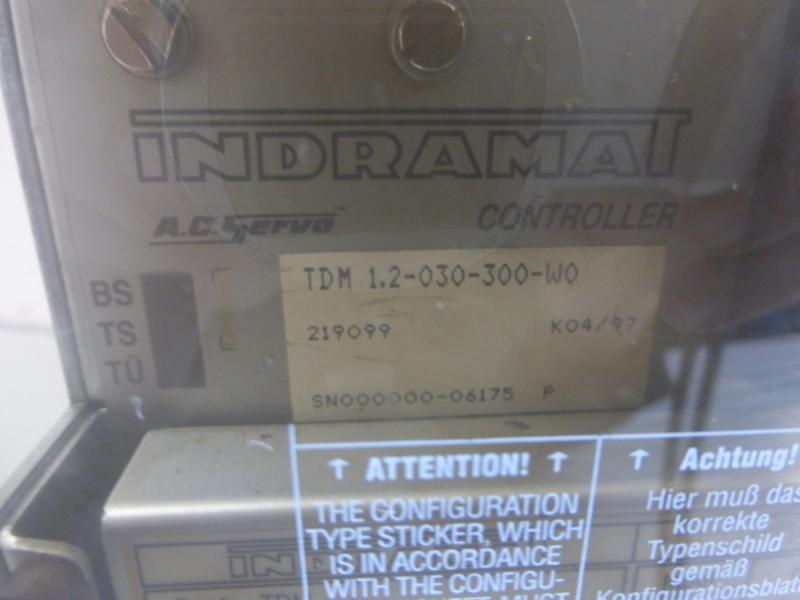

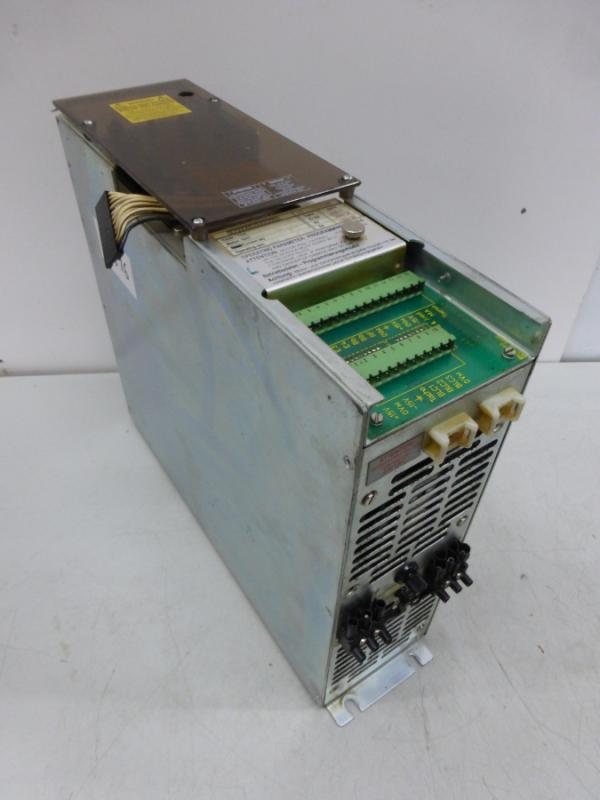

AC-Servoantrieb INDRAMAT Typ TDM 1.2-030-300-W0
Eingangsspannung: 300VDC (+/-15%)
Leistung: 9 kW
Verlustleistung: 160 W
Spitzenstrom: 30 A
Dauerstrom: 25 A
Betriebstemperatur: +5 bis +45 °C
Lüfter: intern
Abmessung BxHxT: 105 x 355 x 325 mm
Gewicht: 9 kg

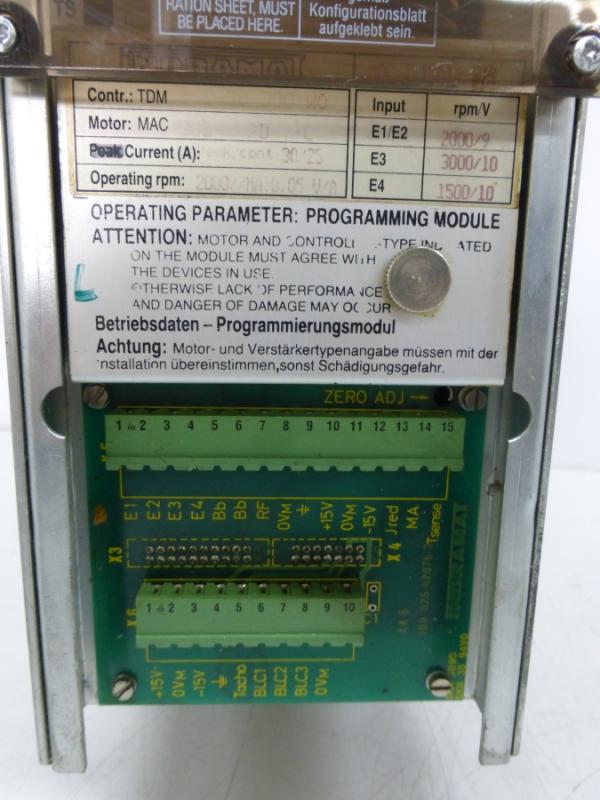

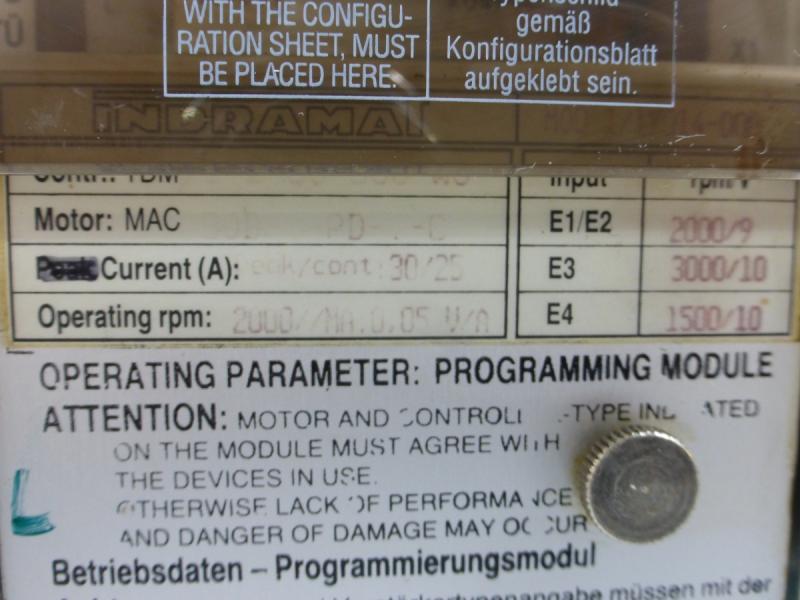

Installiertes Betriebsdatenmodul:
MOD 1/1X014-0078
Motor: MAC 90B-PD-C
Strom: 30 A
Drehzahl: 2000 U/min
Eingang E1/E2: 9 Volt bei 2000 U/min
Eingang E3: 10 Volt bei 3000 U/min
Eingang E4: 10 Volt bei 1500 U/min
Das Servomodul erzeugt aus der Eingangsgleichspannung des Leistungsmoduls ein Dreiphasen System,
das gemäß dem Umfang, der Frequenz und der Phase kontrolliert wird.
Dieses wird auf den MAC Servomotor gemäß der gegenwärtigen Rotor-Position und der gewünschten Geschwindigkeit angewandt.
