AC-Servoantrieb

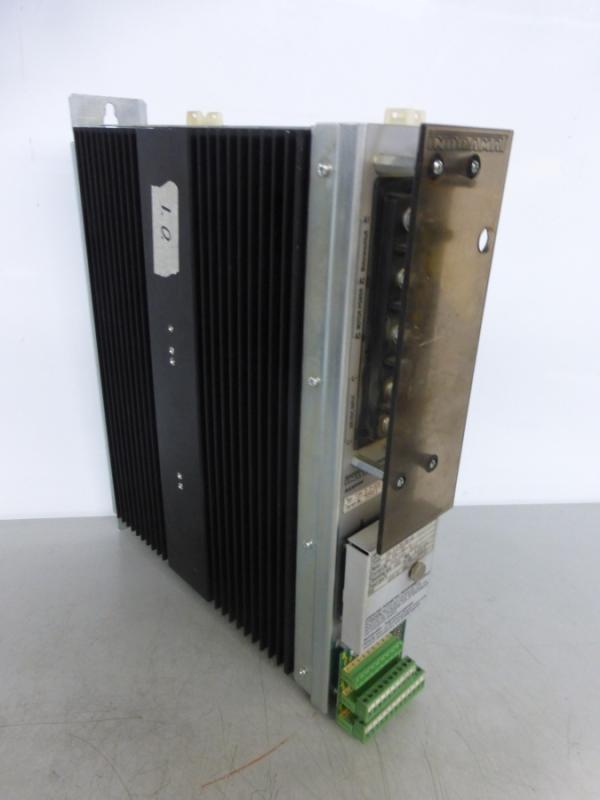

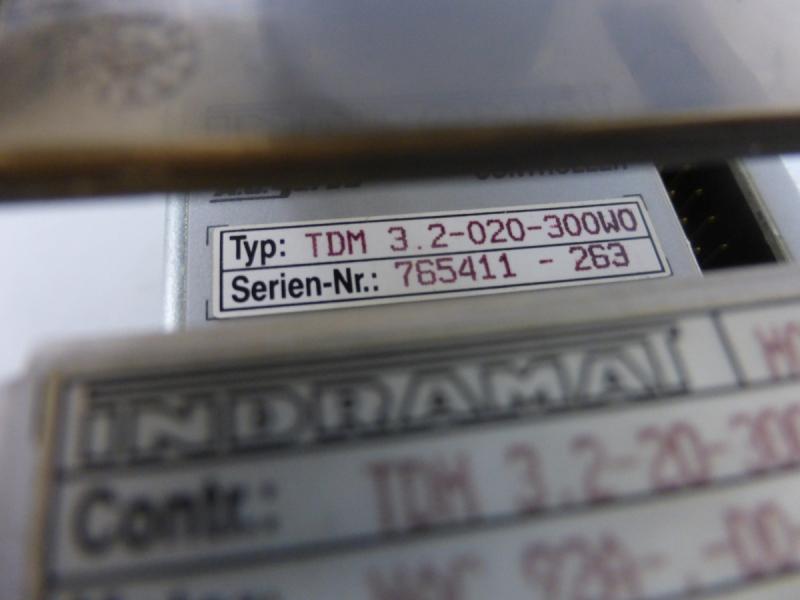

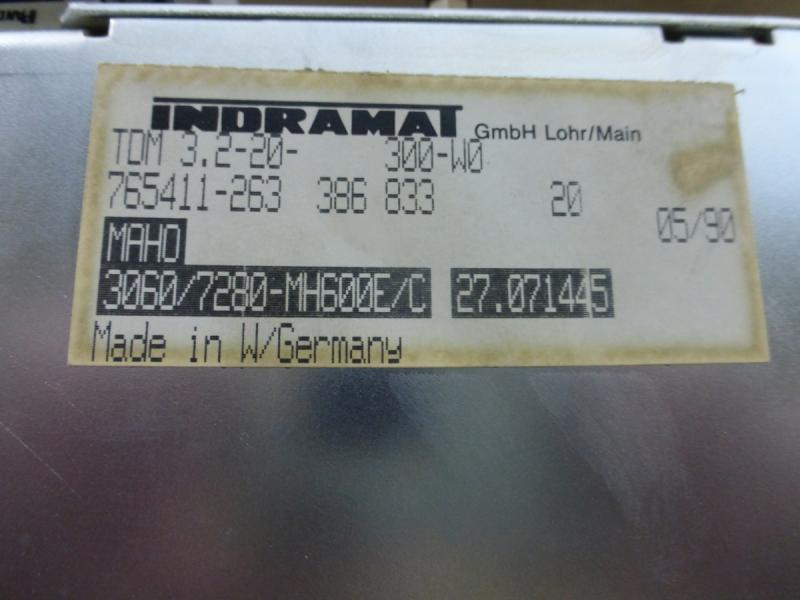

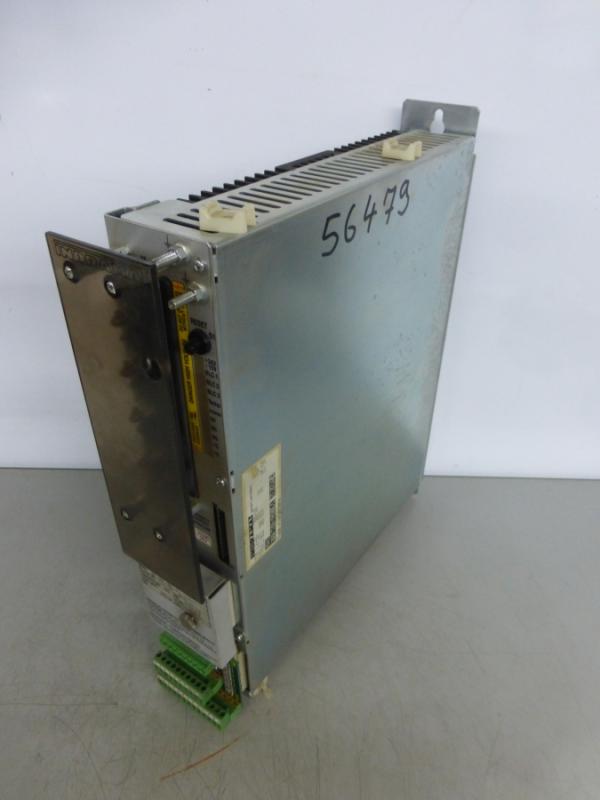

AC-Servoantrieb INDRAMAT Typ TDM 3.2-20-300-WO
Eingangsspannung: 300VDC (+/-15%)
Leistung: 6 kW
Verlustleistung: 110 W
Spitzenstrom: 20 A
Dauerstrom: 15 A
Betriebstemperatur: +5 bis +45 °C
Lüfteranschluss: Kein Lüfter

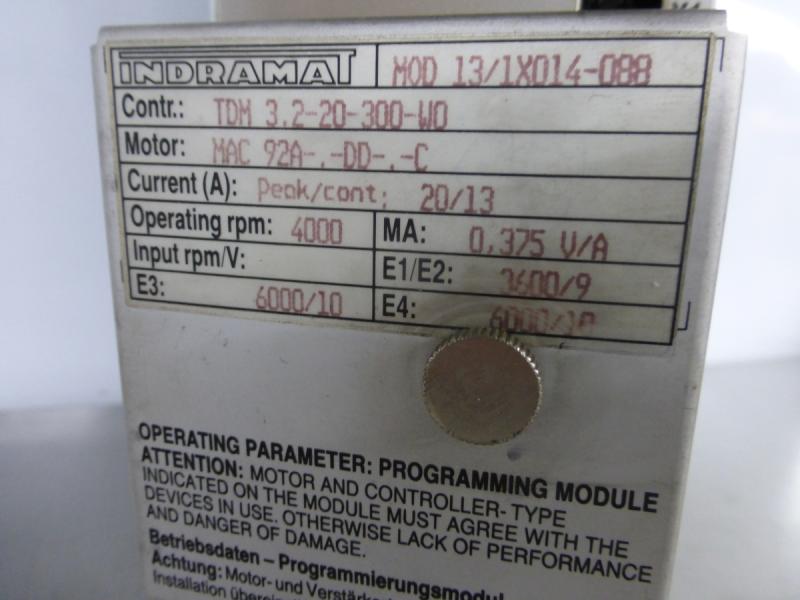

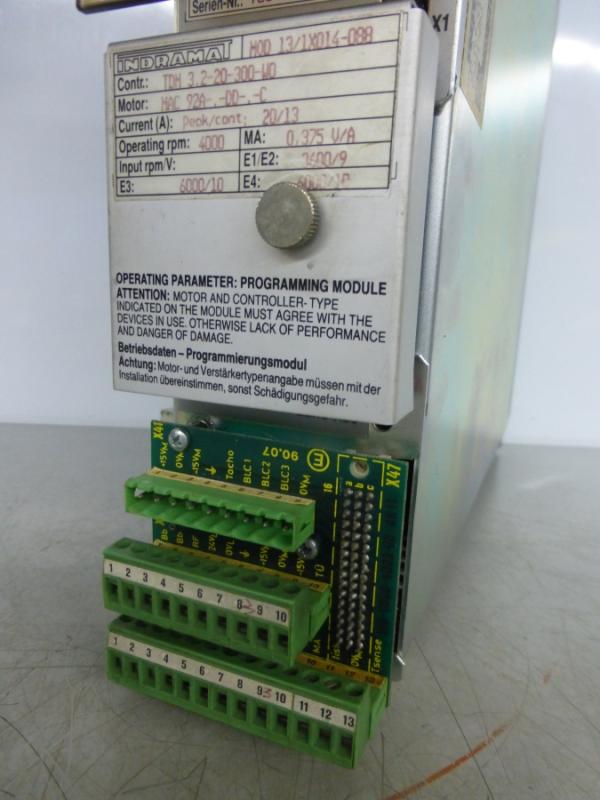

Installiertes Betriebsdatenmodul:
MOD 13/1X014-088
Motor: MAC 92A-DD-C
Strom: 13 A
Spitzenstrom: 20 A
Drehzahl: 4000 U/min
Eingang E1/E2: 9 Volt bei 3600 U/min
Eingang E3: 10 Volt bei 6000 U/min
Eingang E4: 10 Volt bei 6000 U/min
Gewicht: 8 kg
Das Servomodul erzeugt aus der Eingangsgleichspannung des Leistungsmoduls ein Dreiphasen System,
das gemäß dem Umfang, der Frequenz und der Phase kontrolliert wird.
Dieses wird auf den MAC Servomotor gemäß der gegenwärtigen Rotor-Position und der gewünschten Geschwindigkeit angewandt.
Weitere Servomotore und Antriebsmodul finden Sie in unserem Shop.
