Bandfilteranlage, Kühlmittelaufbereitungsanlage, Kühlschmierstoff-Filter
Bandfilteranlage, Kühlmittelaufbereitungsanlage, Kühlschmierstoff-Filter KNOLL Typ PF 100
Fabr.-Nr. 891899 Baujahr 1989
Filterleistung bei Emulsion ca. 100 l/min.
Filterleistung bei Öl ca. 70 l/min.
Tankinhalt ca. 250 Liter
Breite der Filtervliesrolle 710 mm
Bauhöhe der Filtrierung 540 mm
Motorleistung Hauptpumpe ca. 1,1 kW
Volumenstrom Hauptpumpe 15 l/min.
Druckleistung Hauptpumpe max. 3 bar
Netzanschluß 400 Volt, 50 Hz
- Anzeige für Füllstandshöhe über Schauglas

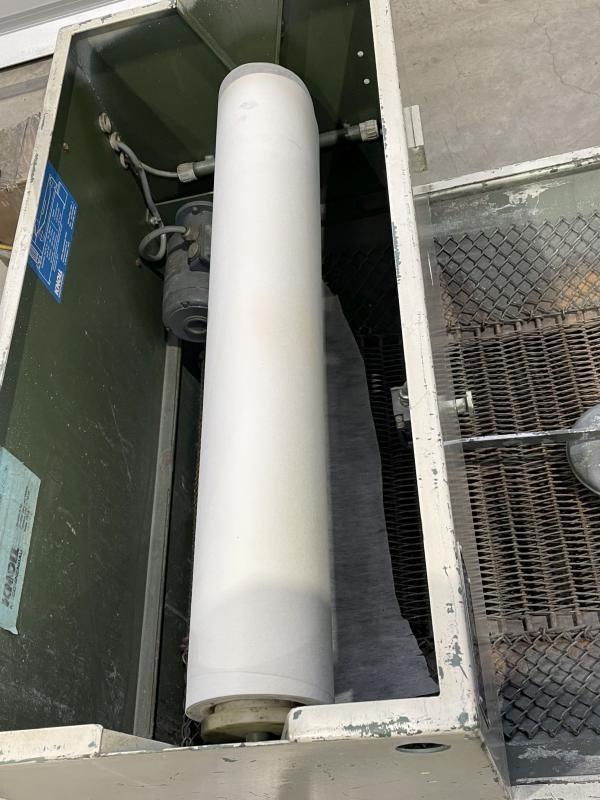

- Aufnahme der Filtervlies-Rolle im Kasten mit Deckel
- Schwimmerschalter für Filtervlies Kettenantrieb
- Schmutzsammelbehälter für Filtervlies fehlt
Platzbedarf L x B x H Länge 220 x Breite 90 x Höhe 80 cm
Gewicht 160 kg
Guter Zustand
Filteranlage stammt von einer Schleifmaschine und war bis zur Demontage im Einsatz.
Einsatzbereich:
Kompaktfilter für Kühlschmierstoff ausgestattet mit einer Rolle Filtervlies zum Reinigen
von Kühlschmierstoffen (KSS) an spanabhebenden Bearbeitungsmaschinen.
Eigenständige Reinigungseinheit auch in Kombination mit Späneförderern z.B. an Bearbeitungszentren
oder als Lokalen Filter für mehrere Werkzeugmaschinen.
Auch einsetzbar an Schleifmaschinen.
Funktion:
Schmutzflüssigkeit strömt in die Filtermulde und fließt durch Filtervlies und Trägergurt hindurch gereinigt in den Reintank.
Die zurückgehaltenen Schmutzpartikel bauen einen Filterkuchen auf und erhöhen den Strömungswiderstand - das Niveau steigt an.
Bei einer definierten Höhe (über Schwimmerschalter) schaltet der Bandantrieb ein, damit kommt sauberes Filterband auf die Filterfläche,
der Volumenstrom steigt an und das Niveau der Schmutzflüssigkeit nimmt wieder ab.
Das verschmutzte Vlies gelangt in einen Schmutz- und Schlammbehälter.
