Bandfilteranlage, Schwerkraft-Papierbandfilter, Kühlschmierstoff-Filter

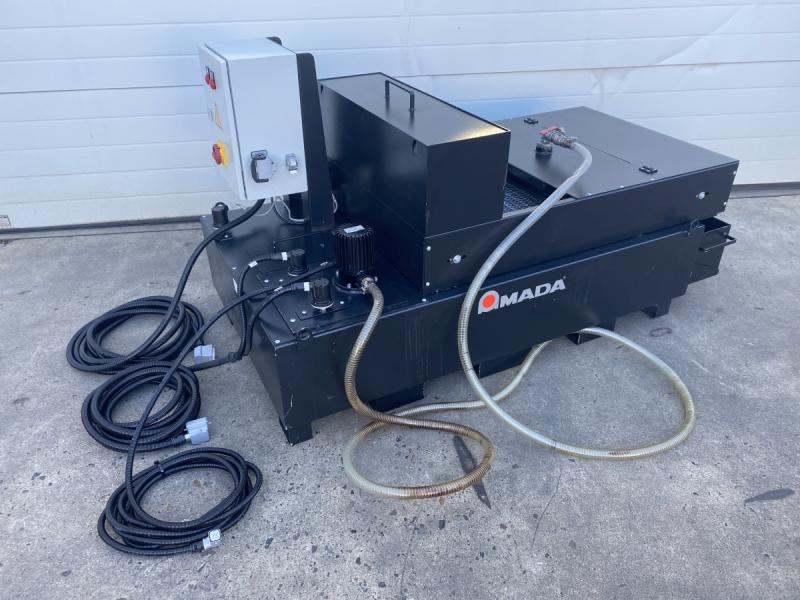

Bandfilteranlage, Kühlmittelaufbereitungsanlage, Kühlschmierstoff-Filter AME - AMADA Typ PS 100

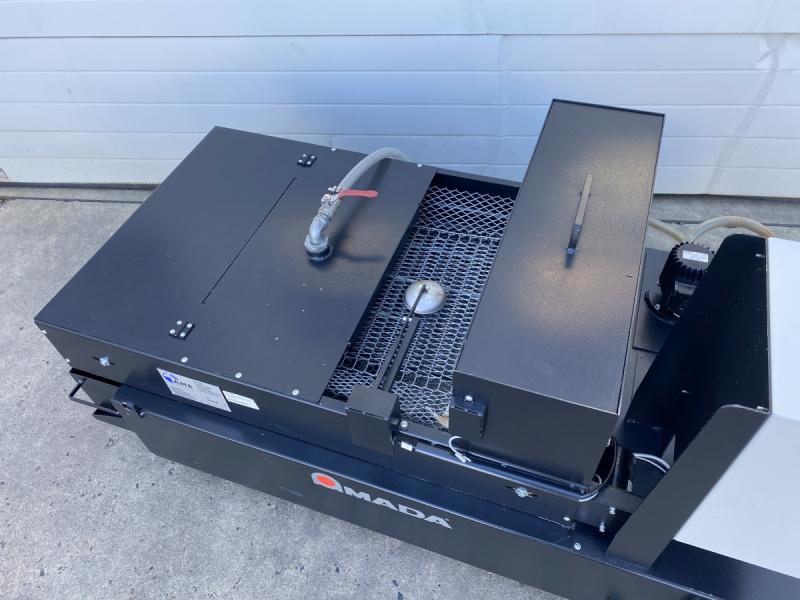

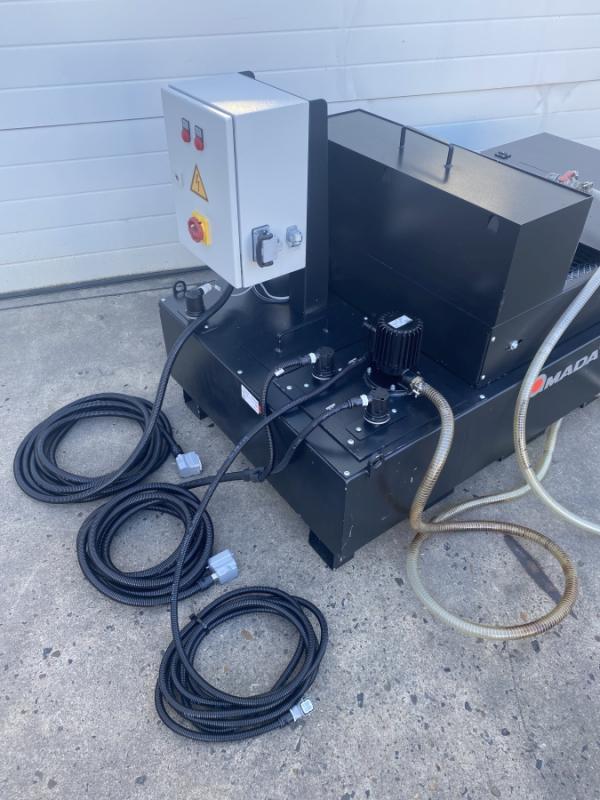

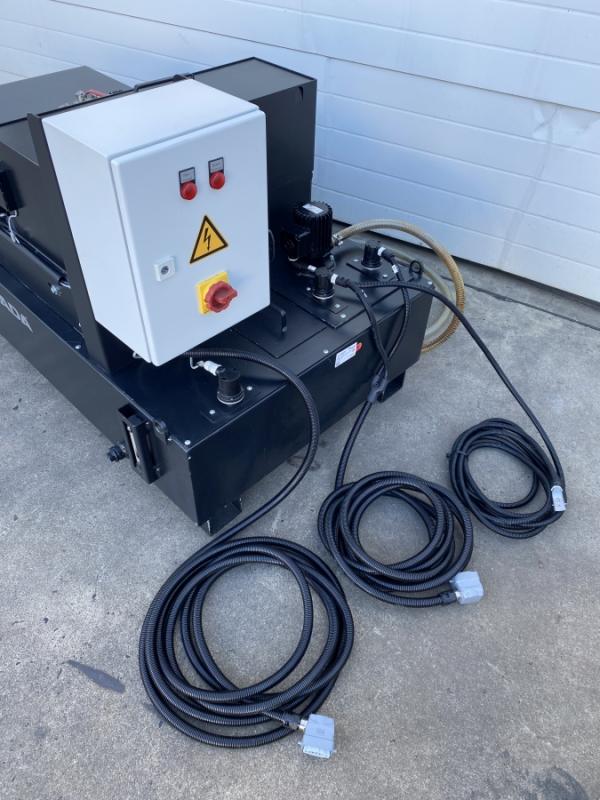

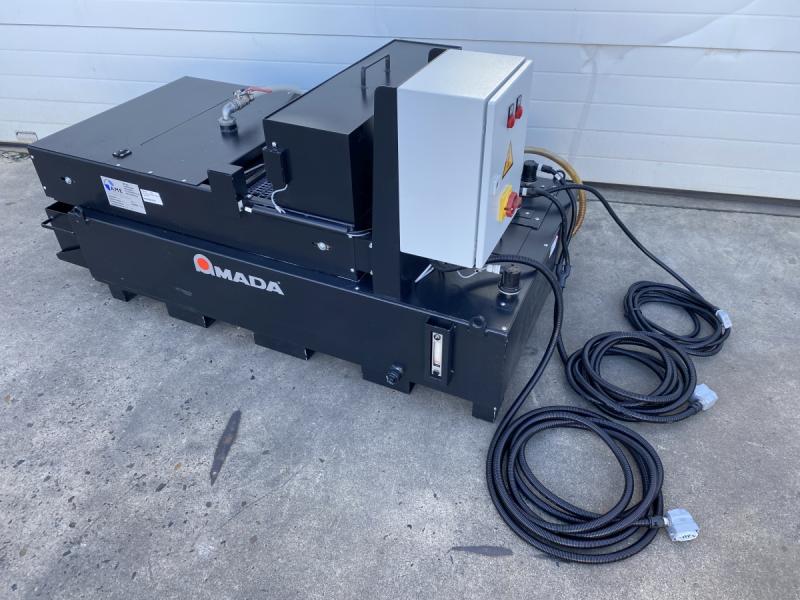

Schwerkraft – Papierbandfilter

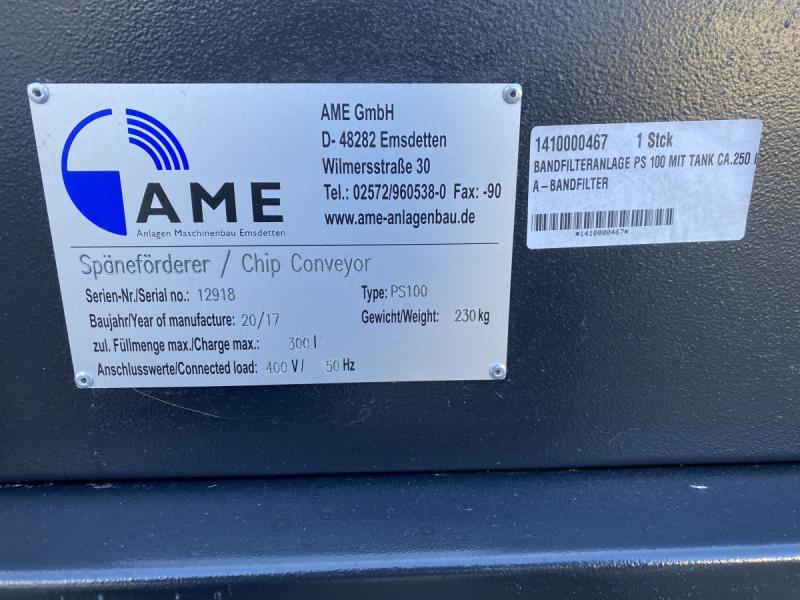

Fabr.-Nr. 12918 Baujahr 2017
Filterleistung bei Emulsion ca. 100 l/min.
Filterleistung bei Öl ca. 70 l/min.
Tankinhalt max. 300 Liter
Breite der Filtervliesrolle 710 mm
Bauhöhe der Filtrierung 560 mm
Motorleistung Tauchpumpe 0,24 kW
Volumenstrom Tauchpumpe 100 l/min.
Druckleistung Tauchpumpe 0,7 bar
Netzanschluß 400 Volt, 50 Hz.
- Tauchpumpe BRINKMANN, Typ TB 100
- Tank mit 3 Stück Schwimmerschalter
- Schauglas für Füllstandshöhe

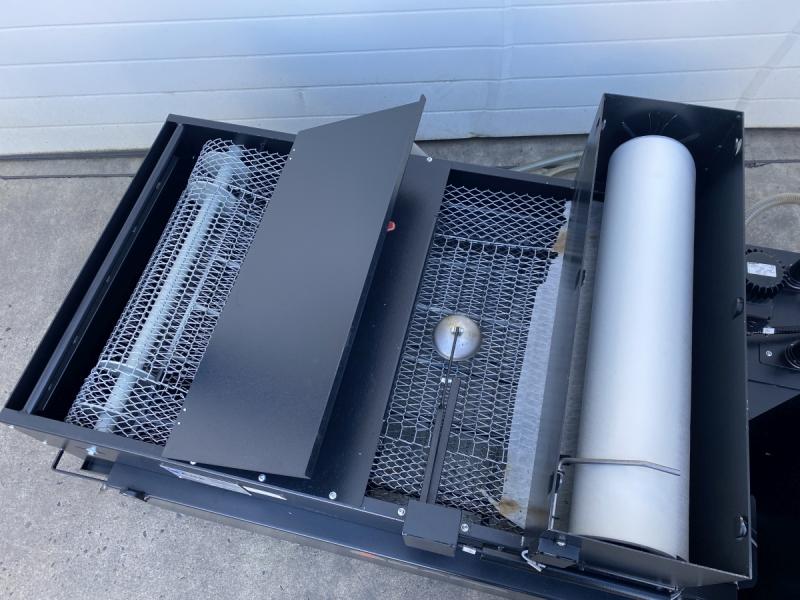

- Aufnahme der Filtervlies-Rolle im Kasten mit Deckel
- Schwimmerschalter für Filtervlies Kettenantrieb
- Schmutzsammelbehälter für Filtervlies
- mit Hubwagen längs und quer unterfahrbar
Platzbedarf L x B x H 1700 x 920 x 1100 mm
Gewicht 230 kg
sehr guter Zustand
Einsatzbereich:
Kompaktfilter für Kühlschmierstoff ausgestattet mit einer Rolle Filtervlies zum Reinigen
von Kühlschmierstoffen (KSS) an spanabhebenden Bearbeitungsmaschinen.
Eigenständige Reinigungseinheit auch in Kombination mit Späneförderern z.B. an Bearbeitungszentren
oder als Lokalen Filter für mehrere Werkzeugmaschinen.
Auch einsetzbar an Schleifmaschinen.
Funktion:
Schmutzflüssigkeit strömt in die Filtermulde und fließt durch Filtervlies und Trägergurt hindurch gereinigt in den Reintank.
Die zurückgehaltenen Schmutzpartikel bauen einen Filterkuchen auf und erhöhen den Strömungswiderstand - das Niveau steigt an.
Bei einer definierten Höhe (über Schwimmerschalter) schaltet der Bandantrieb ein, damit kommt sauberes Filterband auf die Filterfläche,
der Volumenstrom steigt an und das Niveau der Schmutzflüssigkeit nimmt wieder ab.
Das verschmutzte Vlies gelangt in einen Schmutz- und Schlammbehälter.
