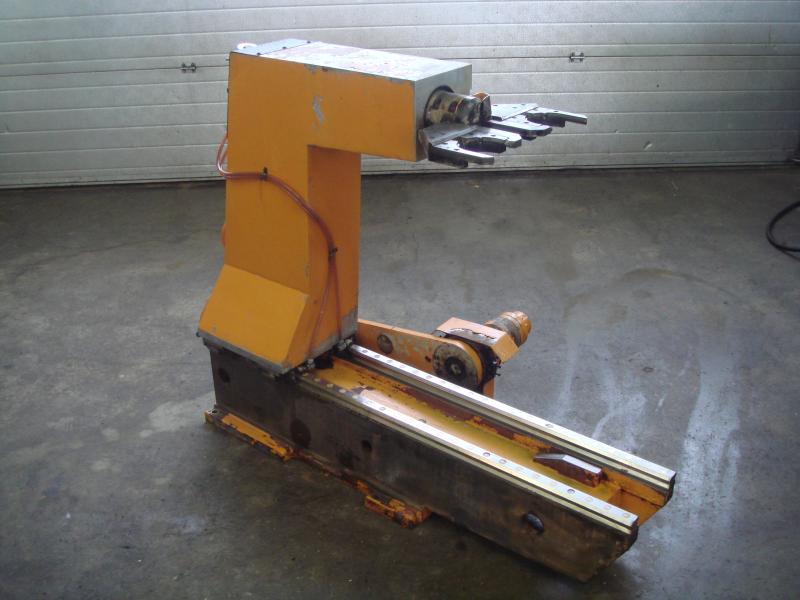

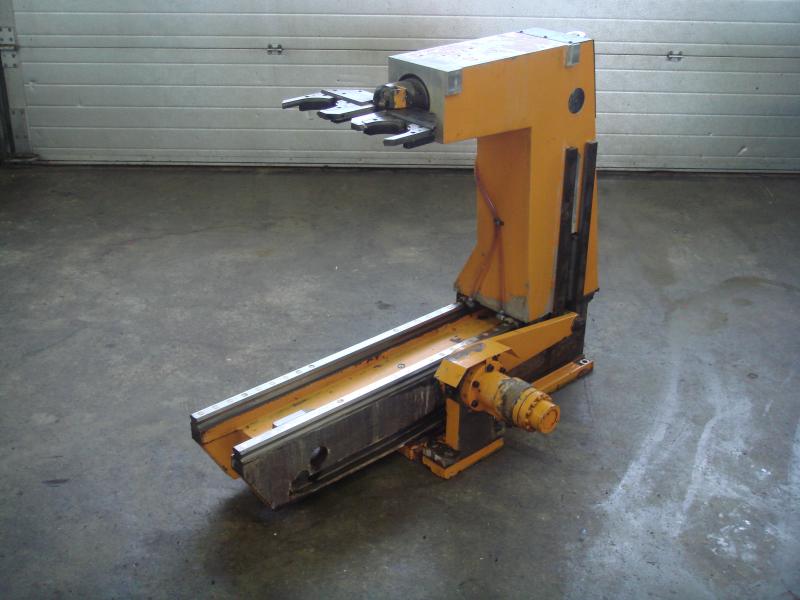

C-Gestell mit Linearverstellung
C-Gestell mit Linearverstellung
Baujahr 1994
Ausladung 300 mm
Höhe im C-Gestell 570 mm
Verfahrbewegung des C-Ständers auf dem Grundgestell 880 mm
Höhe von der Führung bis Unterkante C-Gestell
Führungsbreite

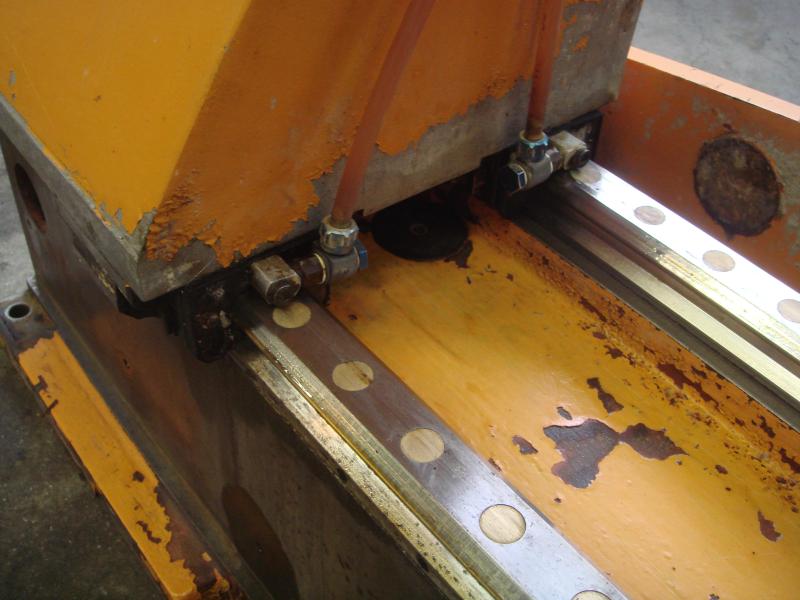

- Linearführung INA (Gesammtlänge 1200 mm mit je 2 Führungswagen)
- ausgestattet mit einem Doppelgreifer für Werkzeugaufnahmen SK50
Grundgestell mit Führungen LxBxH: 1200 x 220 x 247 mm
Platzbedarf LxBxH: 1200 x 600 x 1000 mm
Eigengewicht: ca. 350 kg
Das sehr präzise geführte Gestell wurde auf einem großen Bearbeitungszentrum als Werkzeuwechsler eingesetzt.
Die Bewegung auf den Führungen lässt sich auch automatisieren durch einen
hydraulischen Drehantrieb kann das Gestell auf der Führungskonsole bewegt werden.
Im Städer ist eine mechanik montiert welche bei der Verfahrbewegung die Werkzeugaufnahme am Ständer um 90° dreht.
Alles sehr präzise und solide gearbeitet.
Sicher eine gute Grundsubstanz für eine Sondermaschine.
Alles an Automation lässt sich einfach wegrüsten.
