CNC 3+2 Achsen Vertikal Bearbeitungszentrum
Als PDF speichern
Lager Nr.:
M58918
Hersteller:
DECKEL MAHO
Typ:
DMU 35 M - SIEMENS 810D mit ShopMill
Baujahr:
2001

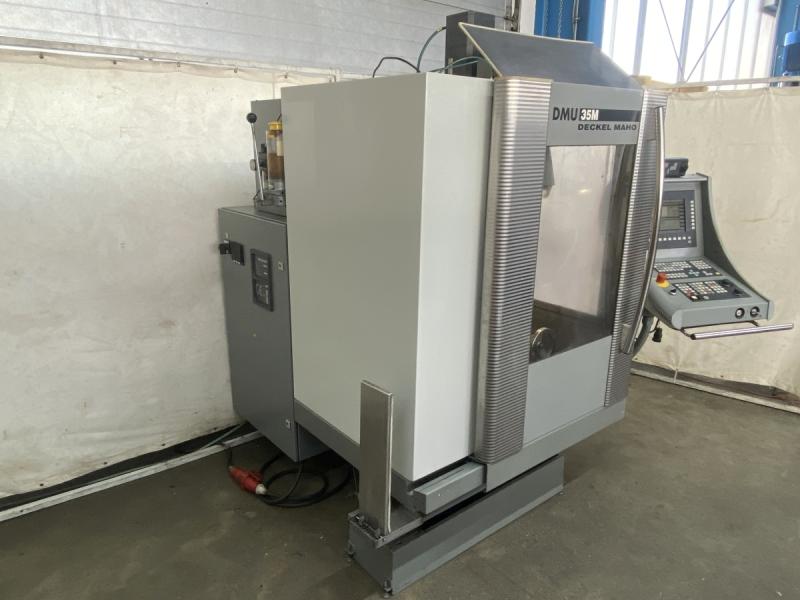

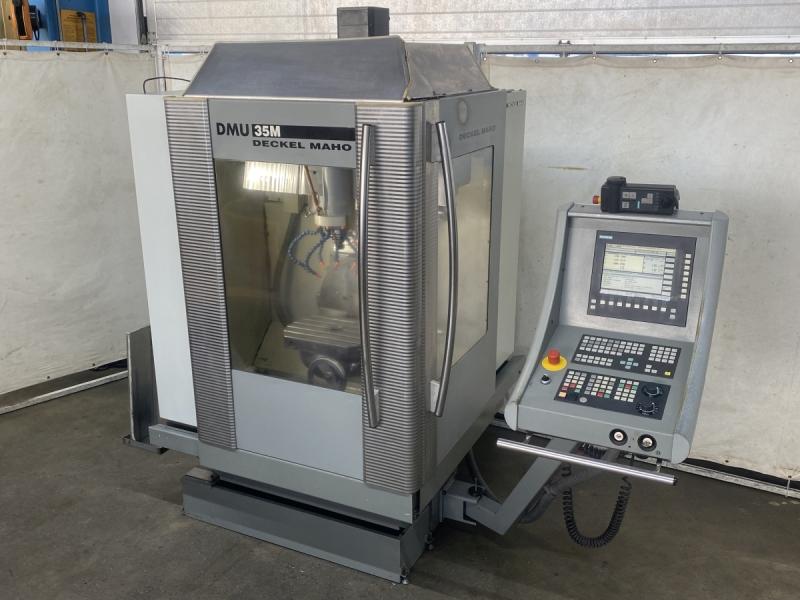

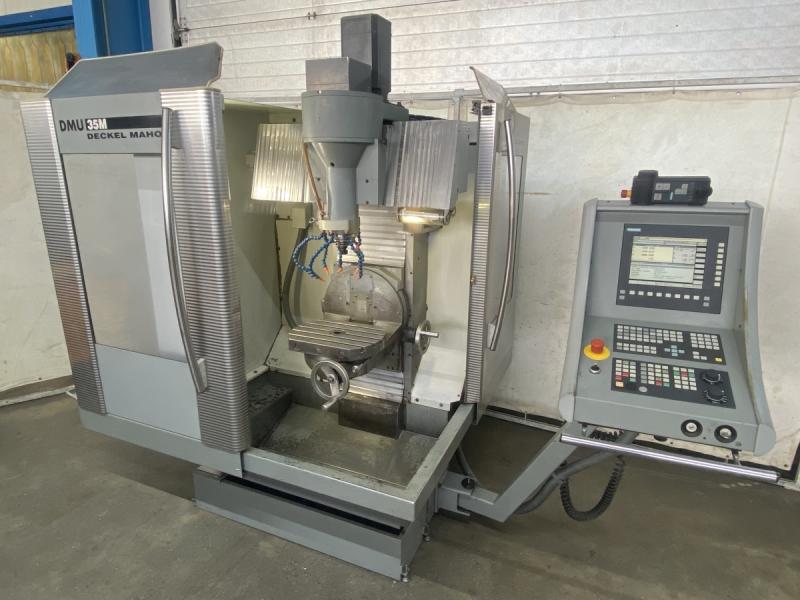

CNC 3+2 Achsen Vertikal Bearbeitungszentrum DECKEL MAHO Typ DMU 35 M
CNC Steuerung SIEMENS 810D mit ShopMill

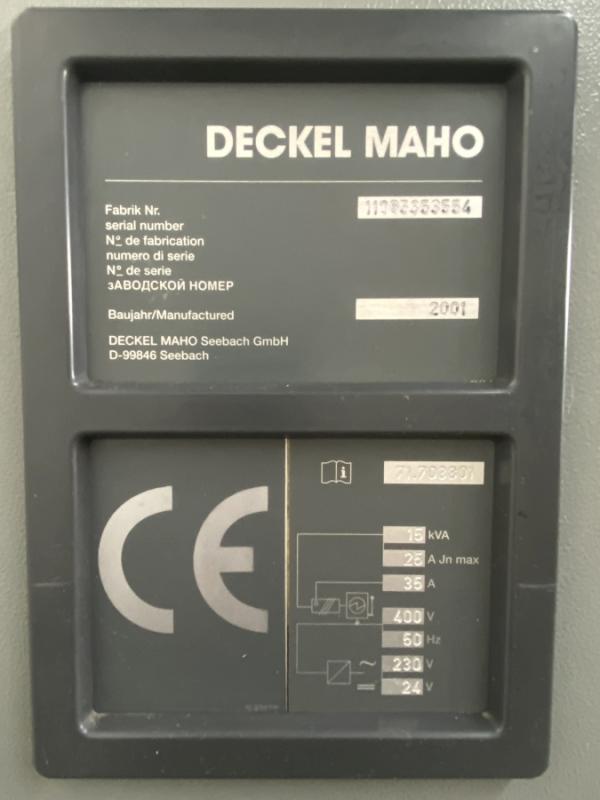

Fabr. Nr. 11065353554 Baujahr 2001
Fahrwege: X: 350 mm, Y: 240 mm, Z: 340 mm
Tischbewegungen: C-Achse: 360°
Schwenkbereich: +105° / -15°

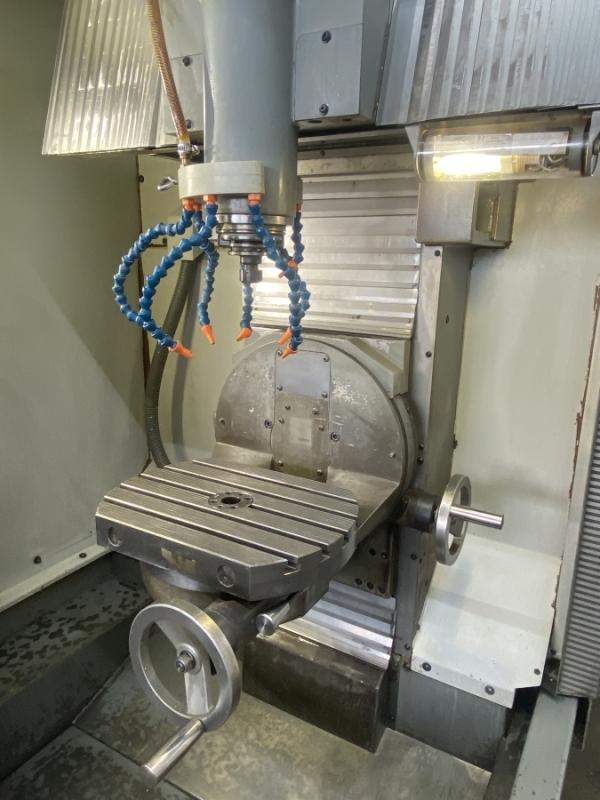

Universal Schwenk - Rundtisch: 400 x 290 mm , Zentrierbohrung 30H6
Tischbelastung: max. 100 kg
Entfernung Spindelnase - Tisch: min. 145 mm bis max. 485 mm
Vorschubgeschwindigkeit: 5.000 mm/min
Eilgang ( X / Y / Z ): 5 m/min
Eingabefeinheit: 0,01 mm
Gesamtleistungsbedarf: 15 kVA
Drehzahlbereich - Hauptspindel: 20 - 6.300 min/-1
Antriebsleistung - Hauptspindel: 6,3 / 10 kW (100% / 40% ED)
Drehmoment: max. 55 / 80 Nm
Werkzeugaufnahme: SK 40 DIN 69871
Anzugsbolzen: DIN 69872 bzw. ISO 7388/2 Typ B
Schnittstelle: Seriell RS232C, LAN (RJ45)
Netzanschluß: 400 Volt, 50 Hz, 15 kVA
Druckluftanschluß: 6 bar

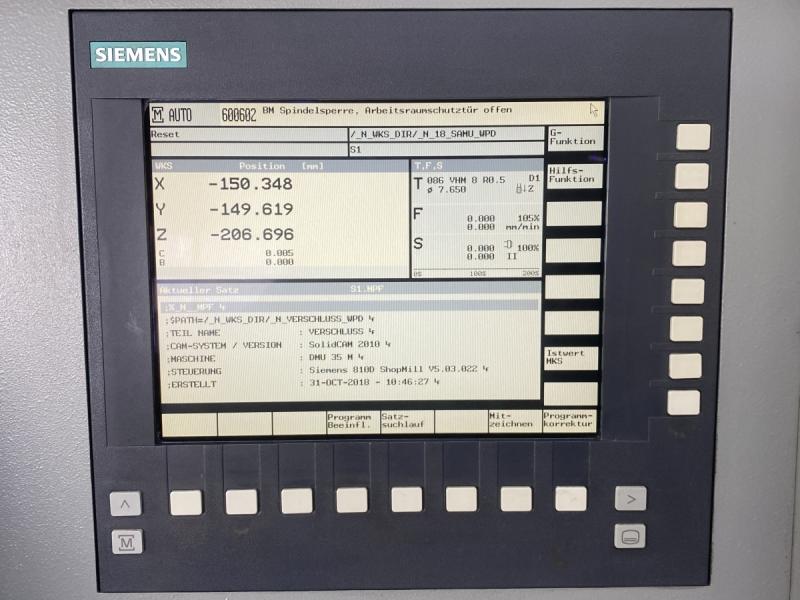

- CNC Steuerung Siemens Sinumerik 810D mit ShopMill V05.03.22, NCU 03.03.34-CCU1E, MMC103
- 3-Achsen gesteuert (X, Y und Z-Achse)

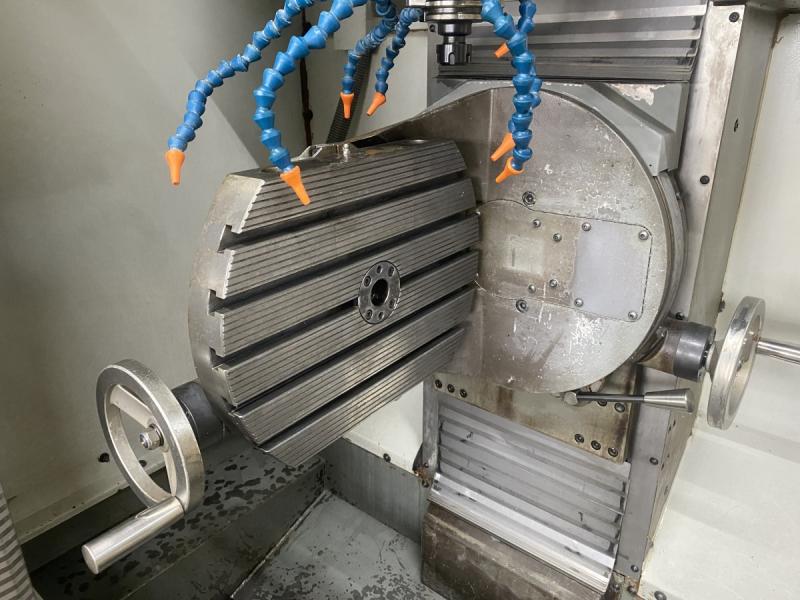

- Schwenk-Rundtisch manuell, C-Achse = Tischdrehung 360°, B-Achse = Schwenkbereich +105°/ -15°
- direktes Weg-Meßsystem für alle 5 Achsen
- Elektronisches Handrad
- Spindelantrieb über Servomotor mit Zahnriemen und 2 Getriebestufen
- Vollschutzkabine mit Schiebetür

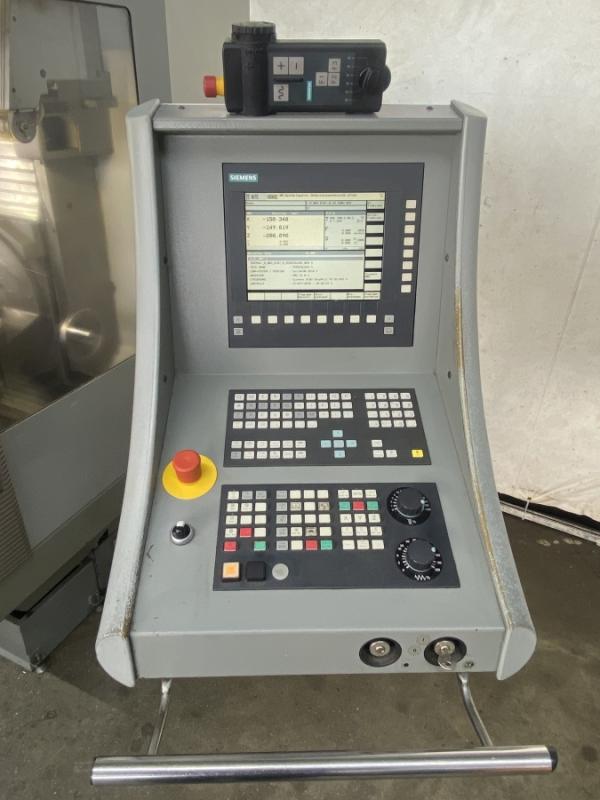

- schwenkbares Bedienpult

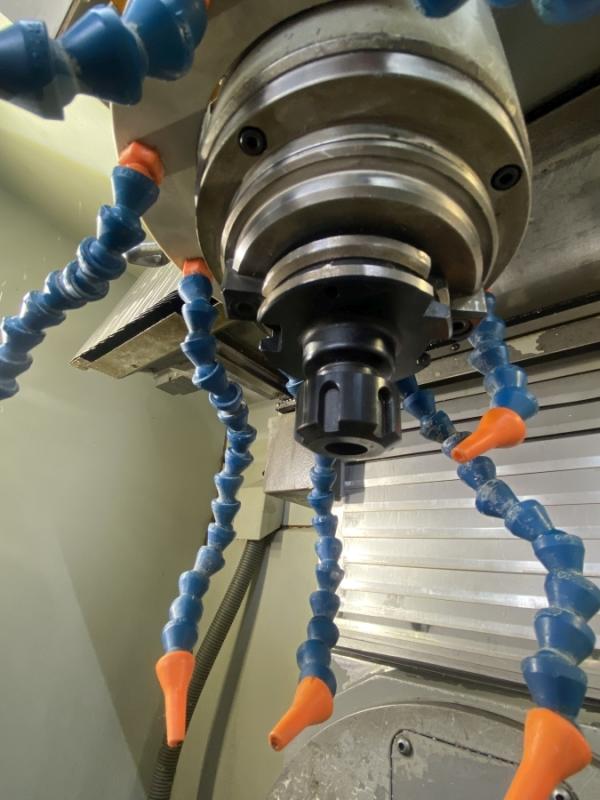

- Kühlmitteldüsen am Vertikalkopf
- Spänewanne mit Kühlmittelbehälter und Kühlschmierstoffpumpe
- Arbeitsraumbeleuchtung
- Dokumentation vorhanden
Platzbedarf L x B x H 2000 x 2000 x 2100 mm
Gewicht 1750 kg
guter Zustand
