CNC 3 Achsen Positionier und Streckensteuerung

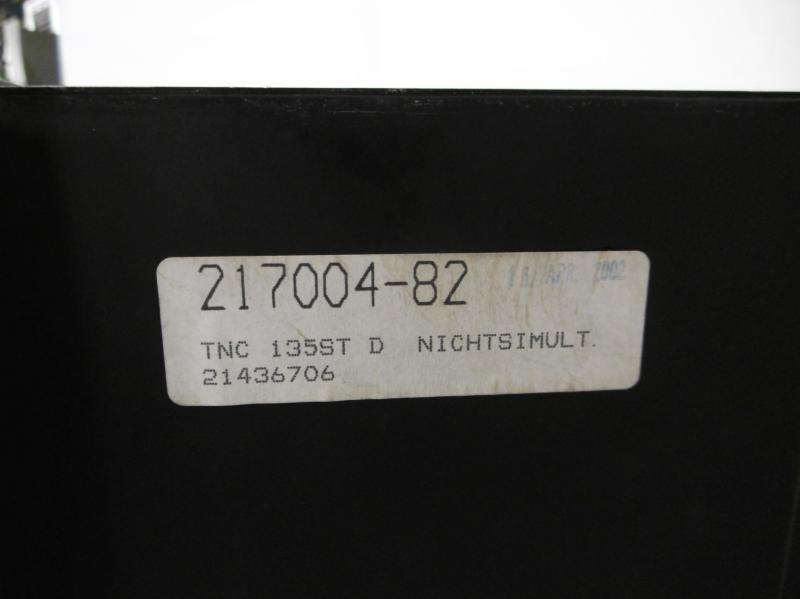

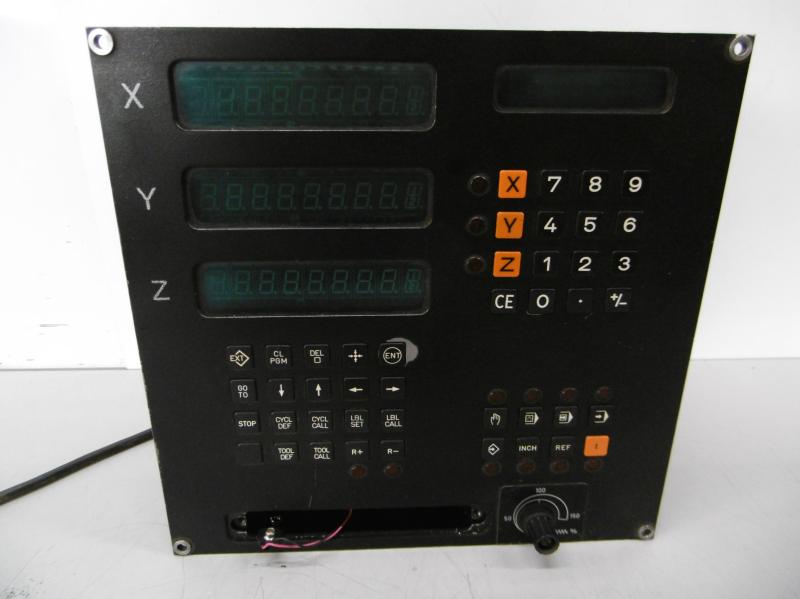

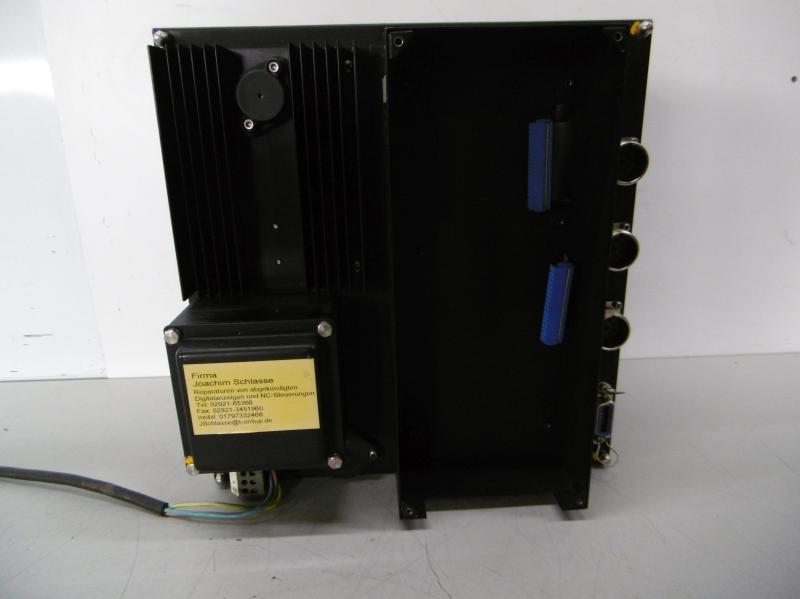

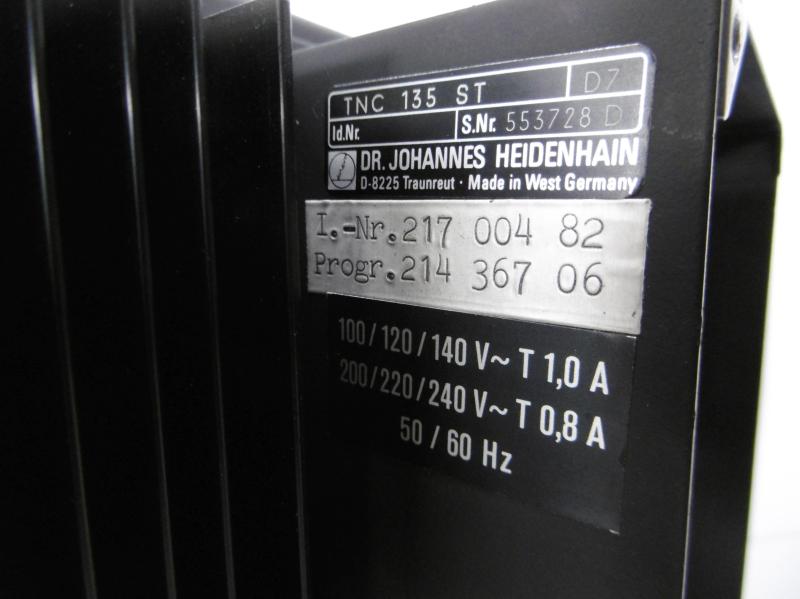

CNC 3 Achsen Positionier und Streckensteuerung Heidenhain Typ TNC 135 ST
S.Nr. 553728 D
I.Nr. 217 004 82
Progr. 214 367 06
Ausführung: nicht simultan, spielfrei
Sprache: Deutsch
Gehäuse Ausführung: Einbaugehäuse für Pendeltafel
Anzahl der Zähldekaden: 7 1/2
Ziffernanzeige 7 Segment LED
Messsystem Eingänge: 3 für Heidenhain Längenmesssysteme und Drehgeber - Teilungsperiode 40 µm mit sinusförmigen Signalfolgen
Gesteuerte Verfahrgeschwindigkeit: max. 10 m/min
Digitale Steuerungseingänge: 24 VDC
Analoge Eingänge: 0 bis + 10 V (für Vorschubgeschwindigkeit)
Steuerungs Ausgänge: Relaiskontakte
Speicherkapazität: 500 Sätze
- Bedienführung durch Klartextdialoge
- Schnitstelle: V.24
Nennspannung: 100 /120 / 140 / 200 / 220 / 240 Volt
Batteriefachabdeckung und Batteriehalter fehlt. (Benötigt 3 x 1,5V AA Batterie)

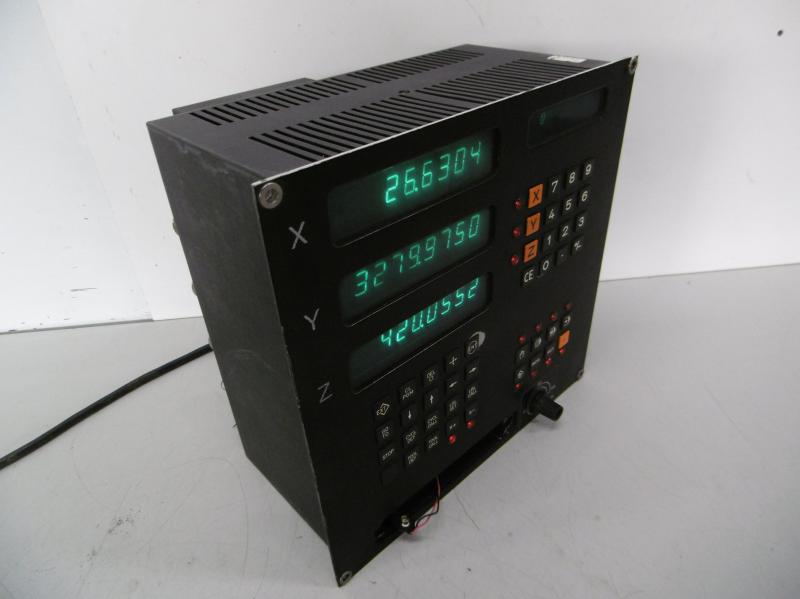

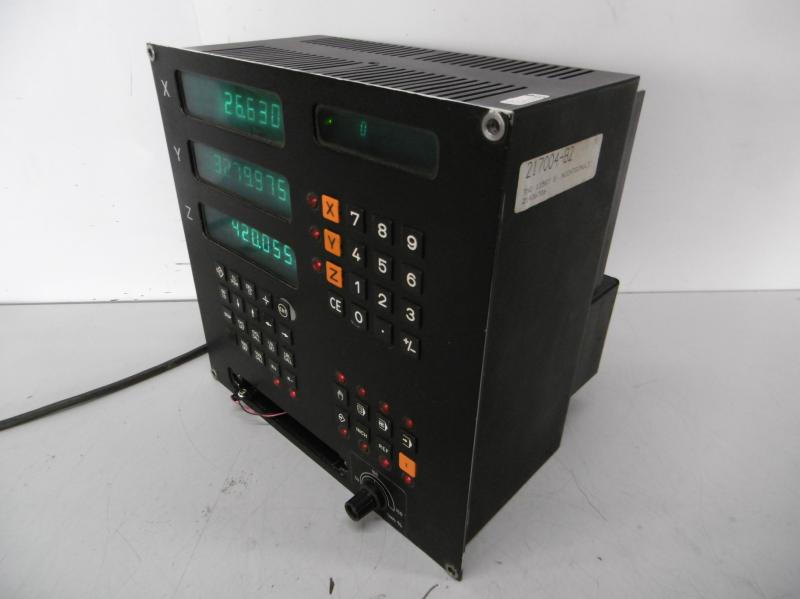

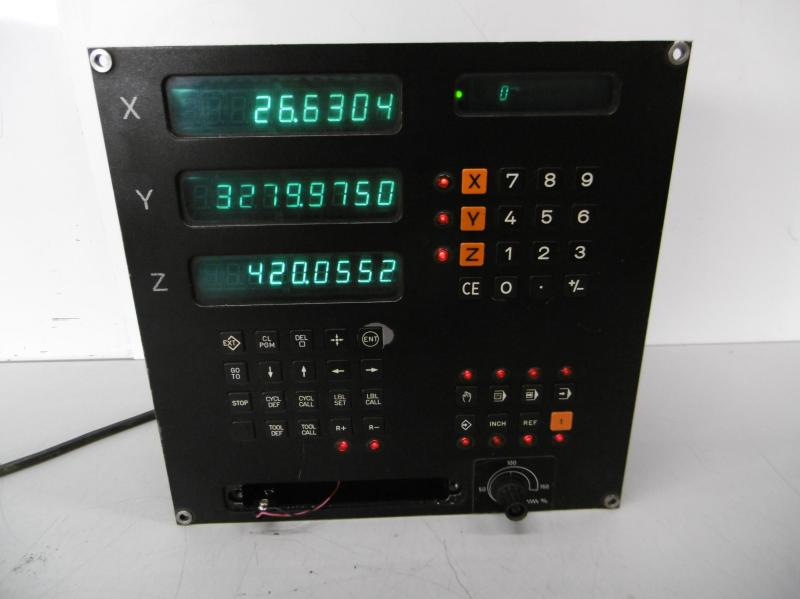

Manche Ziffern werden falsch dargestellt, siehe Bildschirmfotos(vermutlich Grafikkarte defekt).

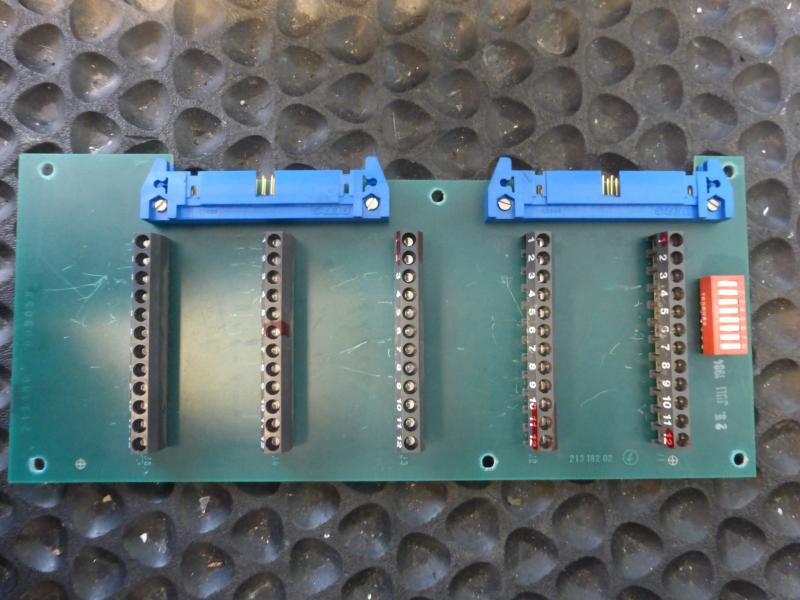

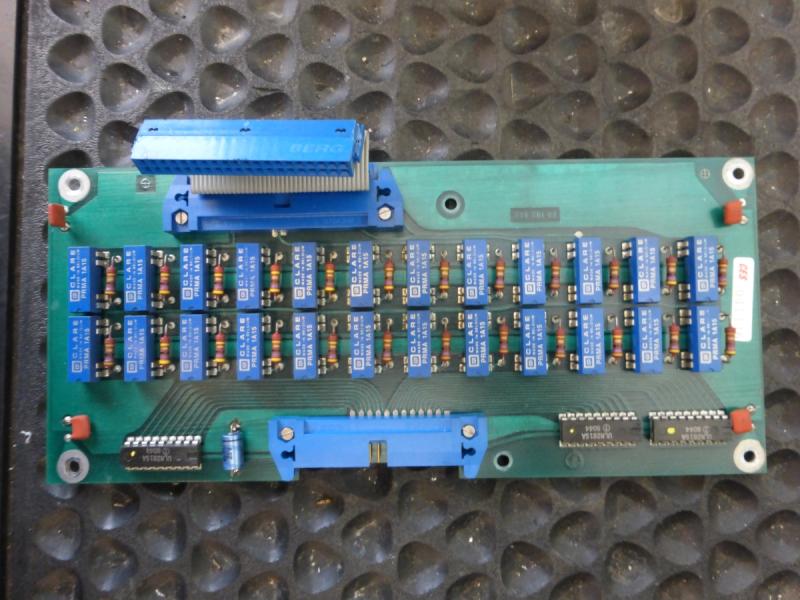

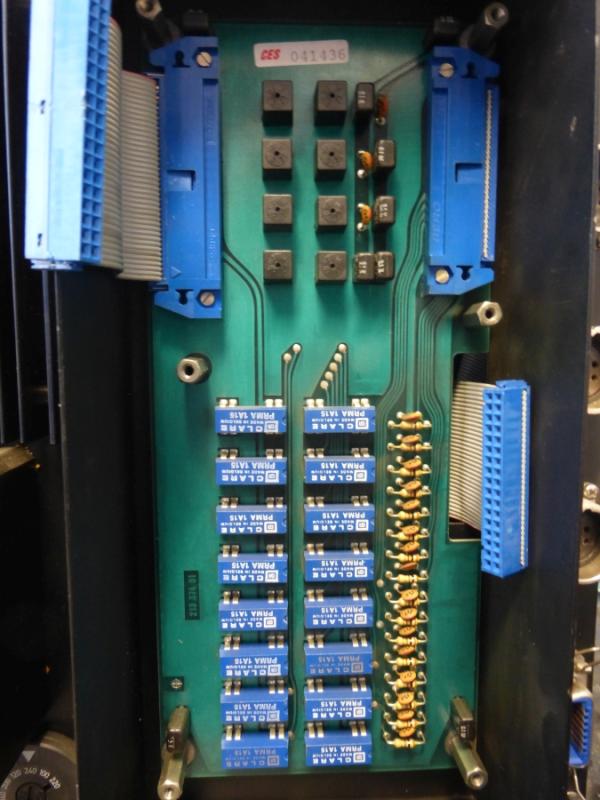

Die drei I/O Karten mit folgenden Seriennummern fehlen:
213 374 01,
213 381 02,
213 182 02 (Fotos der fehlenden Karten vorhanden)
Abmessung B x H x T: 281 x 274 x 198 mm
Gewicht: ca. 8 kg
