CNC Drehmaschine

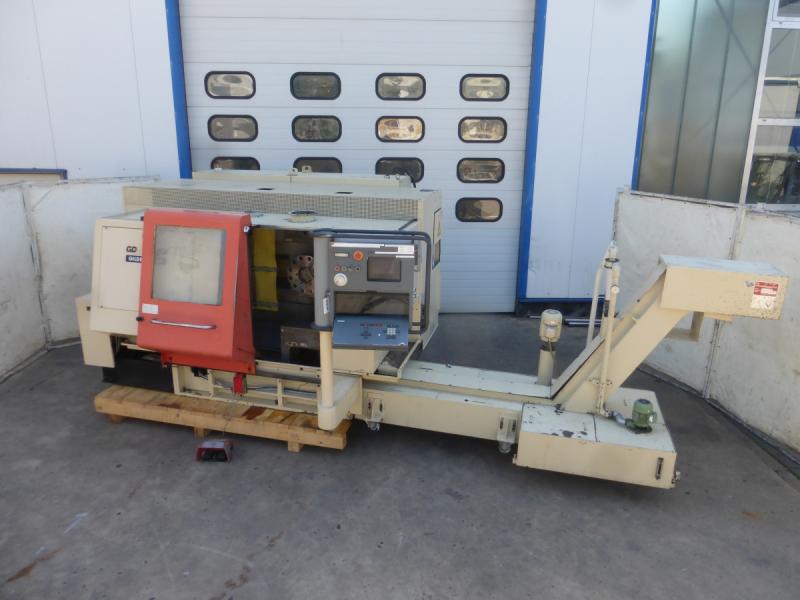

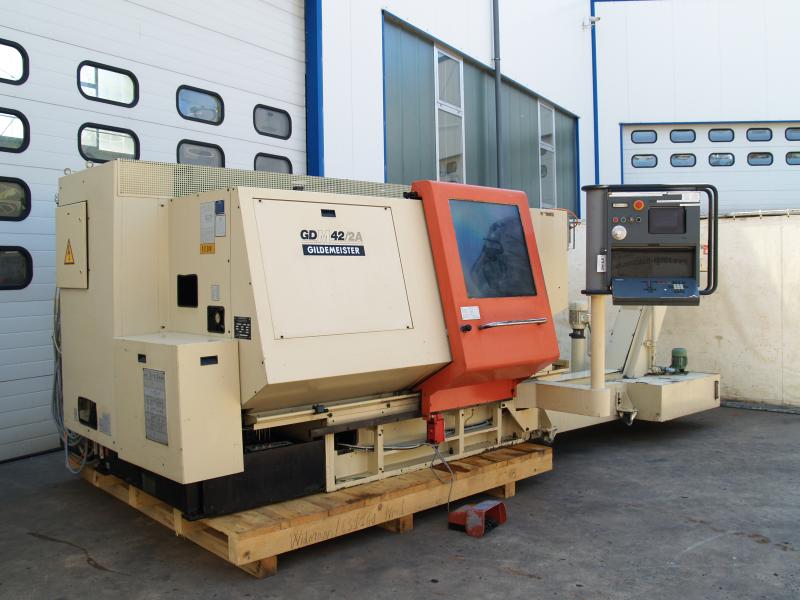

CNC Drehmaschine GILDEMEISTER Typ GDM 42/2A

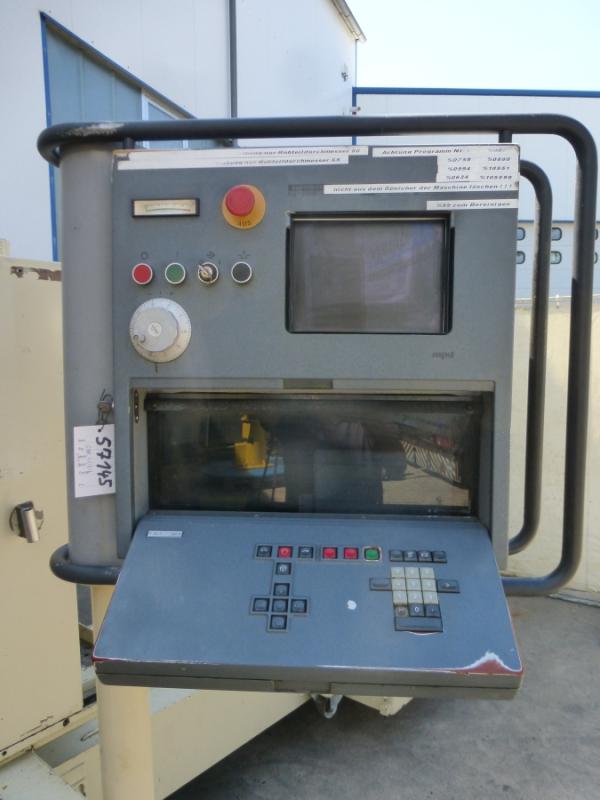

CNC Steuerung Eltropilot EPL 2
Masch. Nr. 4.5733 Baujahr 1989
Maschine nicht betriebsbereit - elektrische Probleme
Drehdurchmesser normal 185 mm
Schwingdurchmesser max. 400 mm
Querschlittenbewegung = Planweg 190 mm
Längsschlittenbewegung = Längsweg 450 mm
Spindelbohrung in der Drehspindel 52,7 mm
Spindeldurchlass im Zugrohr Ø 42 mm
Vorschubgeschwindigkeit X und Z max. 3000 mm/min.
Spindeldrehzahl 40-6300 U/min. stufenlos
Motorleistung Spindelantrieb 22 kW
Netzanschluß 400 Volt, 50 Hz, 45 kVA

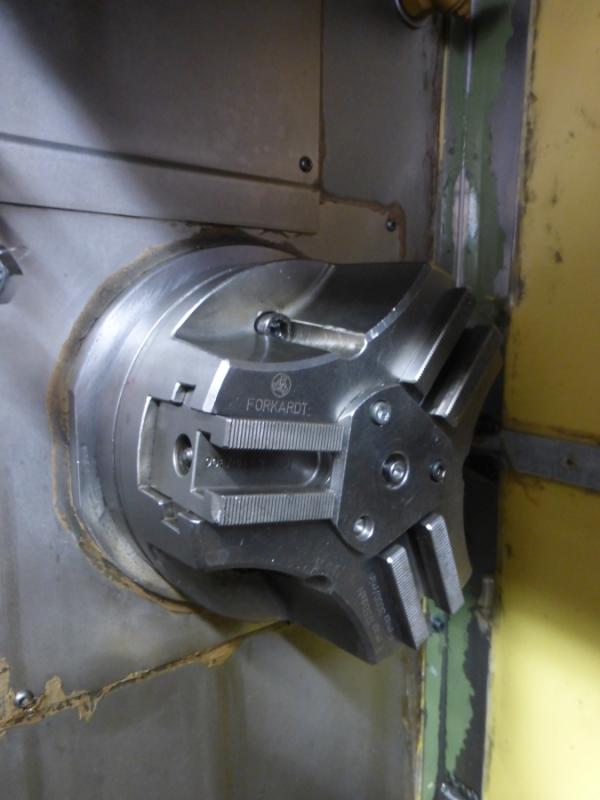

- Hydraulisches 3-Backen Drehfutter FORKARDT Ø 200 mm

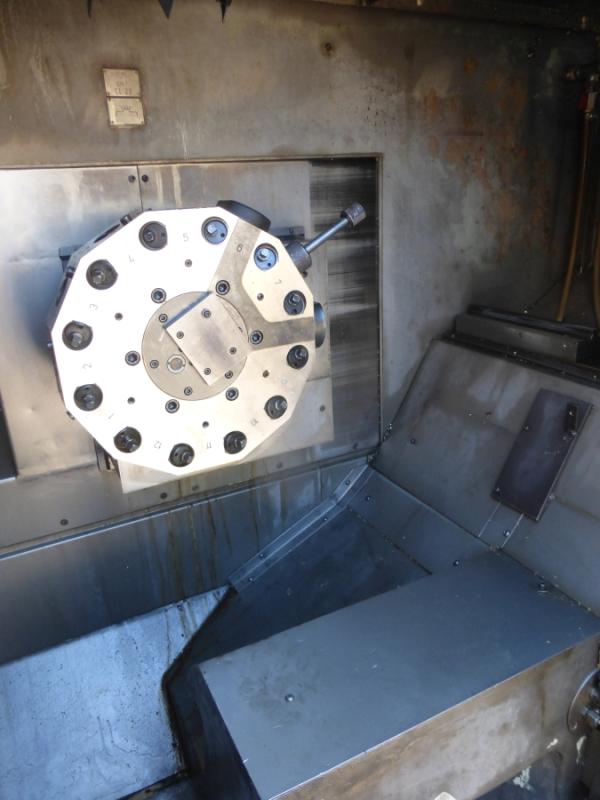

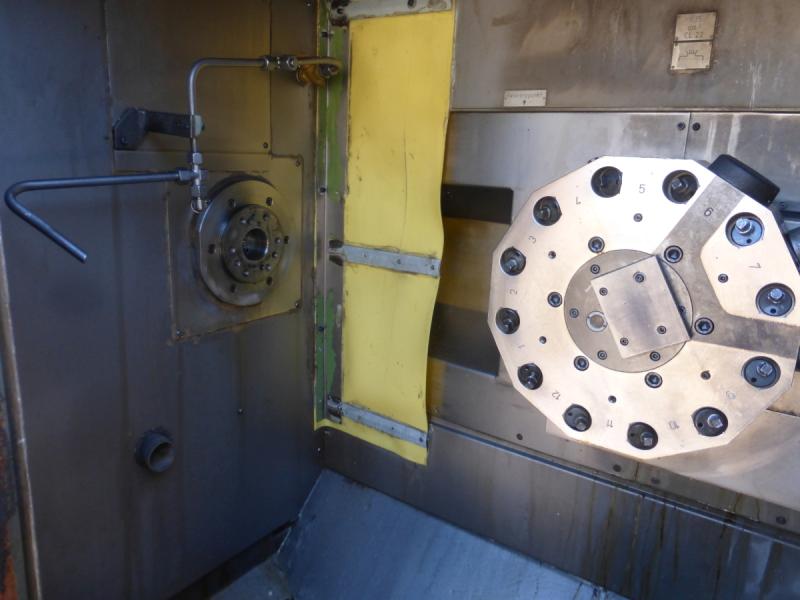

- Werkzeugrevolver 12-fach, VDI 40, jede zweite Station angetrieben
- angetriebene Werkzeugstation in 6 Stationen

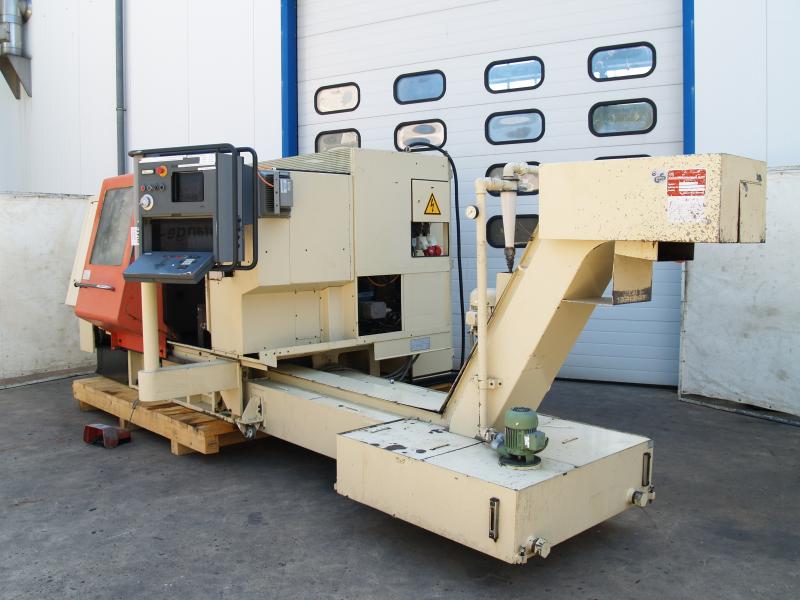

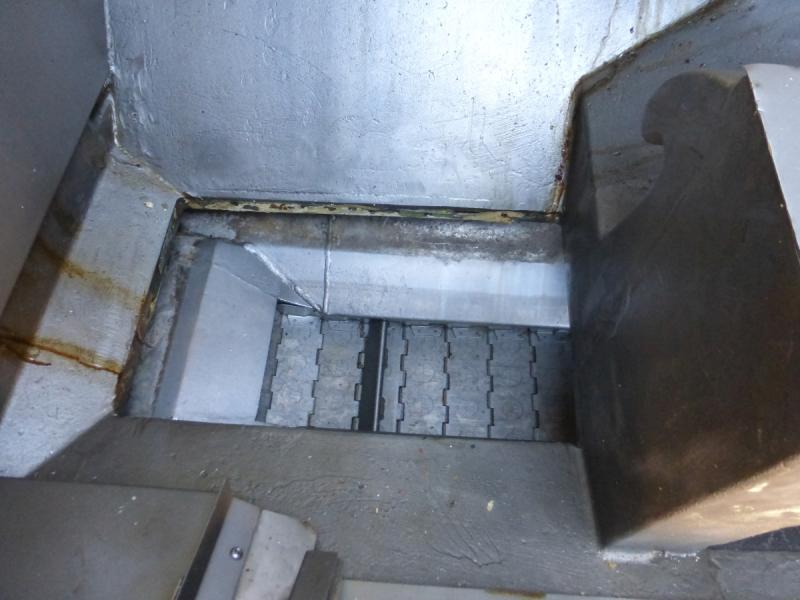

- Späneförderer mit integrierter Kühlmitteleinrichtung

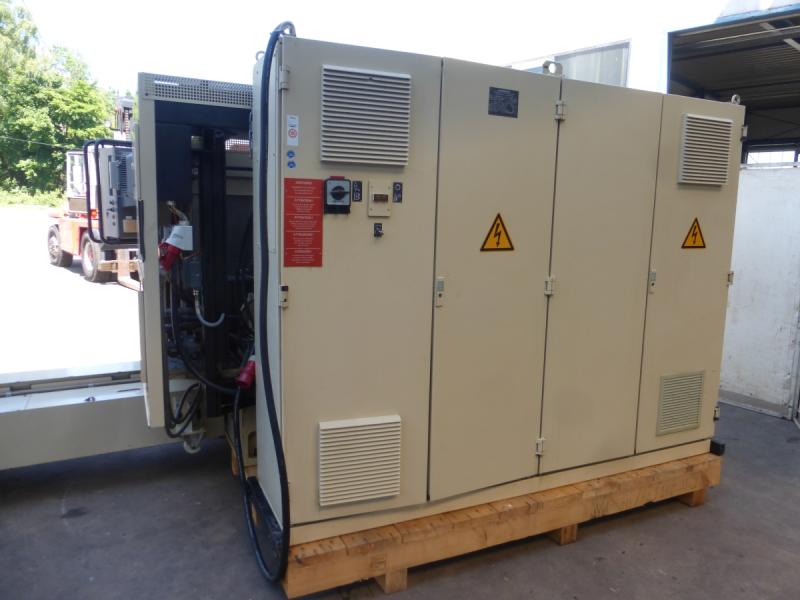

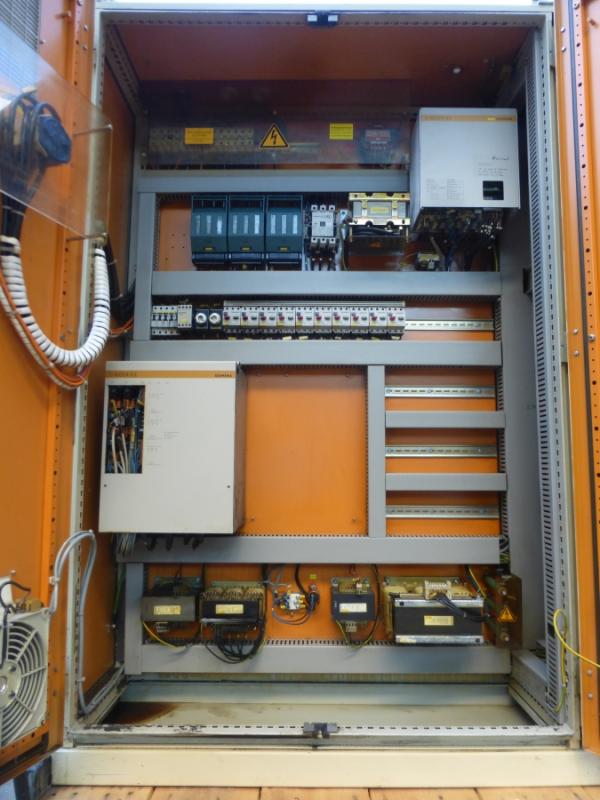

- Elektroschrank nebenstehend
- 10 Stück Werkzeugaufnahmen VDI 40
Stellfläche der kompletten Maschine L x B x H 5000 x 2500 x 2100 mm
Gewicht der kompletten Anlage ca. 5,7 ton.
guter Zustand
Transportabmessungen:
Platzbedarf der Grundmaschine L x B x H 3000 x 2300 x 1900 mm
Gewicht der Grundmaschine ca. 4,8 ton.
Platzbedarf Späneförderer L x B x H 4300 x 1200 x 1650 mm
Gewicht Späneförderer ca. 500 kg
Platzbedarf Elektroschrank Maschine L x B x H 2500 x 550 x 2000 mm
Gewicht Elektroschrank Maschine ca. 450 kg
