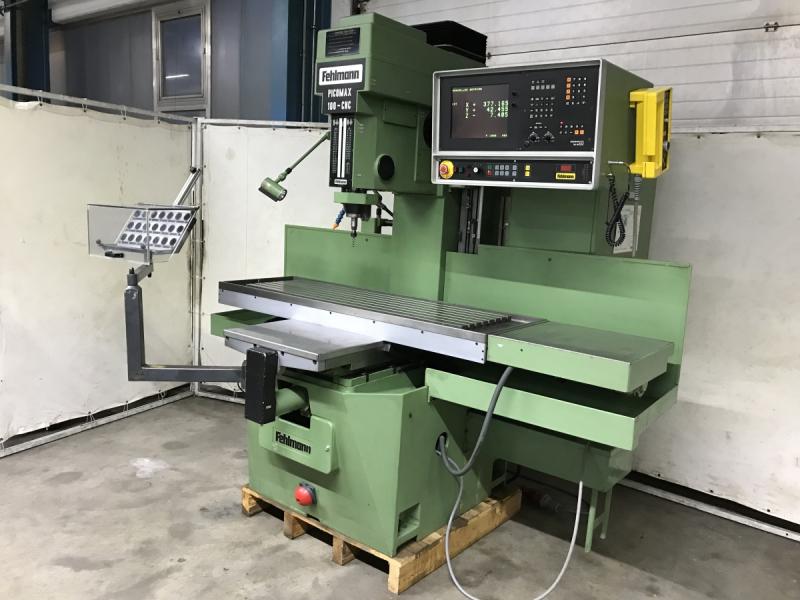

CNC Universal Koordinaten Bohr- und Fräsmaschine

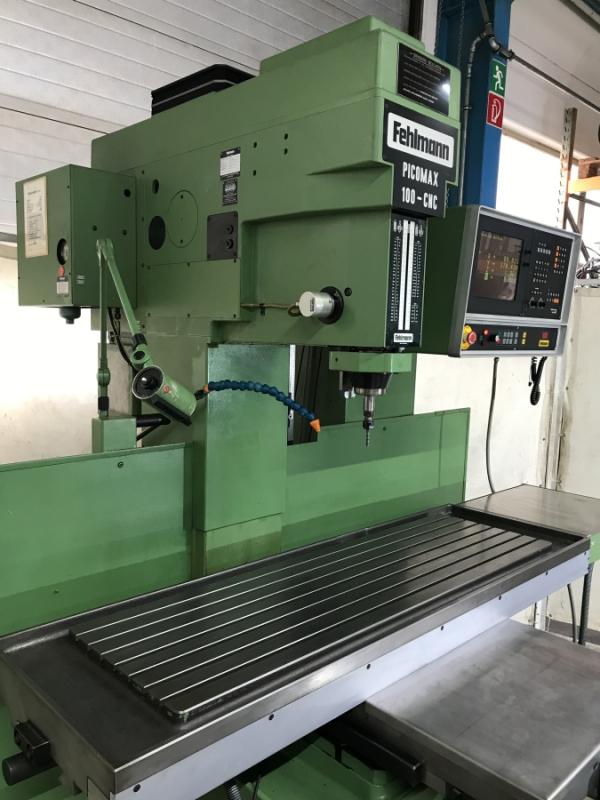

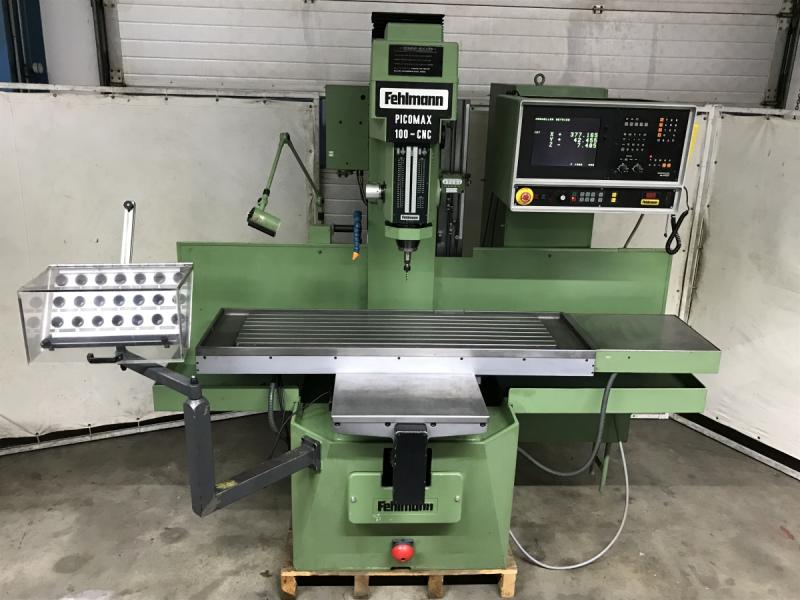

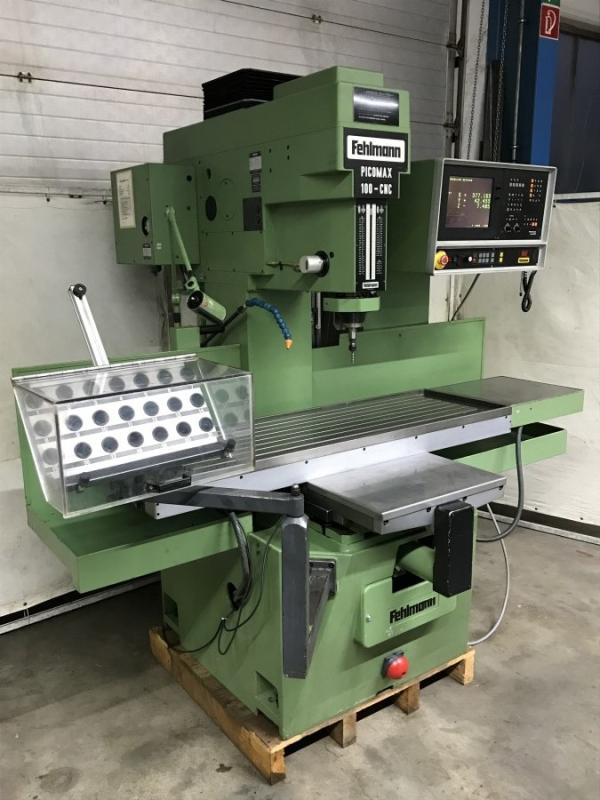

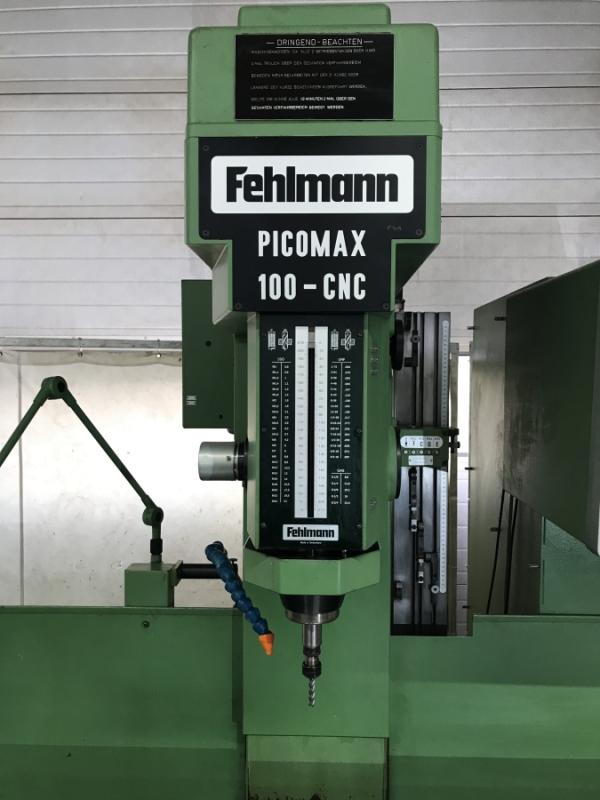

CNC Universal Koordinaten Bohr- und Fräsmaschine FEHLMANN Typ PICOMAX 100-CNC 3
CNC-Steuerung HEIDENHAIN TNC 155
Fabr. Nr. 16186651 Baujahr 1986
Spindelaufnahme FEHLMANN SF32
Bohrleistung Ø 30 mm in Stahl
Gewindeschneiden bis M20 in Stahl
Fahrwege X: 850 mm, Y: 435 mm
Pinolhub Z: 210 mm
Senkrechtbewegung Fräskopf 580 mm
Vorschub X und Y 1 bis 8000 mm/min.
Vorschub Z 1 bis 4000 mm/min.
Eilgang X und Y 8 m/min.
Eilgang Z 4 m/min.
Tischaufspannfläche 1570 x 500 mm
Abstand Spindelnase - Tisch 130 - 720 mm
Ausladung Spindel - Ständer 450 mm
Spindeldrehzahl 50 - 7100 U/min. Stufenlos
Spindelantrieb 10 kW
Gesamtanschlußleistung 20 kW
Netzanschluß 400 Volt, 50 Hz

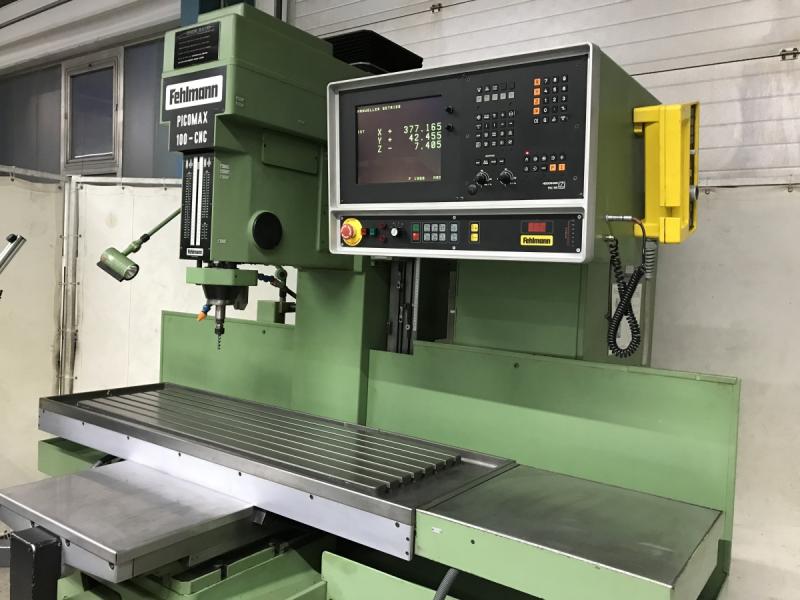

- CNC-Steuerung HEIDENHAIN TNC 155 mit TFT-Monitor
- 3 Achsen gesteuert, X, Y und Z Pinolverstellung

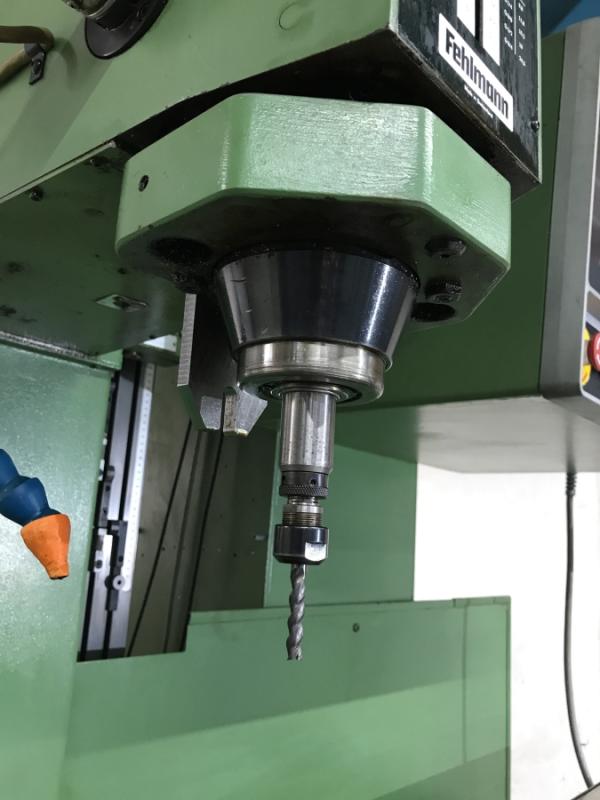

- hydro-mechanische Werzeugklemmung FEHLMANN SF32
- Gewindeschneideinrichtung

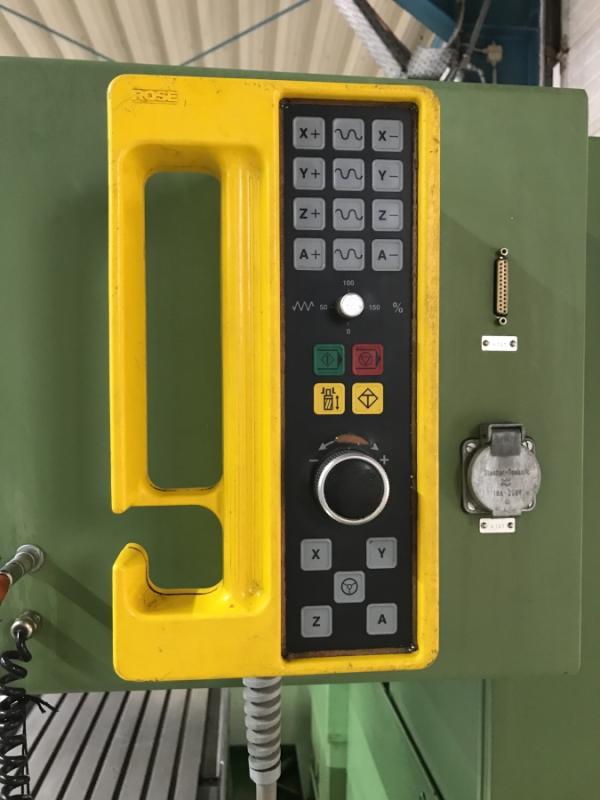

- Kabelfernbedienung für Maschinenbedienung und die Achsbewegungen
- motorische Senkrechtbewegung des Fräskopf mit Abschaltüng über einstellbare Nocken

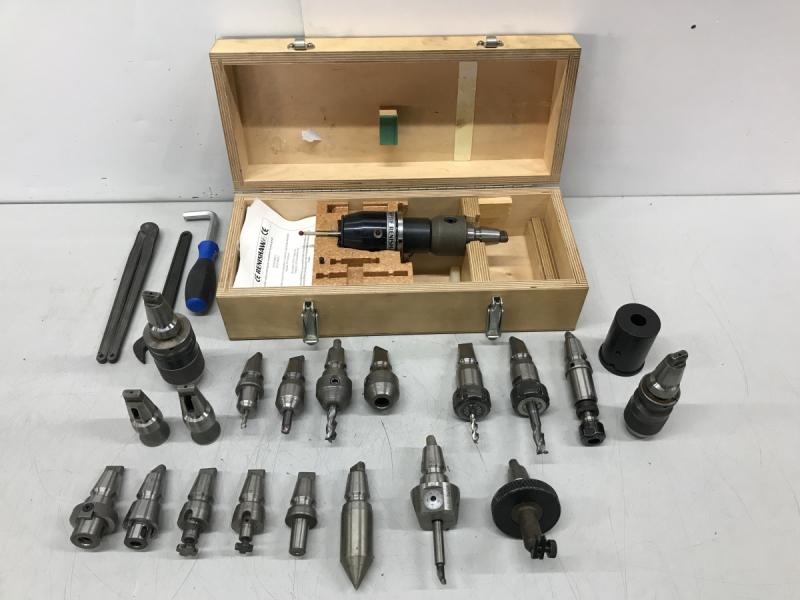

- 3D-Taster RENISHAW, Typ MP 11F mit Aufnahme Fehlmann SF32
- 20 Werkzeugaufnahmen FEHLMANN SF32
- schwenkbarer Werkzeughalter mit 21 Werkzeugplätzen
- Kühlmitteleinrichtung im Maschinenständer
- Schaltschrank fest an der Maschine
- Dokumentation Betriebsanleitung, Steuerungshandbuch und E-Schaltpläne
Platzbedarf L x B x H 2350 x 2000 x 2300 mm
Gewicht 3,2 ton.
sehr guter Zustand
