CNC Vertikal Fahrständer-Bettfräsmaschine mit Heidenhain iTNC 530
Als PDF speichern
Lager Nr.:
M62058
Hersteller:
DECKEL MAHO (DMG)
Typ:
DMF 220 Linear - iTNC
Baujahr:
2008

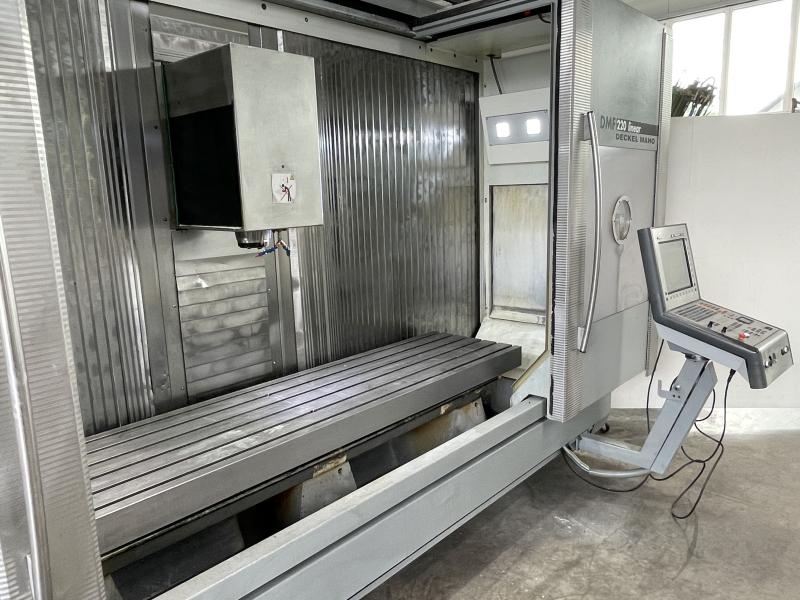

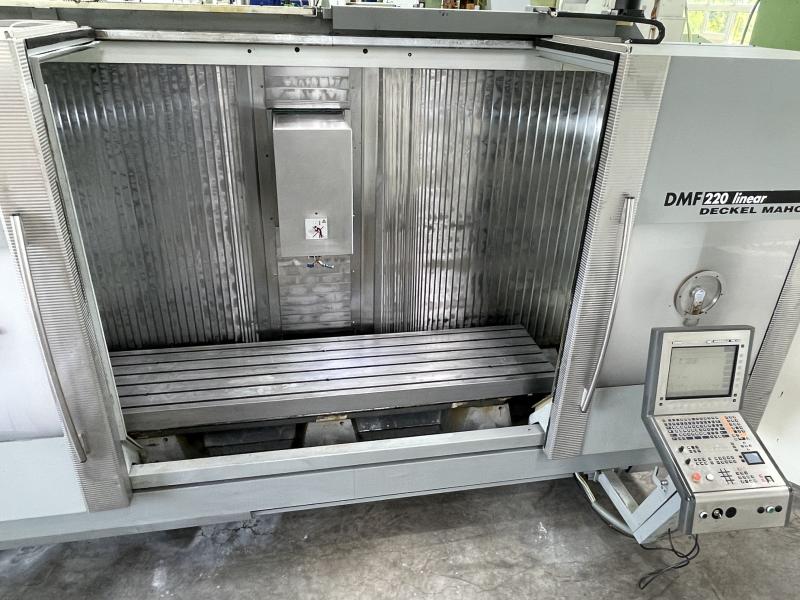

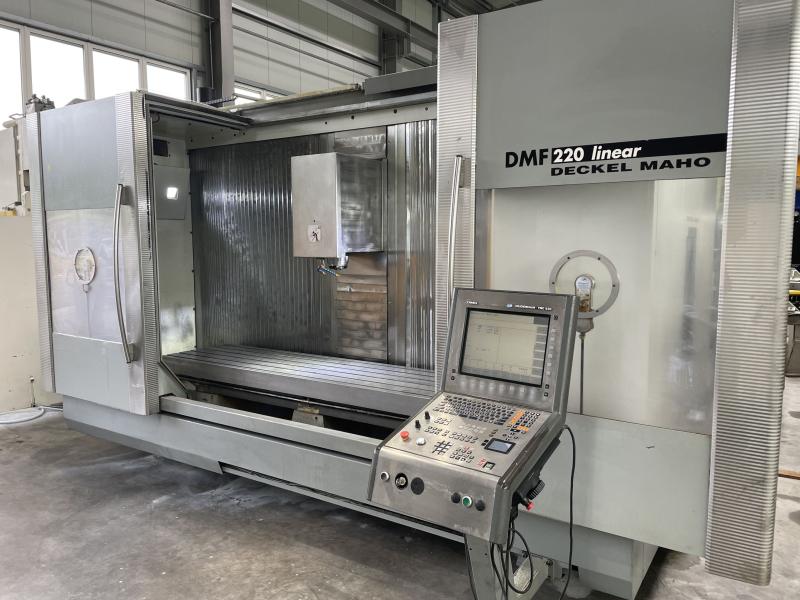

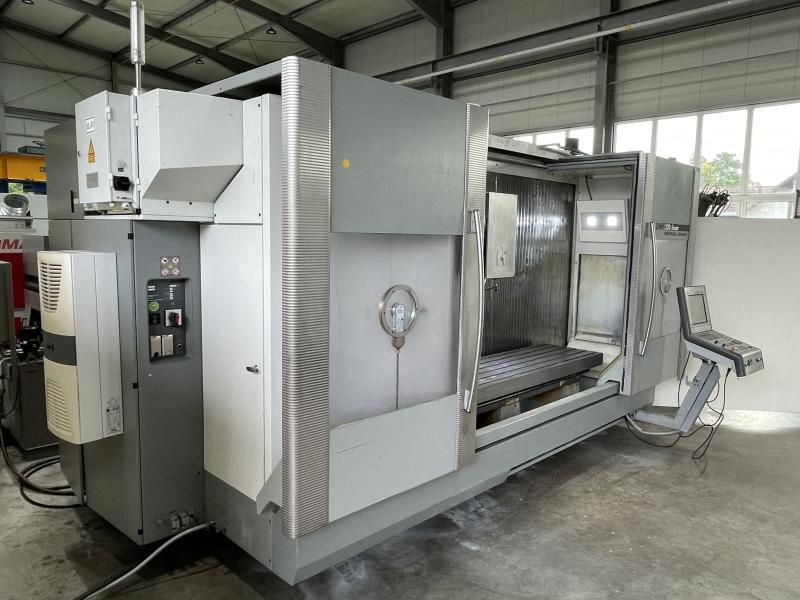

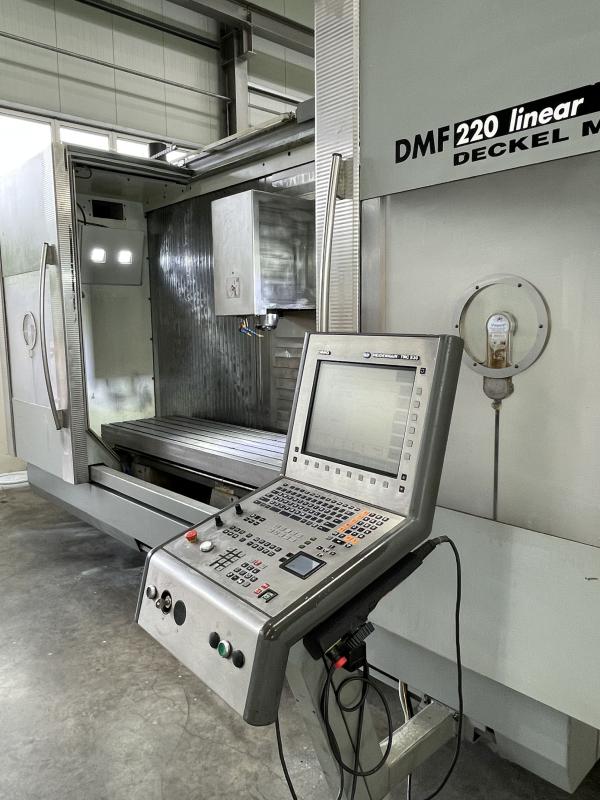

CNC Vertikal Fahrständer-Bettfräsmaschine DECKEL MAHO
Vertikal Bearbeitungszentrum Typ DMF 220 linear
Fabr. Nr.: 15115223474 Baujahr 2008
CNC 3-D Bahnsteuerung Heidenhain iTNC 530
Fahrwege X: 2200 mm, Y: 560 mm, Z: 720 mm

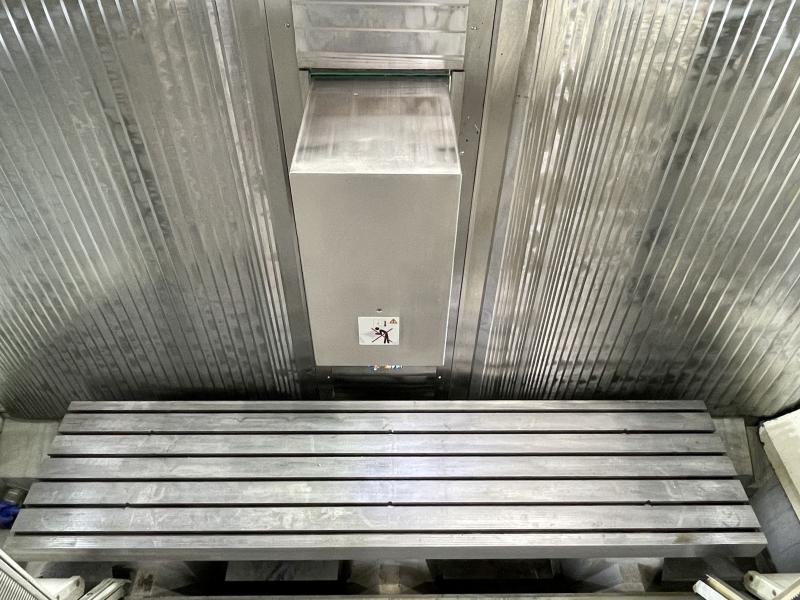

Tischgröße 2600 x 605 mm
Tischbelastung 2200 kg
Tischhöhe über Flur 870 mm
Abstand Tisch-Spindelnase max. 752 mm

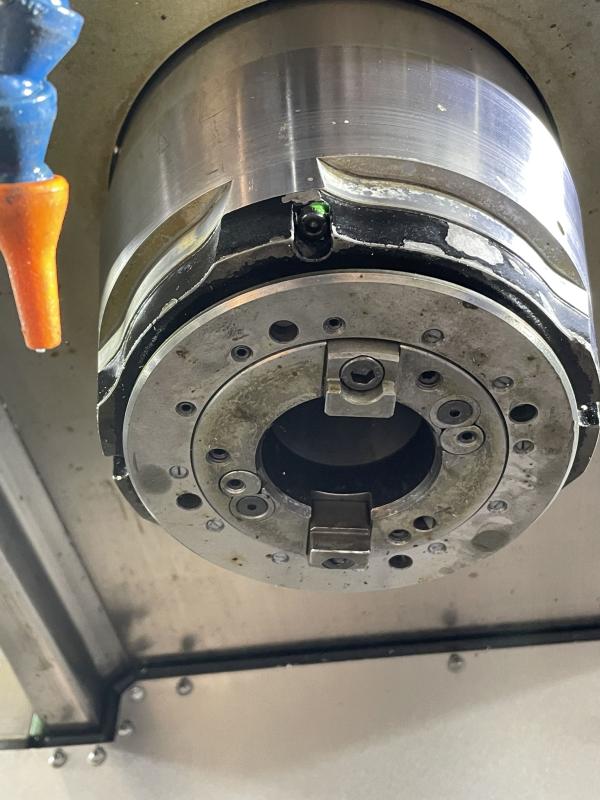

Spindelaufnahme SK 40 (DIN 69871 A) - ISO40 mit Anzugsbolzen DIN 69872
Spindeldrehzahl max. 12.000 U/min.
Spindelantrieb 35 kW bei 40% ED / 25 kW bei 100% ED
Vorschubgeschwindigkeit 0-20.000 mm/min.
Eilganggeschwindigkeit X-Achse 100 m/min.
Eilganggeschwindigkeit Y+Z-Achse 50 m/min.
Netzanschluß 400 Volt, 50 Hz, 73 kVA
- Werkzeugwechsler 30-fach

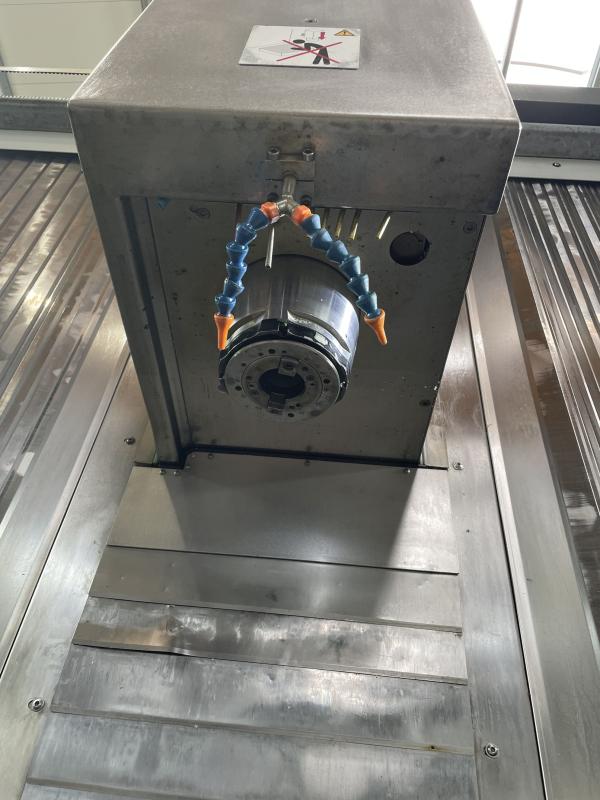

- Innere Kühlmittelzufuhr durch die Spindel 40 bar (IKZ)
- Blasluft mit Minimalmengenschmierung zur Werkzeugkühlung
- Blasluft durch die Spindelmitte über M-Funktion
- 2 Stück rotierende Sicherheitsscheiben
- Betriebsart 4, Prozessbeobachtung in der Fertigung
- elektronisches Handrad an der Handkomandostation
- nebenstehende Kühlmittelaufbereitungsanlage, Papierbandabscheider mit Filtermulde
- Späneförderer zum unterschieben unter den Arbeitsbereich
- Fettzentralschmierung
- Bedienungsanleitung
- Betriebsstunden - Steuerung ein = 75188 h
- Betriebsstunden - Programmlauf oder Spindel ein = 31632 h
- Steuerung mit Schnittstellen für Datenübertragung, RS232C + USB
Stellfläche L x B x H 650 x 400 x 280 cm
Platzbedarf der Grundmaschine L x B x H 490 x 395 x 275 cm (mit Bedienpult)
Platzbedarf Späneförderer L x B x H 550 x 90 x 160 cm (ca. 500 kg)
Platzbedarf Kühlmittelaufbereitungsanlage L x B x H 180 x 115 x 190 cm (500 kg)
Platzbedarf der Grundmaschine für den Transport L x B x H 500 x 248 x 275 cm
Zusätzliche benötigte Transportfäche für weitere Bauteile 550 x 240 x 250 cm
Gewicht der Grundmaschine ca. 12,5 ton.
guter Zustand
