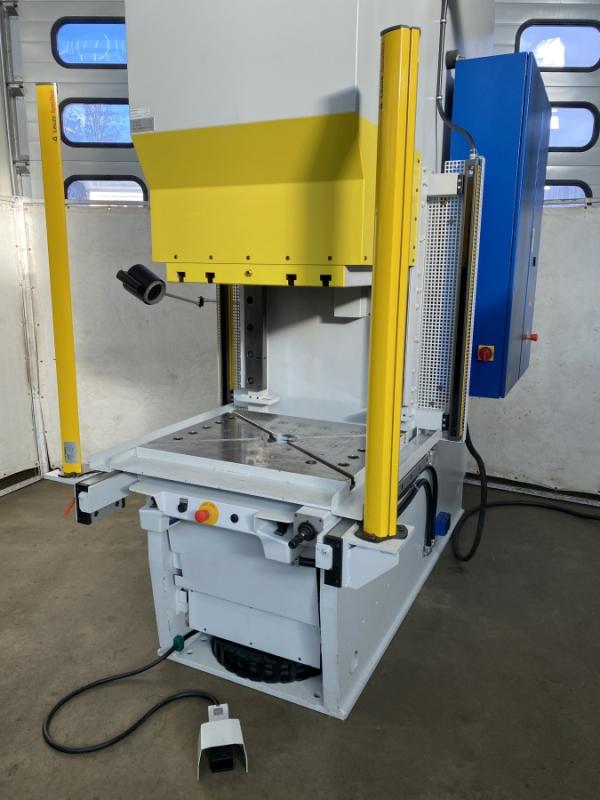

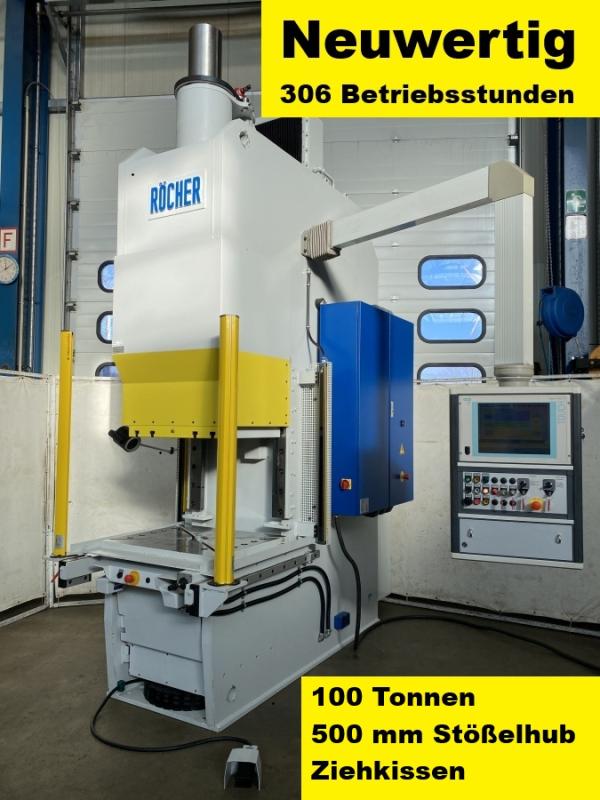

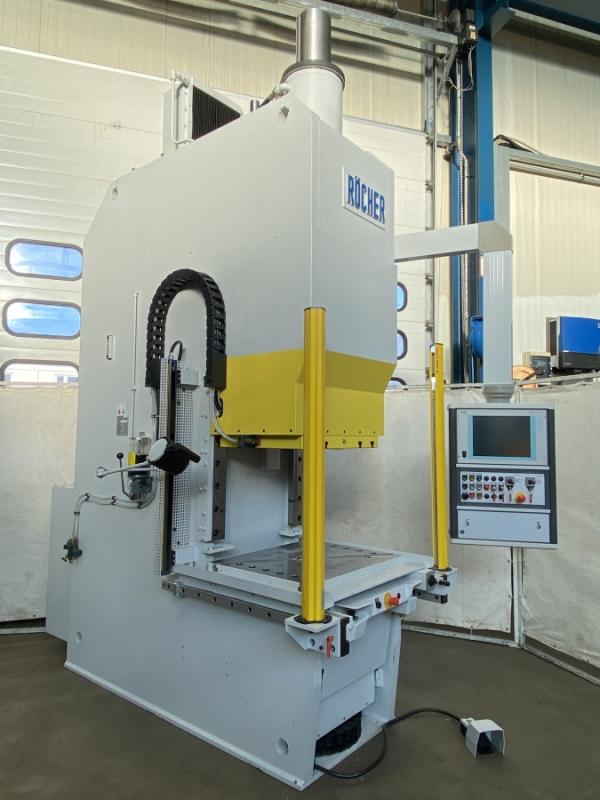

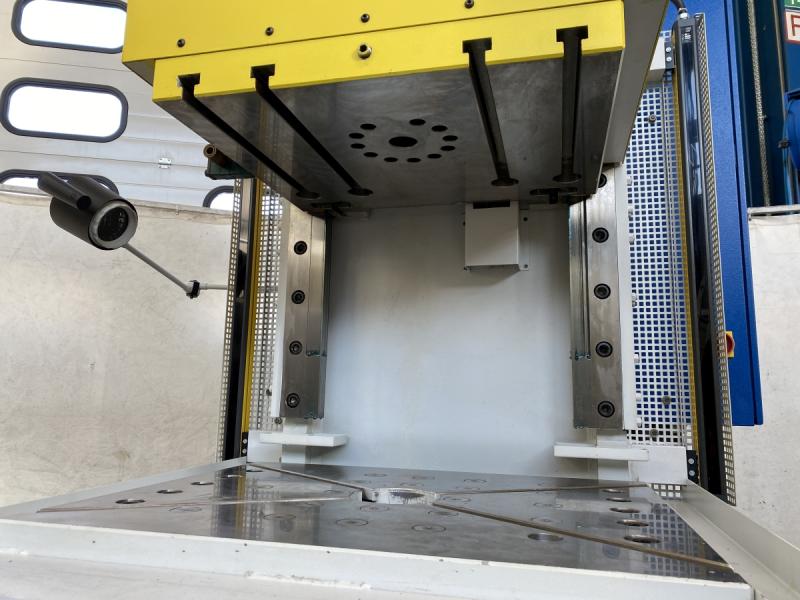

Einständer - Hydraulikpresse mit Ziehkissen
Einständer - Hydraulikpresse mit Ziehkissen RÖCHER Typ REP 100.01 SZ
Hydraulische Ziehpresse

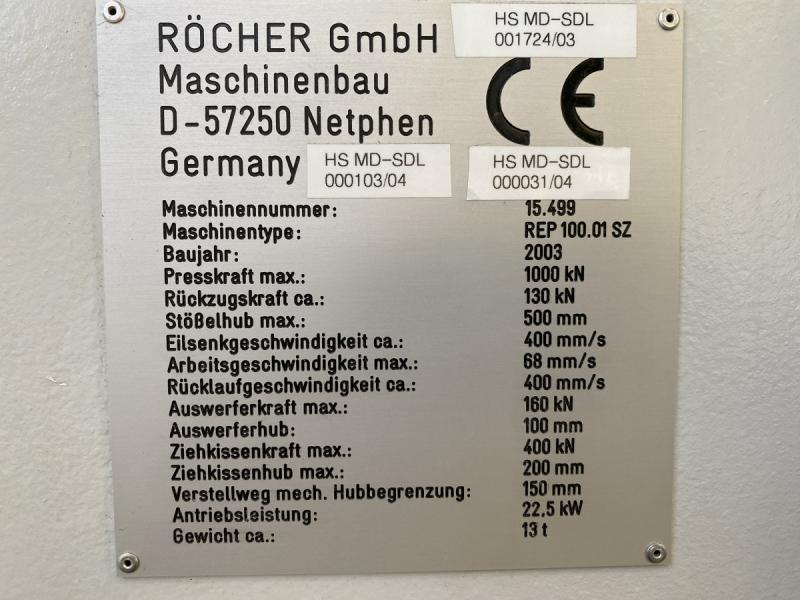

Masch. Nr. 15.499 Baujahr 2003
Druckkraft 100 ton.
Stößelhub 500 mm
Ausladung 370 mm
Einbauhöhe 600 mm

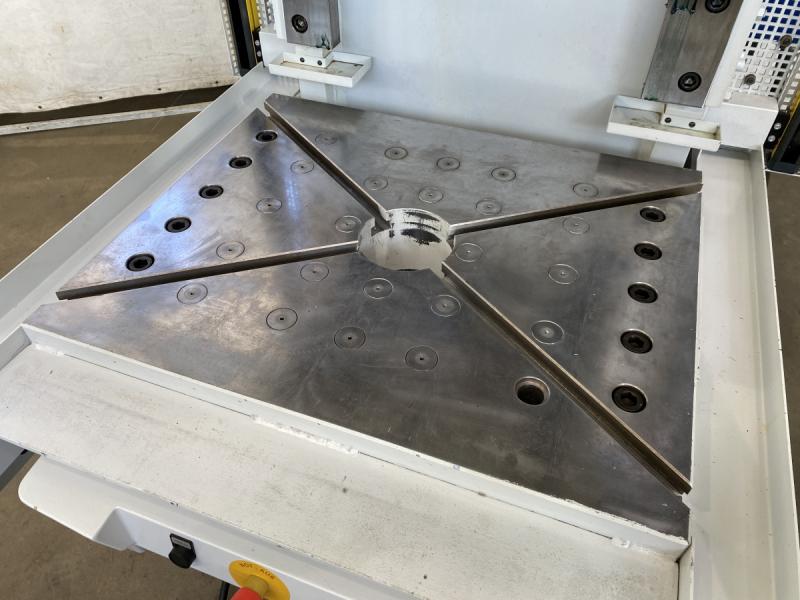

Tischfläche 850 x 700 mm mit Durchfallloch Ø 150 mm
Stößelfläche 700 x 600 mm
Stößel Auswerferkraft 16 ton (160 kN)
Stößel Auswerferhub 100 mm
Stößelauswerfer mit Innengewinde M24 x 1,5 mm
Ziehkissenkraft 40 ton (400 kN)
Ziehkissenhub 200 mm
Ziehkissenfläche 530 x 530 mm
Druckhaltezeit 0 bis 90 sec.
Tischhöhe über Flur 910 mm
Hydraulik-Betriebsdruck max. 300 bar
Tankinhalt Hydraulik 700 Liter
Vorlaufgeschwindigkeit im Eilgang ca. 400 mm/sec.
Pressgeschwindigkeit bis 23,8 ton. (238 kN) 5 bis 68 mm/sec.
Pressgeschwindigkeit bis 100 ton. (1000 kN) 5 bis 16 mm/sec.
Rücklaufgeschwindigkeit 50 bis 400 mm/sec.
Antriebsleistung Hauptpumpe 18,5 kW
Antriebsleistung Nebenpumpe 4 kW
Netzanschluß 400 Volt, 50 Hz (63 Ampere)

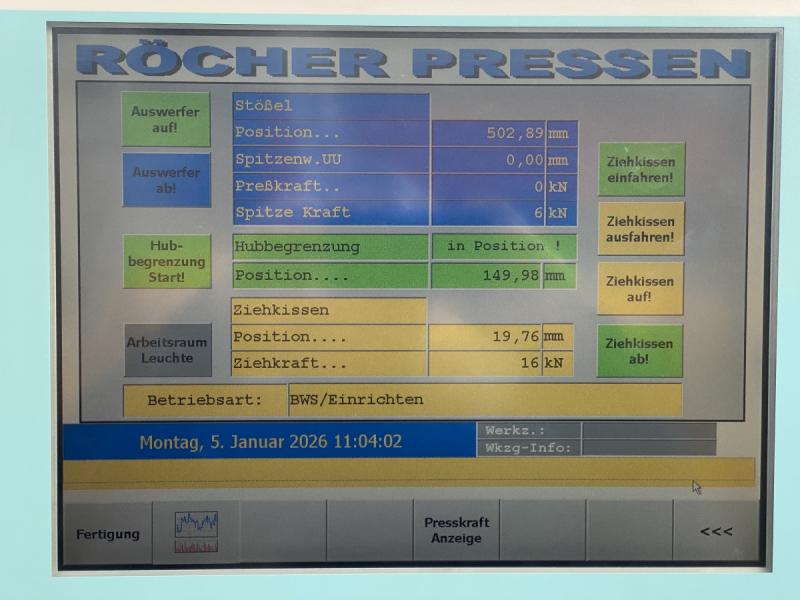

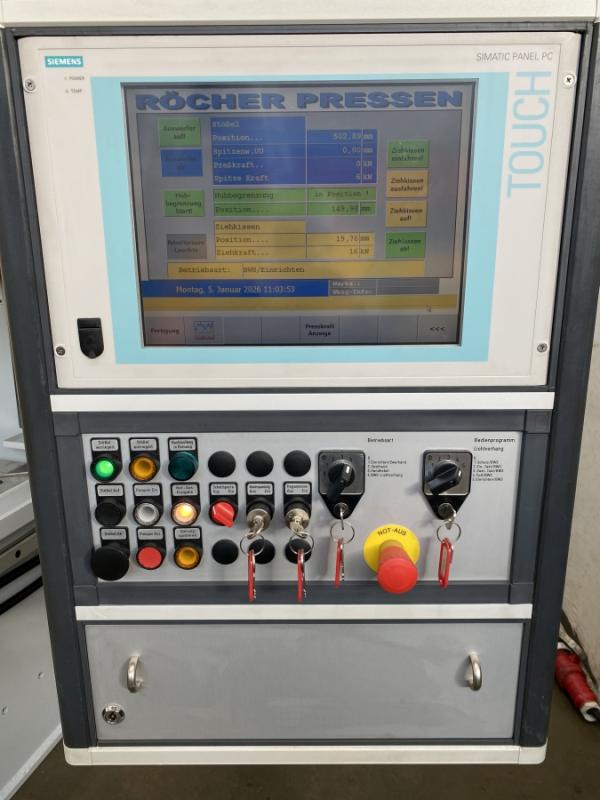

- Bedienung und Programmierung über Bedienpanel PC 670 Touch Panel, Tastatur und Maus
- Maschinensteuerung mit SPS Steuerung SIEMENS S7-300
- Stößelhub und Presskraft programmierbar über die Steuerung

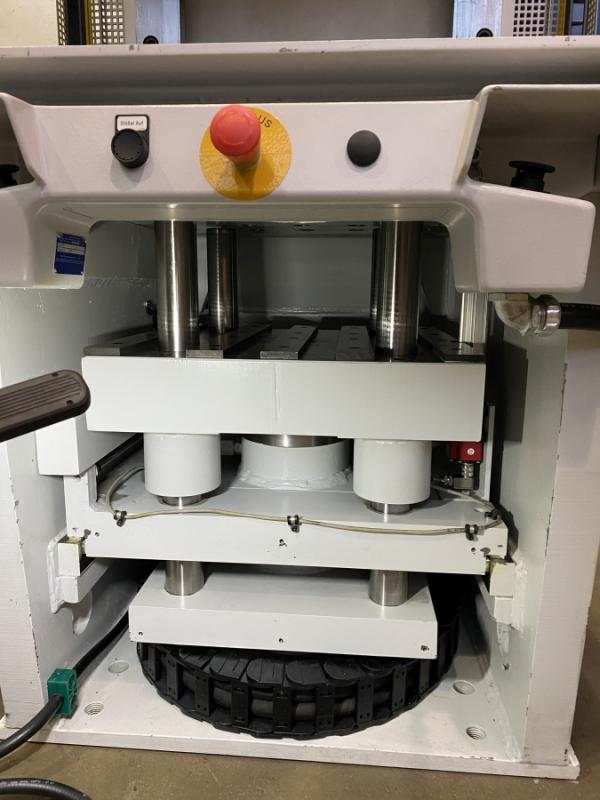

- Ziehkissen mit Zieh- und Auswerferfunktion
- Ziehkissenkraft stufenlos enstellbar
- Stößel und Ziehkissen mit direktem Wegmeßsystem ausgestattet
- Ziehkissen unter den Pressraum ein- und ausfahrbar, für Stanzarbeiten mit Nutzung des Durchfalloch
- ebenerdige Aufstellung, Ziehkissen geht nicht in den Boden
- Druck- und Wegabschaltung
- Festanschlag mit indirektem Meßsystem
- Druckhaltezeit stufenlos programmierbar
- Tischfläche mit Bohrungen für Ziehkissen-Stößelstangen
- Stößel mit Auswerfer
- Schnittschlagdämpfung
- Hubauslösung über Zweihandbedienung, Fußschalter, Handhebel und Taster am Bedienpult
- Lichtschranke LEUZE als Eingreifsicherung für den Schutzbetrieb
- vordere Spiegelsäulen am Pressentisch seitlich verschiebbar

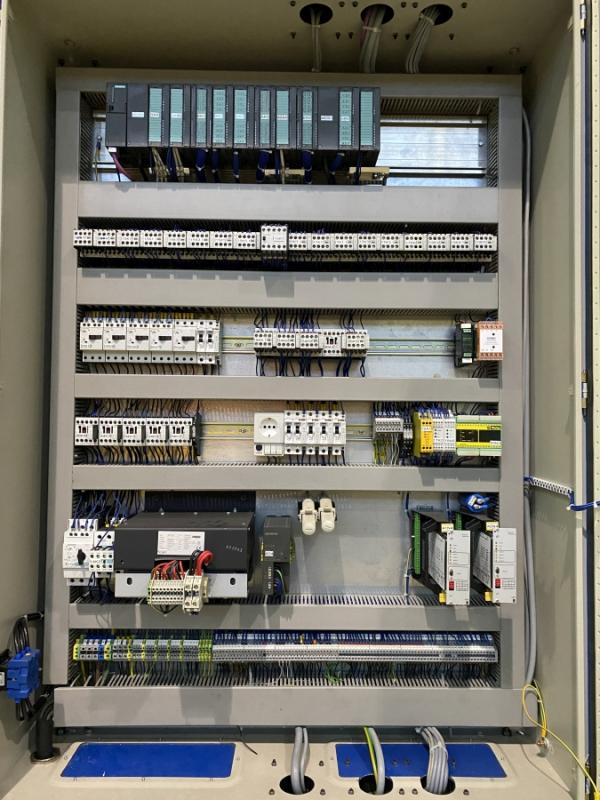

- Elektroschaltschrank am Maschinenständer montiert
- Hydraulik-Ölkühler mit Gebläsemotor (Oel-Luftkühlung)
- manuelle Zentralschmierpumpe
- 2x Schlauchleitungen zur Werkzeugtemperierung oder Kühlung am Stößel
- Stückzähler in der Steuerung
- 306 abgelesene Betriebsstunden
- Betriebsanleitung, Hydraulikplan und Elektroplan vorhanden
Platzbedarf Presse L x B x H 3100 x 1800 x 4160 mm
Gewicht ca. 13 ton.
Sehr guter Zustand, neuwertiger Zustand
