Elektro Dual-Schraubereinheit mit automatischem Vorschub und pneumatik Doppelhub, Schraubtechnik
Als PDF speichern
Lager Nr.:
P60316
Hersteller:
BÖLLHOFF / BOSCH REXROTH
Typ:
UVS-100-2-R-E / EC302 SZ3 / 0608701016
Baujahr:
2012

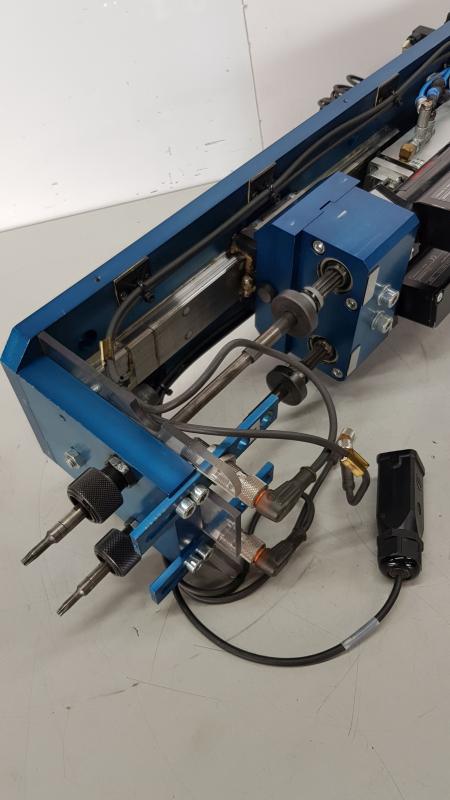

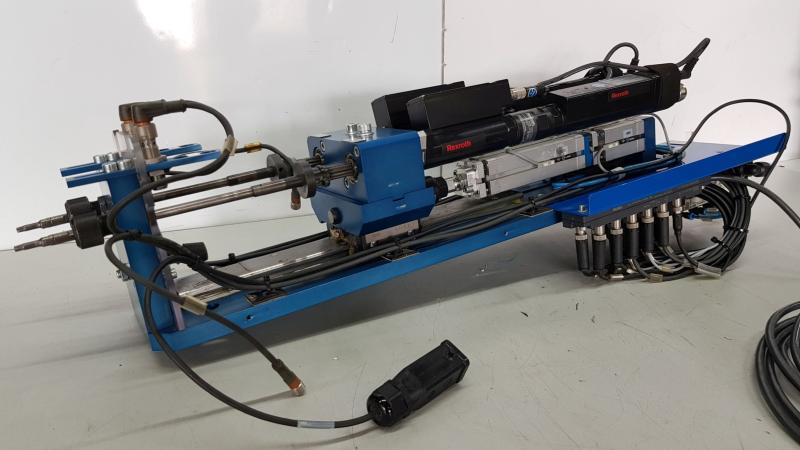

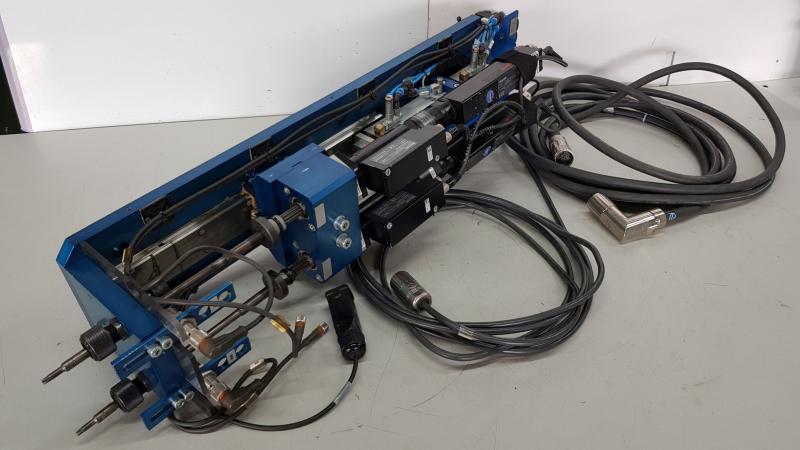

Elektro Dual-Schraubereinheit mit automatischem Vorschub und pneumatik Doppelhub

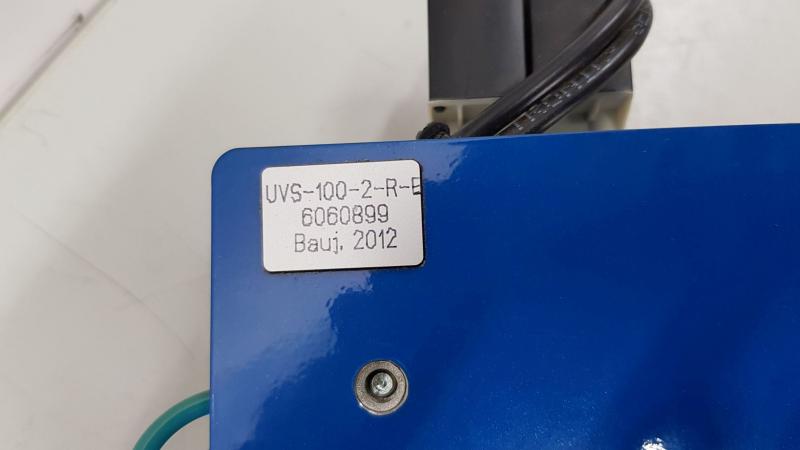

BÖLLHOFF Typ UVS-100-2-R-E

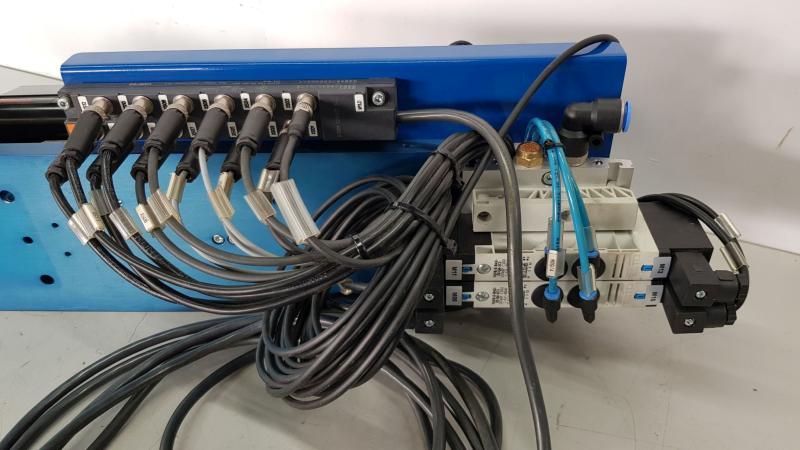

Die Doppel-Schraubereinheit Böllhoff Uniquick Vario UVS-100-2-R-E hat einen pneumatischen Doppelhub über Festo Ventile und Zylinder.
Außerdem sind diversen Überwachungen zur kompletten Automatisierung montiert.
Technische Daten:
Drehmoment Elektroschrauber: 0,6 Nm
Drehmoment Getriebe: max. 10 Nm
Drehzahl: max. 20000 U/min.
Nennspannung: 3~ 0-230 VAC
Stromaufnahme: max. 7 A (je Schrauber)
Pneumatik-Langhubzylinder: 80 mm
Pneumatik-Kurzhubzylinder: 20 mm
Pneumatik -Gesamthub: 100 mm
Schrauber-Federhub: 20 mm
Abstand der beiden Schraubwerkzeuge: 73 mm
- ausgerüstet mit einem TORX Bit T27 oder TP27 (vermutlich für Schrauben M6)
- zum Betrieb des Schraubers wird ein Leistungsmodul Bosch Rexroth LT303 benötigt. (Leistungsmodul nicht im Lieferumfang)

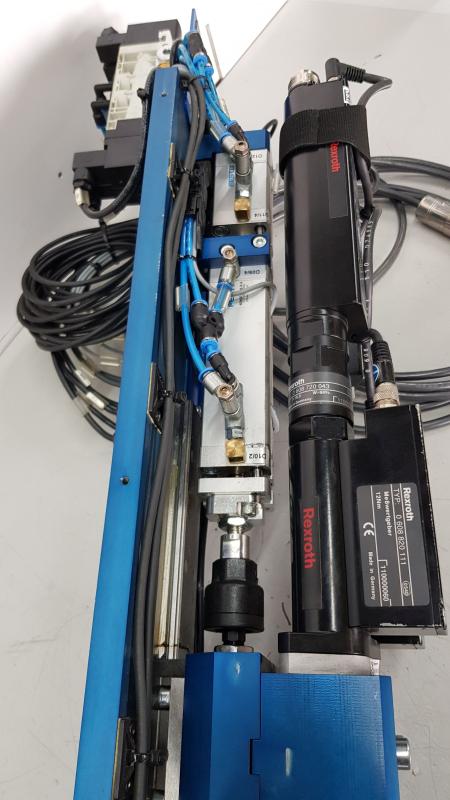

Schrauber 1 und 2 bestehen jeweils aus folgenden Komponenten:
Rexroth Typ 0 608 701 016 Servomotor
Rexroth Typ 0 608 720 043 Planetengetriebe
Rexroth Typ 0 608 820 111 Messwertgeber
Rexroth Typ 0 608 800 077 Geradabtrieb
Komponentendetails:

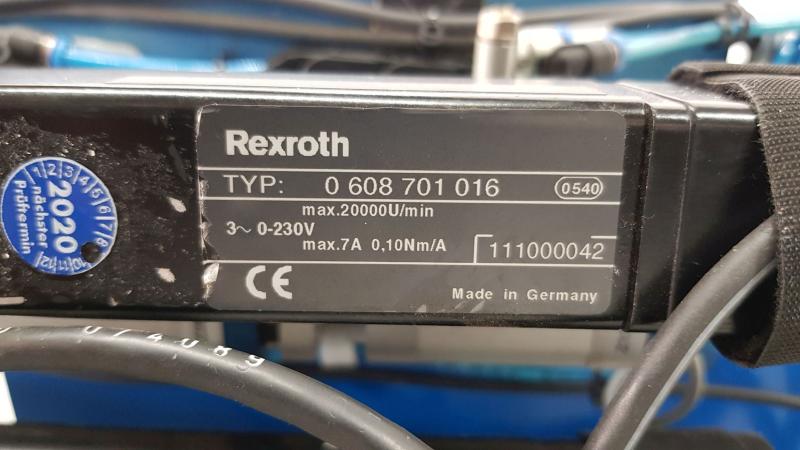

Elektroschraubereinheit Rexroth
Servomotor Rexroth
Typ: EC302 SZ3
Materialnummer: 0608701016
Drehmoment: 0,6 Nm
Spitzendrehmoment: 0,7 Nm
Drehzahl: max. 20000 U/min.
Stromaufnahme: max. 7 A
Nennspannung: 3~ 0-230 VAC
Gewicht: 0,8 kg

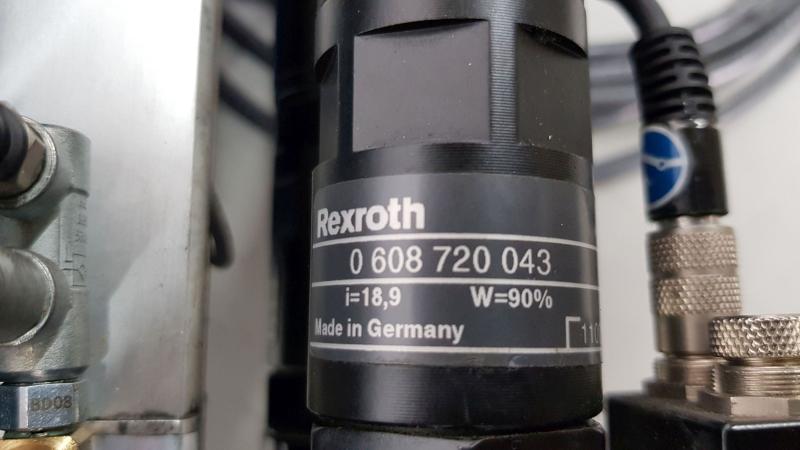

Getriebeeinheit Rexroth
Typ: 3GE27 SZ3
Material Nr.: 0608720043
Wirkungsgrad: 90%
Untersetzung: i=18,9
Drehmoment: max. 10 Nm
Gewicht: 0,4 kg
Einbaulänge 65,5 mm

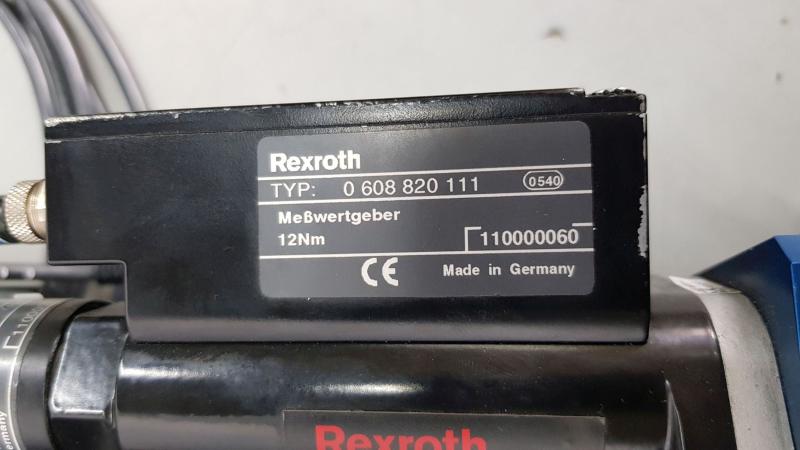

Messwertgeber Rexroth
Typ: 2DMC012 SZ2
Material Nr.: 0608820111
Nenndrehmoment: 12 Nm
Untersetzung: 1
Wirkungsgrad: 1
Gewicht: 0,55 kg
Einbaulänge: 118,5 mm

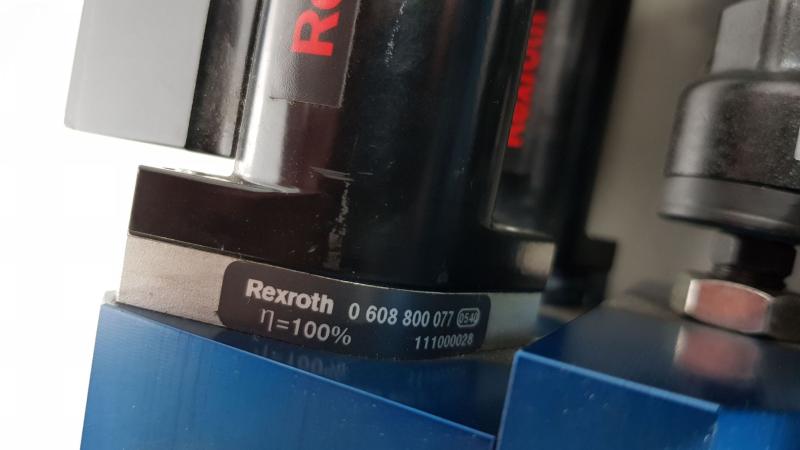

Geradabtrieb Rexroth
Typ: 2GA82 SZ2 1/4"SQ
Material Nr.: 0608800077
Federweg: 20 mm
Federkraft: 16 - 34 N
Werkzeugaufnahme: 1/4" Vierkant
Maximaldrehmoment: 10 Nm
Untersetzung: 1
Gewicht: 0,2 kg
Einbaulänge: 90 mm
Ein Motoranschlusskabel 7m im Lieferumfang enthalten.
Gesamtabmessung B x H x T: ca. 180 x 920 x 300 mm
Gesamtgewicht: ca. 20 kg
guter Zustand
