Getriebe, Stirnradgetriebe, Untersetzungsgetriebe
Als PDF speichern
Lager Nr.:
P60810
Hersteller:
ASUG Getriebefabrik Coswig für ASCHERSLEBEN
Typ:
10U1-250x13,2 TGL 21858

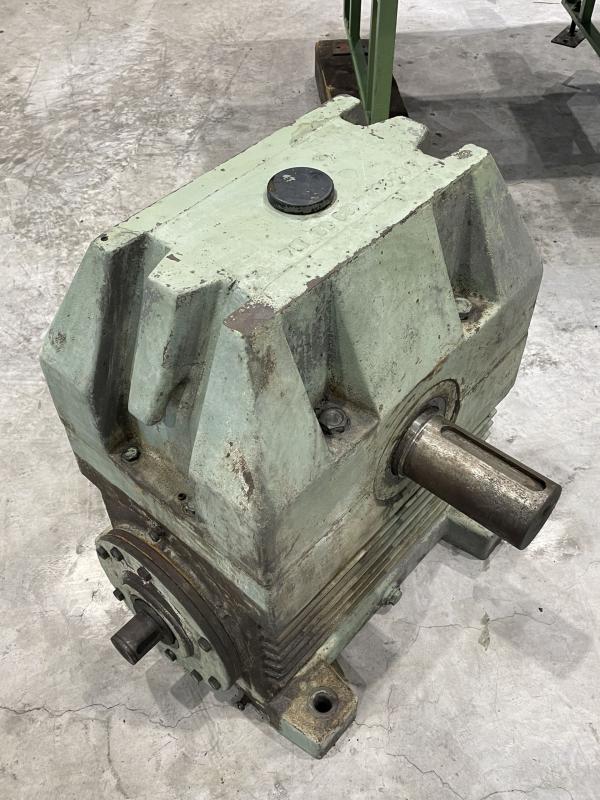

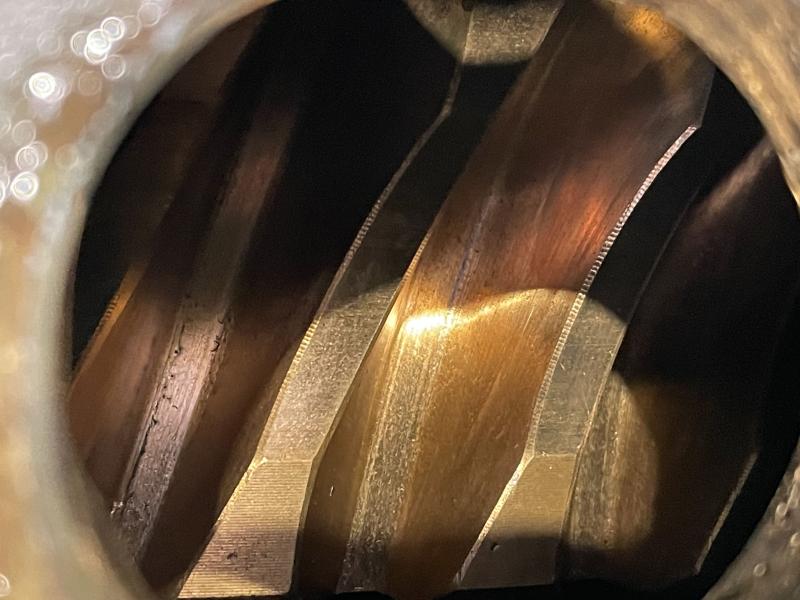

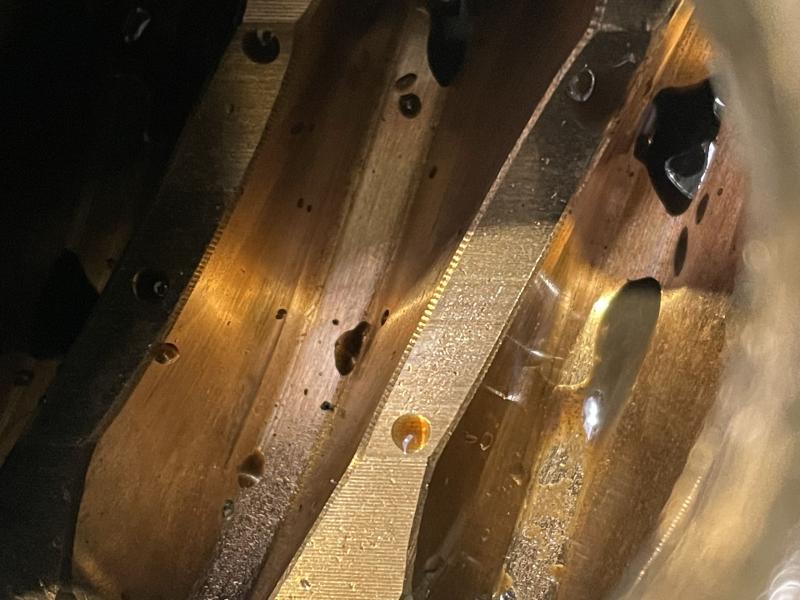

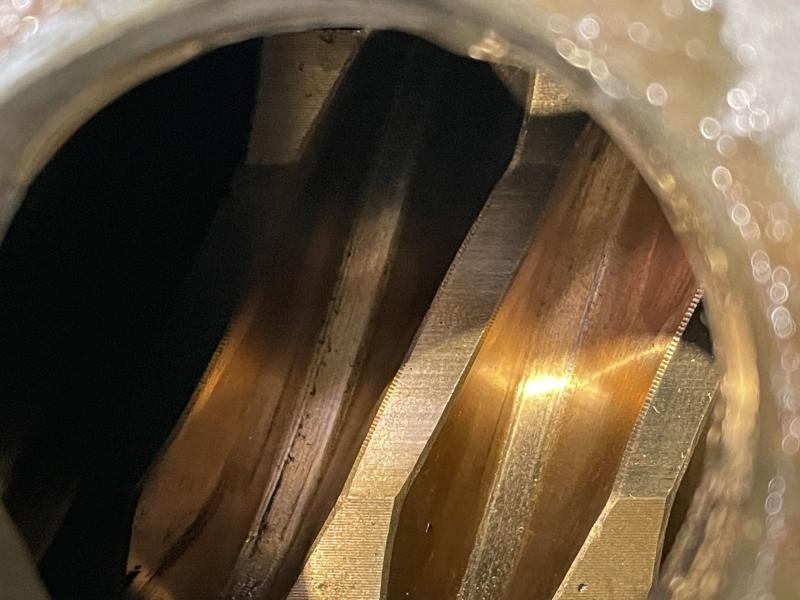

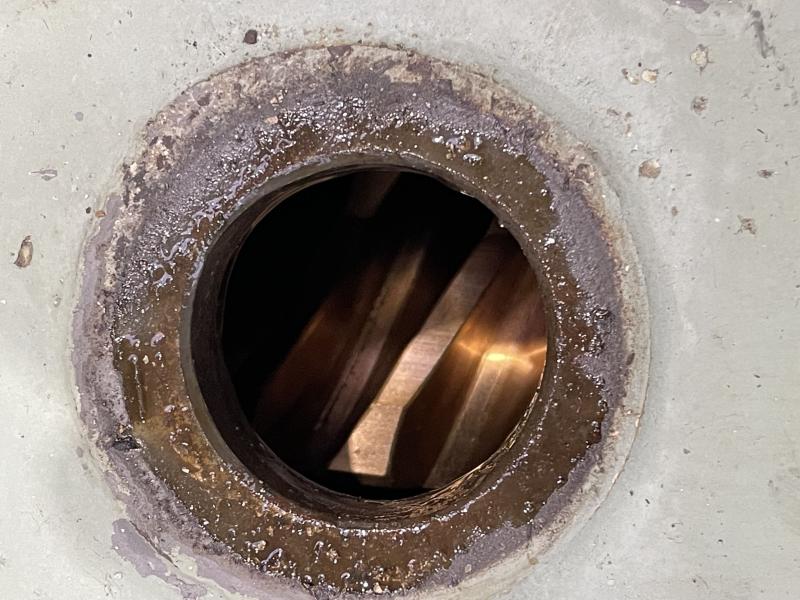

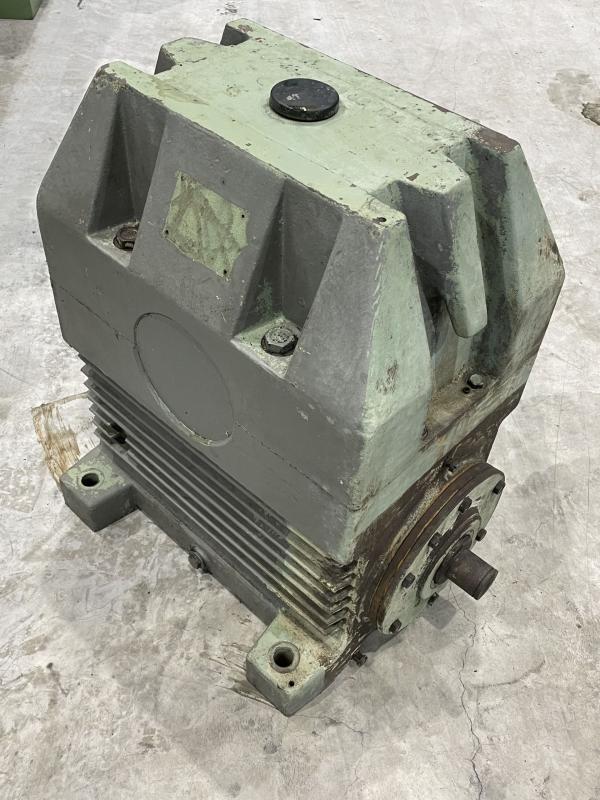

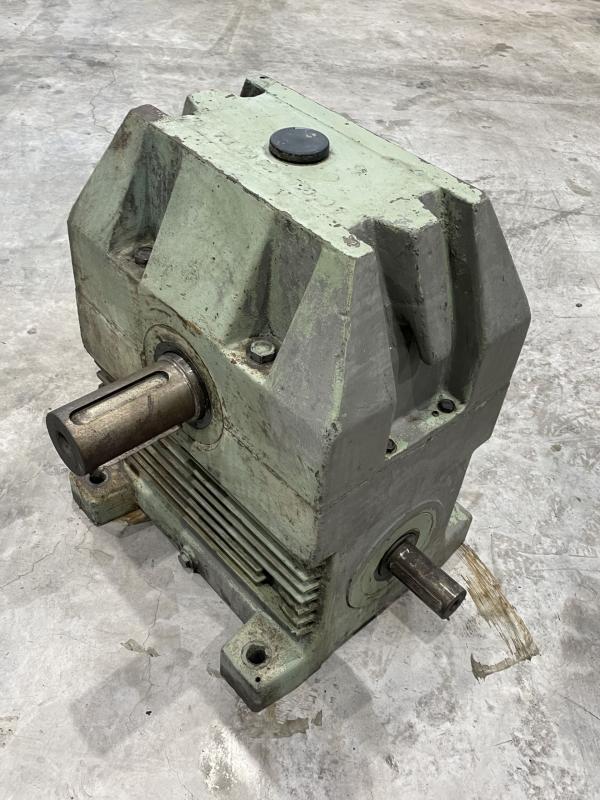

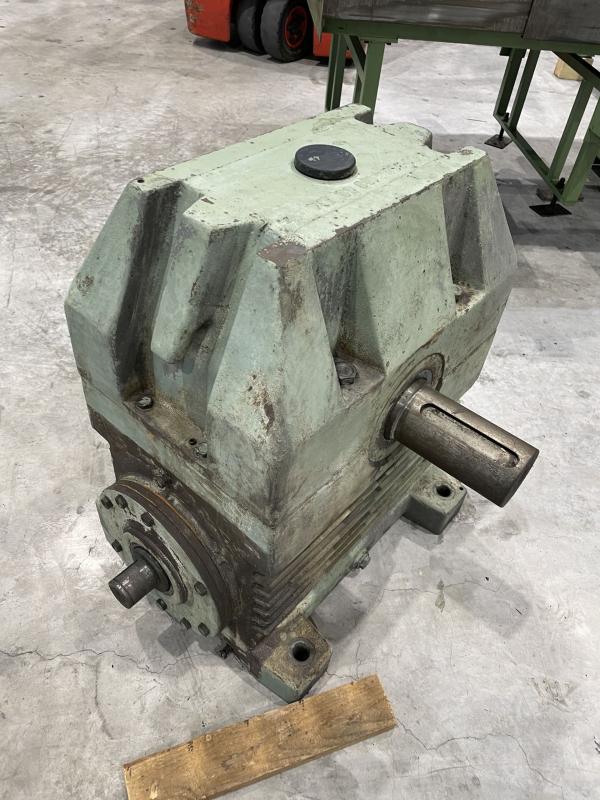

Schneckengetriebe, Getriebe ASUG Getriebefabrik Coswig für ASCHERSLEBEN Typ 10U1-250x13,2 TGL 21858
Untersetzungsgetriebe
Antriebs-Drehzahl n1 max. 1400 U/min.
Antriebs-Leistung PN max. 14,4 kW
Übersetzung i = 13,2
Ausgangsdrehzahl ca. 106 U/min.
Antriebs-Wellendurchmesser Ø 55 x Länge 110 mm, Paßfedernut 16 mm
Abtriebs-Wellendurchmesser Ø 90 x Länge 170 mm, Paßfedernut 25 mm
Ölfüllung 20 Liter
Fußplatte Länge 565 x Breite 515 mm
Lochabstand in der Fußplatte 450 x 450 mm
- für den elektromotorischen Tischvorschub einer Führungsbahnschleifmaschine ASCHERSLEBEN
Abmessung ohne Wellen Länge 560 mm x Breite 390 mm x Höhe 760 mm
Abmessung / Platzbedarf Länge 800 mm x Breite 660 mm x Höhe 760 mm
Gewicht: ca. 400 kg
sehr guter Zustand, aus Lagerbestand, möglicherweise unbenutzt
