Lager Nr.: P58644

Hersteller: HEIDENHAIN

Typ: LS 503 / 320

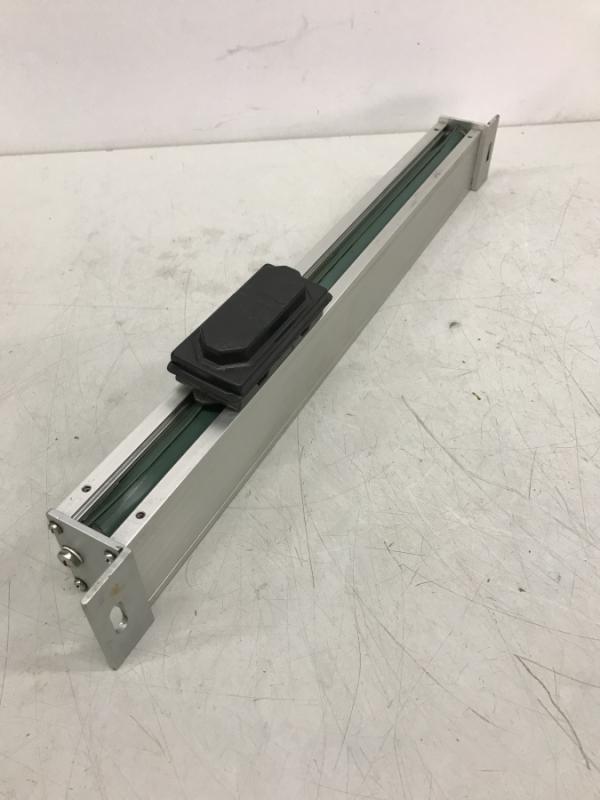

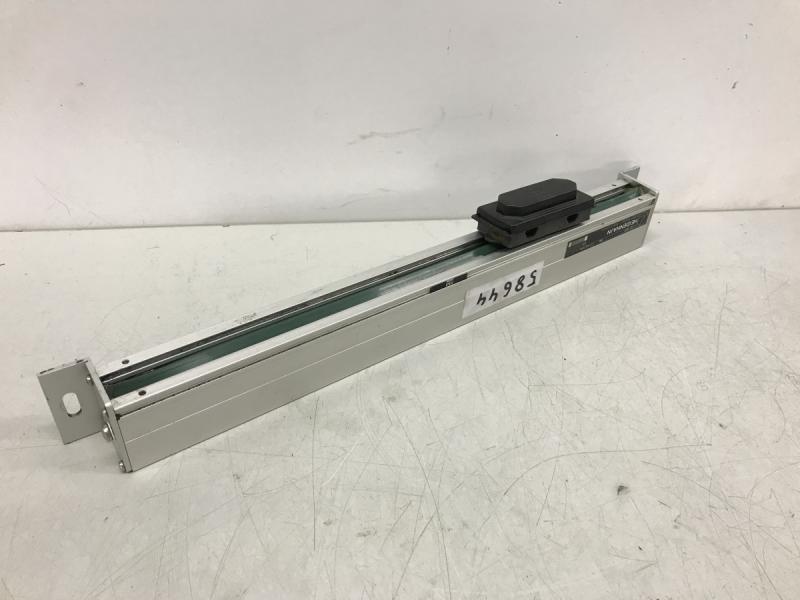

Glasmaßstab, inkrementales Längenmesssystem, Linear Scale,
Maßstab mit Glaslineal für Positionsanzeige

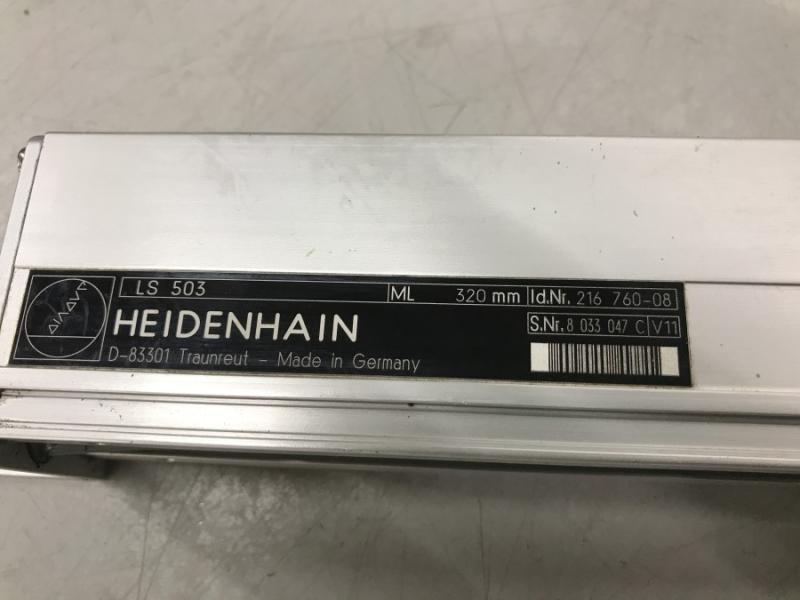

HEIDENHAIN Typ LS 503 / 320
Ident Nr: 216 760 08, S. Nr: 8 033 047 C
Meßlänge: 320 mm
Genauigkeitsklasse: +/-10 µm
Teilungsperiode: 40 µm
Verfahrgeschwindigkeit: max. 48 m/min
Anzahl Referenzmarken: 1
Ausgangssingnal: Sinus 15-35 μAss
Einbauquerschnitt der Meßleiste: 53 x 36 mm
Baulänge: 470 mm
Bohrungsabstand: 450 mm

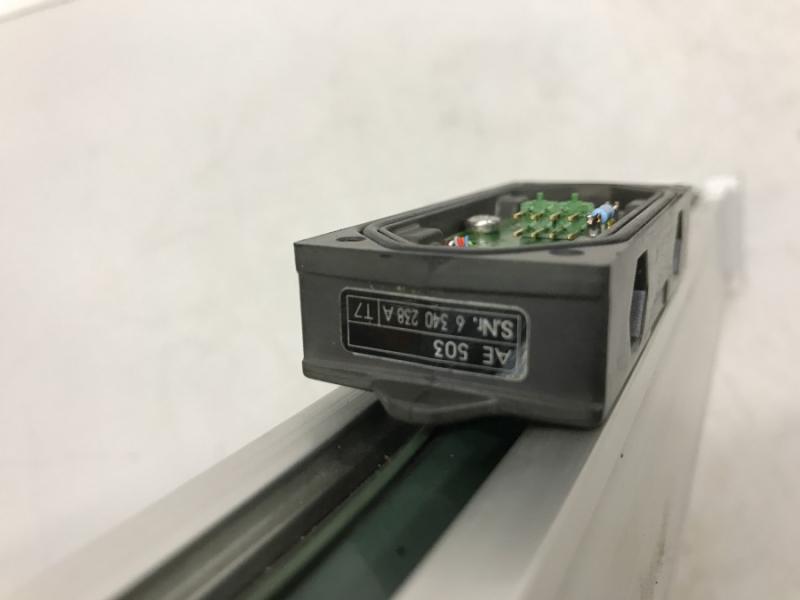

Abtasteinheit: LS 503

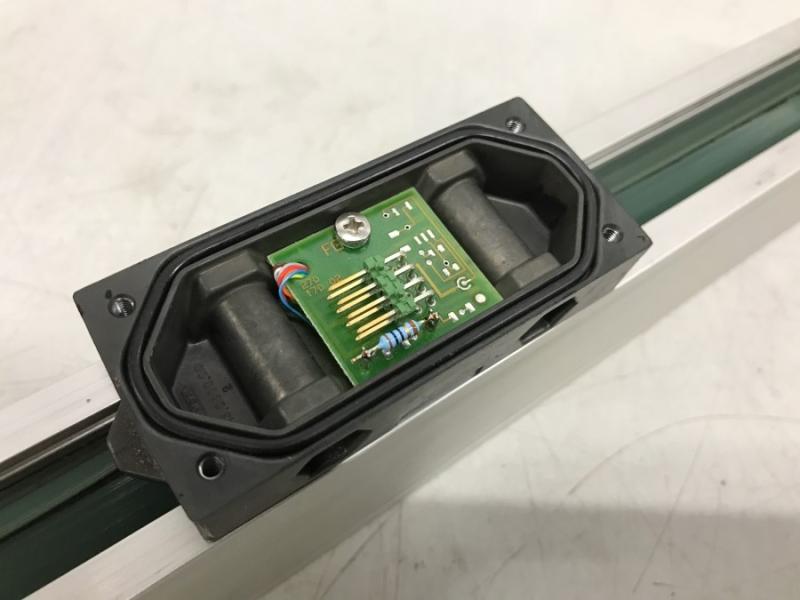

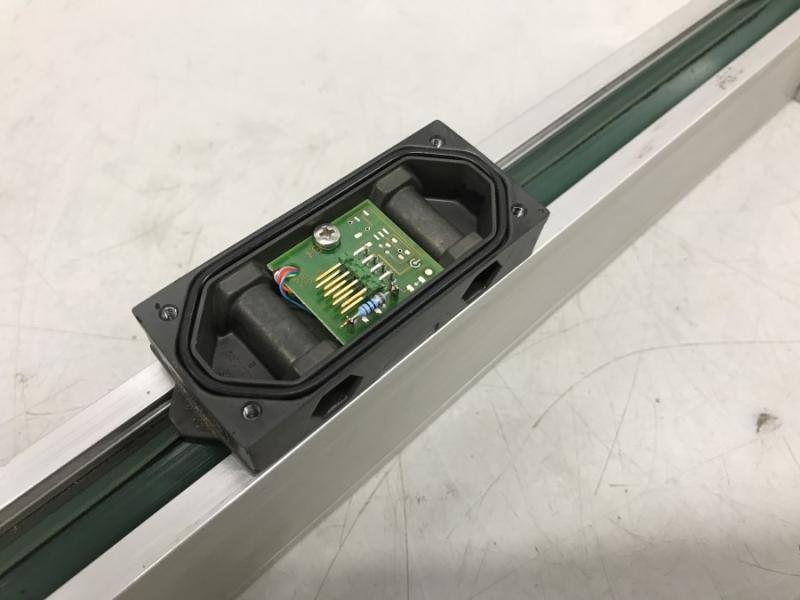

- Abtasteinheit ohne Deckel
- Abtasteinheit ohne Anschlussleitung
- Dichtlippen in Ordnung
Gewicht: ca. 1 kg

guter Zustand
Der Maßstab ist getestet und funktioniert.
Geeignet für X, Y oder Z Achse
Ideal für Fräsmaschine, Drehmaschine, Bohrmaschine oder Schleifmaschine.
