Grenzschalter für Flüssigkeiten, Schwimmerschalter, Füllstandswächter, Trockenlaufschutz, Überfüllsicherung, Pumpenschutz
Als PDF speichern
Lager Nr.:
P60108
Hersteller:
EH ENDRESS + HAUSER
Typ:
Liquiphant FTL31-15R9/0
Zusätzliche Informationen:
- 2 Stück vorhanden
Grenzschalter für Flüssigkeiten, Schwimmerschalter, Füllstandswächter,
Trockenlaufschutz, Überfüllsicherung, Pumpenschutz
EH ENDRESS + HAUSER Typ Liquiphant FTL31-15R9/0
Baujahr: 2020

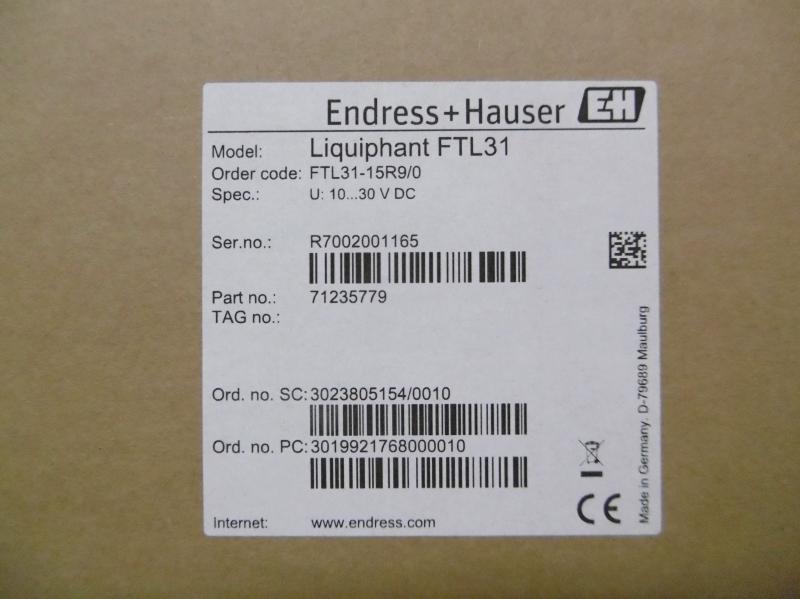

Order Code: FTL31-15R9/0
Part Nr.: 71235779
Einsatzbereich: Füllstandsüberwachung von Flüssigkeiten in Tanks, Behältern und Rohren
Funktion:

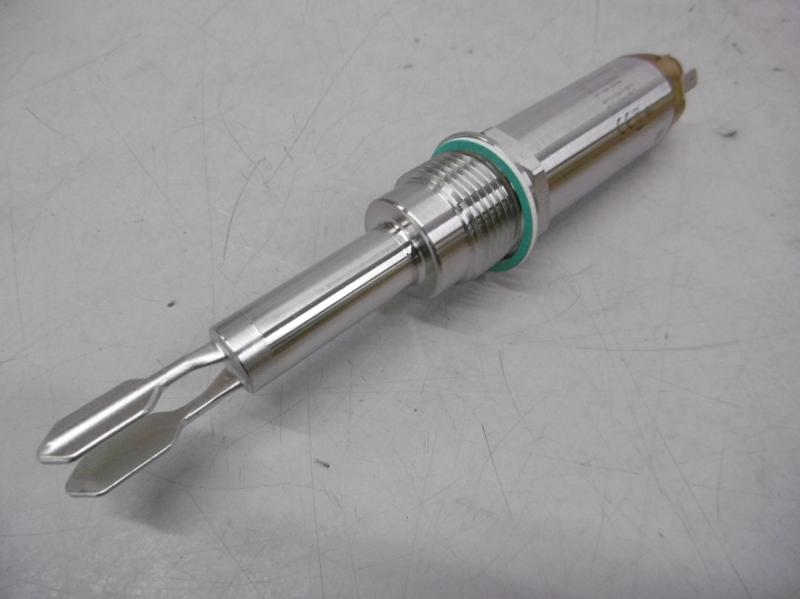

Die Schwinggabel des Liquiphant FTL31 wird durch einen piezoelektrischen Antrieb auf ihre Resonanzfrequenz angeregt.
Durch Eintauchen der Schwinggabel in eine Flüssigkeit, verringert sich die Eigenresonanz durch die Dichteänderung des umgebenden Mediums.
Die Elektronik im Grenzschalter überwacht die Resonanzfrequenz und zeigt an, ob die Schwinggabel in Luft schwingt oder von Flüssigkeit bedeckt ist.
Ein Signal wird über den elektrischen Anschluss DC-PNP ausgegeben.
Elektrovariante: 3 Leiter DC - PNP
Betriebsspannung: 10 - 30 V DC
Signalausgang : PNP max. 200 mA
Prozesstemperatur: -40 ... 150 °C
Prozessdruck: - 1 ... 40 Bar
Messstoffdichte: > 0,7 g/cm³
Aggregatzustand: flüssig
Viskosität: 1 ... 10000 mPa
Schutzart: IP65

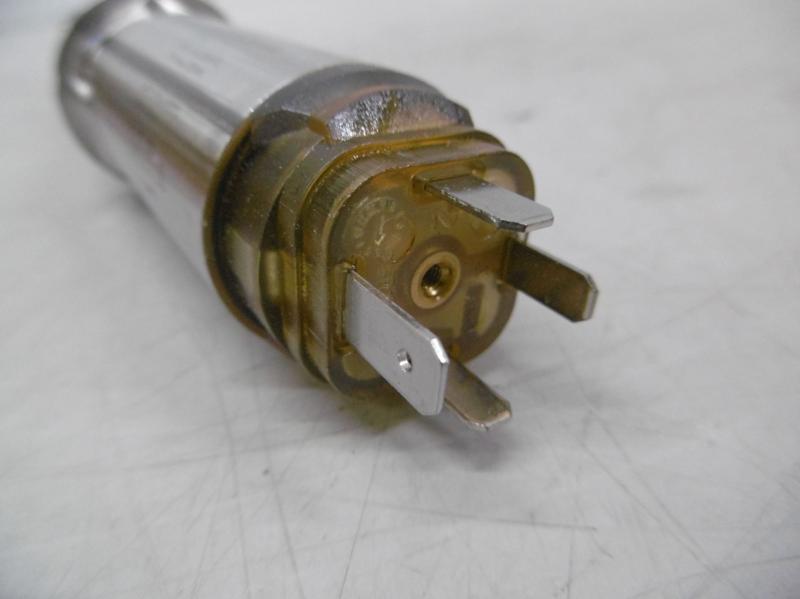

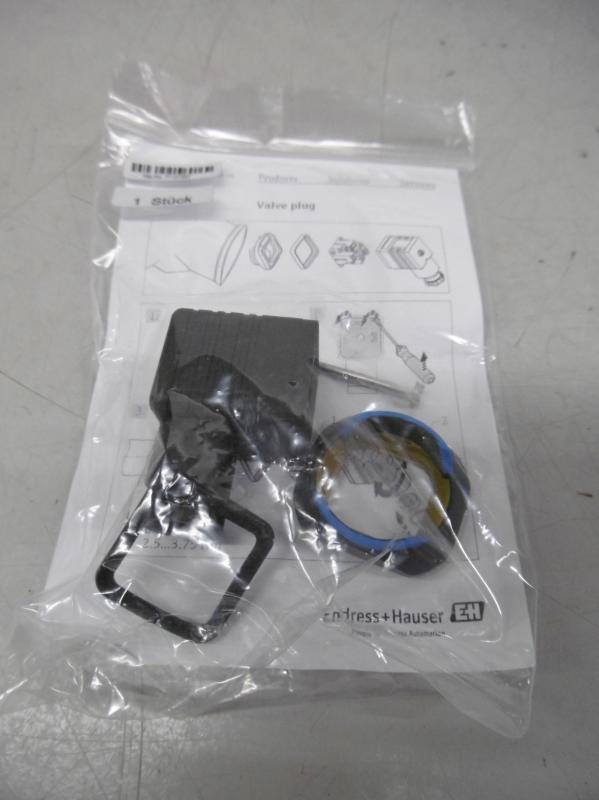

Anschluss: Ventilstecker, 4 pin.
Sensortyp: Kurzrohrversion
Einbaulage: Beliebig
Einschraubgewinde: 1" (Außendurchmesser 33 mm)
Eintauchtiefe: 117 mm (inkl. Einschraubgewinde)
Zulassungen WHG: Überfüllerkennungssystem: Z-65.11-531, Leckageerkennungssystem: Z-65.40-532
- 3 Kontroll LEDs für Meldung Betriebsbereit, Störung und Schaltzustand
Gesamtabmessung L x D: 250 x 32 mm
Gewicht: ca. 350 g

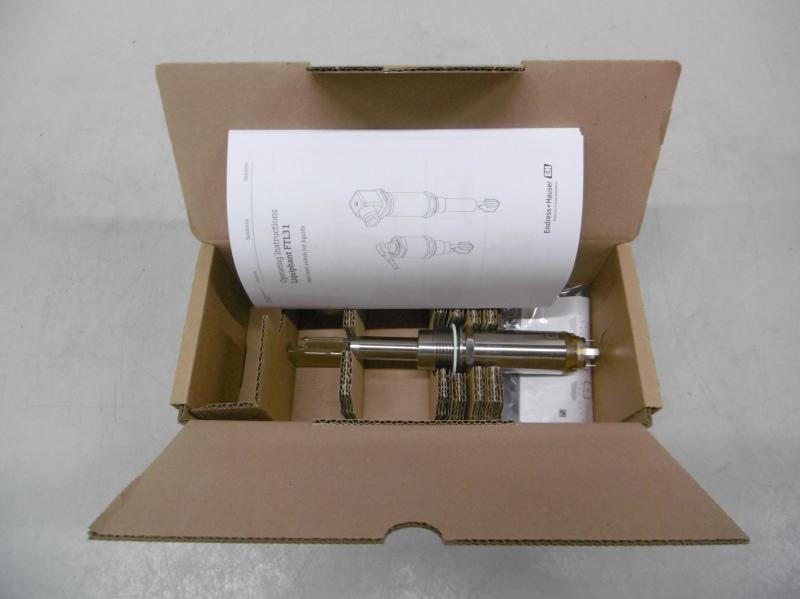

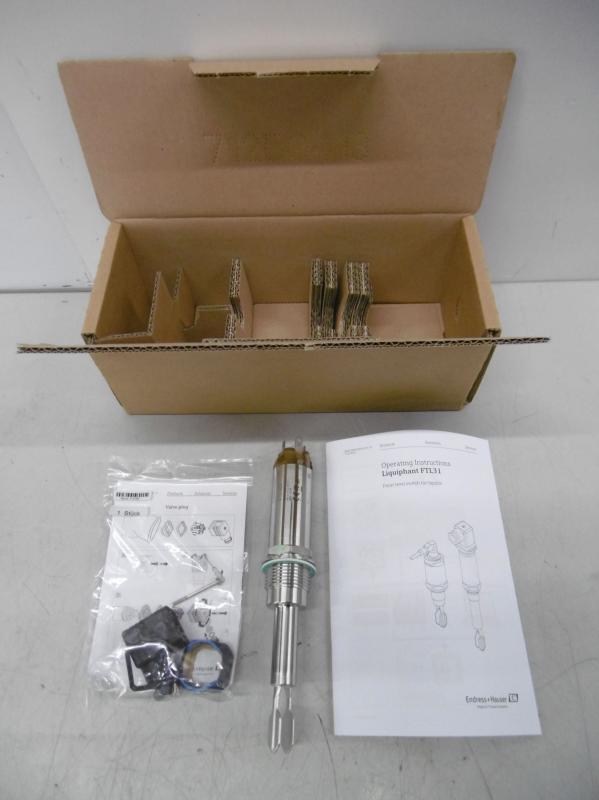

Neu / unbenutzt in Originalverpackung
2 Stück vorhanden, Preis pro Stück.
