Hydraulische Kopiereinrichtung für Drehmaschine

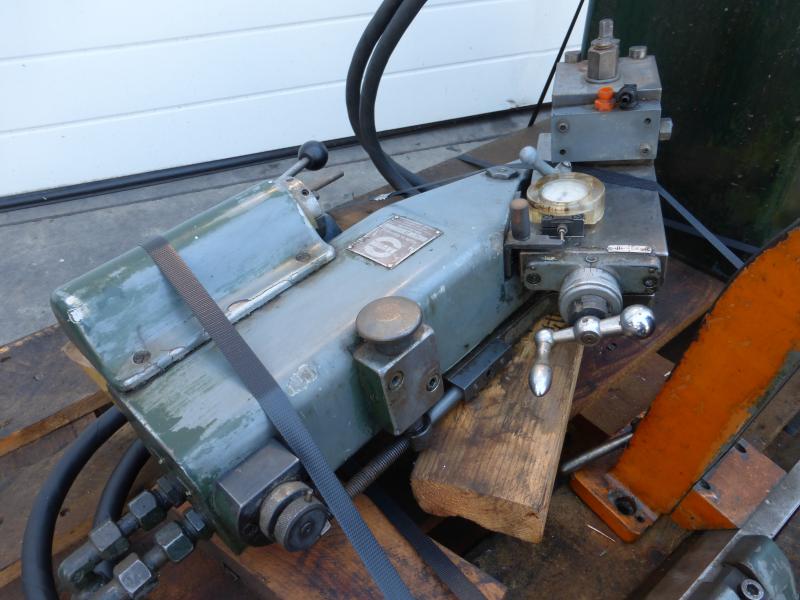

Hydraulische Kopiereinrichtung SAUTER
Kopierdrehvorrichtung, Kopierdreheinrichtung für Drehmaschinen

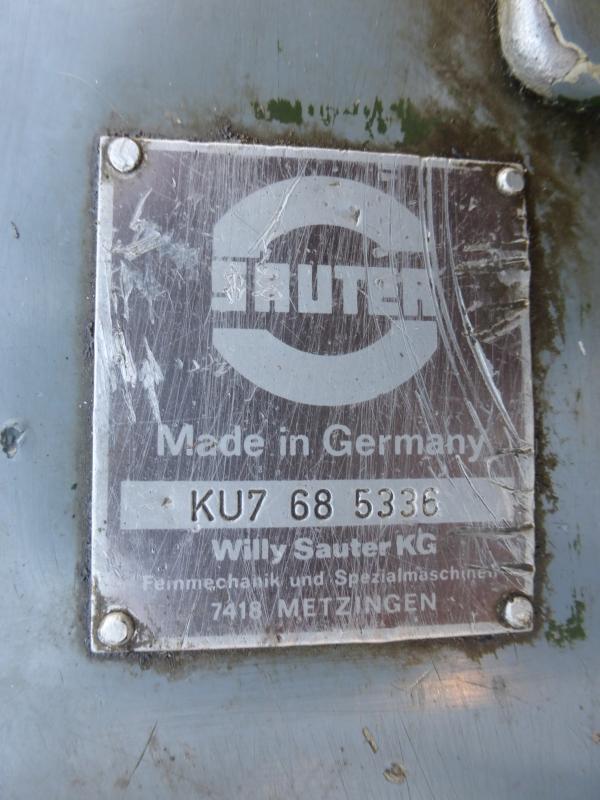

Typ KU 7 Baujahr 1968
Fabr. Nr. 68/5336
Lineallänge 1000 mm
Länge der Auflagearme: 325 mm
Betriebsdruck: max. 22 bar
Antriebsleistung der Drehmaschine: max. 7,5 kW
Spanquerschnitt: max. 2 mm²
Kopierschlittenhub: 80 mm
Abstand Drehmeißel zum Taster: 310 mm

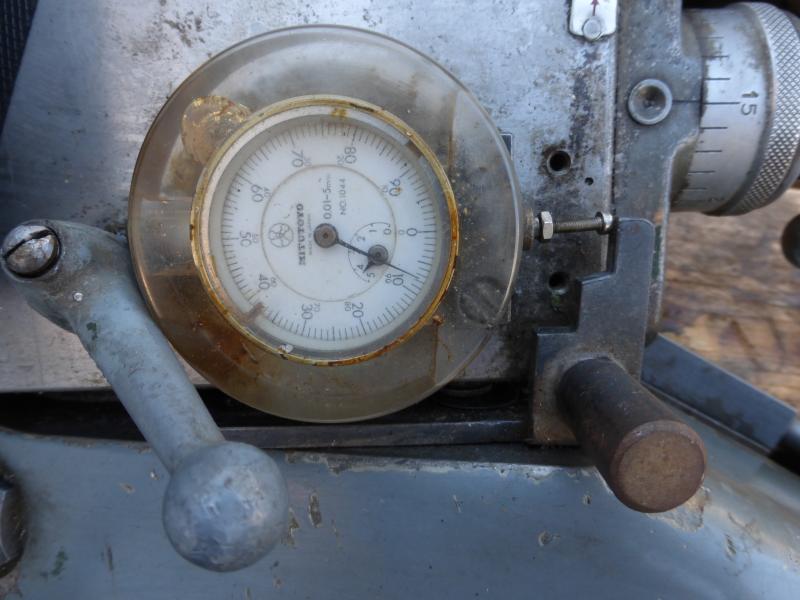

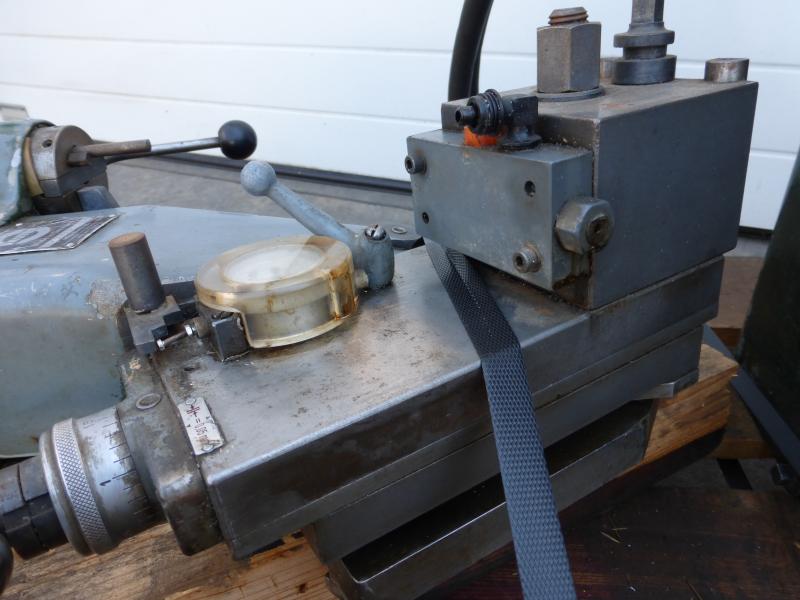

- Werkzeugschlitten mit Spindelverstellung über Handrad
- Werkzeugschlitten für die Aufnahme von handelsüblichen Schnellwechselstahlhaltern

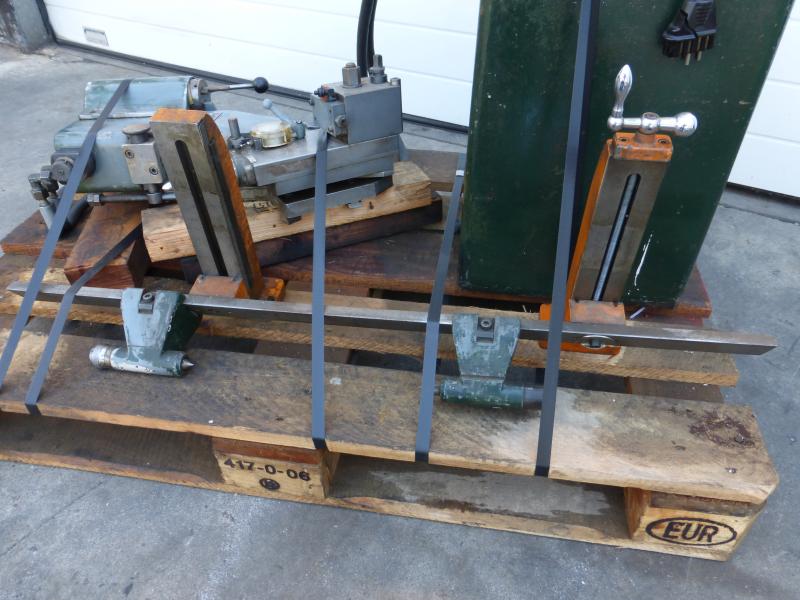

- 2 Stück Spitzenböcke auf Linealführung mit Schraubenklemmung
- Werkstück- Musteraufnahme
- Auflagearme mit Anschraubflansch für die Montage an einer Maschine

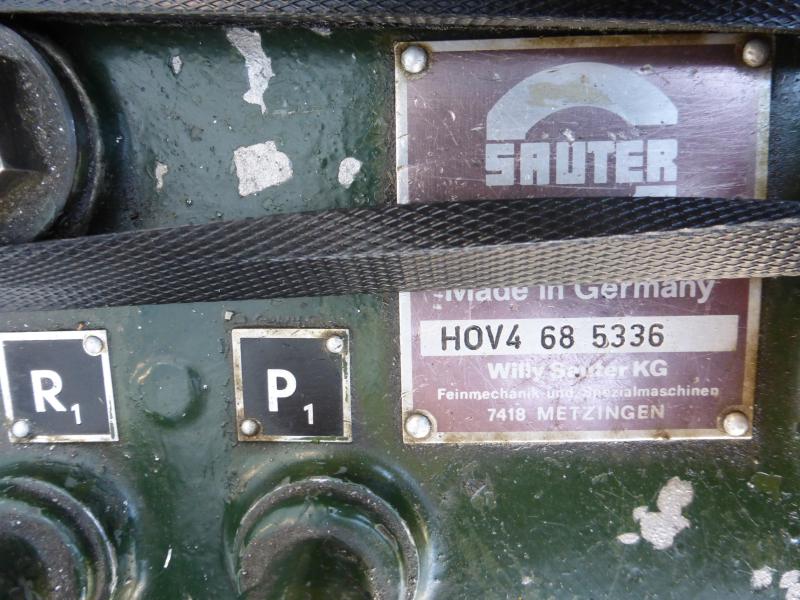

- Hydraulikaggregat SAUTER, Typ HOV 4

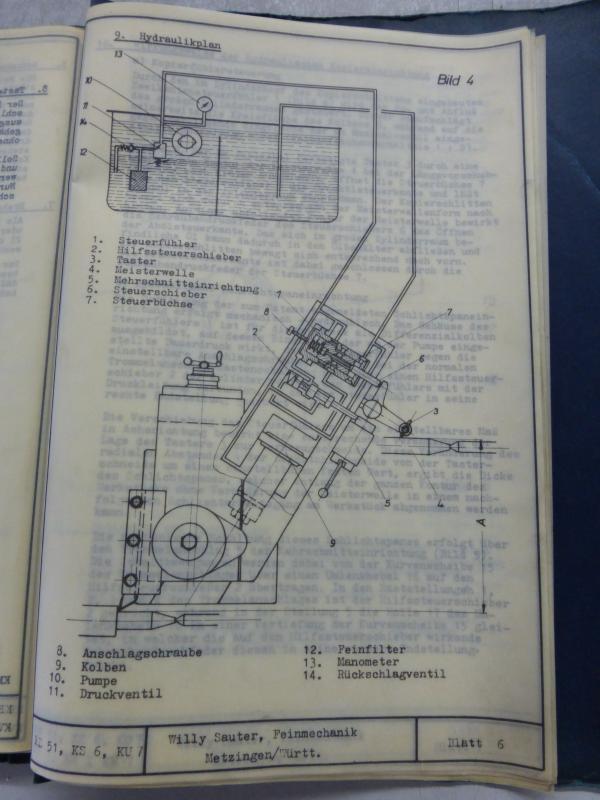

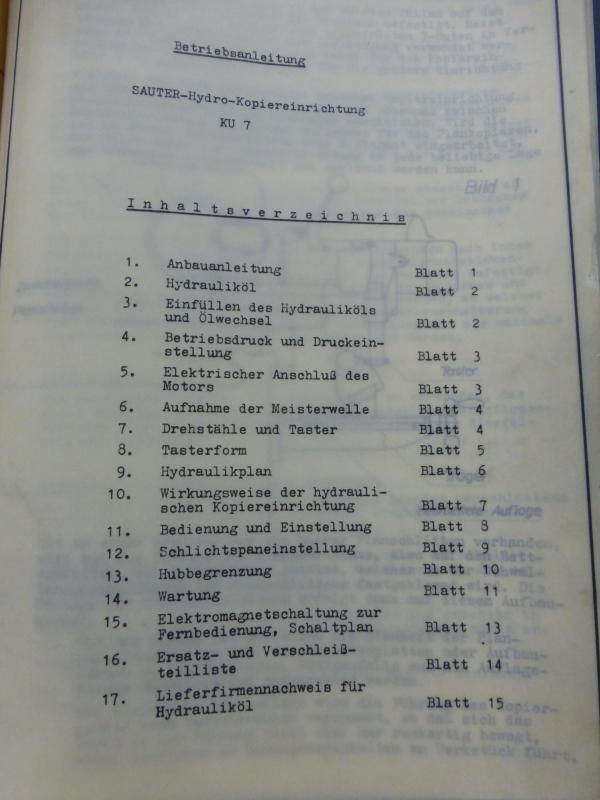

- Bedienungsanleitung

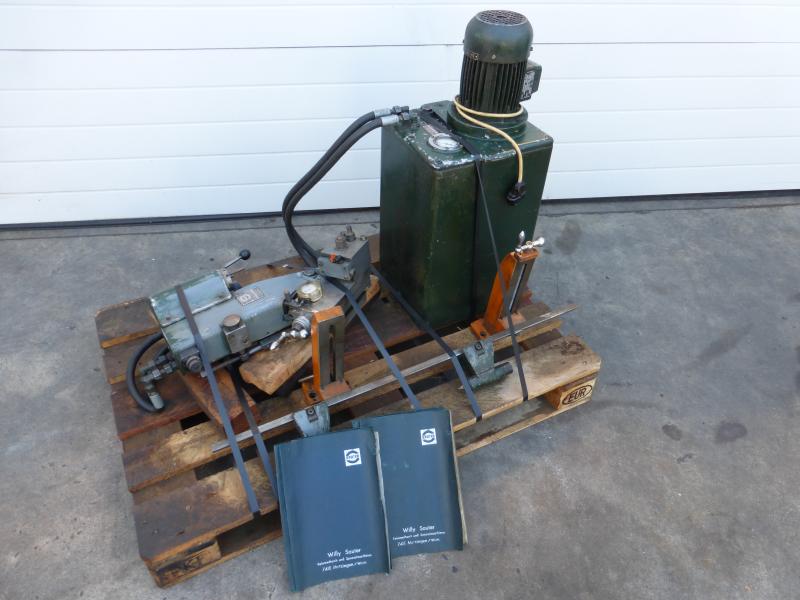

Gesamtgewicht Kopiereinrichtung mit Hydraulikaggregat: 160 kg
Die Kopiereinrichtung stammt von einer Drehmaschine.
