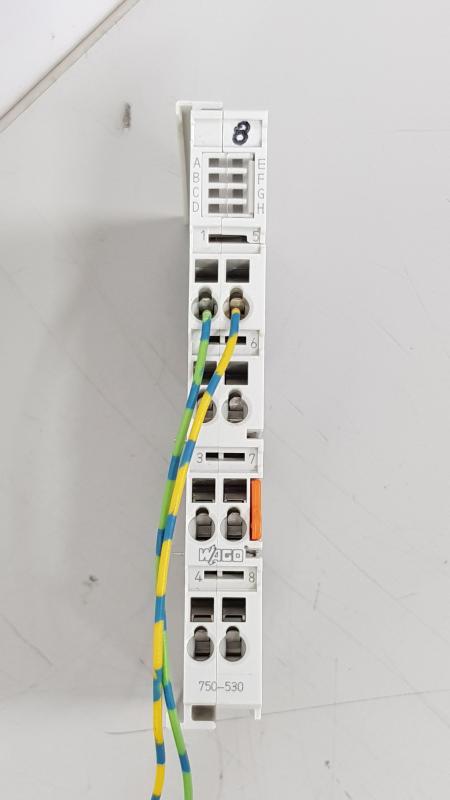

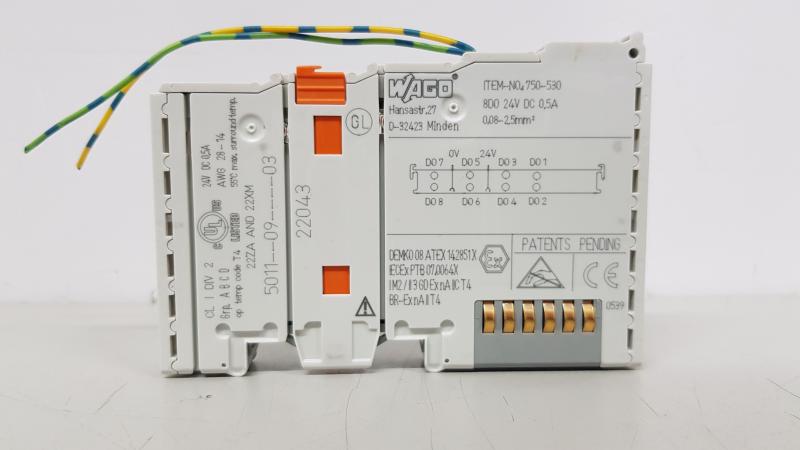

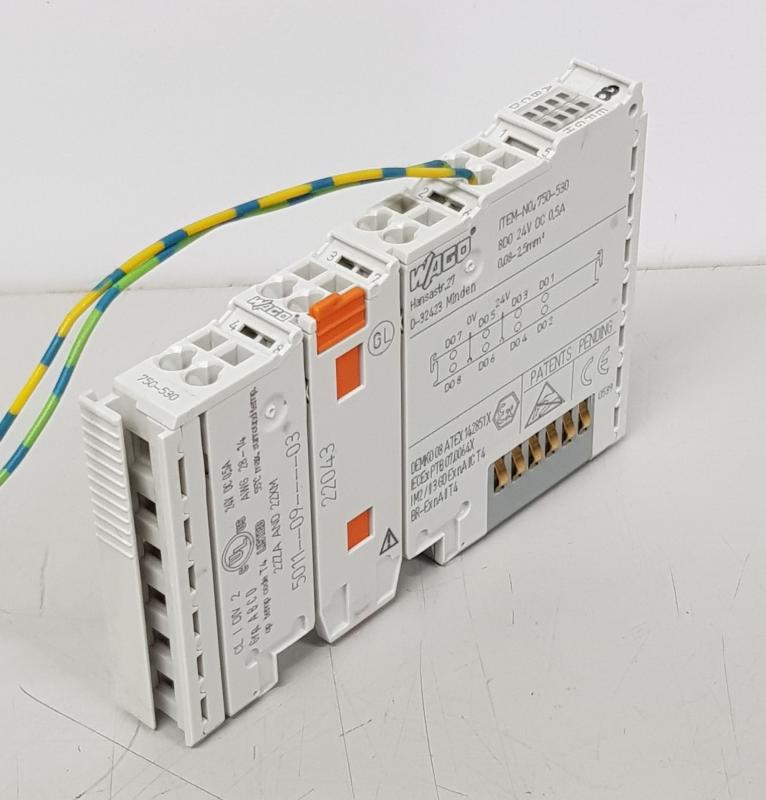

I/O System Module 8-Kanal-Digitalausgang
I/O System Module 8-Kanal-Digitalausgang
Feldbus Koppler, Coupler Module, Bus Koppler, WAGO System 750/753
WAGO Typ 750-530
Anzahl der digitalen Ausgänge 8
Anzahl der Kanäle insgesamt (Modul) 8
Signalart Digital
Signalart Spannung DC 24 V
Aktoranschluss 8 x (1 Leiter)
Ausgangscharakteristik positivschaltend
Ausgangsstrom je Kanal 0,5A
Ausgangstrom kurzschlussfest
Schaltfrequenz max. 2 kHz
Lastart ohmsch, induktiv, Lampenlast
Absorbierbare Energie max. (einmaliges Abschalten) 0,9J
Datenbreite Ausgangsdaten (intern) max. 8Bit
Versorgungsspannung System DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung (5 V) 25mA
Versorgungsspannung Feld DC 24 V (-25 … +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung (nur Versorgungsspannung Feldseite) über Federkontakt)
Stromaufnahme Feldversorgung (Modul ohne externe Last) 15mA
Potentialtrennung 500 V System/Feld
Anzeigeelemente LED (A-H) grün: Status DO 1 … DO 8
Anzahl Leistungskontakte eingehend 2
Anzahl Leistungskontakte ausgehend 2
Stromtragfähigkeit der Leistungskontakte 10A
Anschlusstechnik: I/O 8 x CAGE CLAMP® (Ausgänge)
Montageart Tragschiene 35
Farbe lichtgrau
Gehäusewerkstoff Polycarbonat, Polyamid 6.6
Abmessung BxHxT 12 x 100 x 68 mm
Gewicht 49 g
25 Stück vorhanden, Preisangabe je Stück.
