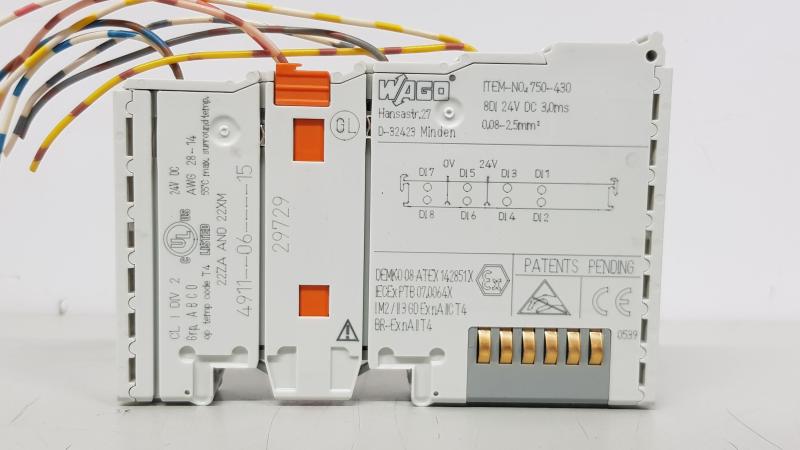

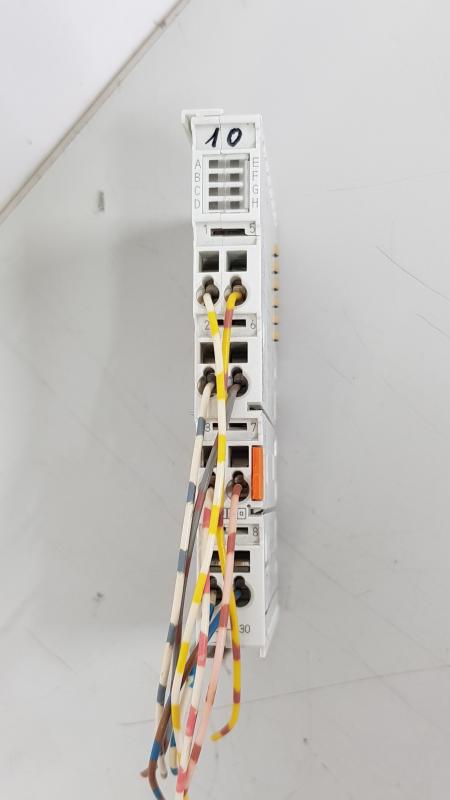

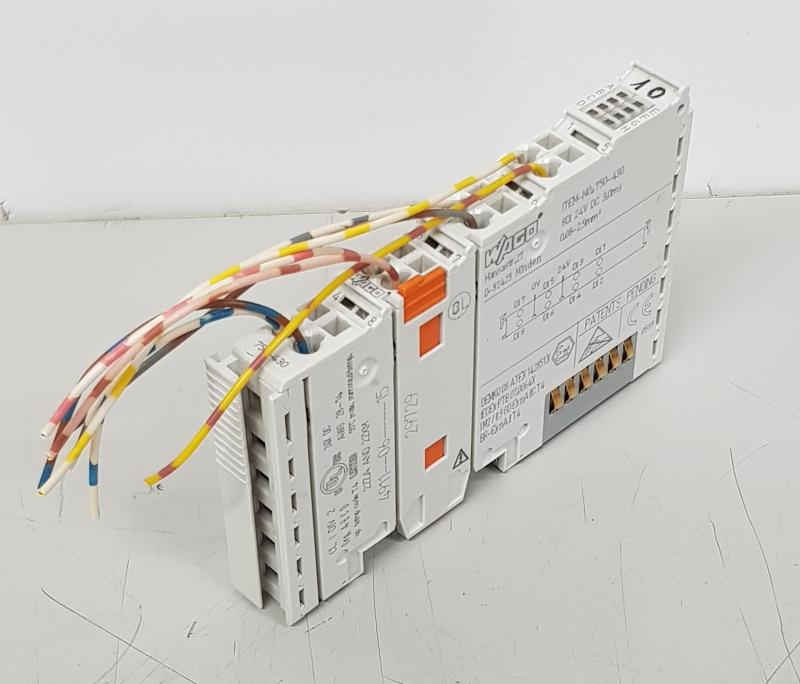

I/O System Module 8-Kanal-Digitaleingang
I/O System Module 8-Kanal-Digitaleingang
Feldbus Koppler, Coupler Module, Bus Koppler, WAGO System 750/753
WAGO Typ 750-430
Anzahl der digitalen Eingänge 8
Anzahl der Kanäle insgesamt (Modul) 8
Signalart Digital
Signalart Spannung DC 24 V
Sensoranschluss 8 x (1 Leiter)
Eingangscharakteristik positivschaltend
Eingangsfilter (digital) 3ms
Eingangsstrom je Kanal bei Signal (1) typ. 2,8mA
Spannungsbereich für Signal (0) DC −3 … +5 V
Spannungsbereich für Signal (1) DC 15 … 30 V
Datenbreite Eingangsdaten (intern) max. 8Bit
Versorgungsspannung System DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung (5 V) 17mA
Versorgungsspannung Feld DC 24 V (-25 … +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung (nur Versorgungsspannung Feldseite) über Federkontakt)
Potentialtrennung 500 V System/Feld
Anzeigeelemente LED (A-D) grün: Status DI 1, DI 3, DI 5, DI 7; LED (E-H) grün: Status DI 2, DI 4, DI 6, DI 8
Anzahl Leistungskontakte eingehend 2
Anzahl Leistungskontakte ausgehend 2
Stromtragfähigkeit der Leistungskontakte 10A
Anschlusstechnik: I/O 8 x CAGE CLAMP® (Eingänge)
Montageart Tragschiene 35
Farbe lichtgrau
Gehäusewerkstoff Polycarbonat, Polyamid 6.6
Abmessung BxHxT 12 x 100 x 68 mm
Gewicht 47 g
23 Stück vorhanden, Preisangabe je Stück.
