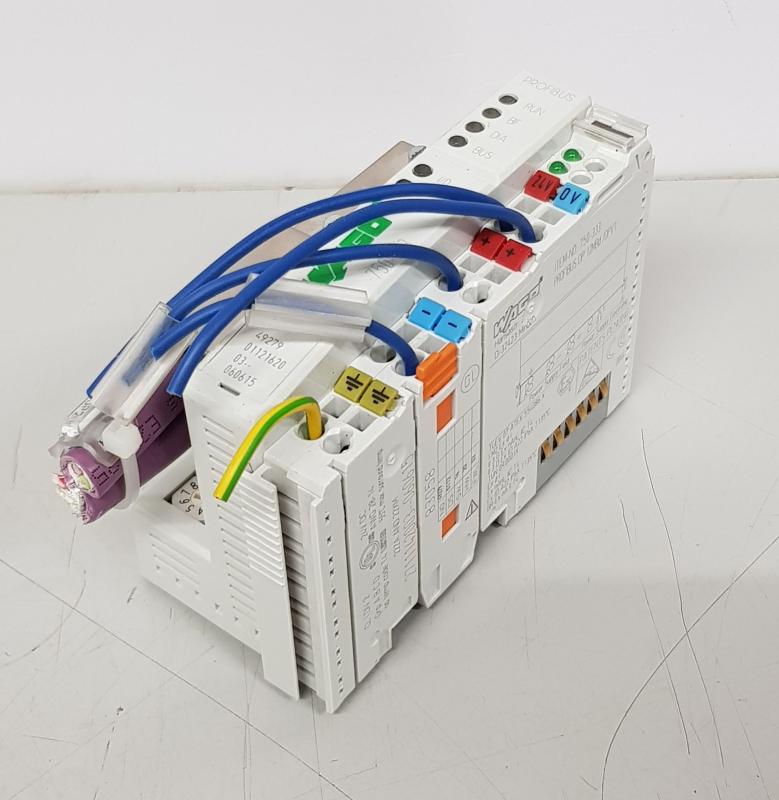

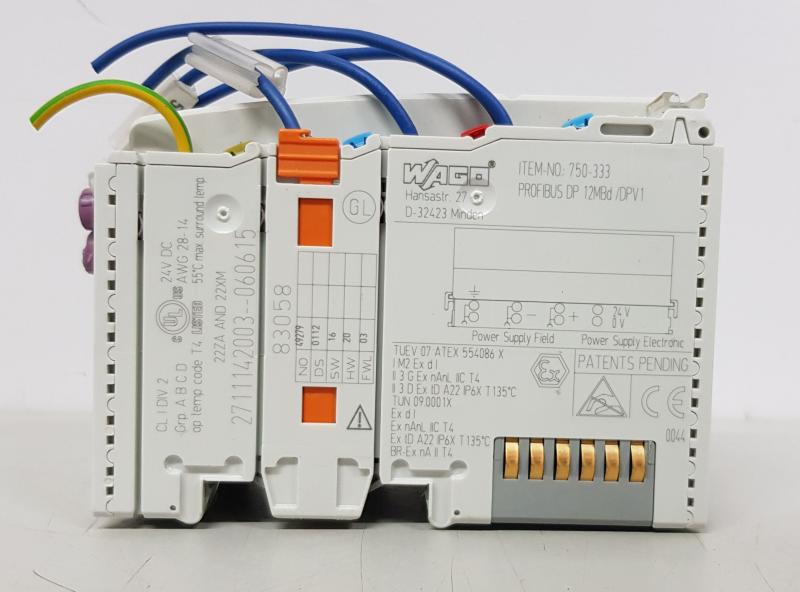

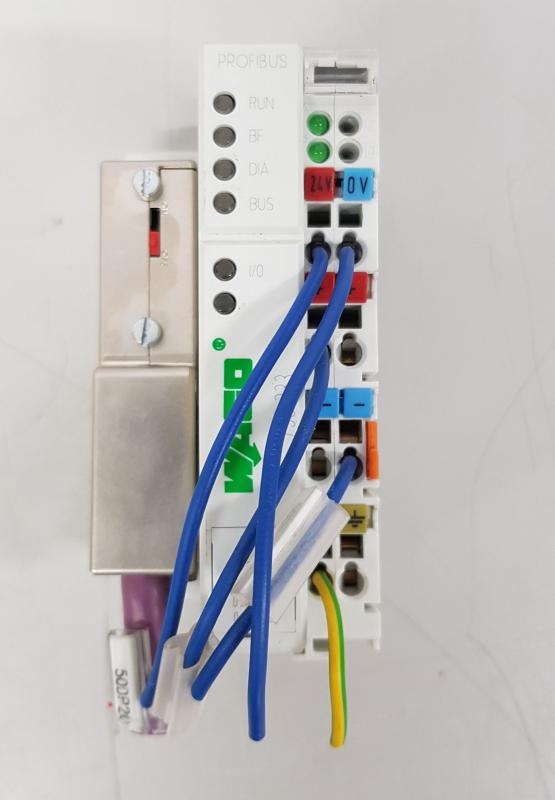

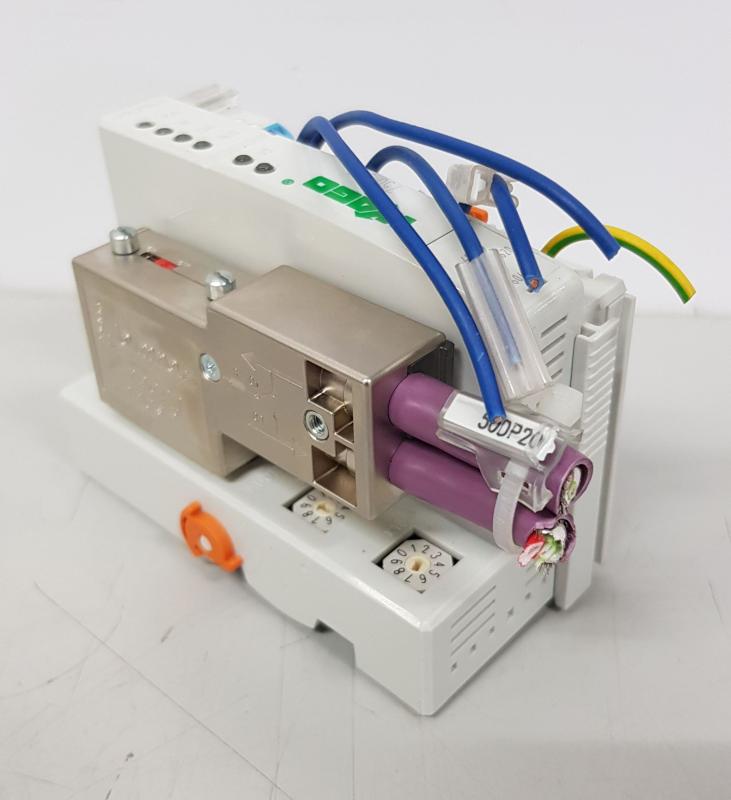

I/O System Module Feldbuskoppler PROFIBUS DP; 2. Generation; 12 MBd
I/O System Module Feldbuskoppler PROFIBUS DP; 2. Generation; 12 MBd
Feldbus Koppler, Coupler Module, Bus Koppler, WAGO System 750/753
WAGO Typ 750-333
Achtung: Projektierungsdateien (GSD) nötig!
Kommunikation PROFIBUS
Anzahl der Feldbusknoten am Master max. 96
Anzahl der E-/A-Punkte 6.000
Übertragungsrate 9,6 kBd … 12 MBd
Bussegmentlänge max. 1200 m
Übertragungsmedium Cu-Kabel entsprechend EN 50170
Übertragungszeit typ. 1 ms (10 Koppler; je 32 digitale E/A und 12 Mbaud) max. 3,3 ms
Anzahl Module pro Knoten max. 63
Anzahl Module ohne Busverlängerung max. 63
Ein- und Ausgangsprozessabbild (Feldbus) max. 244 Byte/244 Byte
Versorgungsspannung System DC 24 V (-25 … +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss)
Stromaufnahme Systemversorgung (5 V) 200mA
Summenstrom für Systemversorgung 1.800mA
Versorgungsspannung Feld DC 24 V (-25 … +30 %); über Leistungskontakte
Eingangsstrom typ. bei Nennlast (24 V) 500mA
Netzteilwirkungsgrad typ. bei Nennlast (24 V) 87%
Potentialtrennung 500 V System/Feld
Anzahl Leistungskontakte ausgehend 3
Stromtragfähigkeit der Leistungskontakte 10A
Norm EN 50170
Anschlusstechnik: PROFIBUS: 1 x Buchse D-Sub 9, Versorgung: 8 x CAGE CLAMP®
Montageart Tragschiene 35
Farbe lichtgrau
Gehäusewerkstoff Polycarbonat, Polyamid 6.6
Abmessung BxHxT 51 x 100 x 71 mm
Gewicht 183 g
