Inkrementaler Messtaster, Glasmaßstab, Längenmesssystem, Linear Scale

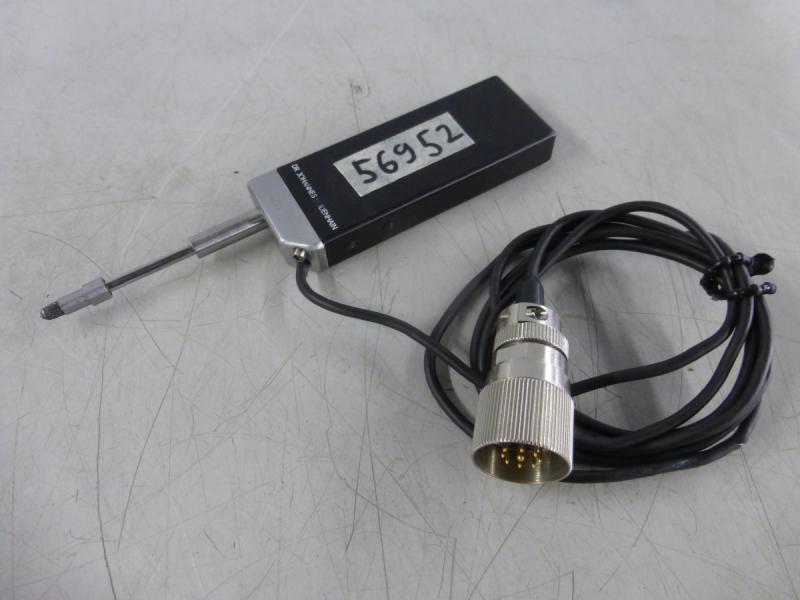

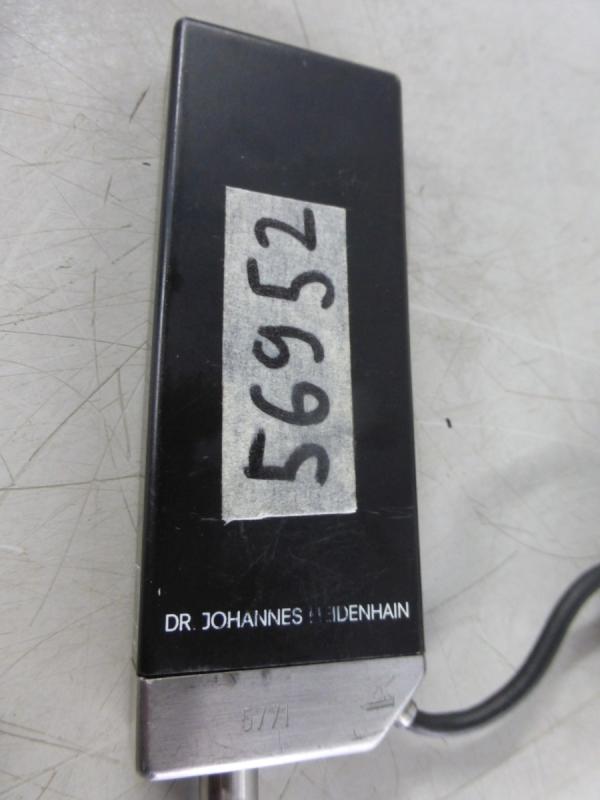

Inkrementaler Messtaster HEIDENHAIN METRO
Glasmaßstab, Längenmesssystem, Linear Scale
TYP: MT 30 B

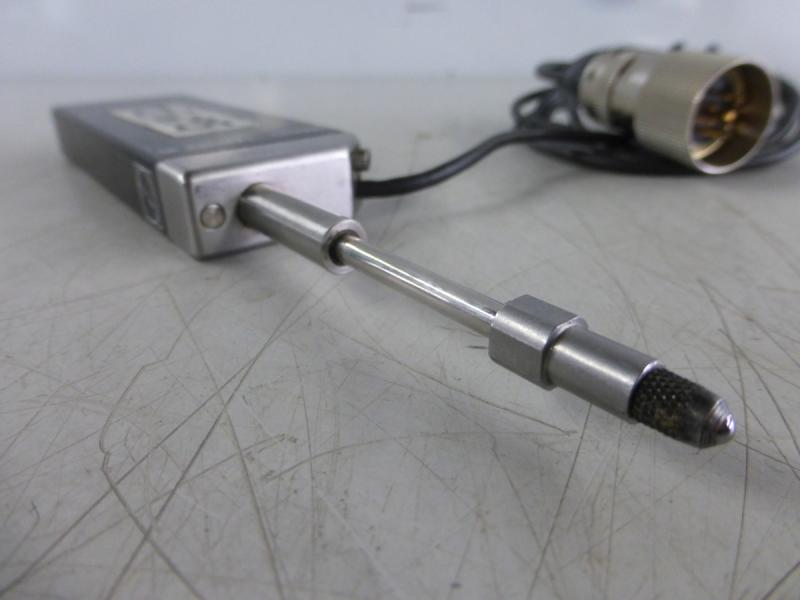

Messtaster mit gleitgeführtem Messbolzen
Maßverkörperung DIADUR-Teilung auf Glas
Messverfahren inkremental
Teilungsperiode 10 µm
Systemgenauigkeit ± 0,5 µm
Messlänge 30 mm
Signalperiode 10 µm
Referenzmarke eine (5 mm vor oberem Anschlag)
Befestigungsart inspannschaft D= 8 mm
Betriebslage beliebig
Elektrisch zulässige Verfahrgeschwindigkeit ≤ 60 m/min

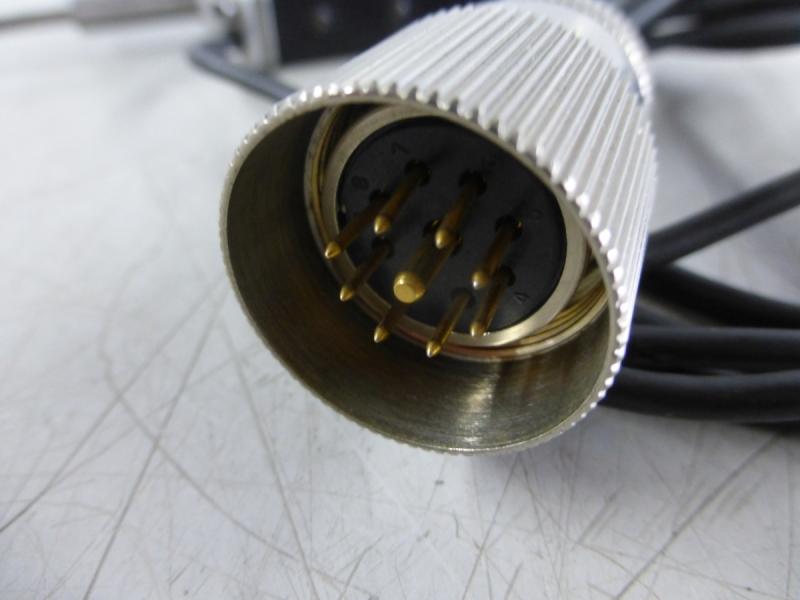

Elektrischer Anschluss Stecker M23, Stift, 9-polig
Kabellänge 1,5 m
Spannungsversorgung DC 5 V (±5 %)
Gewicht ca. 250 g
Abmessung 190 X 42,2 X 17,2 mm
Messtaster nicht funktionsfähig, reparatutbedürftig
- Zählt nicht zuverlässig / Kabelbruch am Stecker
Glasmaßstab, Längenmesssystem, Linear Scale
TYP: MT 30 B
Messtaster mit gleitgeführtem Messbolzen
Maßverkörperung DIADUR-Teilung auf Glas
Messverfahren inkremental
Teilungsperiode 10 µm
Systemgenauigkeit ± 0,5 µm
Messlänge 30 mm
Signalperiode 10 µm
Referenzmarke eine (5 mm vor oberem Anschlag)
Befestigungsart inspannschaft D= 8 mm
Betriebslage beliebig
Elektrisch zulässige Verfahrgeschwindigkeit ≤ 60 m/min
Elektrischer Anschluss Stecker M23, Stift, 9-polig
Kabellänge 1,5 m
Spannungsversorgung DC 5 V (±5 %)
Gewicht ca. 250 g
Abmessung 190 X 42,2 X 17,2 mm
Messtaster nicht funktionsfähig, reparatutbedürftig
- Zählt nicht zuverlässig / Kabelbruch am Stecker
