L + Z Drehmaschine

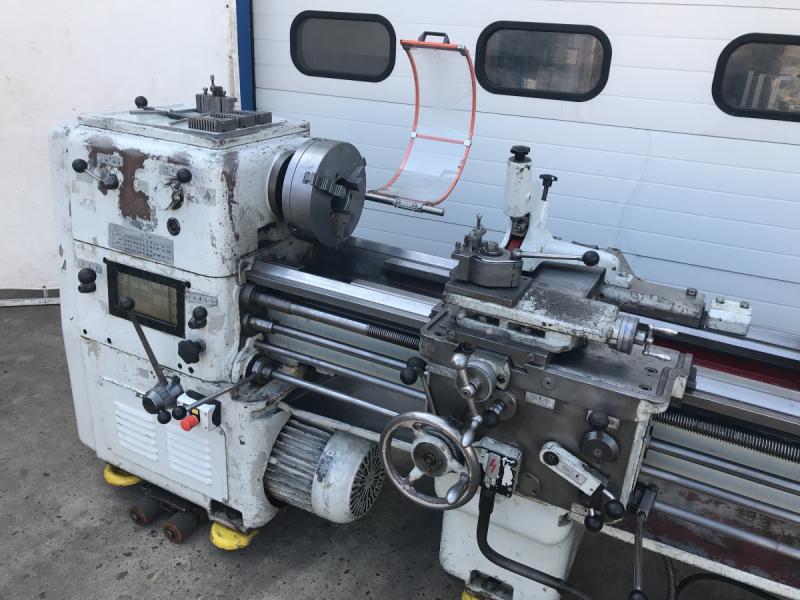

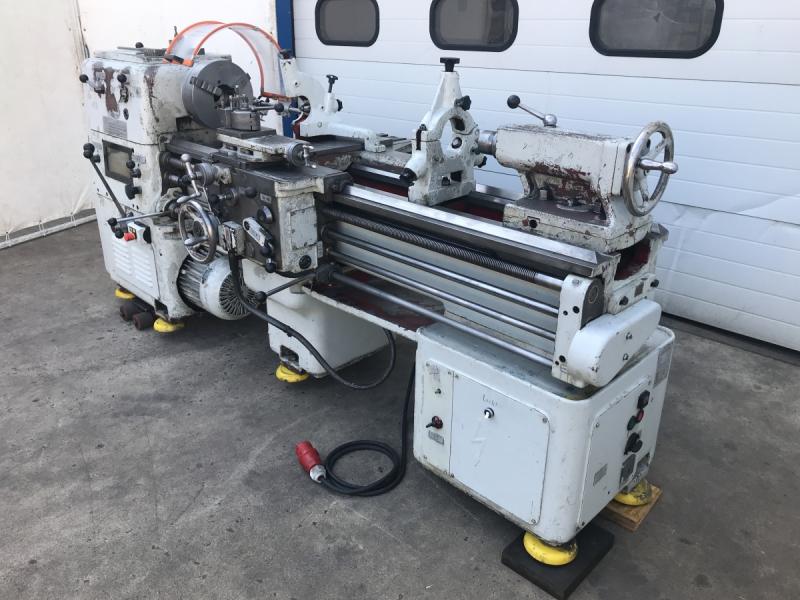

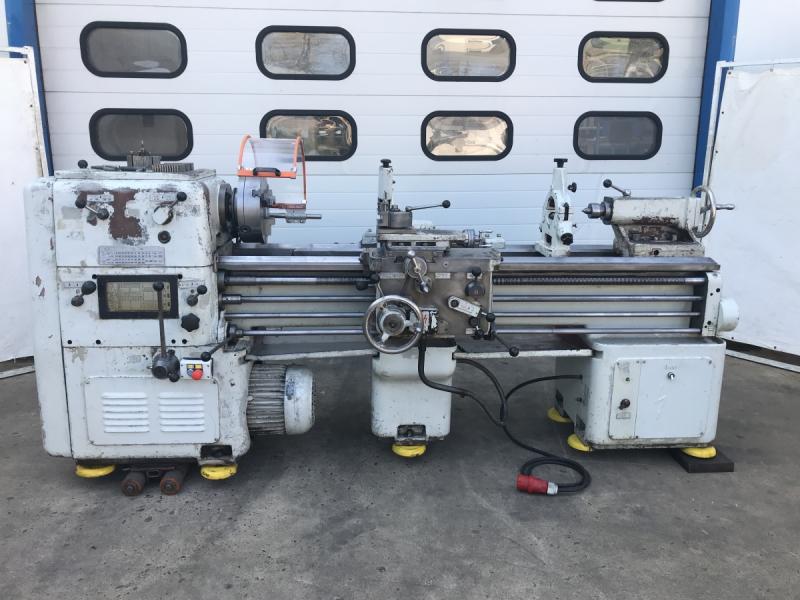

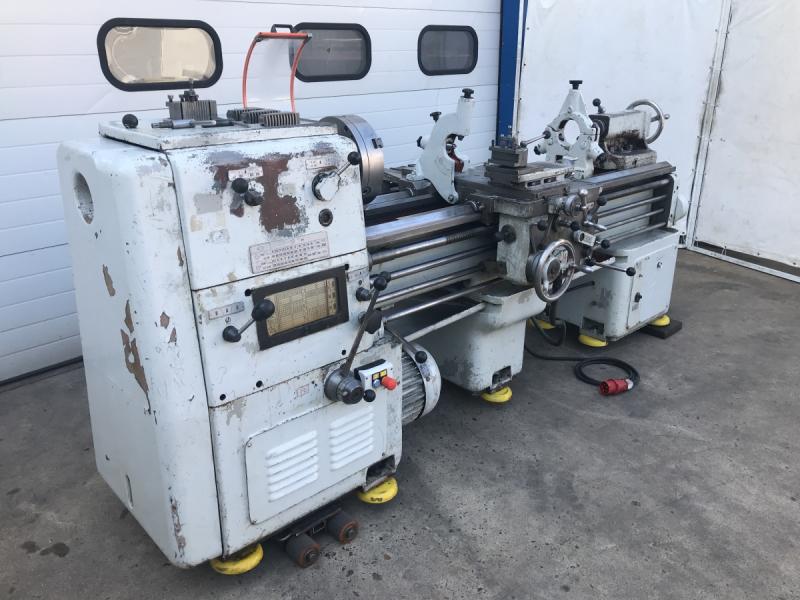

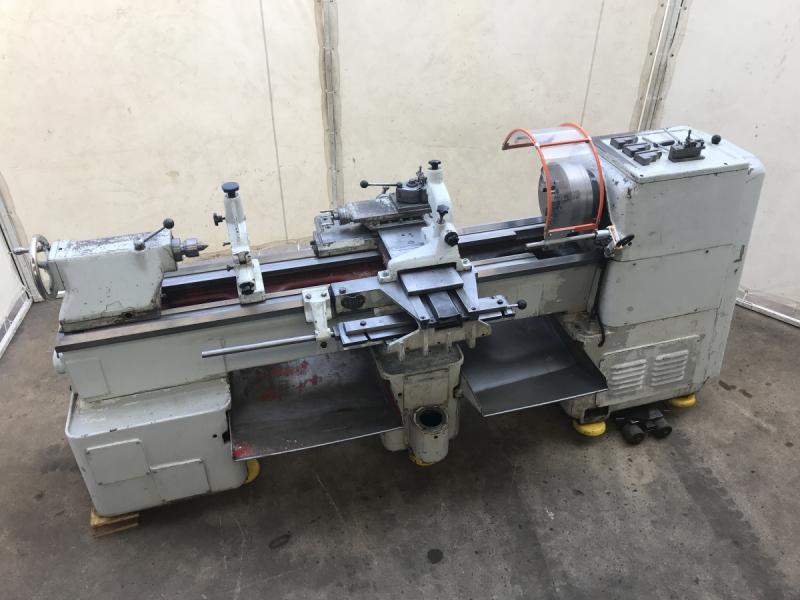

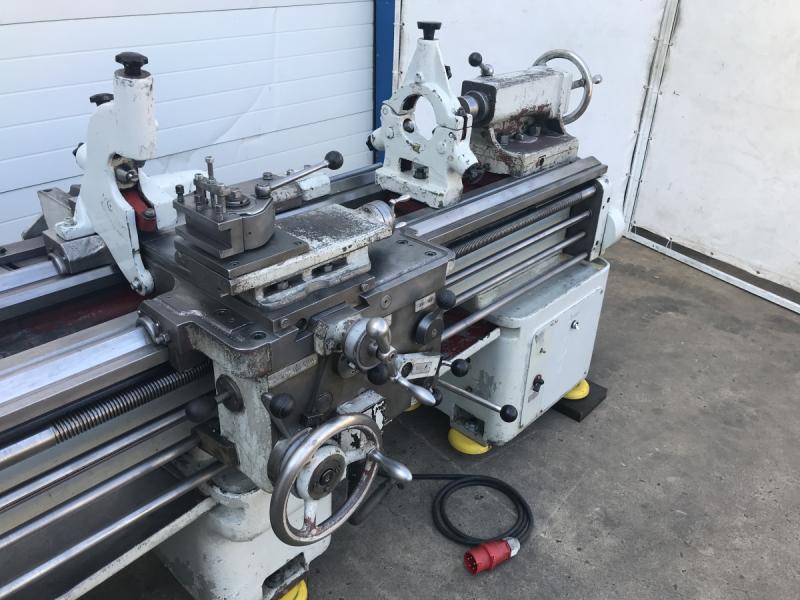

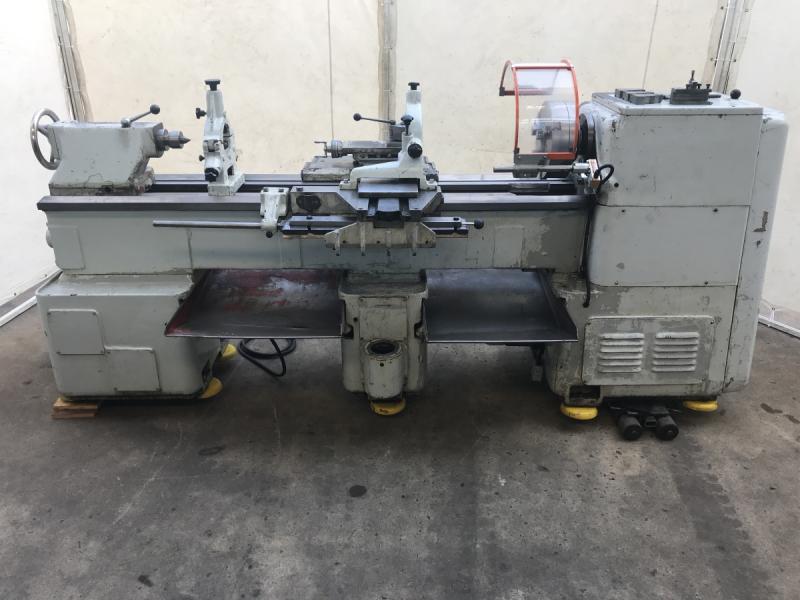

L + Z Drehmaschine WAFUM Typ TUD 40
Masch. Nr. 35689 Baujahr 1975
Spitzenweite 1500 mm
Drehdurchmesser über Bett Ø 440 mm
Spitzenhöhe über Bett 220 mm
Spitzenhöhe über Support Ø 125 mm
Spindelbohrung Ø 56 mm

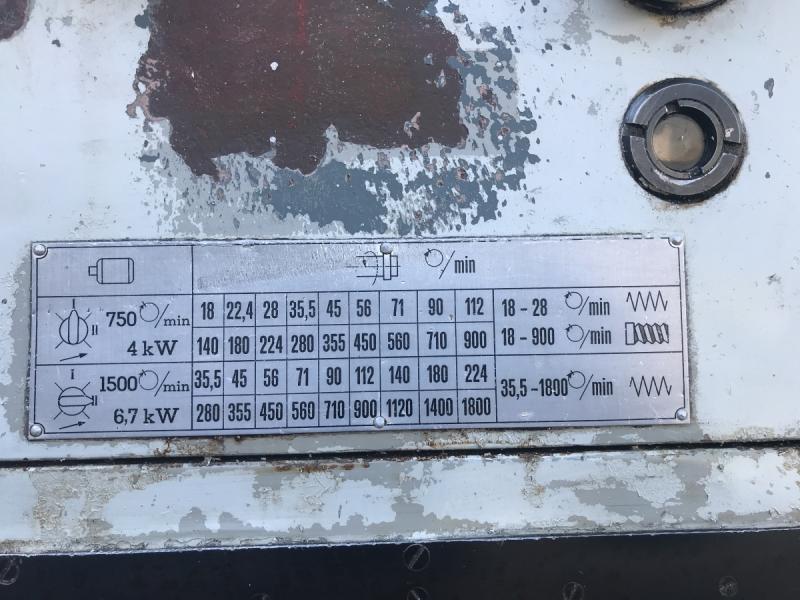

Spindeldrehzahl 18 - 1800 U/min. 36 Stufen
Futterflansch Kurzkegel DIN 55027 Gr. 6
Reitstockinnenkegel MK 5
Antriebsleistung 4 und 6,7 KW

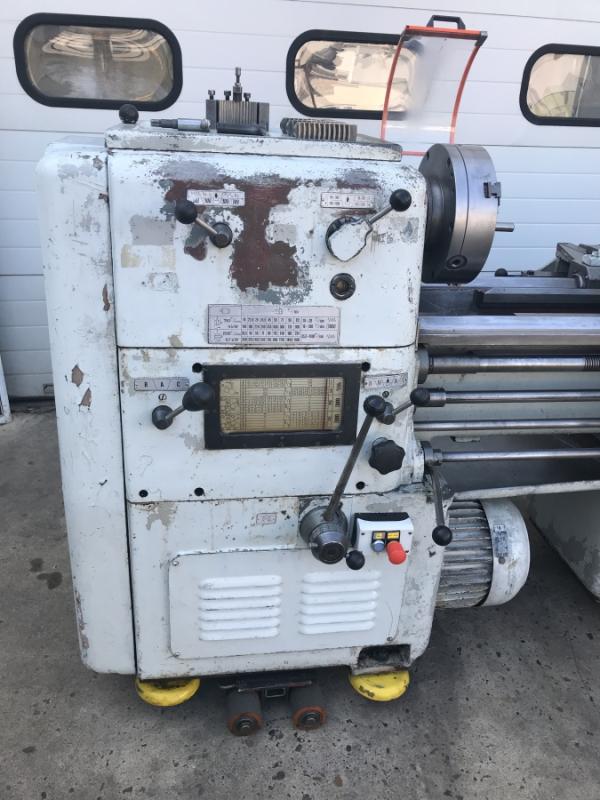

- Spindeldrehzahl über 2 Motordrehzahlen und 18 Getriebestufen

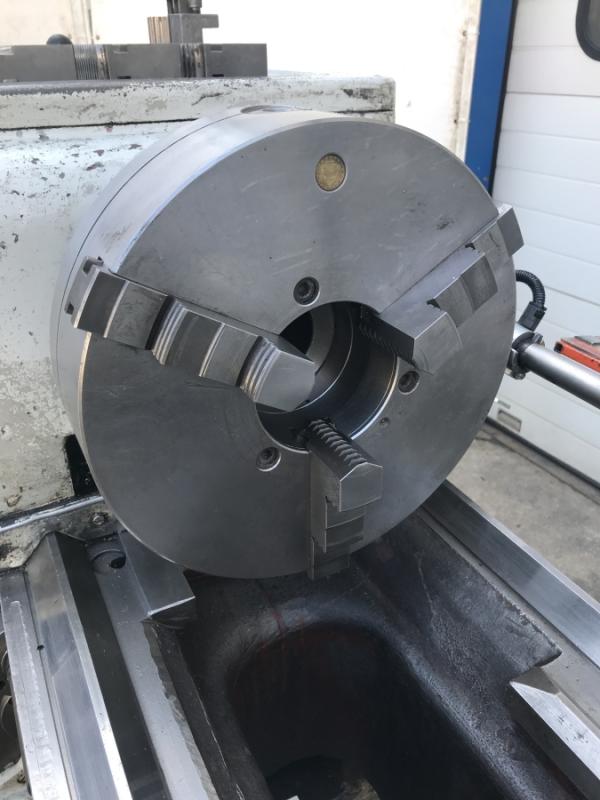

- 3-Backen Drehfutter Ø 315 mm BISON mit 2 Satz Futterbacken (Dreh- und Bohrbacken)

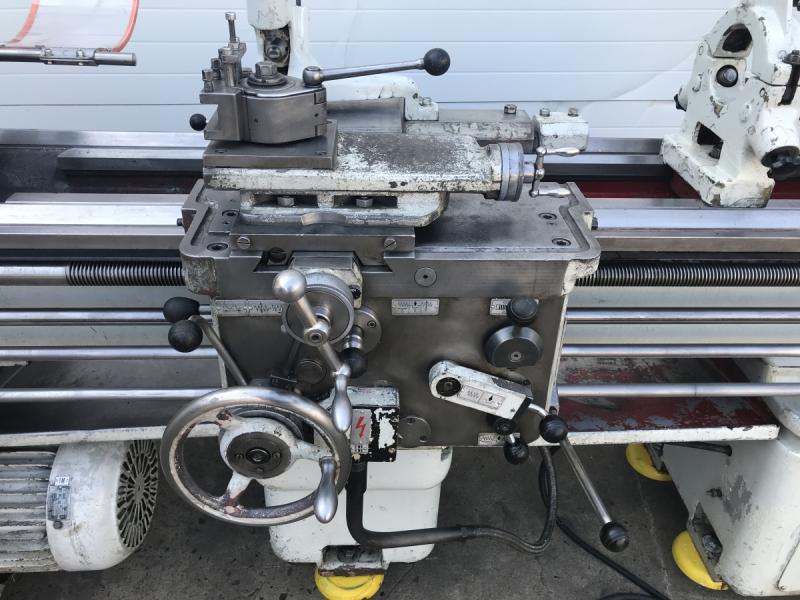

- Schnellwechsel-Stahlhalter MULTIFIX Gr. B mit 2 Stück Wechselkassetten

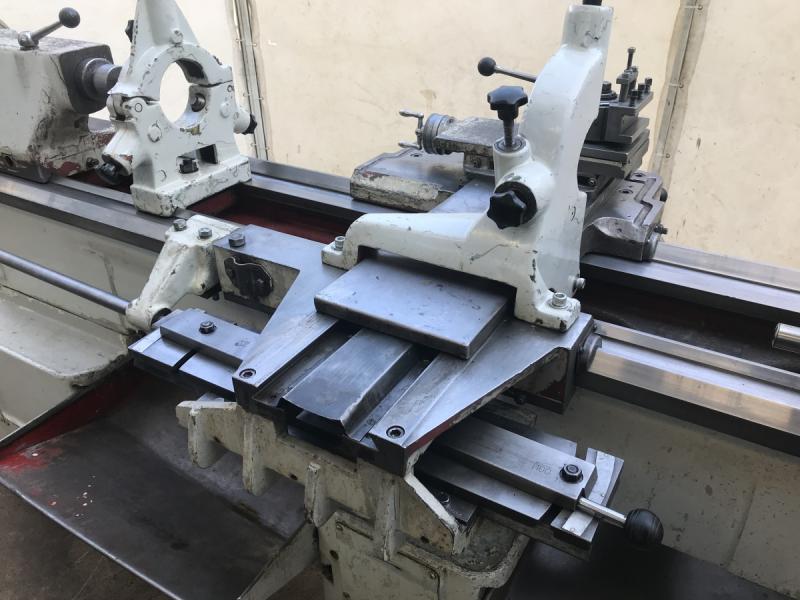

- feststehende Lynette mit Gleitlager innen Ø 125 mm
- mitlaufende Lynette mit Gleitlager innen Ø 100 mm
- Leitlieneal zum drehen schlanker Kegel mit autom. Längsvorschub
- 1 Stück mitlaufende Zentrierspitze
- aufklappbarer Futterschutz
Platzbedarf L x B x H 3100 x 1200 x 1450 mm
Gewicht 3000 kg
guter Zustand
