Leistungsschütz, Lastschütz
Leistungsschütz, Lastschütz, Luftschütz, Schütz, Leistungsschalter,
Netzschütz, Motorschütz

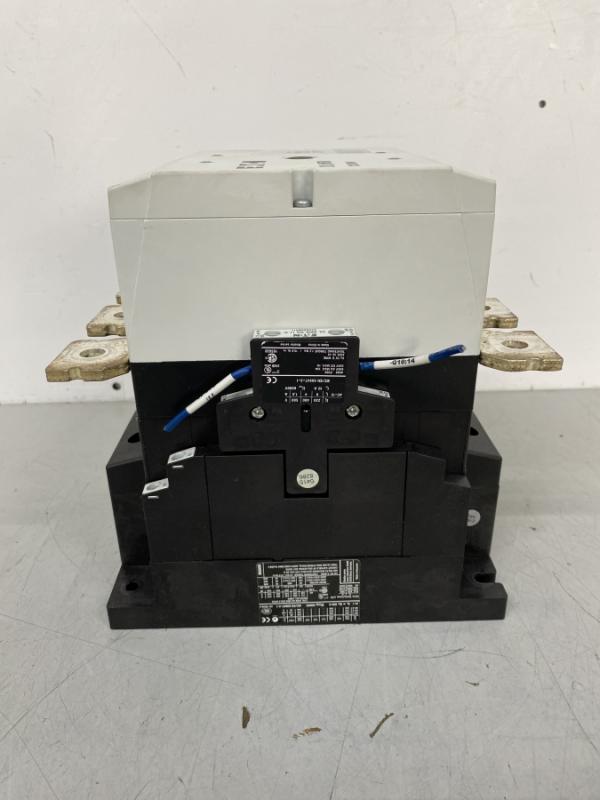

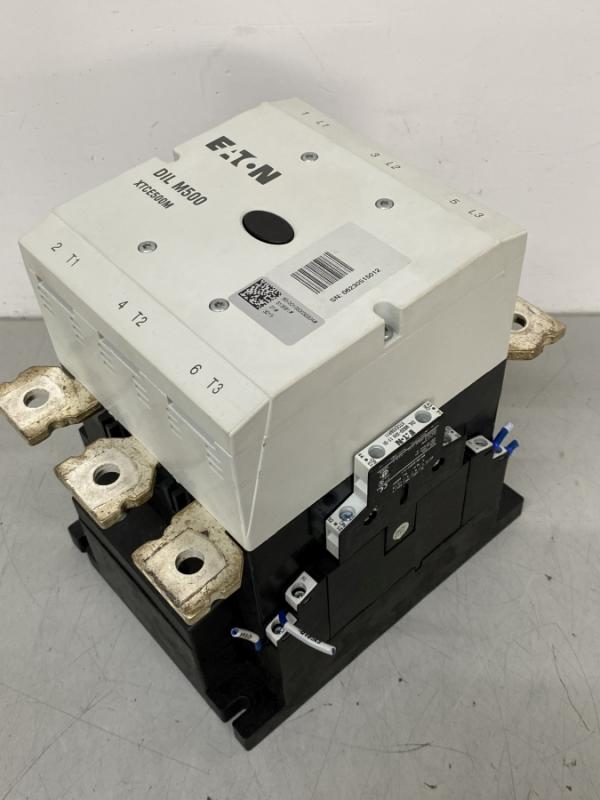

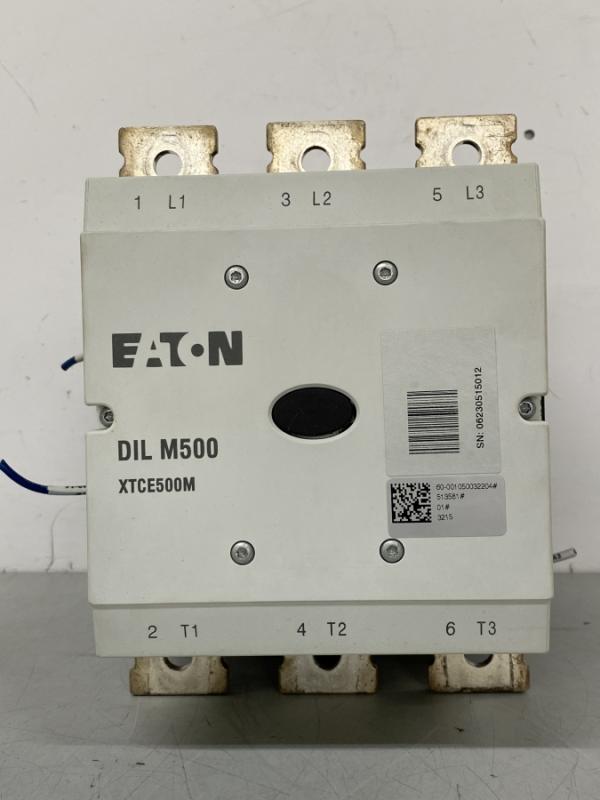

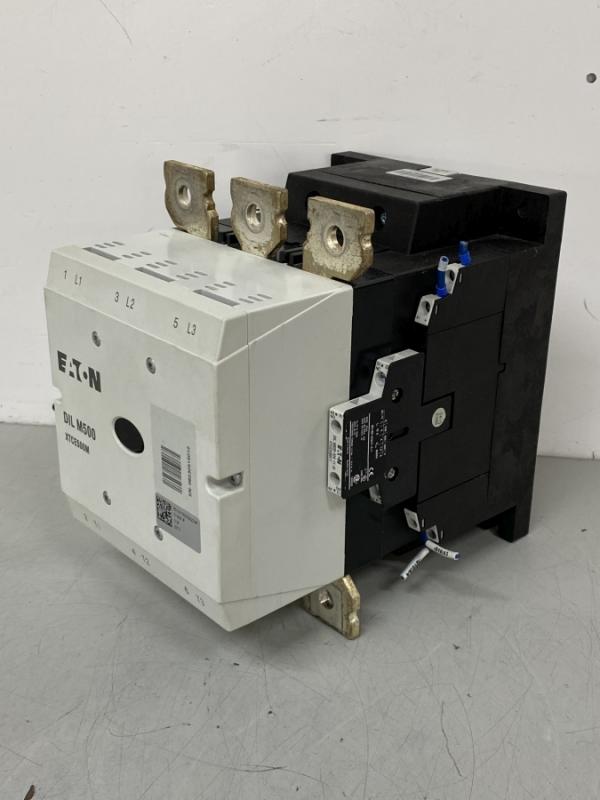

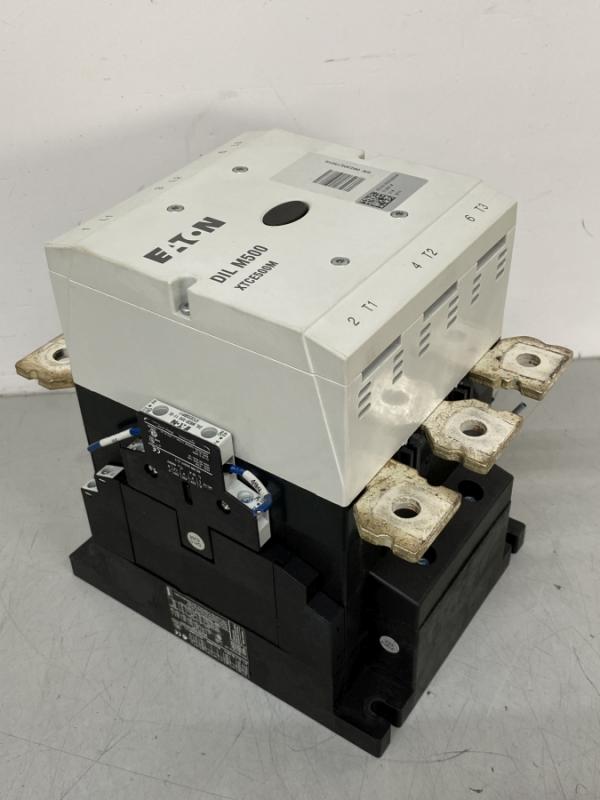

MOELLER / EATON Typ: DIL M500 XTCE500M

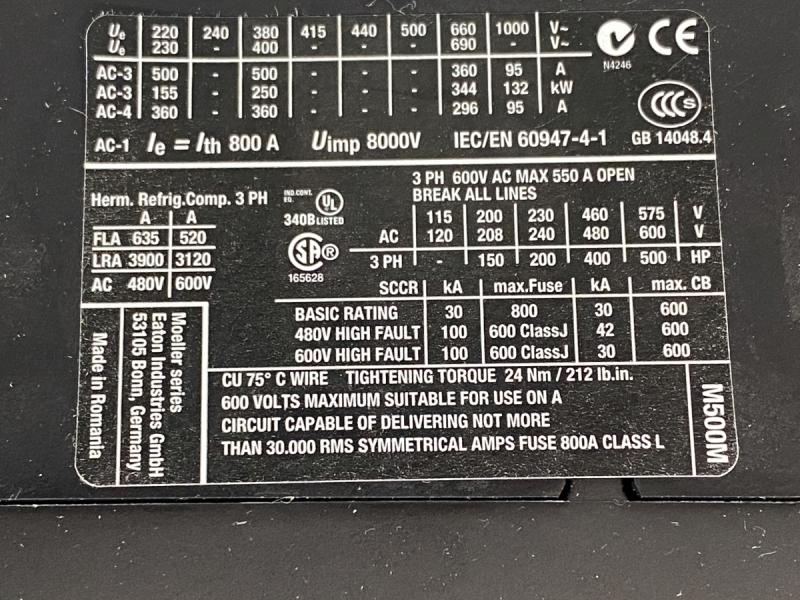

Schaltleistung bei 400 Volt AC-3: 250 kW
Schaltstrom bei 400 Volt AC-3: 500 A
Schaltleistung bei max. 1000 Volt (AC-3): max. 132 kW
Spulenspannung: 24 - 48 V DC
Bemessungsbetriebsstrom Ie: 800 A
Bemessungsstoßspannungsfestigkeit Uimp: 8000 V
Anzahl Hauptkontakte: 3

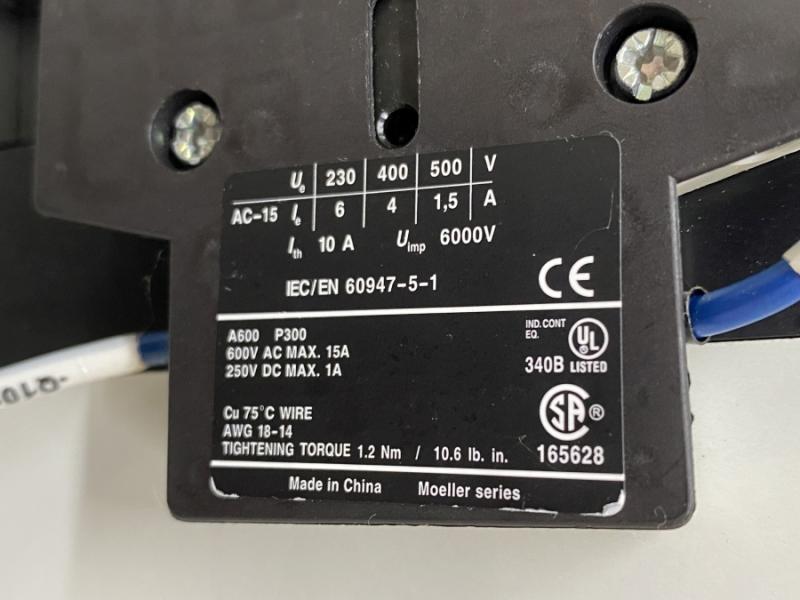

Anzahl Hilfskontakte Schliesser: 2
Anzahl Hilfskontakte Öffner: 2

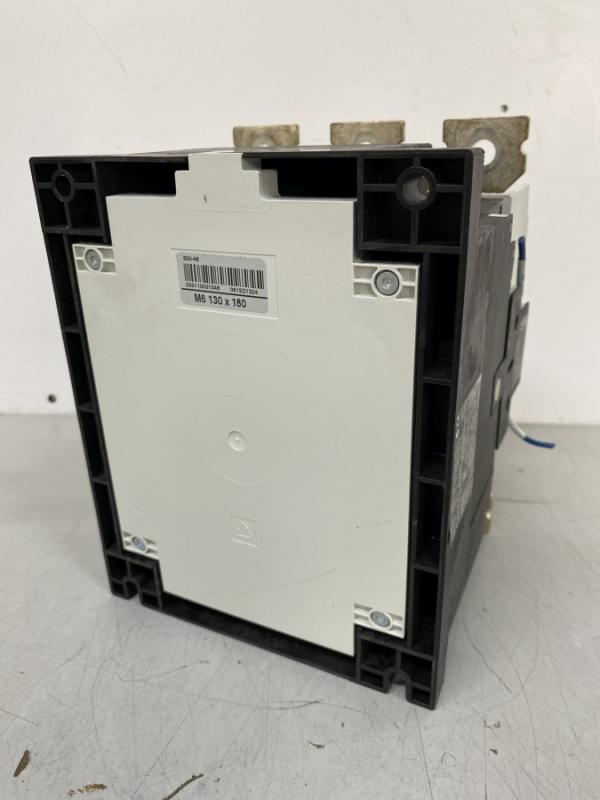

Montage: Auf Montageplatte verschrauben
- Direkt über SPS Halbleiterausgang schaltbar
- Anschlüsse A1 + A2: Es muss dauerhaft die Netzspannung anliegen.Erst wenn die Elektronik über A1/A2 versorgt ist, schaltet das Schütz frei, sobald an A3/A4 bzw. A10/A11 das entsprechende Steuersignal eingeht.
- Anschlüsse A3 + A4: SPS-Steuereingang (PLC Input) - Funktion: Dies sind die Signaleingänge für die direkte Ansteuerung des Schützes durch Halbleiterausgänge einer SPS.
- Anschlüsse A10 + A11: Elektronik-Steuereingang (Befehlsgeräte) - Funktion: Diese Klemmen dienen dem Anschluss von herkömmlichen, externen Befehlsgeräten (wie Not-Aus-Tastern, Koppelrelais oder Hand-Aus-Auto-Schaltern).
Abmessung B x H x T: 160 x 220 x 220 mm
Gewicht: ca. 9 kg
sehr guter Zustand - aus Versuchsanlage
