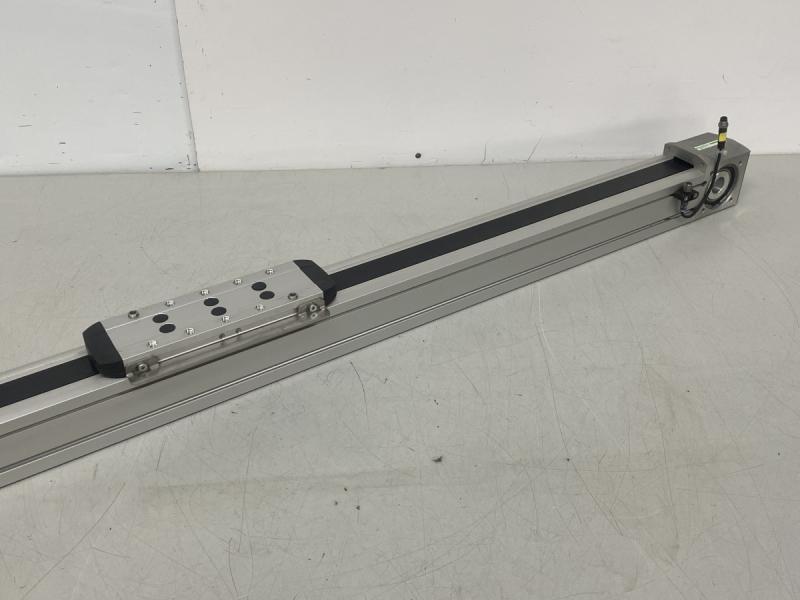

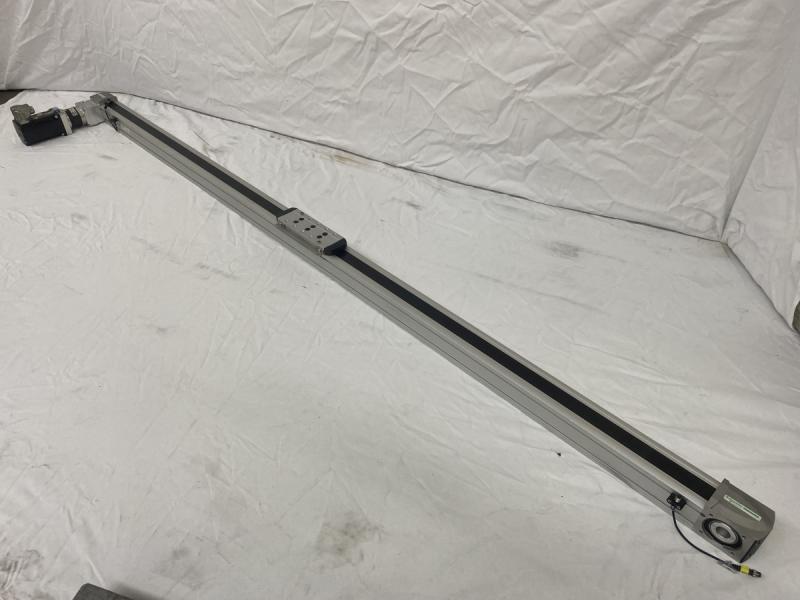

Linearachse mit Servomotor, Zahnriemenantrieb und Kugelumlaufführung
Als PDF speichern
Lager Nr.:
P61485
Hersteller:
LEXIUM - SCHNEIDER ELECTRIC
Typ:
PAS 4, B-Serie PAS42BBM1750 + BMH0701T06A2A
Baujahr:
2012
Linearachse mit Servomotor, Zahnriemenantrieb und Kugelumlaufführung
Linearführung, Servoantrieb
LEXIUM - SCHNEIDER ELECTRIC
SCHNEIDER ELECTRIC Typ PAS 4, B-Serie - PAS42BBM1750 + BMH0701T06A2A

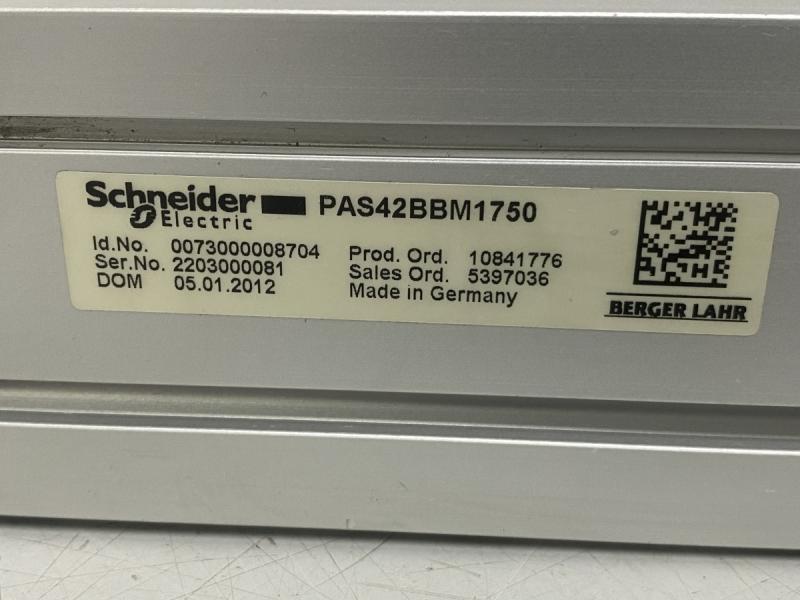

Id.No. 0073000008704, Prod. Ord. 10841776, Baujahr 2012
Achskörper Aluminium eloxiert
Profilgröße 60 x 60 mm
Typ der Führung Kugelumlaufführung
Antrieb Zahnriemen
Fahrweg 1750 mm
Vorschubkraft max. 800 N
Geschwindigkeit max. 5 m/s
Beschleunigung max. 5 m/s²
Antriebsmoment max. 20 Nm
Wiederholgenauigkeit +/- 0,05
Führungsbahnlänge 2140 mm
Führungsbahnbreite 60 mm
Führungsbahnhöhe 60 mm

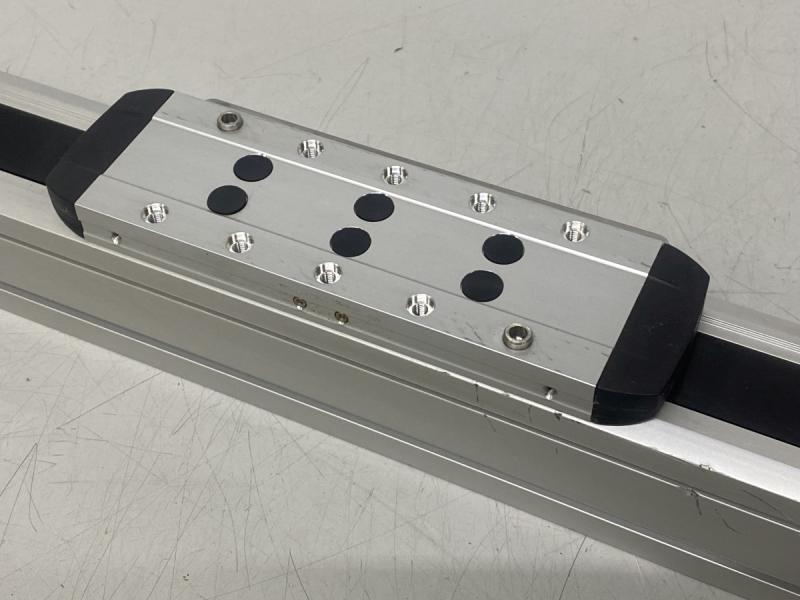

Laufwagenabmessung L x B x T 205 x 58 x 15 mm
Befestigung der Nutzlast 10 Stück Schraublöcher M 5, Rastermaß 30 x 45 mm
Montage Befestigung mit Spannpratzen oder Nutensteinen (nicht im Lieferumfang)

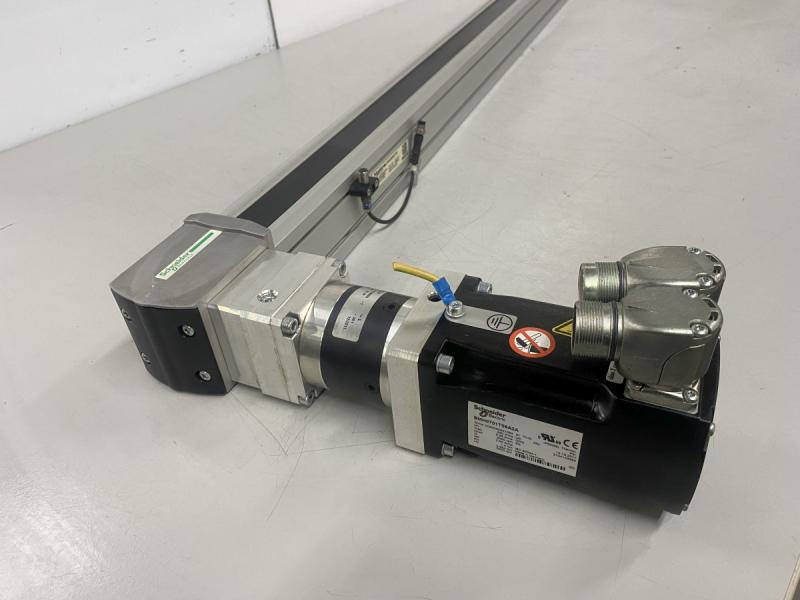

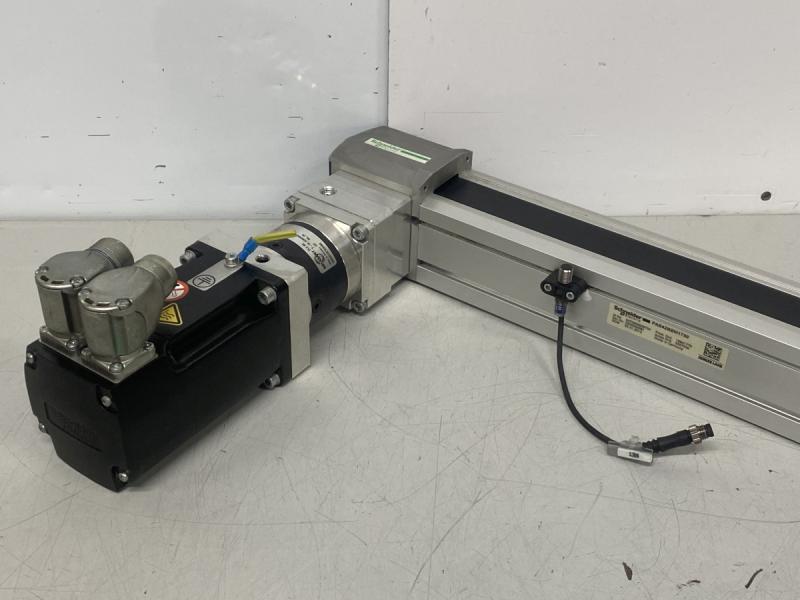

Antrieb Servomotor + Getriebe

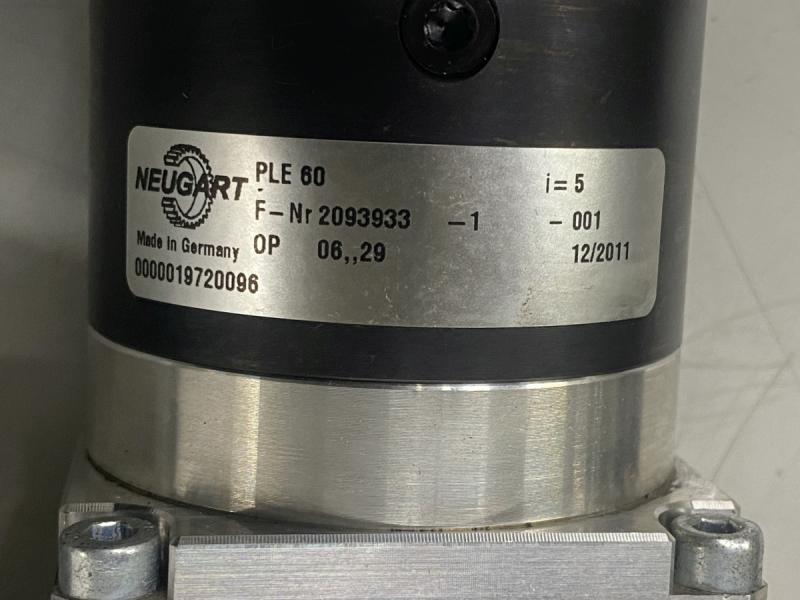

Getriebe Neugart PLE 60

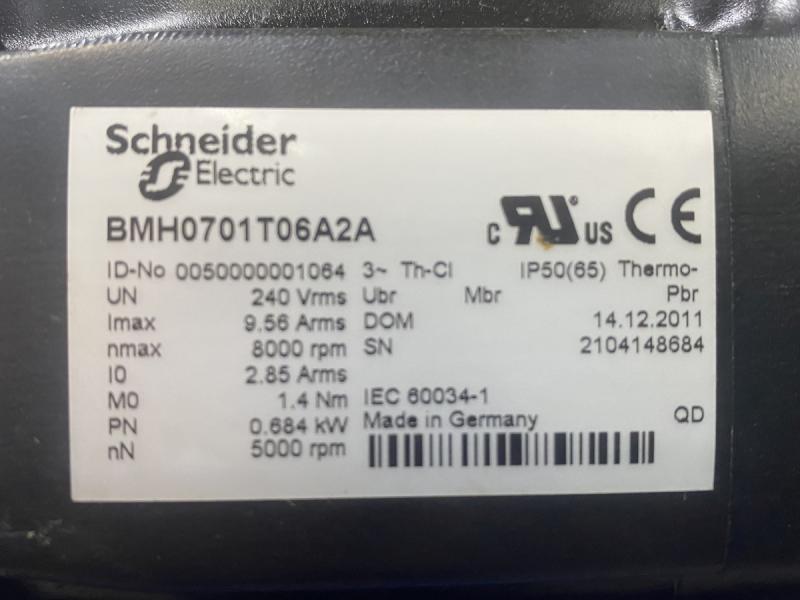

Servomotor Schneider BMH0701T06A2A
Nennspannung 240 Vrms
Stromaufnahme max. 9,56 A
Nennleistung 0,684 kW
Nenndrehzahl 5000 U/min

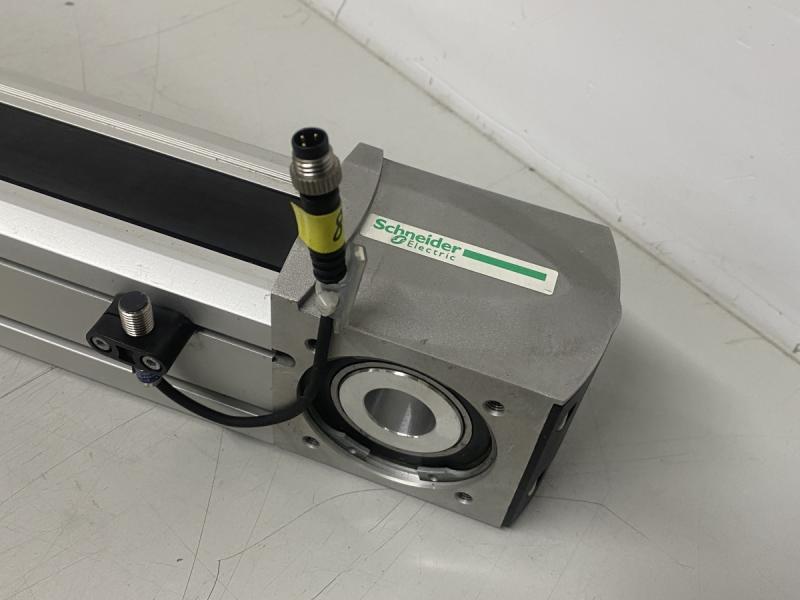

- 2 Sensoren zur Endlagenüberwachung
Gesamtabmessung L x B x H 2140 x 80 x 305 mm
Gewicht 16 kg
sehr guter Zustand
Passender Servoregler unter Lager Nr. 61488
