Nutenstoßkopf für Fräsmaschine, Stoßkopf Montage an Stelle vom Vertikalfräskopf, Fräskopf

900,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Anfragen/Bestellen

Ihre Anfrage

Anrede*

Vorname*

Nachname*

E-Mail*

Firma

Telefon*

Land*

Strasse und Hausnummer*

PLZ*

Stadt*

Notiz

Umsatzsteueridentnummer

Als PDF speichern

Lager Nr.: P59736

Hersteller: DECKEL

Typ: FP 1

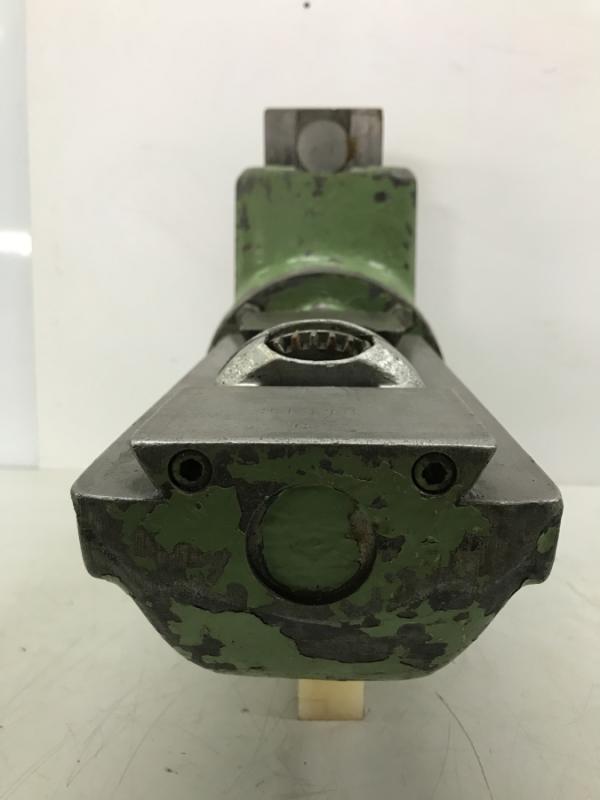

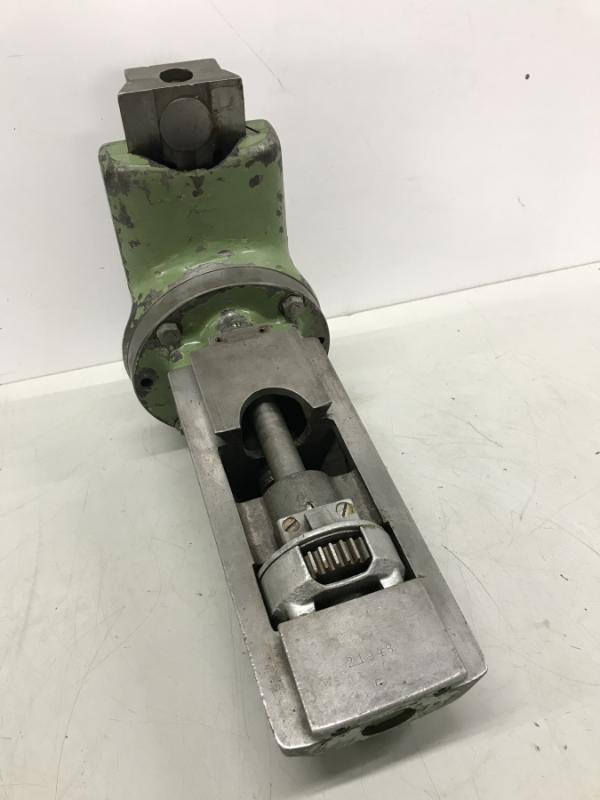

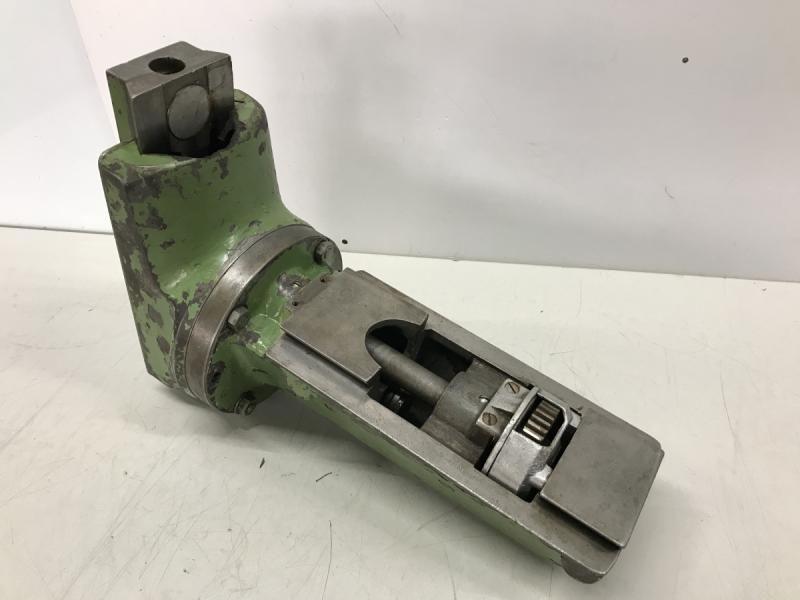

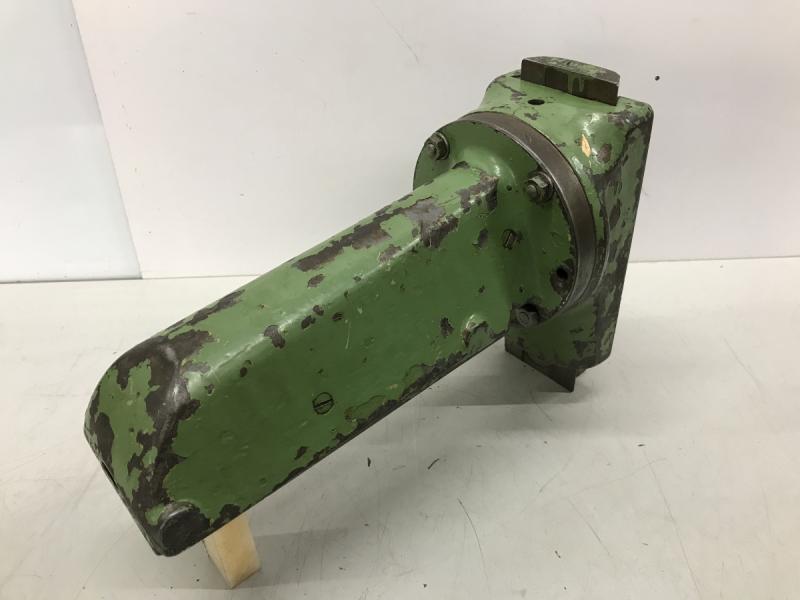

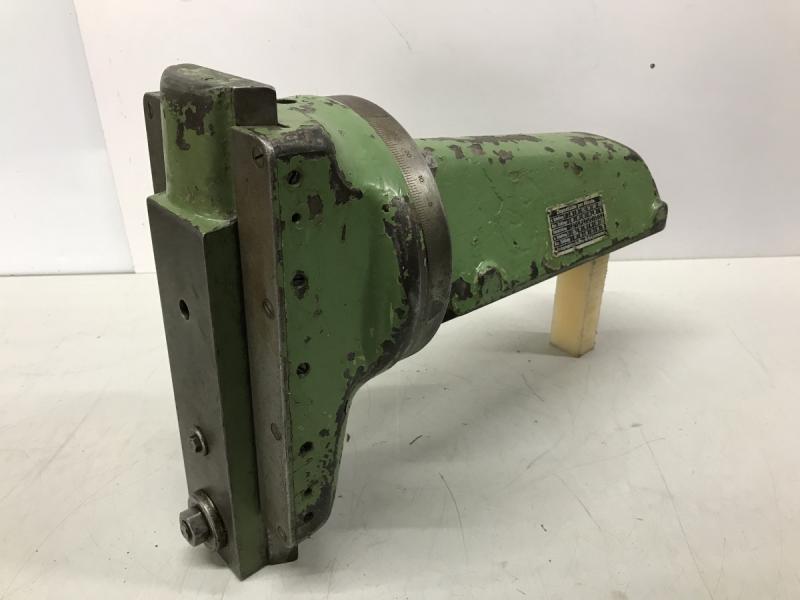

Nutenstoßkopf, Stoßkopf für Fräsmaschine DECKEL Typ FP 1

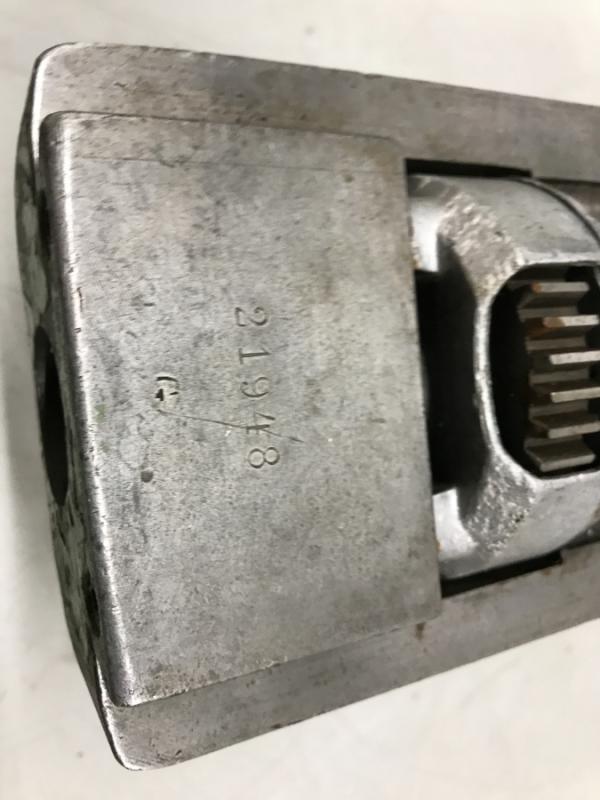

Fabr. Nr. 21948

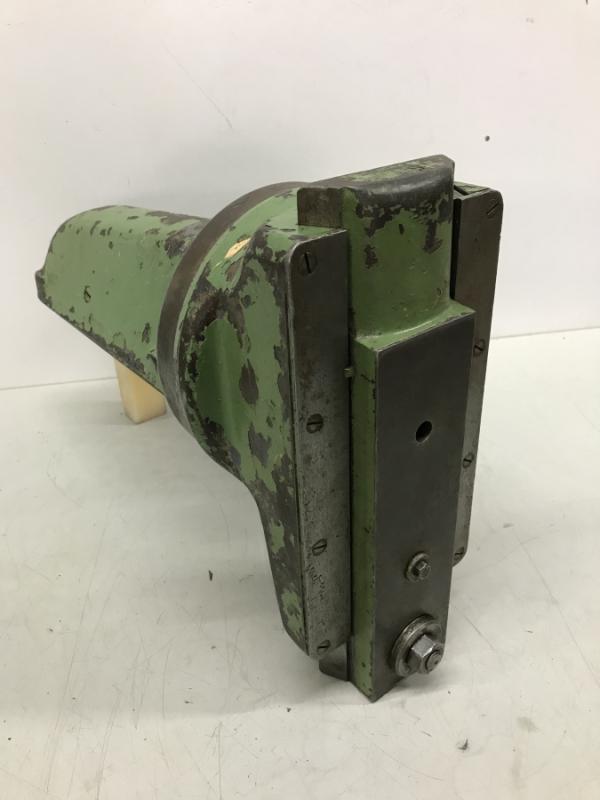

Schwalbenschwanzbreite: ca. 74 - 88 mm
Schwalbenschwanzhöhe: ca. 14,5 mm

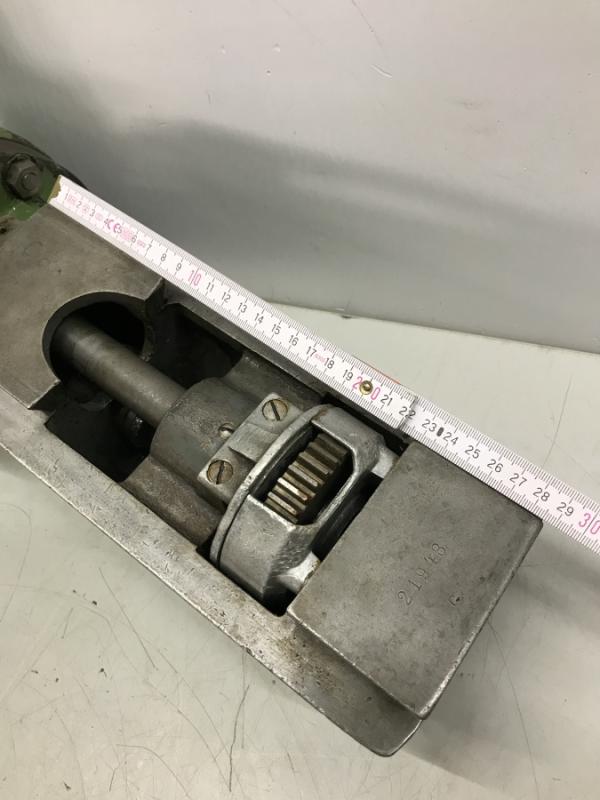

Schwalbenschwanzlänge: 285 mm
Schwalbenschwanzvorderkante bis Mitte Zahnrad: ca. 200 mm
Hubgröße: max. 80 mm
Hubzahl: max. 475 Doppelhübe/min.

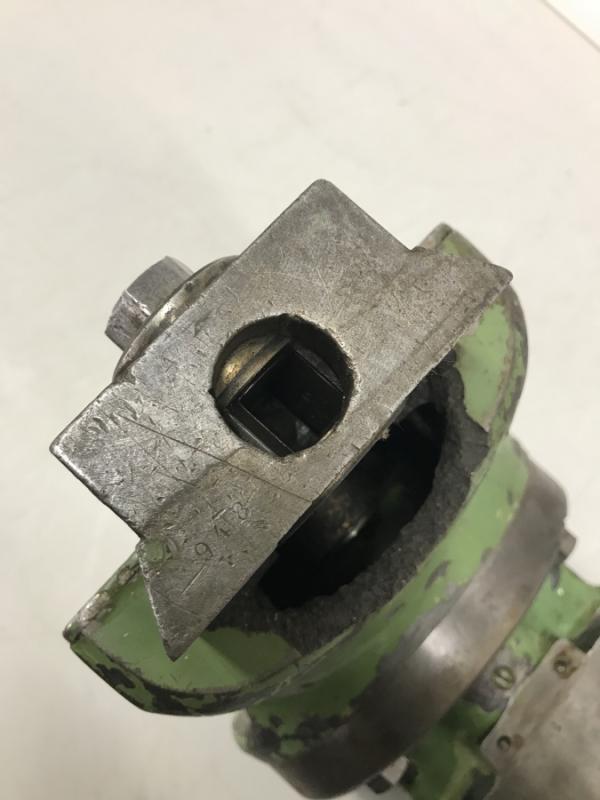

Werkzeugaufnahme: 4-kant, 16 x 16 mm mit Klemmplatte
- Hubgröße über Exzenterverstellung einstellbar
- Antrieb vom Maschinengetriebe, innerhalb der Schwalbenschwanzführung (wie beim normalen Vertikalkopf)

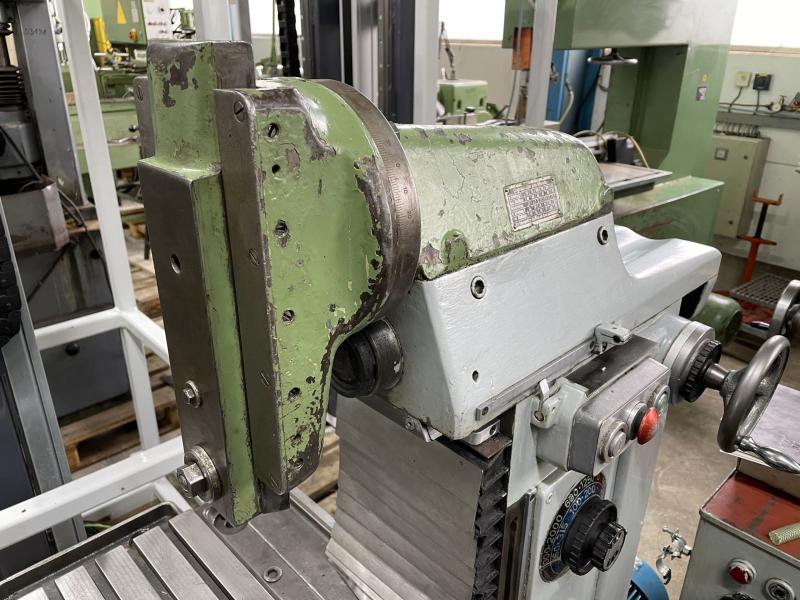

- Dieser Nutenstoßkopf wird an Stelle des normalen Vertikalfräskopfes in die Schwalbenschwanzführung eingeschoben
(Montage an Stelle vom Vertikalfräskopf, Fräskopf)
- Antriebszahnrad im Nutenstoßkopf, 39 Zähne, Zahnradbreite 15 mm, vermutlich 15° Eingriffswinkel
- Nutenstoßkopf an der Flanschplatte um 360° drehbar, Gradskalierung +/- 35°
- kleine Ausbruchstelle am Gehäuse
Gewicht: 28,5 kg

DECKEL FP1 hat am Antriebsrad einen Eingriffswinkel von 15°
DECKEL FP2 + FP3 - hat am Antriebsrad einen Eingriffswinkel von 20°
