Permanentmagnet Drehstromservomotor
Als PDF speichern
Lager Nr.:
P20268
Hersteller:
INDRAMAT
Typ:
MAC 093A-0-LS-2-C/110-A-1
Baujahr:
1990

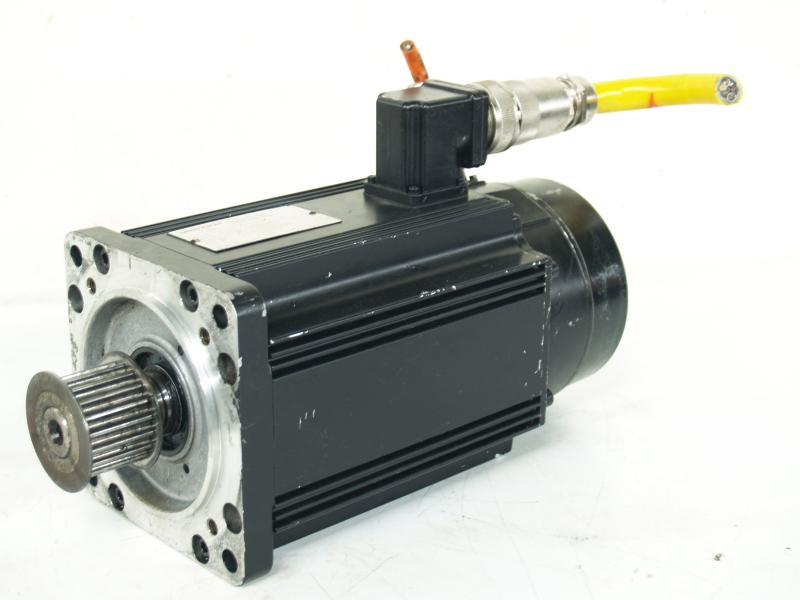

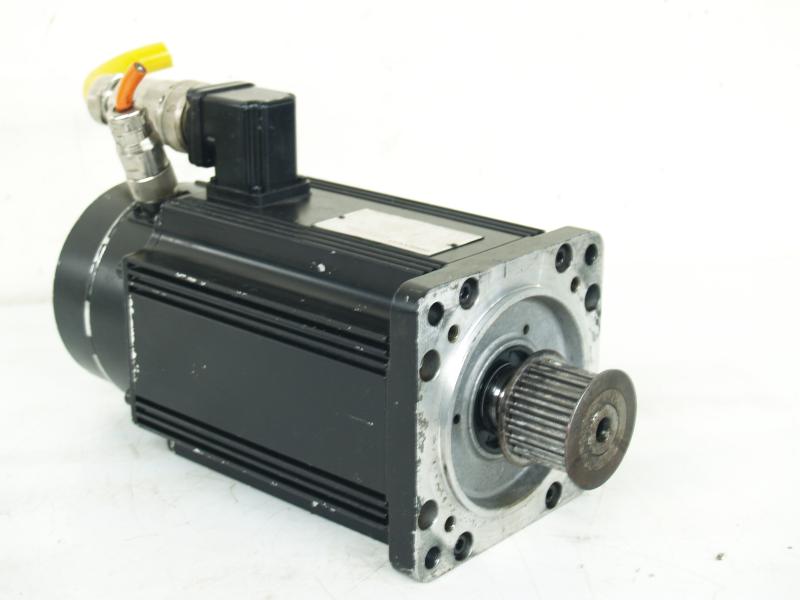

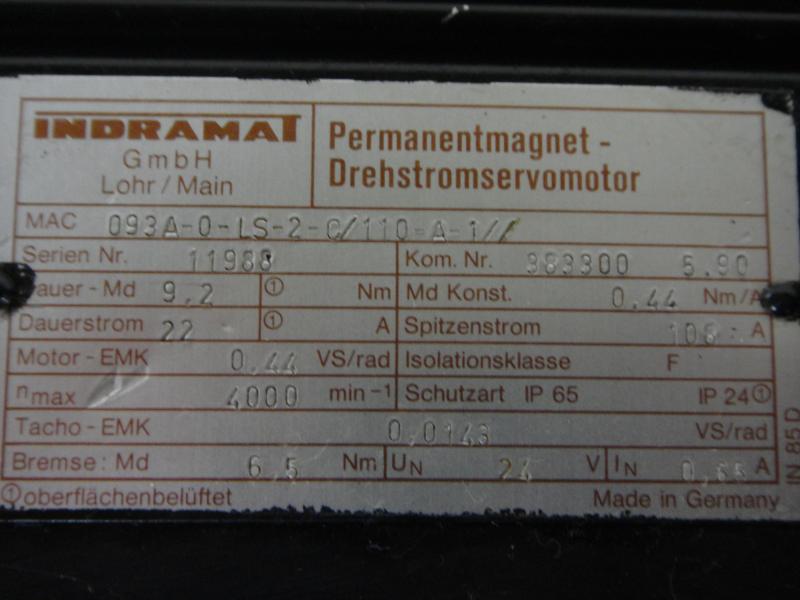

Permanentmagnet Drehstromservomotor INDRAMAT Typ MAC 093A-0-LS-2-C/110-A-1
Serien Nr. 11988 Baujahr ca. 90
Kom. Nr. 383300 5.90
Dauer- MD 9,2 Nm
Md konst. 0,44 Nm/A
Dauerstrom 22 A
Spitzenstrom 108 A
Motor-EMK 0,44 VS/rad
Isolationsklasse F
Maximaldrehzahl nmax = 4000 U/min
Stromart AC (Wechselstrom)
Tacho-EMK 0,0143 VS/rad
Bremse- MD 6,5 Nm / 24 Volt
Spannung Un 24 Volt
Wellendurchmesser 24 mm
Abmessung L x B x H 280 x 140 x 140 mm ohne Welle und Anschlußkasten
Gewicht 15 kg
- Einbaustecker vom Tacho hat einen Kurzschluss zwischen Pin 10 und 12 (Spannungsversorgung blauer und roter Draht).
Flanschbefestigung mit 4x Befestigungsschraube im Lochkreisdurchmesser: ca. 155 mm
Der Drehstromservomotor stammt von einer Fräsmaschine MAHO 600 E und hat bis zum Schluß funktioniert.
