Pneumatischer Pick & Place Manipulator, Ladeeinheit wie Scara Roboter mit Parallel-Greifer
Als PDF speichern
Lager Nr.:
P61736
Hersteller:
SCHUNK - GEMOTEC - AFAG
Typ:
SM32/300 + LM 20/90 + ZA 20/25 + DM 12 + GZQ 12
Baujahr:
2018

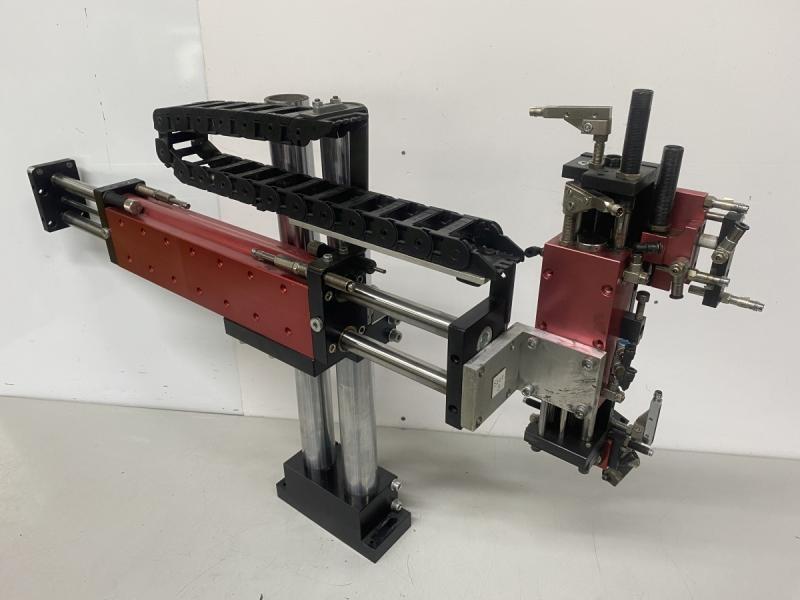

Pneumatischer Pick & Place Manipulator, Ladeeinheit wie Scara Roboter mit Parallel-Greifer
Handlinggerät, Handlingsystem, Bestückungsgreifer, Ladegreifer für Automation
Horizontalachse mit Führungszylinder Linearmodul Typ SM32/300 (Säulenmodul GEMOTEC)

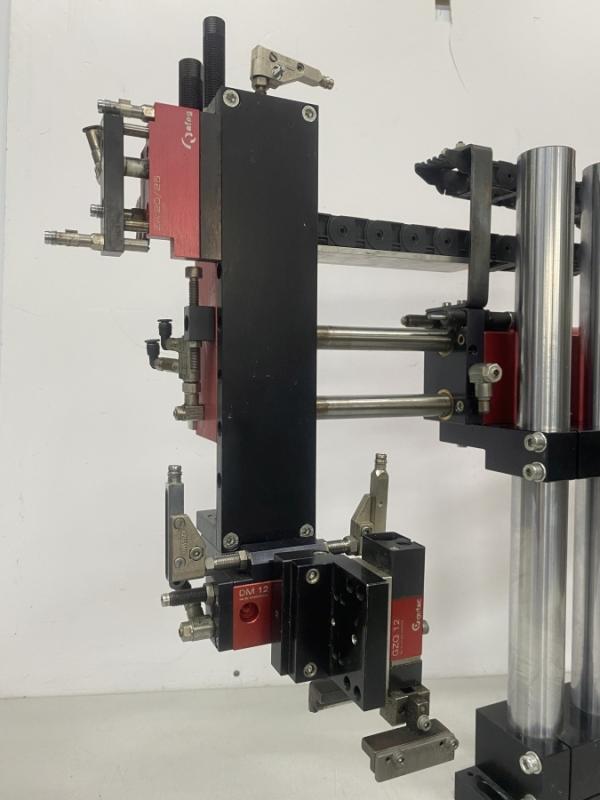

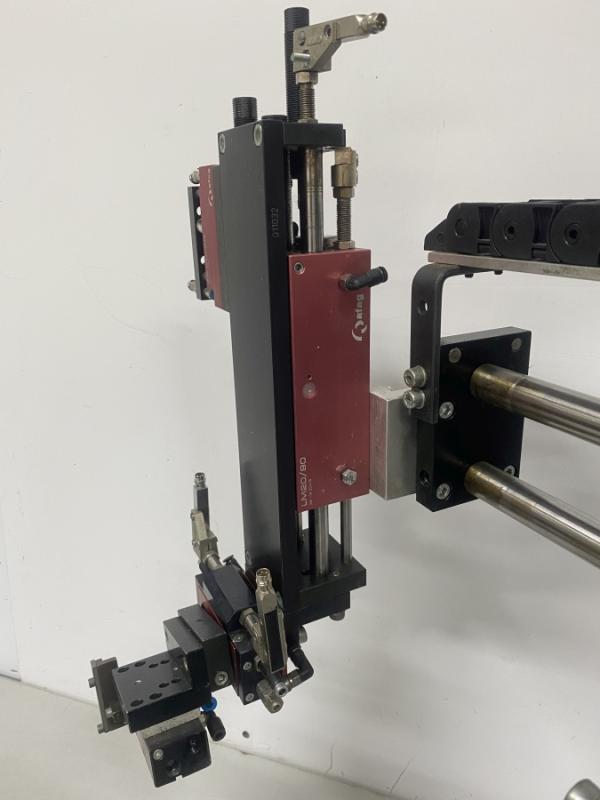

Vertikalachse mit Führungszylinder Linearmodul Typ LM 20/90 (Säulenmodul GEMOTEC)

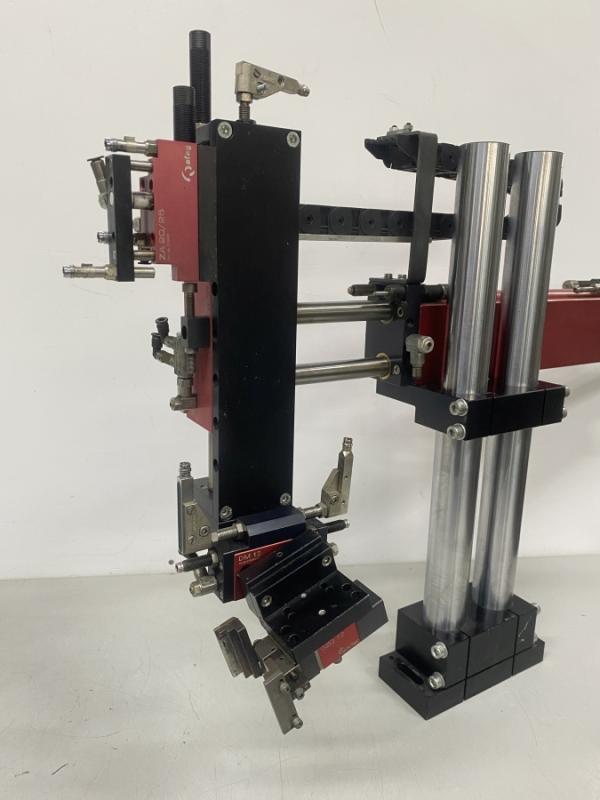

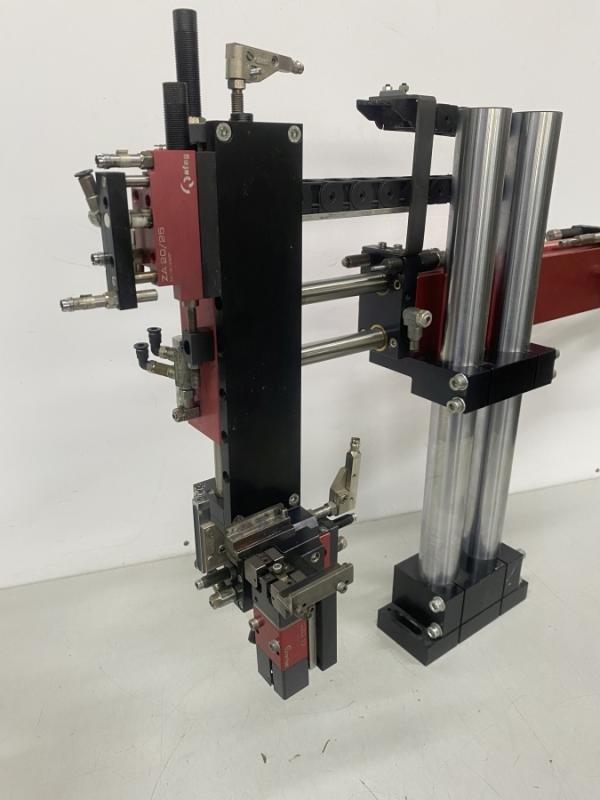

Zwischenanschlag Typ ZA 20/25

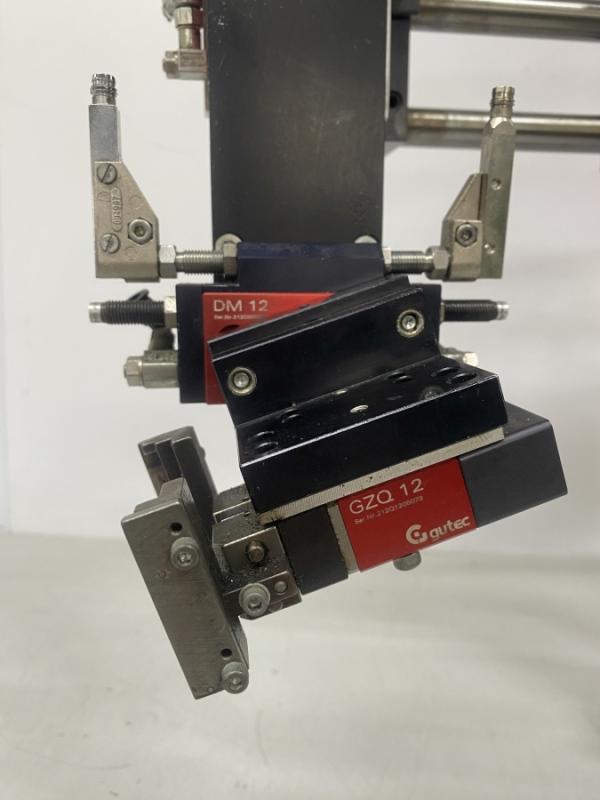

Drehmodul Typ DM 12
Parallel-Greifer Typ GZQ 12
Traglast: max. 2 kg
Horizontalbewegung: 300 mm (Pneumatisch)
Vertikatbewegung: 90 mm (Pneumatisch)
Vertikalverstellung auf den beiden Tragsäulen: 435 mm (manuell, mit Klemmung)
Tragsäulen, Führungssäule senkrecht: Ø 45 mm
Führungssäule Linearmodul Typ SM 32/300: Ø 20 mm
Führungssäule Linearmodul Typ LM 20/90 Ø 12 mm
Montagefuß: 180 x 75 mm
- In zwei Achsen pneumatisch verfahrbar
- Drehmodul DM 12, 180° drehbar

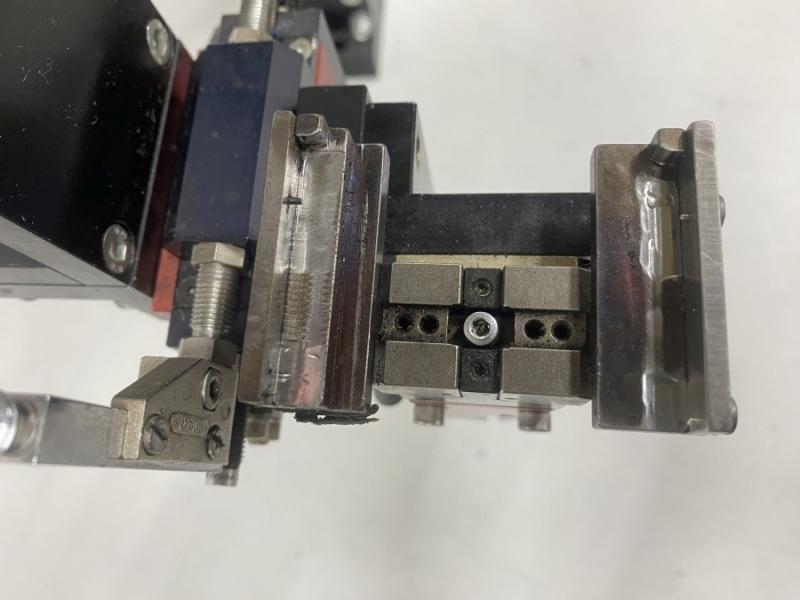

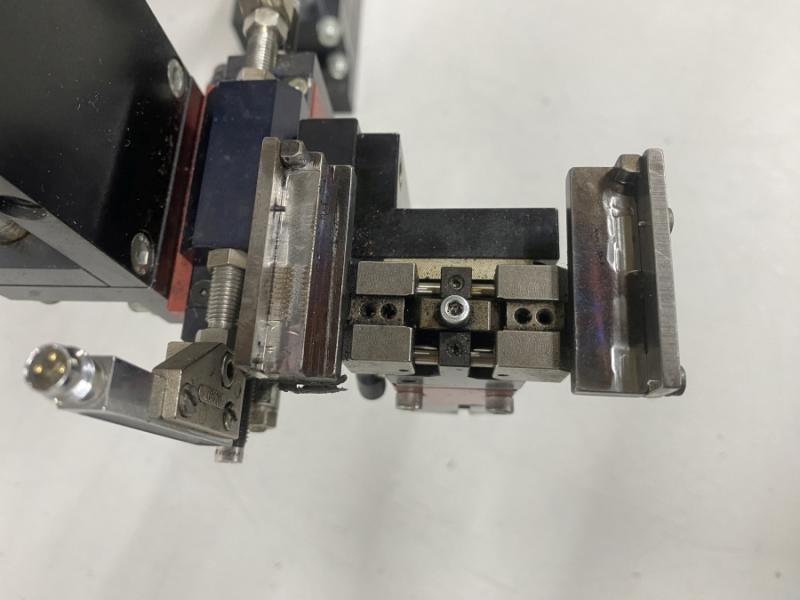

- Teilegreifer, Parallel-Greifer Typ GZQ 12 (30 x 20 mm)
Platzbedarf L x B x H: 900 x 300 x 600 mm
Eigengewicht: 20 kg
sehr guter Zustand
