Pneumatischer Pick & Place Manipulator, Ladeeinheit wie Scara Roboter
Als PDF speichern
Lager Nr.:
P61732
Hersteller:
SCHUNK - GEMOTEC - AFAG
Typ:
SM 32/300 + LM 20/120 + ZA 20/25
Baujahr:
2018

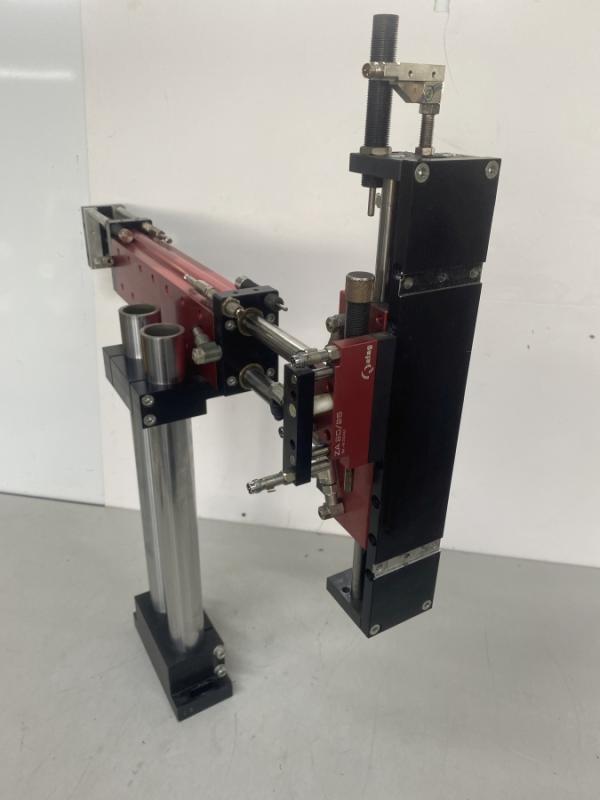

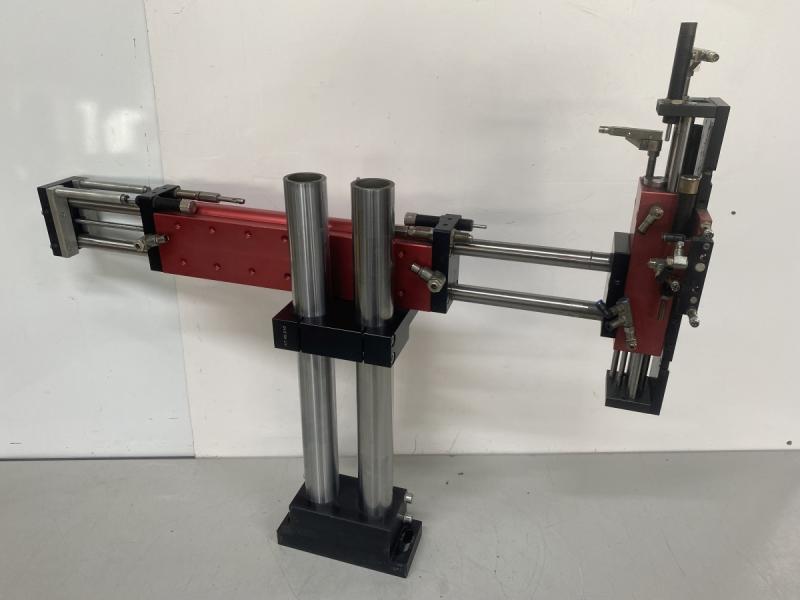

Pneumatischer Pick & Place Manipulator, Ladeeinheit wie Scara Roboter
Handlinggerät, Handlingsystem, Bestückungsgreifer, Ladegreifer für Automation

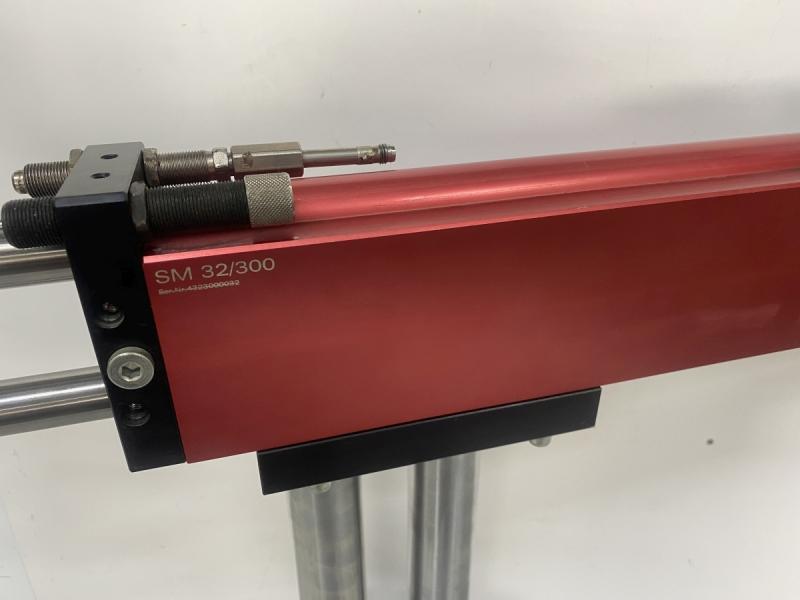

Horizontalachse mit Führungszylinder Linearmodul Typ SM32/300 (Säulenmodul GEMOTEC)

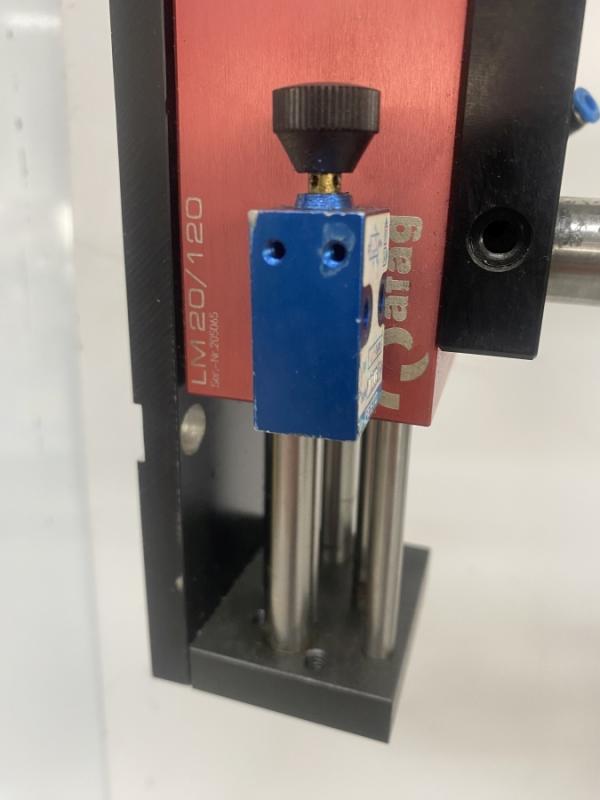

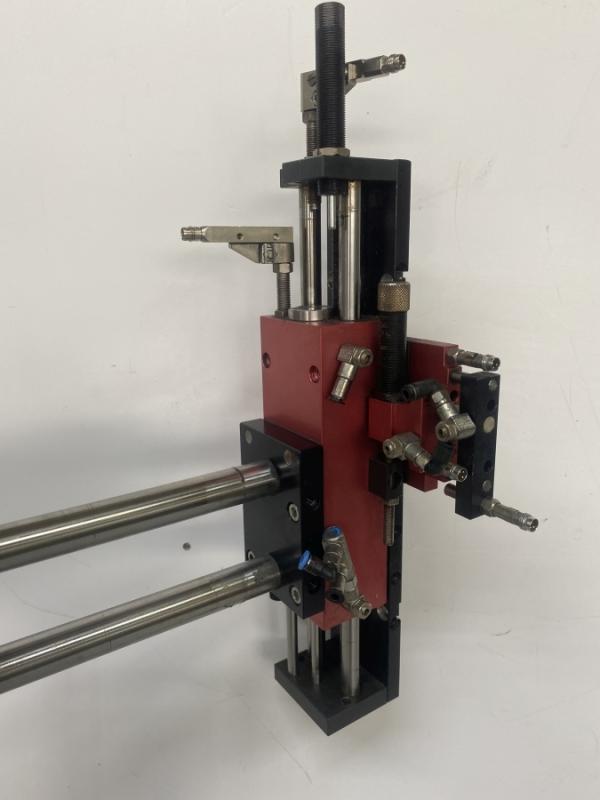

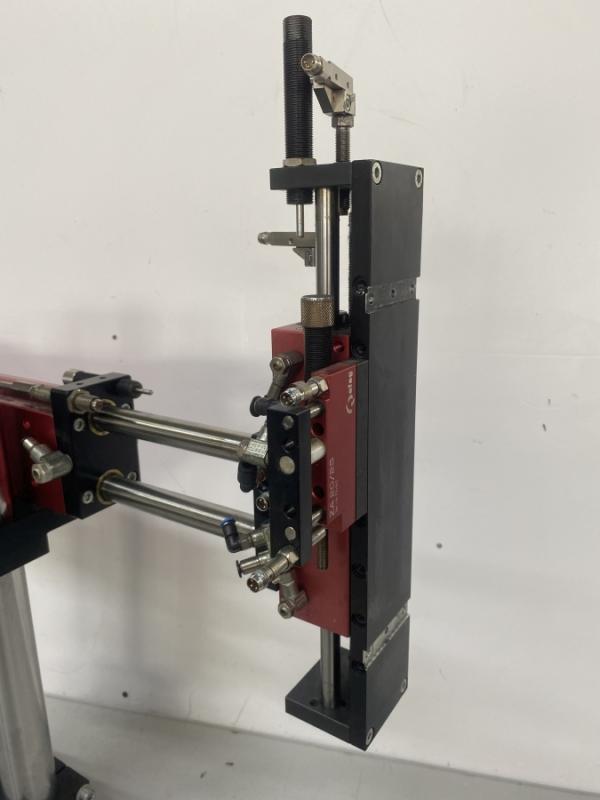

Vertikalachse mit Führungszylinder Linearmodul Typ LM 20/120 (Säulenmodul GEMOTEC)

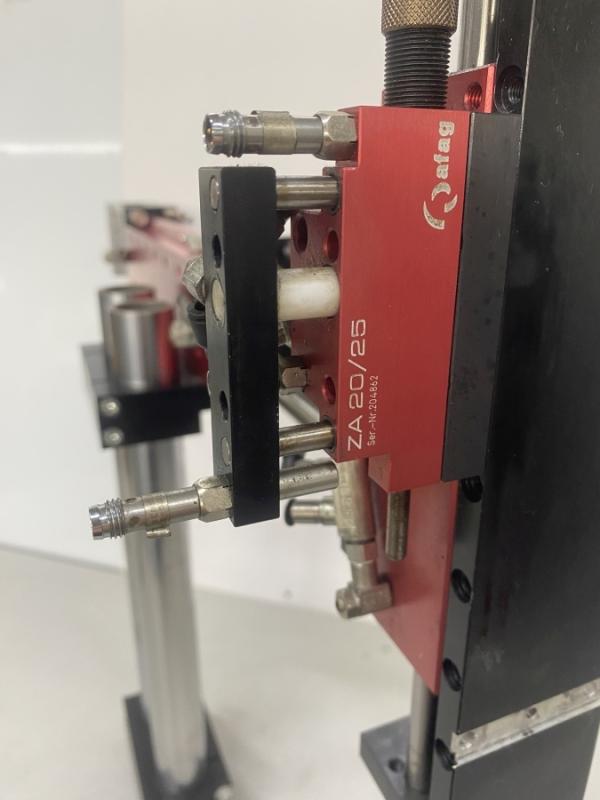

Zwischenanschlag Typ ZA 20/25
Traglast: max. 2 kg
Horizontalbewegung: 300 mm (Pneumatisch)
Vertikatbewegung: 120 mm (Pneumatisch)
Vertikalverstellung auf den beiden Tragsäulen: 385 mm (manuel, mit Klemmung)
Tragsäulen, Führungssäule senkrecht: Ø 45 mm
Führungssäule Linearmodul Typ SM32/300: Ø 20 mm
Führungssäule Linearmodul Typ LM 20/120: Ø 12 mm
Montagefuß: 180 x 75 mm
- In zwei Achsen pneumatisch verfahrbar

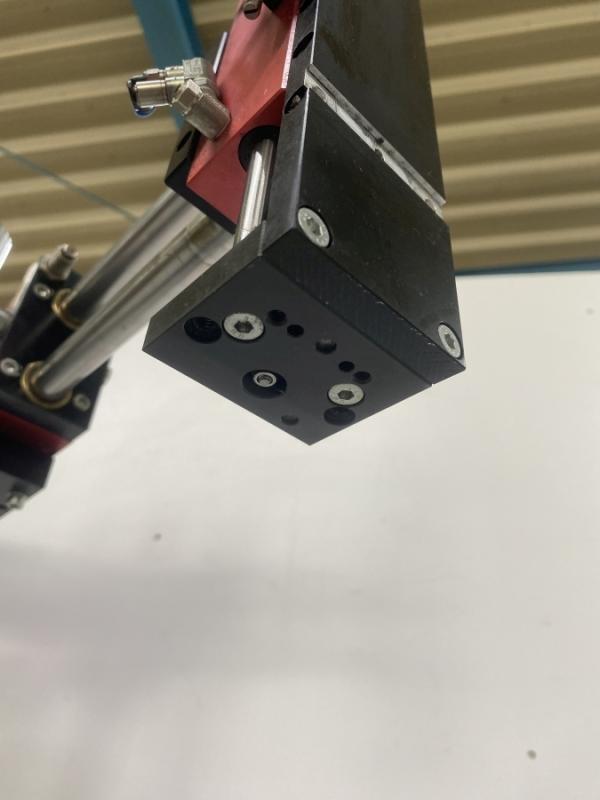

- Montageplatte für Werkzeugaufnahme 60 x 45 mm
Platzbedarf L x B x H: 800 x 200 x 500 mm
Eigengewicht: 17 kg
sehr guter Zustand
Verschiedene Manipulatoren vorhanden, siehe unseren Webshop
