Rundtrogvibrations-Gleitschleifanlage

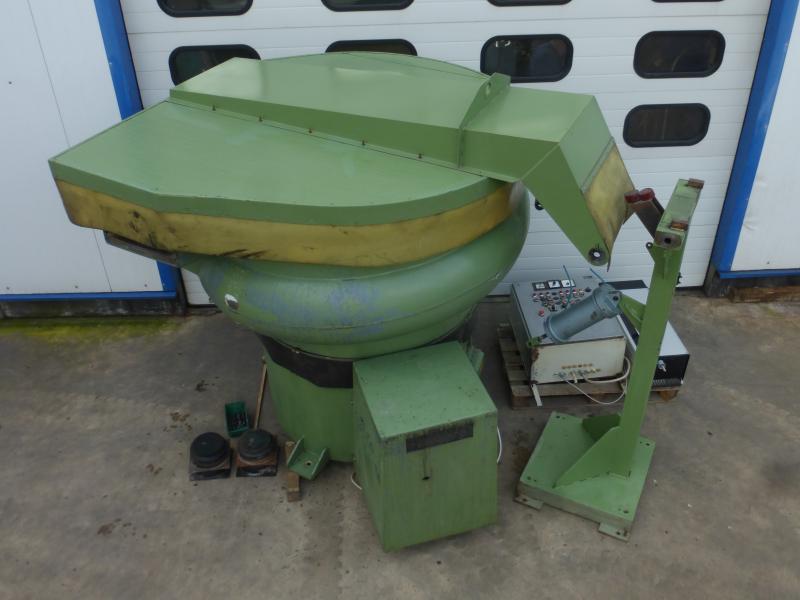

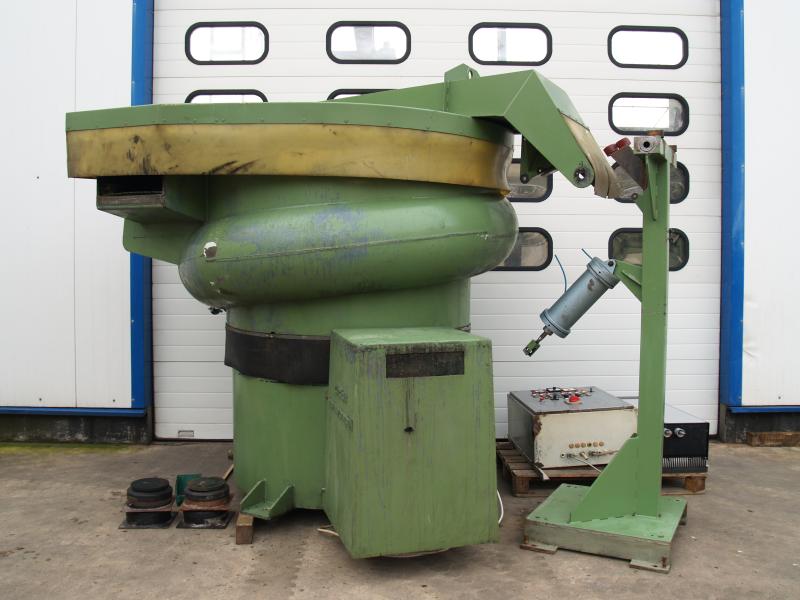

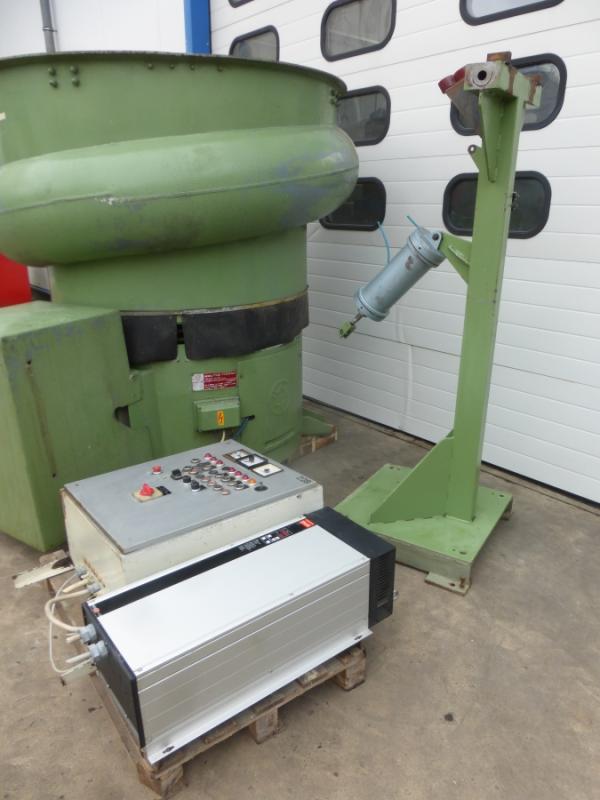

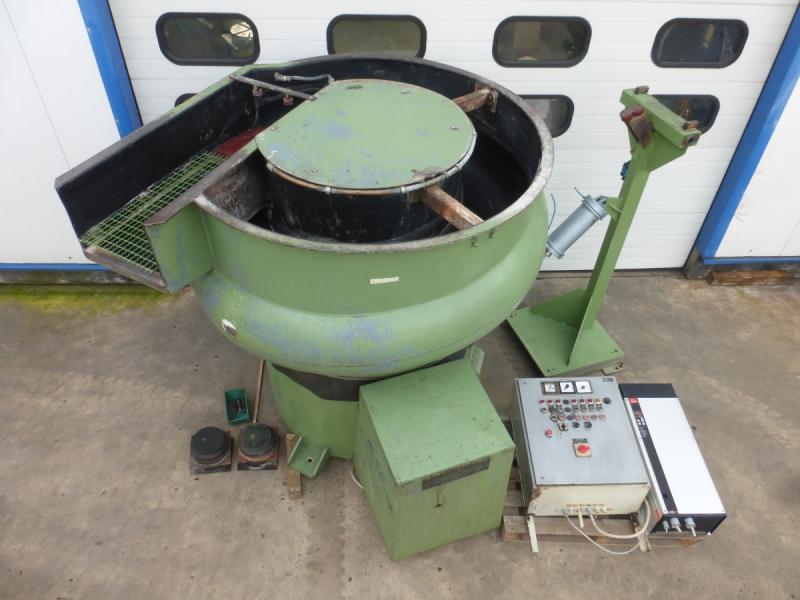

Rundtrogvibrations-Gleitschleifanlage WALTHER TROWAL Typ CLS-980 SA
Kom. Nr. 15.207 Baujahr 1972
Trogdurchmesser 1850 mm
Trog-Aussenhöhe gesamt ca. 1150 mm
Arbeitsbehälter / Bruttovolumen max. 980 Liter
Nutzvolumen ca. 490 Liter
Größtmöglicher Werkstückdurchmesser ca. 300 mm (diagonal gemessen)
Siebfläche 3400 cm2
Drehzahl 1000 bis 1700 U/min. stufenlos
Motorleistung 22 kW
Netzanschluß 400 Volt, 50 Hz
- Einschaltdauer manuell und über Zeitschaltuhr
- stufenlose Motordrehzahl über DANFOSS Antriebsregler Typ VLT 3032 (Frequenzumrichter)
- manuell verstellbare Exzenter-Unwuchtgewichte

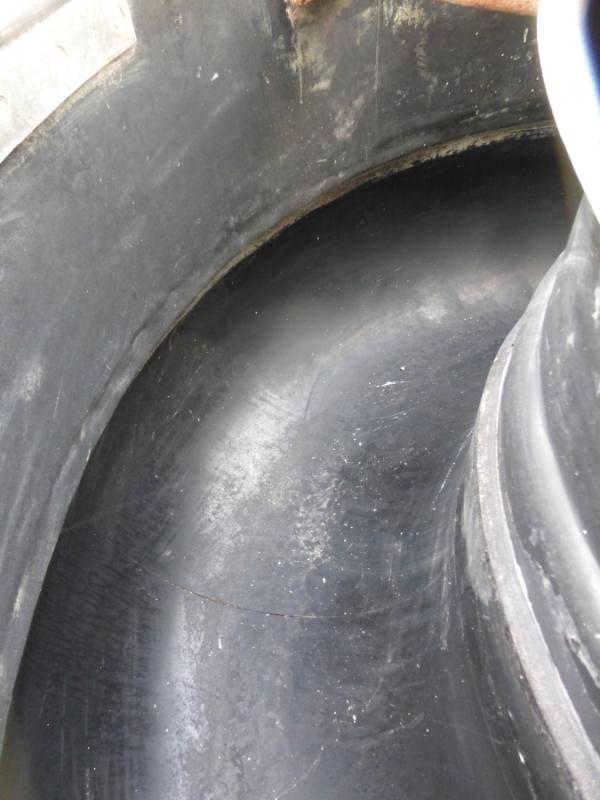

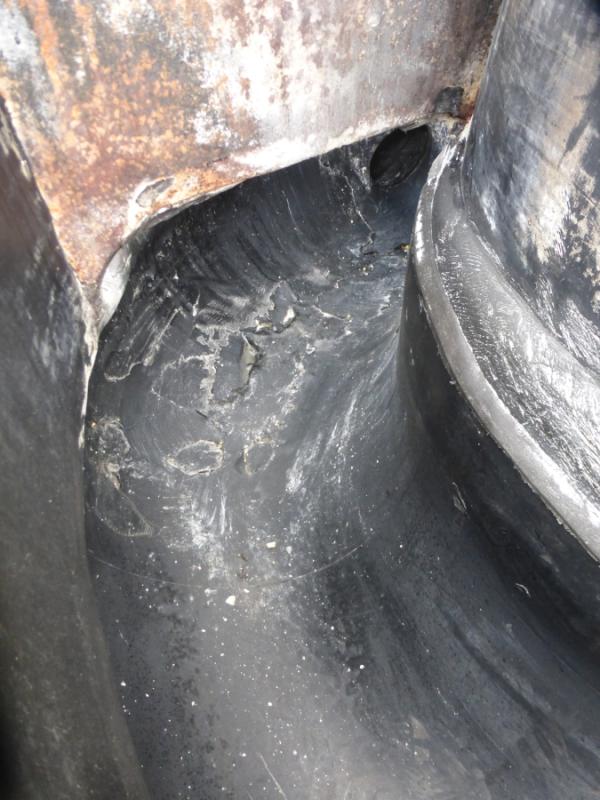

- Behälter mit Gummi- Auskleidung
- schallgedämmter Deckel mit pneumatischer Deckelöffnung
- manuelle Separierklappe

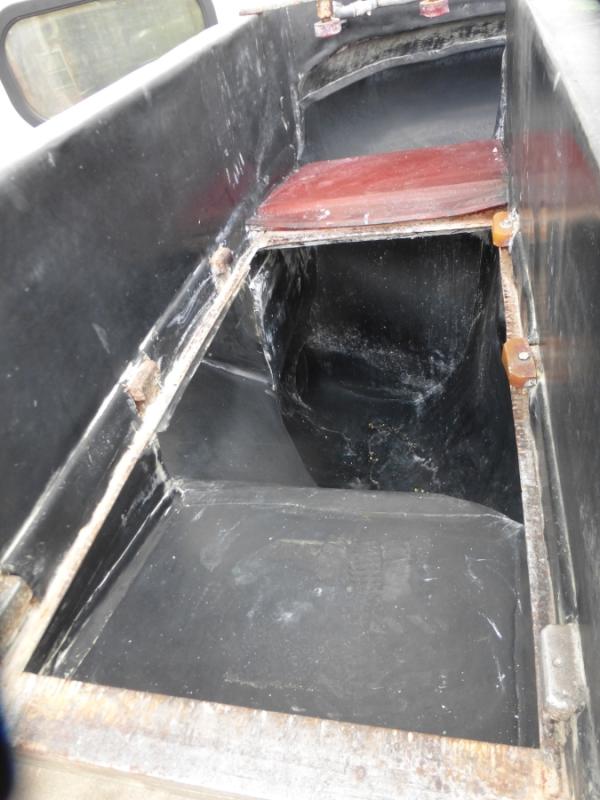

- eingebaute Siebtrennvorrichtung nach der Seperierklappe
- Flüssigkeitsanschuß

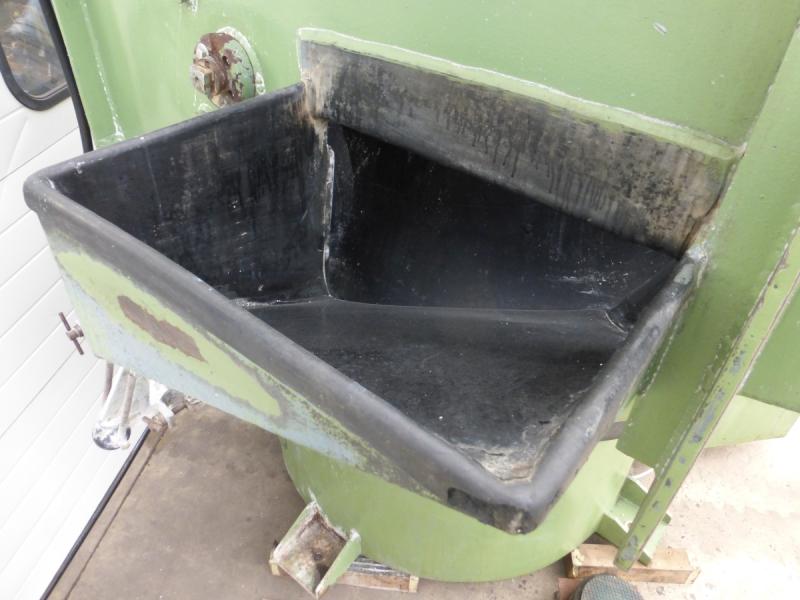

- Materialausgangsöffnung 470 x 300 mm

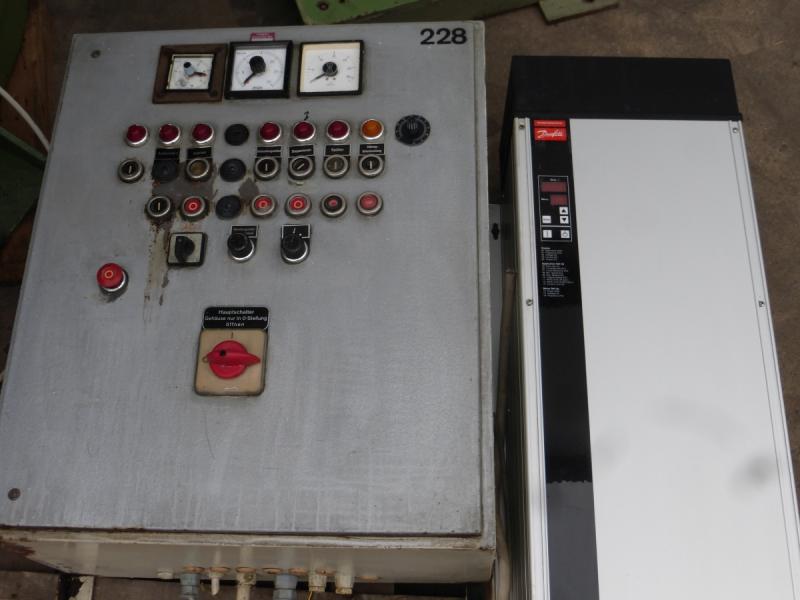

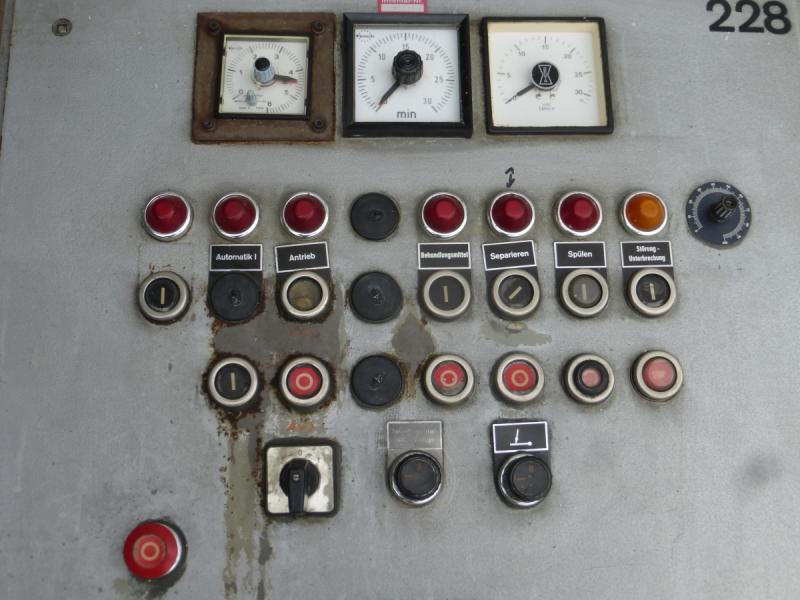

- Schaltschrank und Antriebsregler zur Wandmontage
- Schottdeckel mit Lochsieb
- 1 Kiste Pyramiden-Schleifkörper
Platzbedarf L x B x H 3000 x 3000 x 2550 mm
Transportabmessung L x B x H 2300 x 3000 x 2550 mm
Eigengewicht 2500 kg
guter Zustand
Funktionsbeschreibung:
Werkstücke und Schleifkörper werden durch die erzeugte Vibration in Bewegung versetzt und extrem schonend umgewälzt.
Die ständige Relativbewegung zwischen Werkstücken und Schleifkörper bewirkt das Entgraten und die Oberflächenbearbeitung der Werkstücke.
