Schmierölpumpe, Getriebeölpumpen, Innenzahnradpumpen, Oelpumpen, Zahnradpumpen, Zykloidenpumpe
Als PDF speichern
Lager Nr.:
P62458
Hersteller:
NENGLI - ähnlich DONNGGUAN
Typ:
DRA 3FS - modifiziert

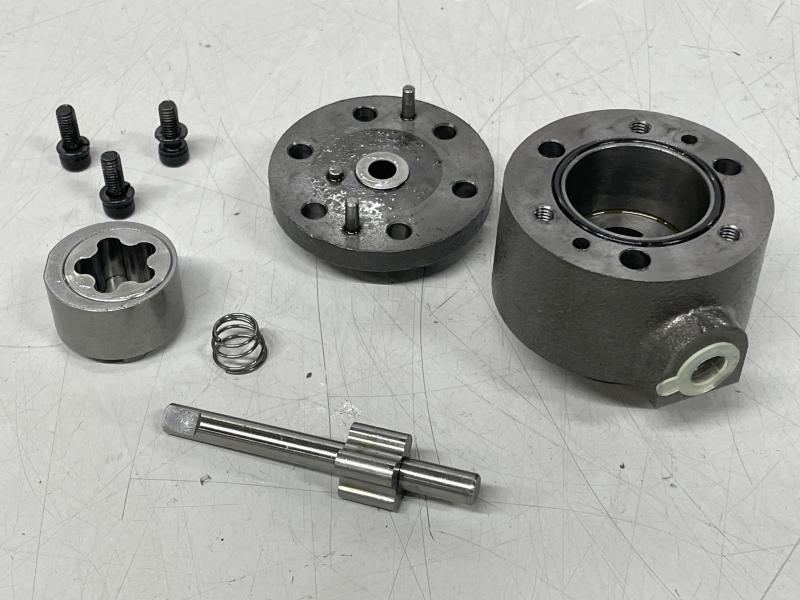

Schmierölpumpe, Getriebeölpumpen, Innenzahnradpumpen, Oelpumpen, Zahnradpumpen

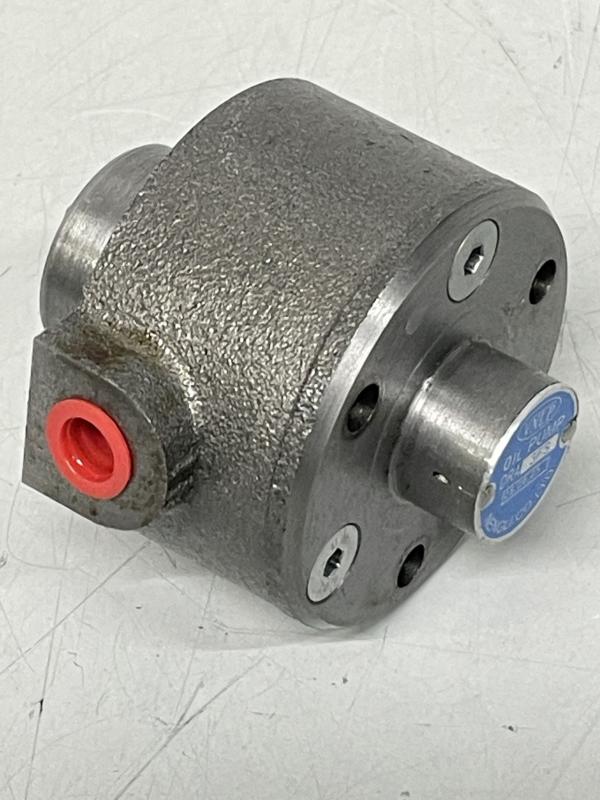

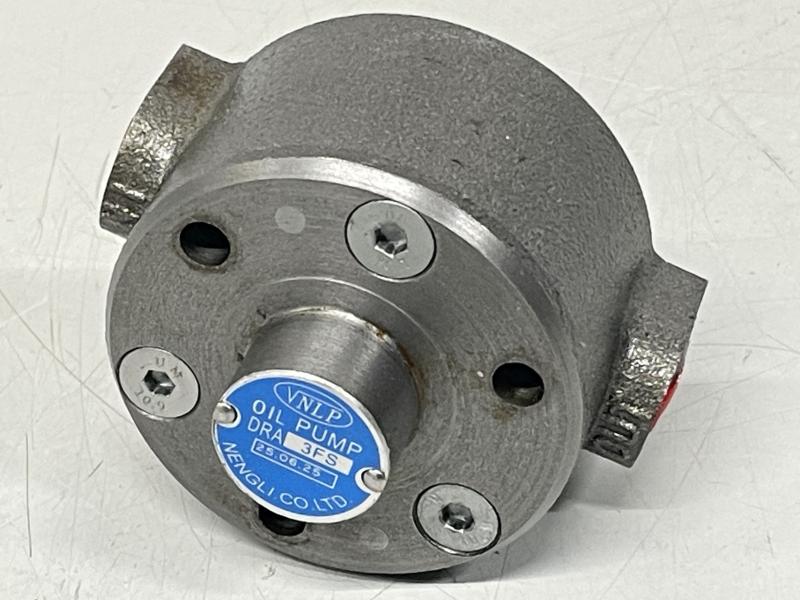

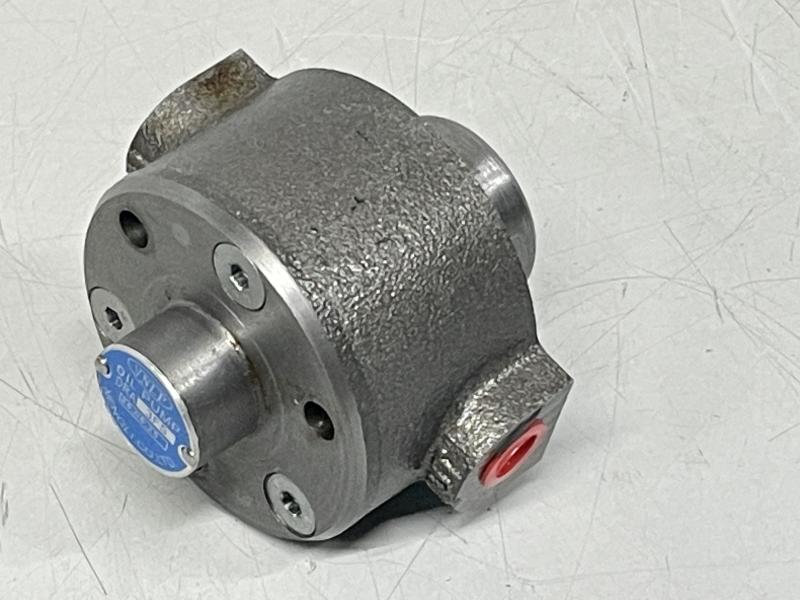

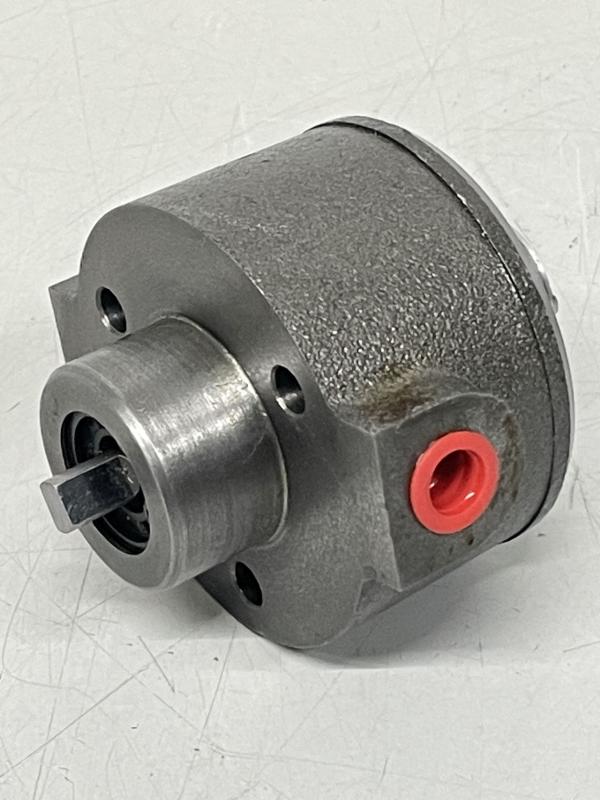

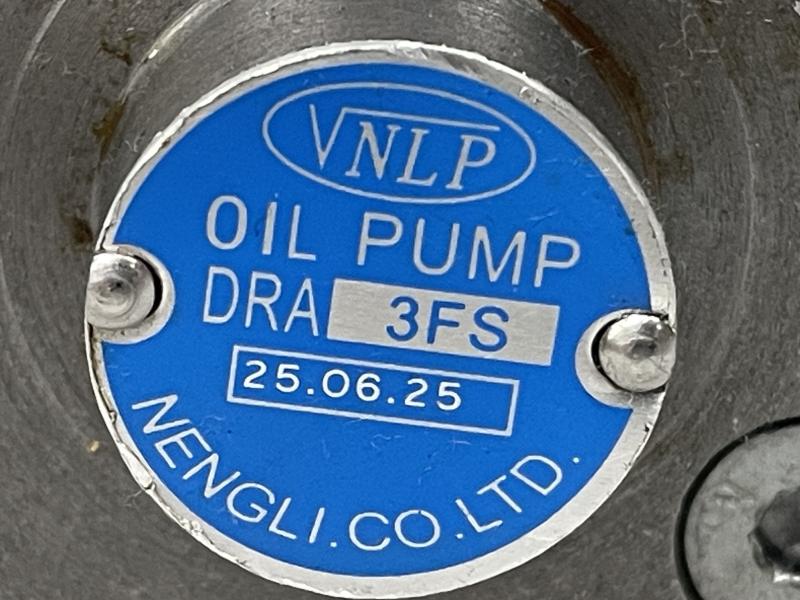

NENGLI Typ DRA 3FS - modifiziert
Getriebeölpumpe ähnlich DONNGGUAN
wie 1RA 3FS, 1RA 1FS
wie DRA 2FS, DRA 3FS
Betriebsdruck: max. ca. 15 bar (Pmax.)
Volumenstrom (DRA 2FS): 1,8 cm³/U, ca. 2,7 Liter/min. bei 1500 U/min. (bei 5 bar)
Volumenstrom (DRA 3FS): 2,5 cm³/U, ca. 3,75 Liter/min. bei 1500 U/min. (bei 5 bar)
Anschlußgewinde Druckseite: Ø 1/4"
Anschlußgewinde Saugseite: Ø 1/4"
Maximaldrehzahl: 2000 U/min.

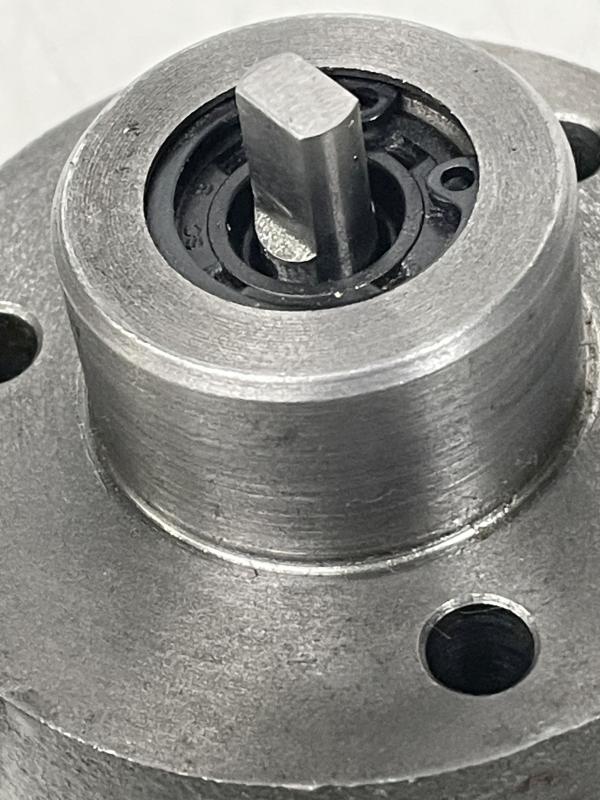

Wellendurchmesser der Antriebswelle: Ø 8 mm, Abgeflacht auf 5 mm

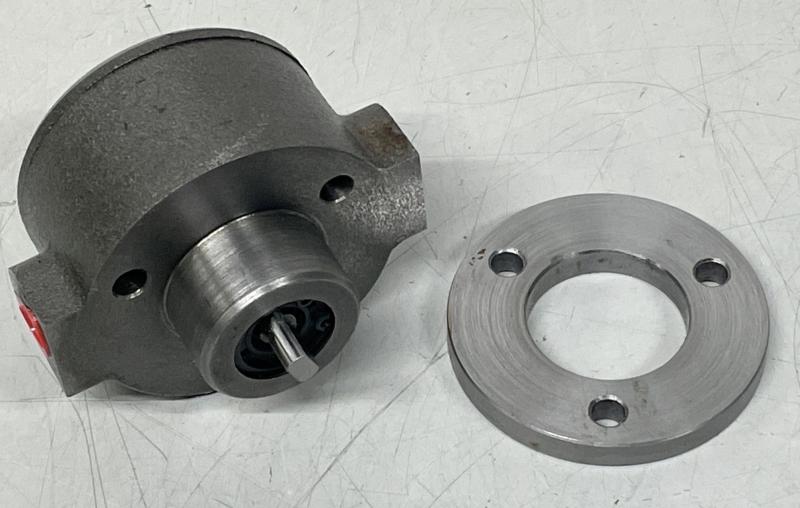

Flansch-Zentrierdurchmesser: Ø 34,9 mm x Höhe 18,7 mm

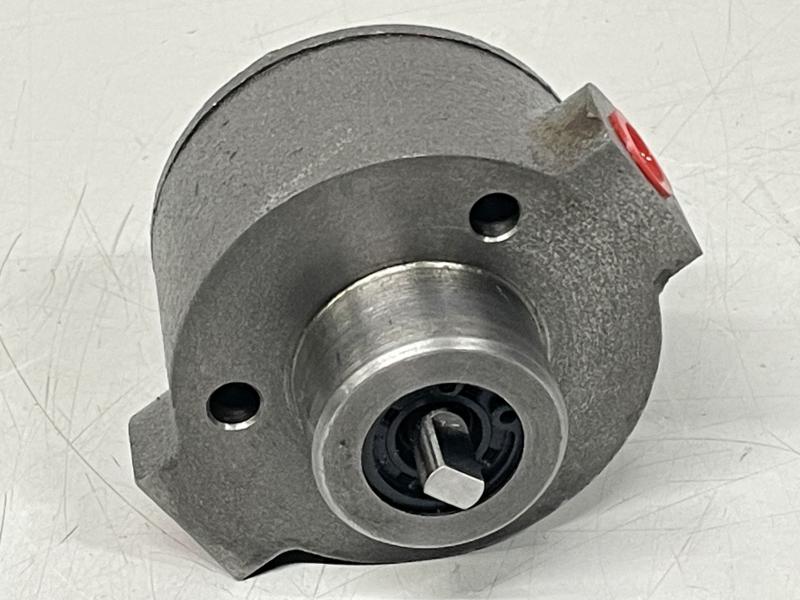

Flansch-Lochkreisdurchmesser: Ø 52 mm (für Schrauben 3x M6)
- Montage über 3 Befestigungsschrauben M6

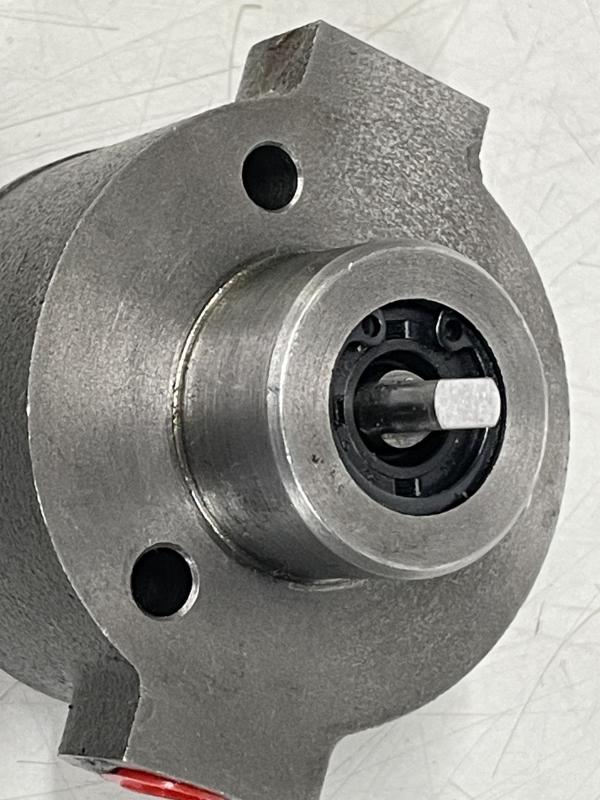

- Antriebswelle Ø 8 mm, Kupplung greift auf die abgeflachten 5 mm, Länge 8,4 mm vom Zentrierflansch
Gesamtabmessung L x B x H: 83 x 69 x 83 mm
Eigengewicht der Pumpe: 1,2 kg
unbenutzt aus Lagerbestand
Diese Pumpen werden eingesetzt für die Getriebeölschmierung in Drehmaschinen, Bohrmaschinen, Fräsmaschinen usw.
Verschiedene Pumpen dieser Bauart vorhanden mit ähnlichen Daten vorhanden.
