Schweißzelle mit 6-Achsen Industrieroboter, Schweißroboter Roboter Schweißanlage mit 2 Schweißplätzen
Als PDF speichern
Lager Nr.:
M59871
Hersteller:
YASKAWA - MOTOMAN
Typ:
YASNAC ERC - K6SB
Baujahr:
1993
Zusätzliche Informationen:
- Neuzugang
Schweißzelle mit 6-Achsen Industrieroboter YASKAWA - MOTOMANN
Roboter Schweißanlage mit 2 Schweißplätzen, Schweißroboter Typ YASNAC ERC - K6SB
Serial. No. S24174-1-4 Baujahr 1993
2 Stationen Schweißstationen (Rechts + Links)
Arbeitsbereich je Seite ca. 600 x 400 mm
Tischgröße je Seite 900 x 660 mm
- Tischgröße entspricht der Vorrichtungs-Wechselplatte für den Schweißlehren-Aufbau
- Verbindungskabel Roboter zum Schaltschrank 5000 mm

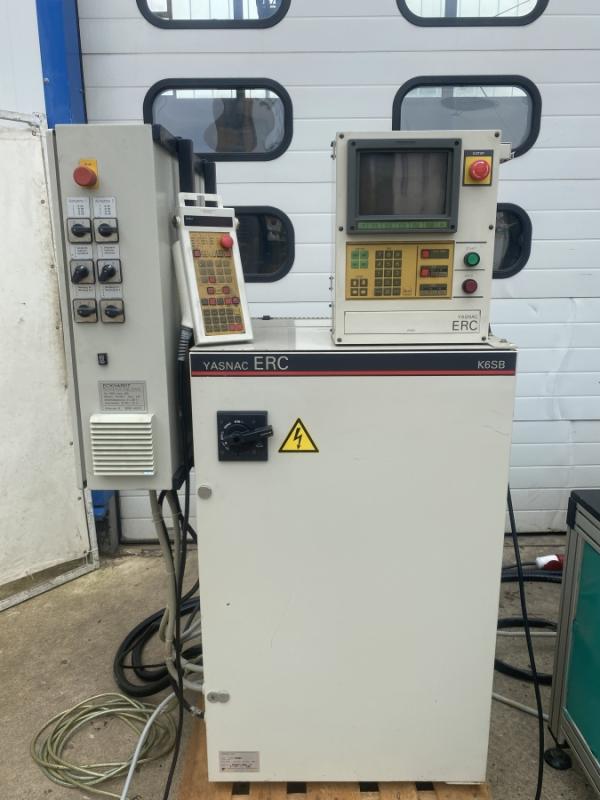

- nebenstehender Steuerschrank mit Teach-In Bedienpanel (Gewicht ca. 300 kg)
- Steuerschrank ENCM RP692
- Bediensteurung YZNC-OP186
- Teach-Panel, JZNC-T834B

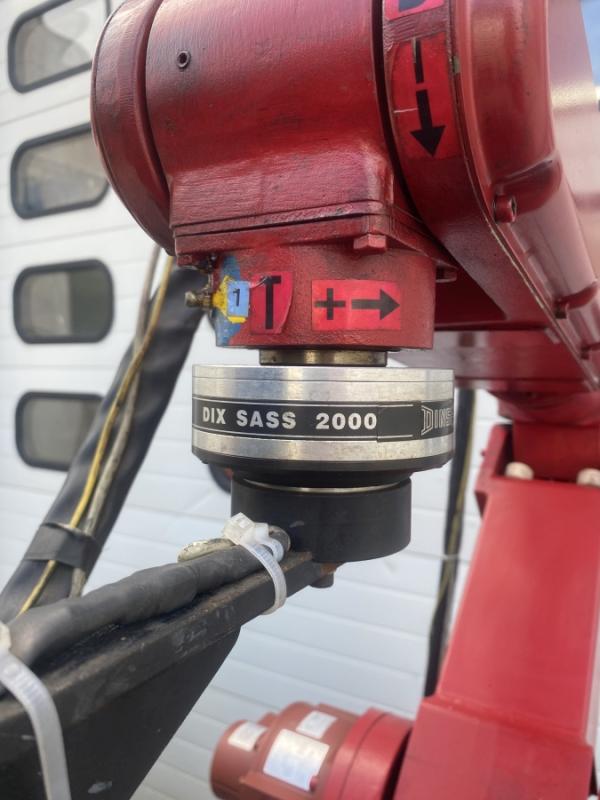

- Roboter YRSL-NNA06WB
- Automatisierung von ECKHARDT Typ ROBO
Roboter Nutzlast ca. 10 kg
Eigengewicht nur Roboter 180 kg
Stromquelle ESS Typ Thyrotig 250 (zum WIG Schweißen ohne Schweißzusatz)
mit Wasserkühlung
Fabr. Nr. 05942231, Baujahr 1994
Netzanschluss 400 Volt, 50 Hz

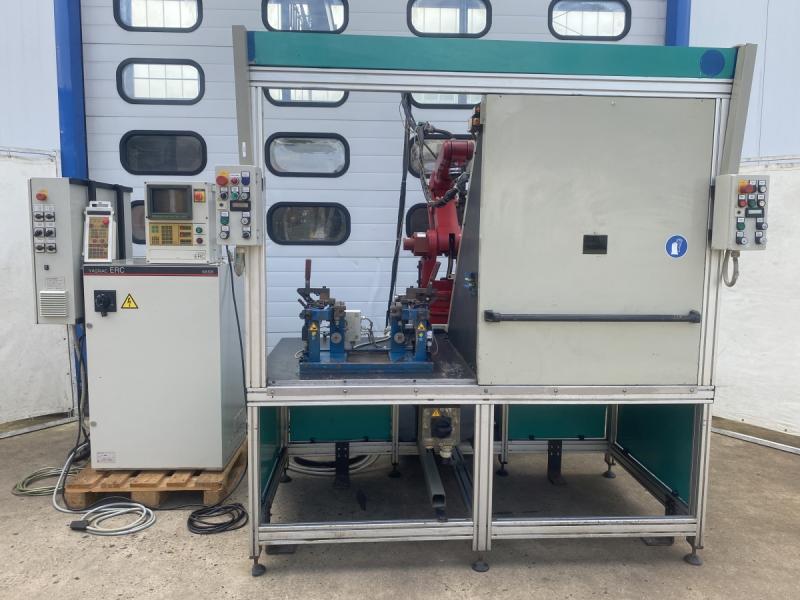

Die Gesamtanlage ist als kompakt Schweißzelle aufgebaut.
Nebenstehend ist der Roboter Steuerschrank und das Schweißgerät.
Der Roboter kann selbstverständlich auch mit einer MIG-MAG Schweißquelle ausgestattet werden.
Vor der Schweißstation ist eine Schiebetür, durch schließen dieser Tür wird der Schweißzyklus ausgelöst.
Paralell zum Schweißzyklus kann die zweite Station gerüstet werden.
Platzbedarf Schweißzelle mit Roboter L x B x H 2170 x 200 x 2540 mm
Gewicht Schweißzelle mit Roboter 1200 kg
Platzbedarf Schweißquelle L x B x H 1150 x 570 x 900 mm
Gewicht Schweißquelle 270 kg
Platzbedarf Steuerung mit Schaltschrank L x B x H 1000 x 850 x 1600 mm
Gewicht Schweißquelle 270 kg
Platzbedarf der Anlage L x B 3000 x 3000 mm
Eigengewicht der kompletten Anlage ca. 1800 kg
guter Zustand
Platzbedarf für den Transport L x B x H 2800 x 2200 x 2450 mm
