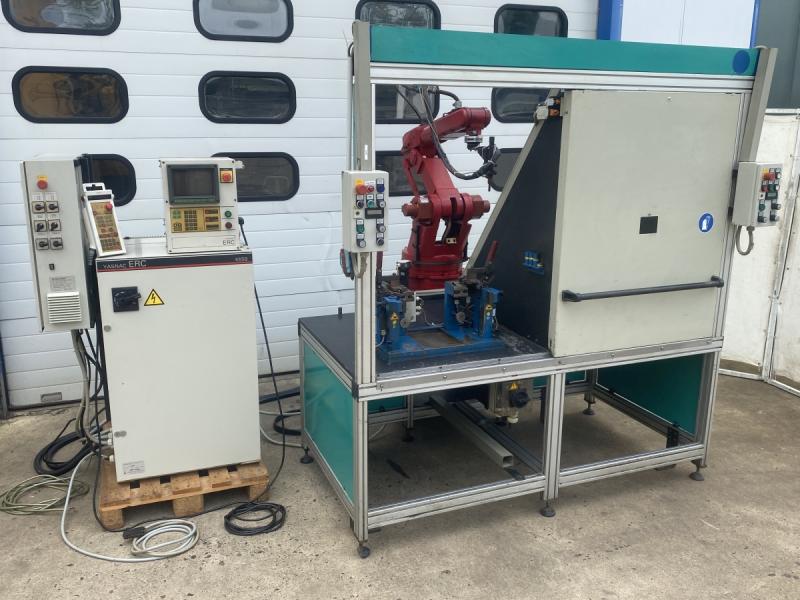

Schweißzelle mit 6-Achsen Industrieroboter, Schweißroboter








































Schweißzelle mit 6-Achsen Industrieroboter YASKAWA - MOTOMAN - YASNAC
Roboter Schweißanlage mit 2 Schweißplätzen, Schweißroboter Typ YASNAC ERC
Serial. No. S24174-1-4 Baujahr 1993
2 Stationen Schweißstationen (Rechts + Links)
Arbeitsbereich je Seite ca. 600 x 400 mm
Tischgröße je Seite ca. 1000 x 950 mm
- Tischgröße Vorrichtungs-Wechselplatte für den Schweißlehren-Aufbau 300 x 600 mm
- Verbindungskabel Roboter zum Schaltschrank 5000 mm

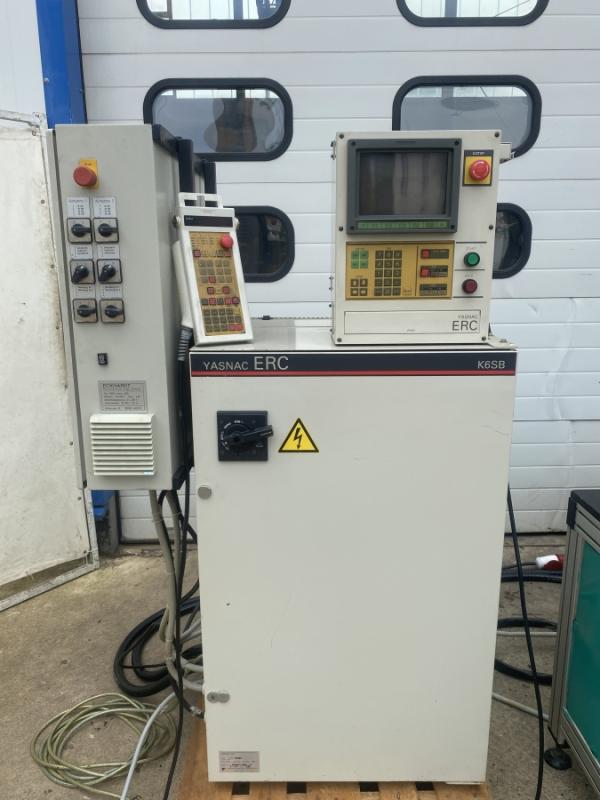

- nebenstehender Steuerschrank mit Teach-In Bedienpanel (Gewicht ca. 300 kg)
- Steuerschrank ENCM-RP692
- Bediensteuerung YZNC-OP186

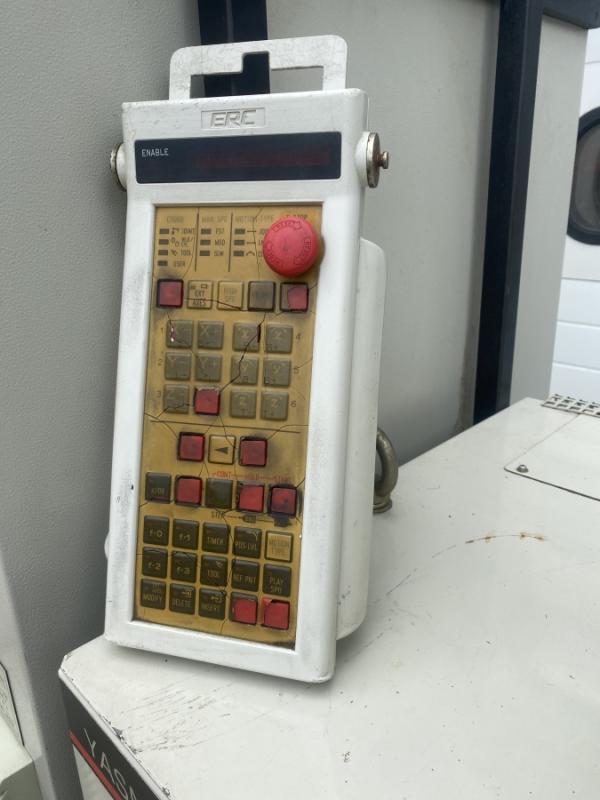

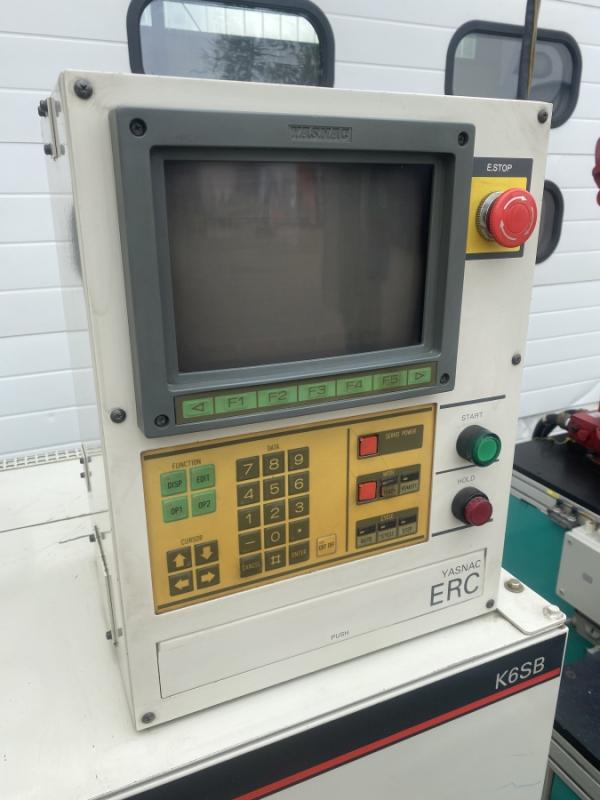

- Teach-Panel, JZNC-T834B

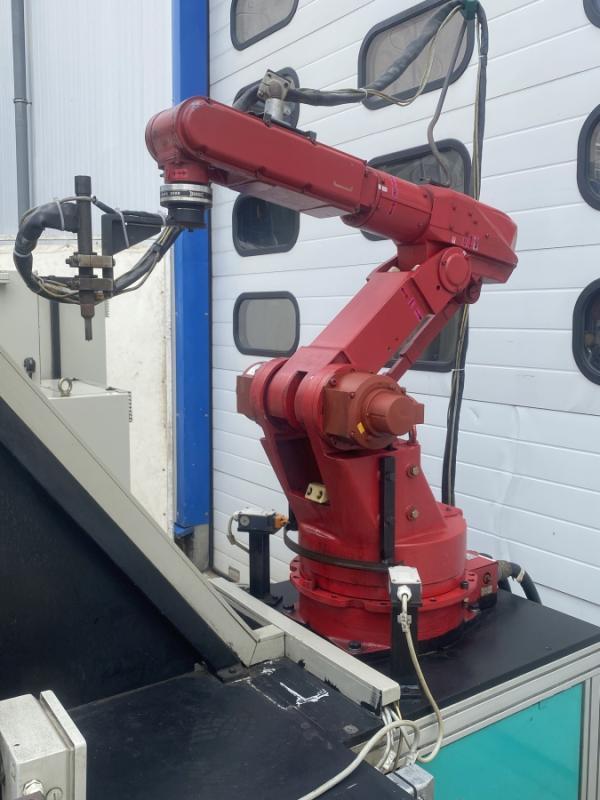

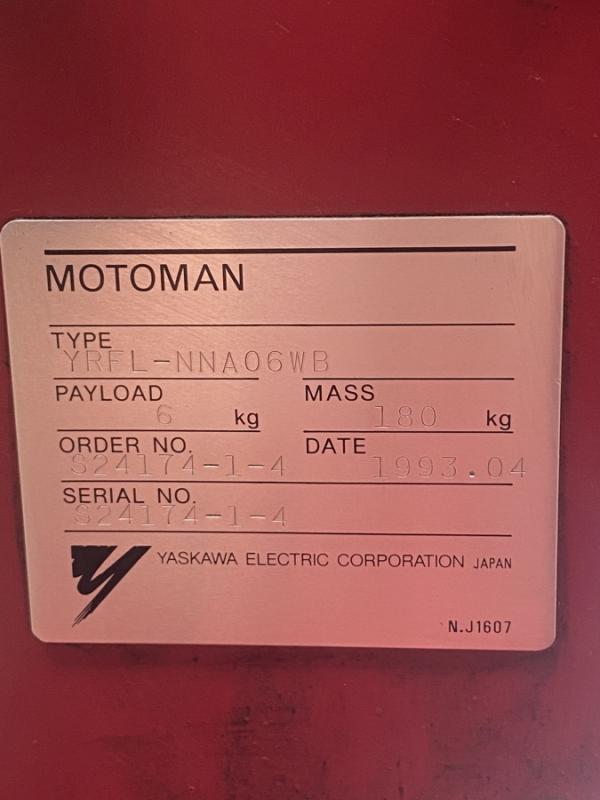

- Roboter YRFL-NNA06WB
- Automatisierung von ECKHARDT Typ ROBO
Roboter Nutzlast 6 kg
Eigengewicht nur Roboter 180 kg

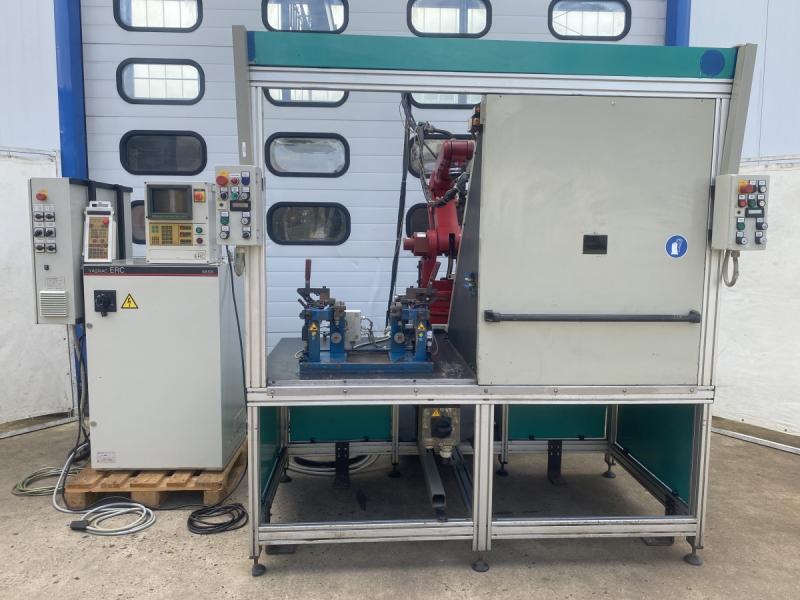

Die Gesamtanlage ist als kompakt Schweißzelle aufgebaut.
Roboter Steuerschrank nebendstehend.
Der Roboter kann selbstverständlich auch mit einer MIG-MAG Schweißquelle ausgestattet werden.

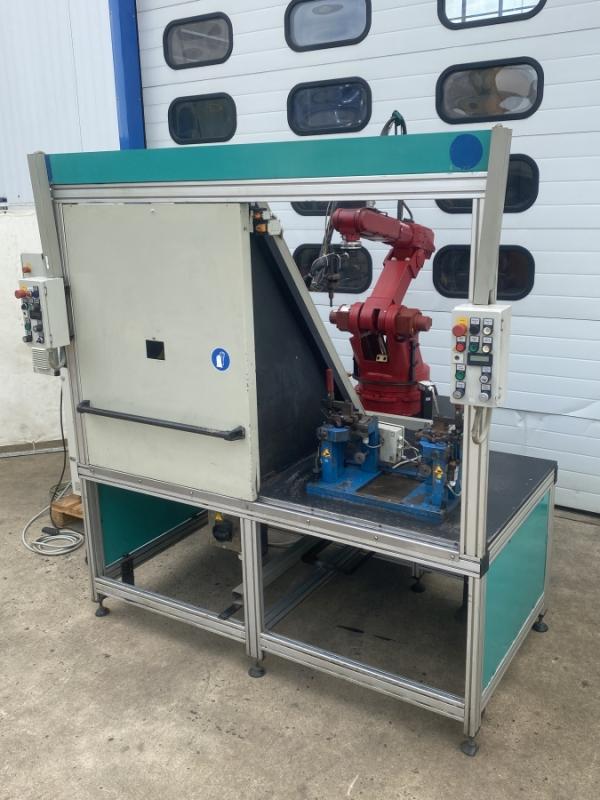

Vor der Schweißstation ist eine Schiebetür, durch schließen dieser Tür wird der Schweißzyklus ausgelöst.
Parallel zum Schweißzyklus kann die zweite Station gerüstet werden.
Platzbedarf Schweißzelle mit Roboter L x B x H 2000 x 2000 x 2300 mm
Gewicht Schweißzelle mit Roboter 1055 kg
Platzbedarf Steuerung mit Schaltschrank L x B x H 1000 x 850 x 1600 mm
Gewicht Steuerung mit Schaltschrank 300 kg
Platzbedarf der Anlage L x B ca. 3000 x 3000 mm
Eigengewicht der kompletten Anlage ca. 1355 kg
guter Zustand
Platzbedarf für den Transport L x B x H 3000 x 2200 x 2300 mm
