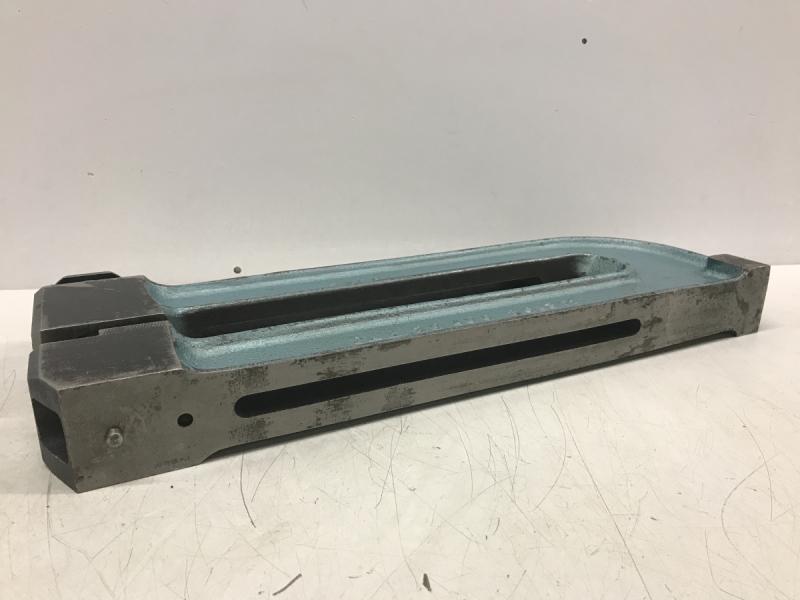

Stanzbügel, Stanzeinheit
Als PDF speichern
Lager Nr.:
S58952
Hersteller:
SUPRA-CLAP / CEWE
Typ:

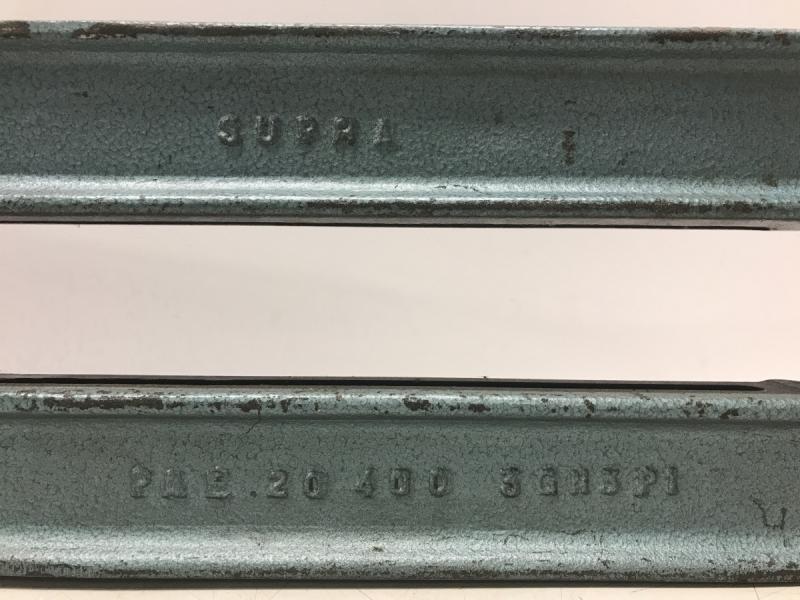

PAE 20 - 400 3GN 3P1
Baujahr:
1990

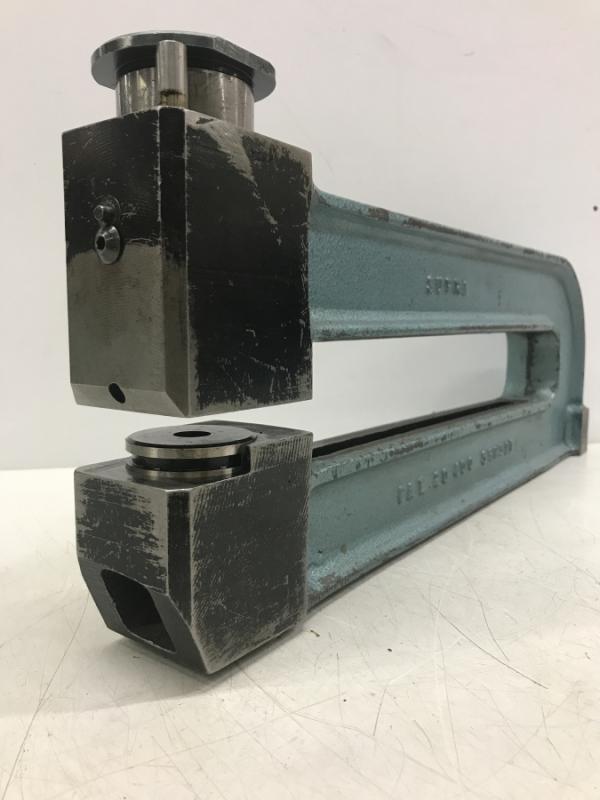

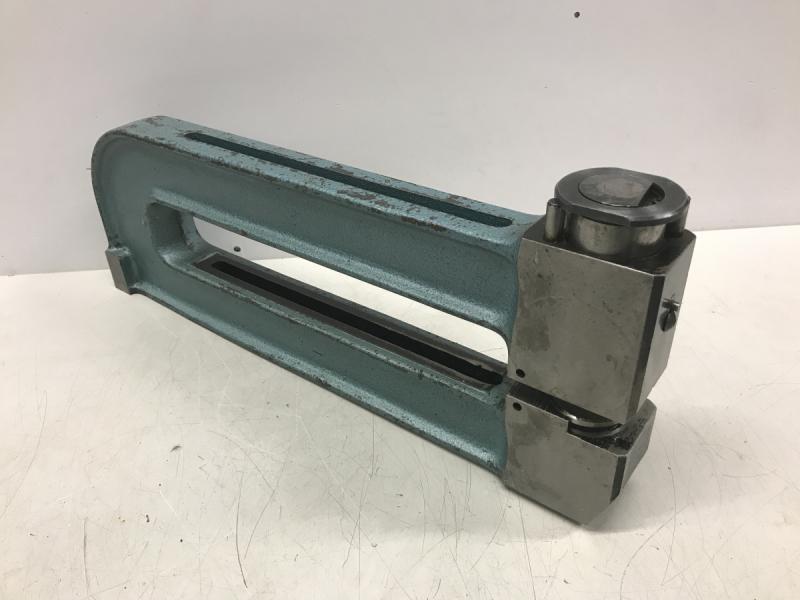

Stanzbügel, Stanzeinheit SUPRA-CLAP / CEWE Typ PAE 20 - 400 3GN 3P1
Ausladung: 400 mm
Stanzleistung: max. 10 mm Materialstärke
Lochdurchmesser: max. Ø 20 mm
Abstand zwischen oberen und unteren Bügel: 13 mm
Schneidstempel-Schaft: Ø 20 mm
Stempelhalter: Ø 50 mm

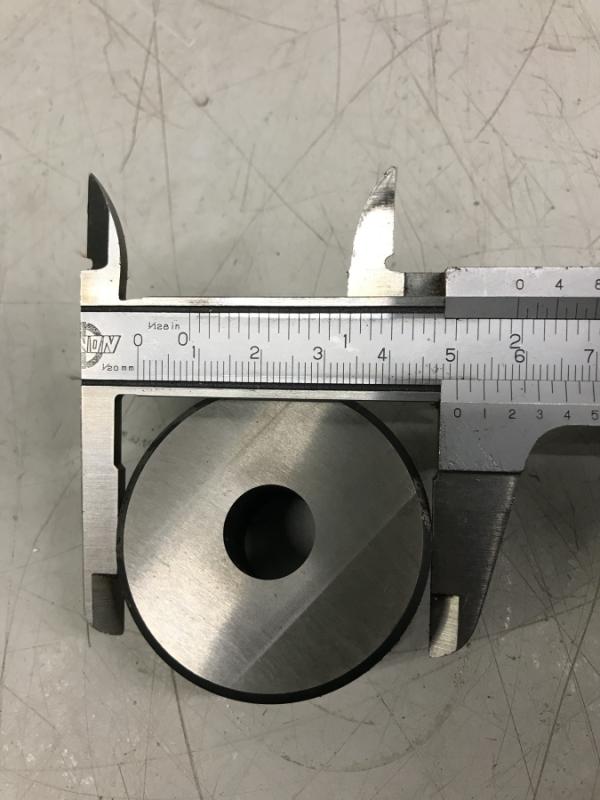

Schneidplatte-Aussen: Ø 50 mm
Schneidplattendicke: 20 mm
Durchfallöffnung im Stanzbügel: 19 mm
Einbauhöhe: ca. 220 mm

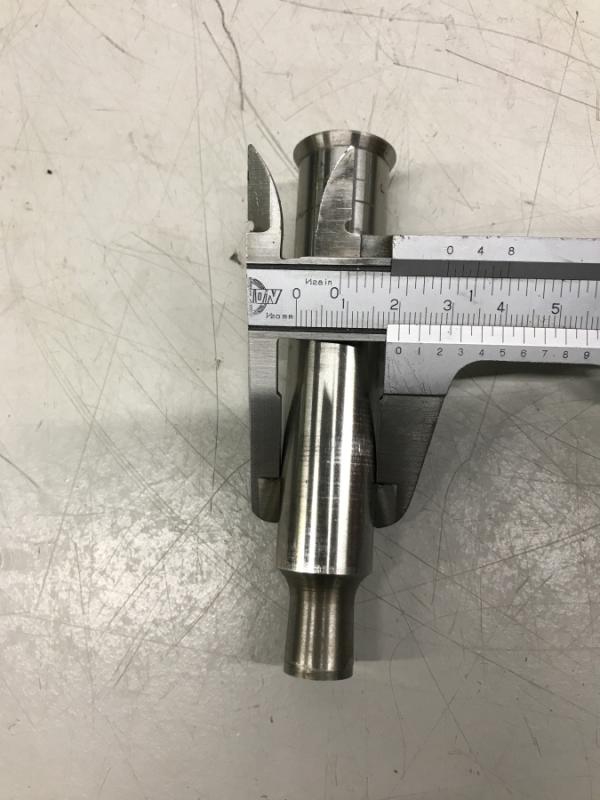

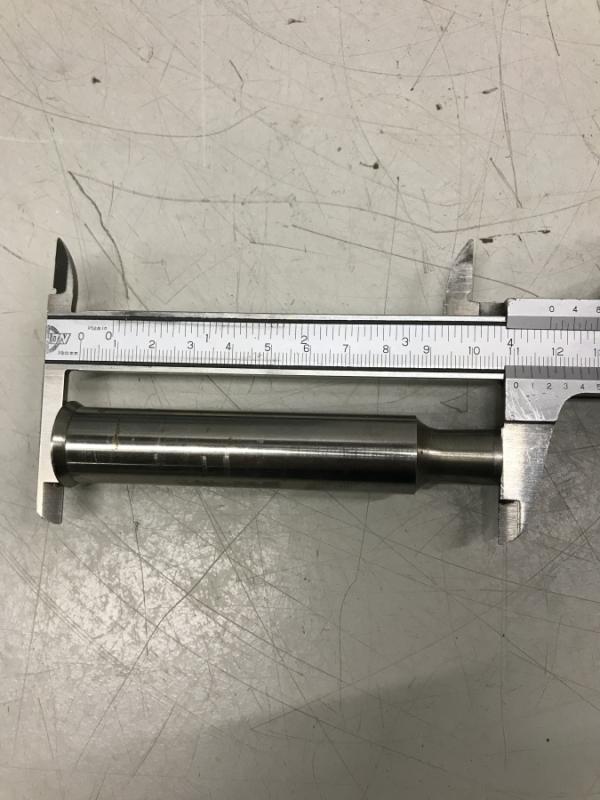

- Standard Schneidstempel Länge 110 mm mit 60° Kopf (Schneidstempel DIN 9861 Form C)

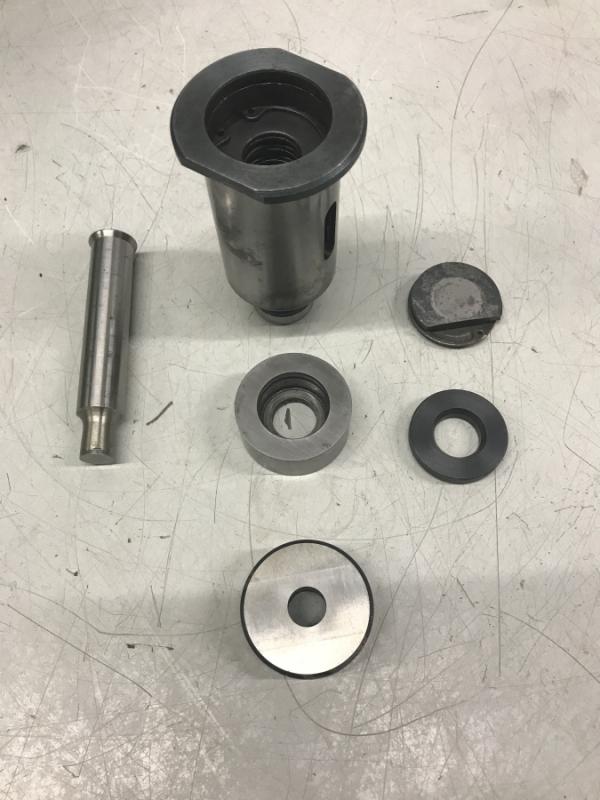

- Stempelhalter mit Federabstreifer und Rückzugsfeder
- Befestigungslangloch 300 x 13 mm und 8 mm Paßstift
- Lochwerkzeug Stempel mit Ø 14 mm und Matrize Ø 14,5 mm
Abmessung Stanzbügel L x B x H: 540 x 60 x 220 mm
Gewicht: 16,6 kg
guter Zustand

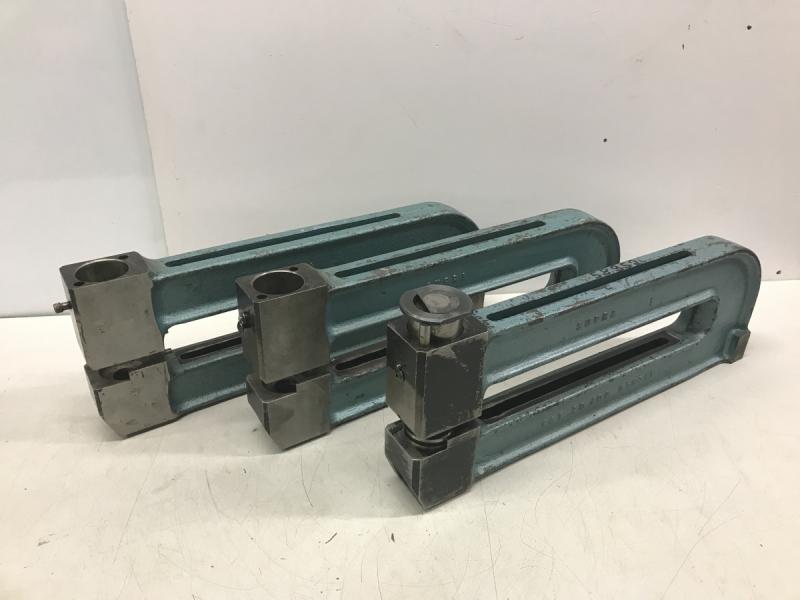

Insgesamt 3 Stück vorhanden
1 Stück mit unvollständigen Stempelhalter + Ø 14,5 mm Matrize = 200,-- EUR
1 Stück ohne Stempelhalter = 150,-- EUR
