Stanzbügel
Als PDF speichern
Lager Nr.:
S58950
Hersteller:
SUPRA-CLAP / CEWE
Typ:

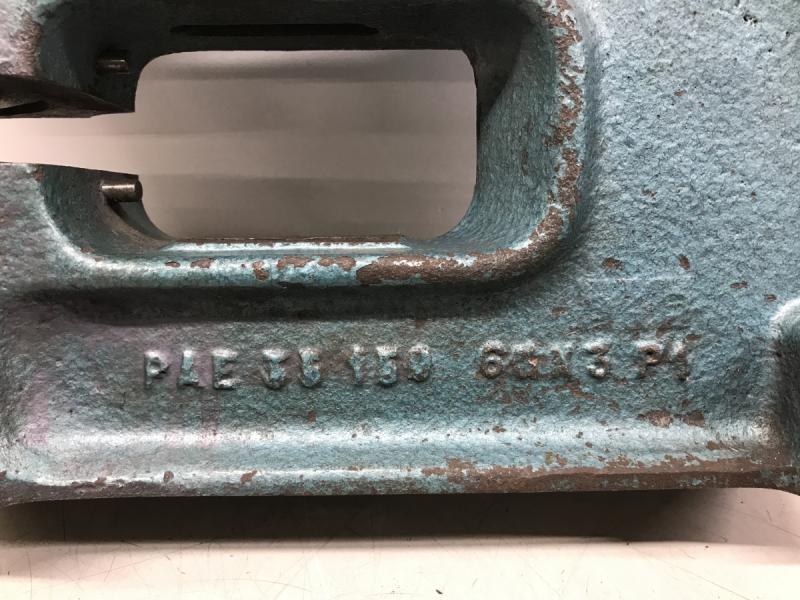

PAE 35 - 150 6GN 3P1
Baujahr:
1990

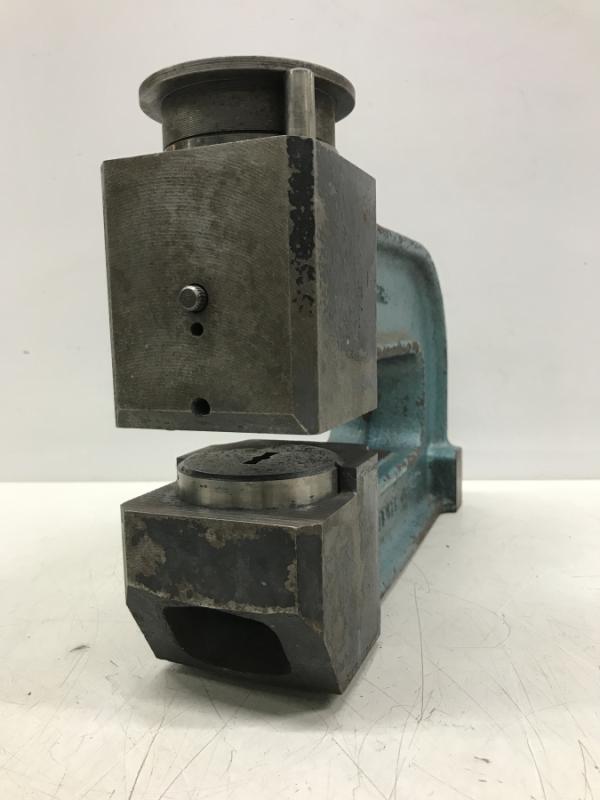

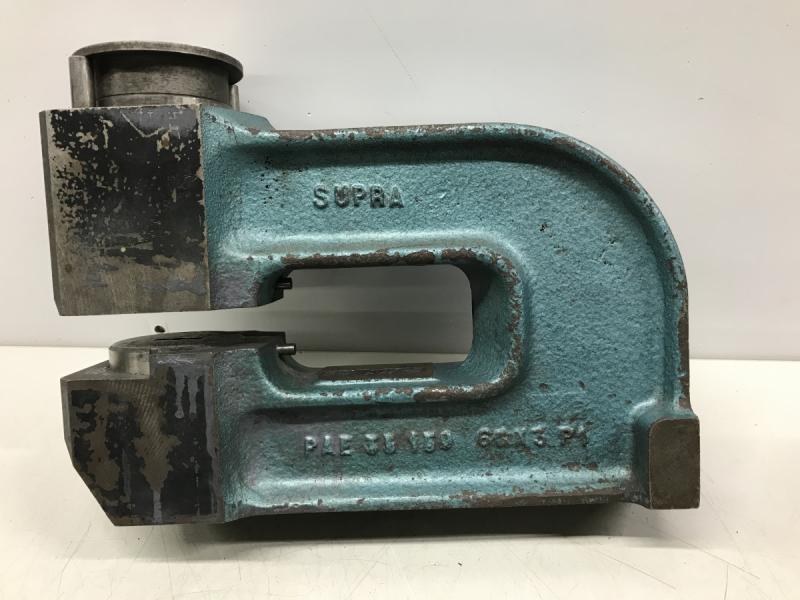

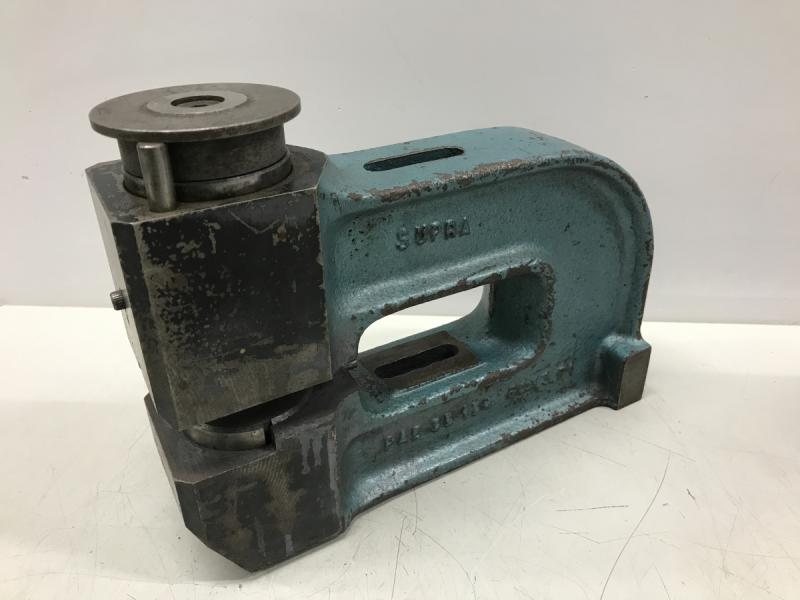

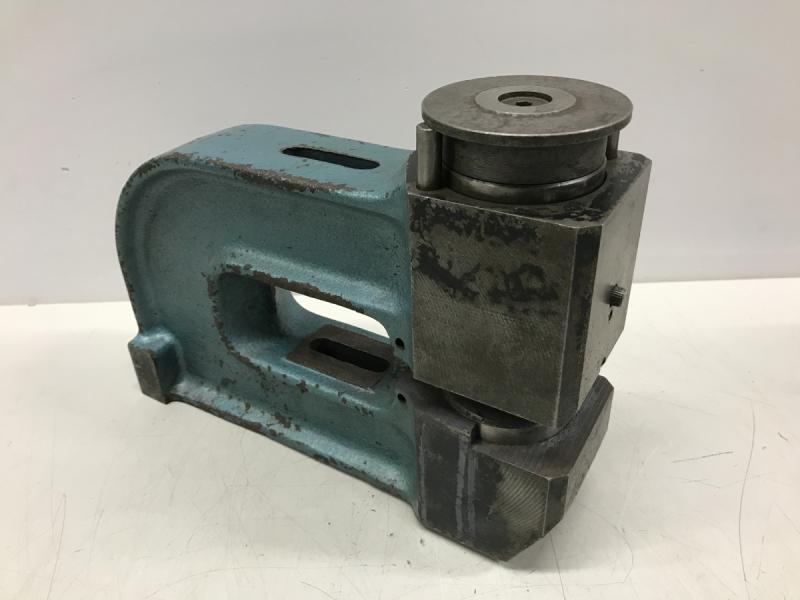

Stanzbügel, Stanzeinheit SUPRA-CLAP / CEWE Typ PAE 35 - 150 6GN 3P1
Ausladung: 150 mm
Stanzleistung: max. 10 mm Materialstärke
Lochdurchmesser: max. Ø 35 mm
Abstand zwischen oberen und unteren Bügel: 19 mm

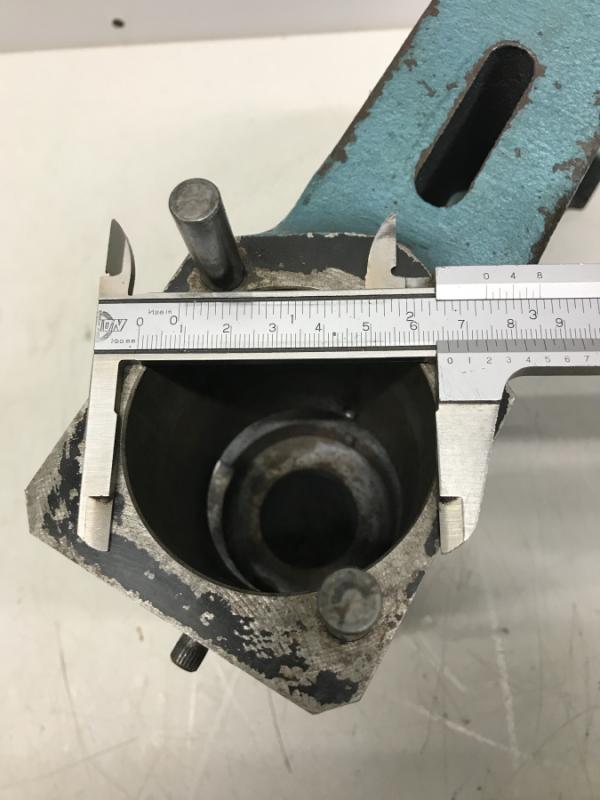

Stempelhalter: Ø 66 mm
Schneidplatte-Aussen: Ø 66 mm
Schneidplattendicke: 20 mm
Durchfallöffnung im Stanzbügel: 37 mm
Einbauhöhe: ca. 220 mm

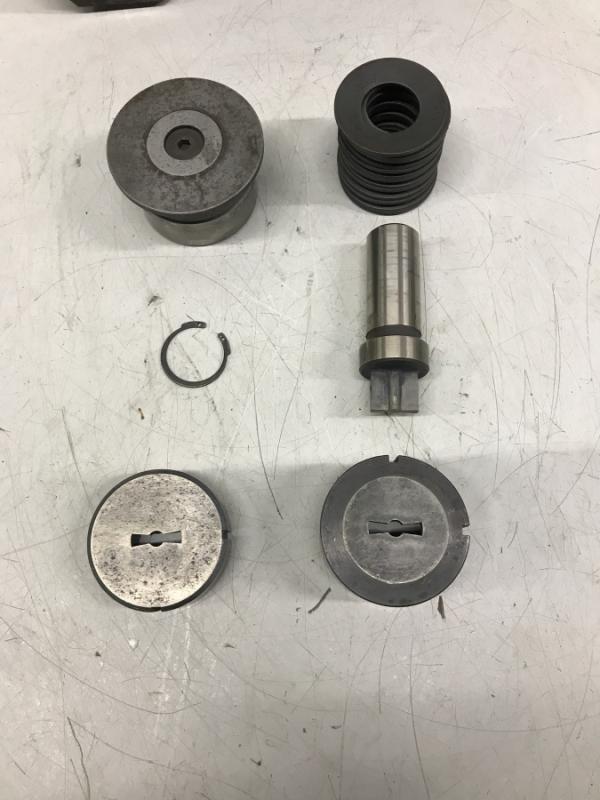

- Stempelhalter als Stempeleinheit mit Stempelaufnahme und Materialabstreifer mit Tellerfedern
- Stempelhalter verdrehsicher geführt und gefedert

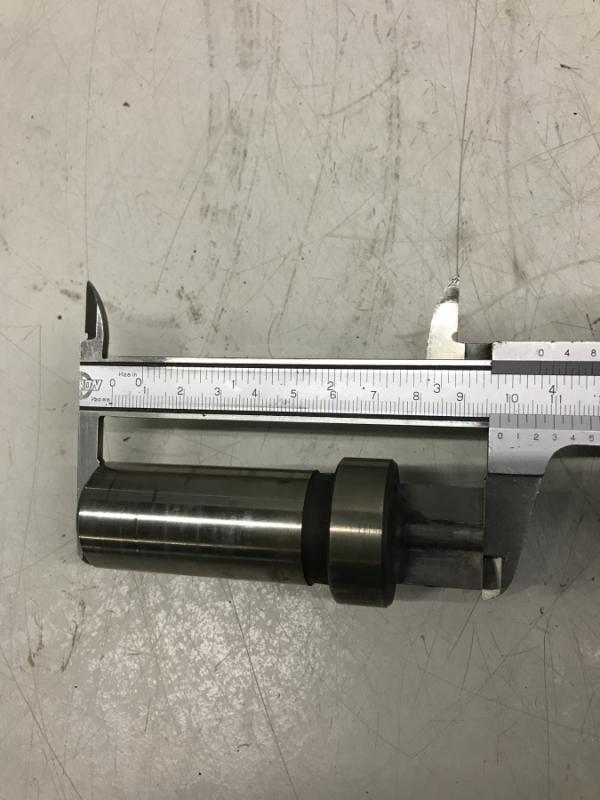

- Schneidstempel Länge 98 mm, Schaft Ø 28 / 35 mm

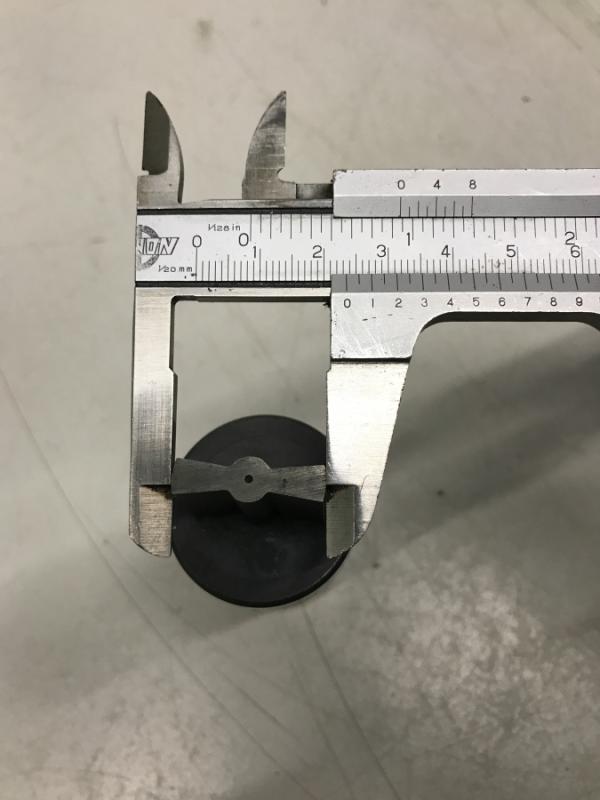

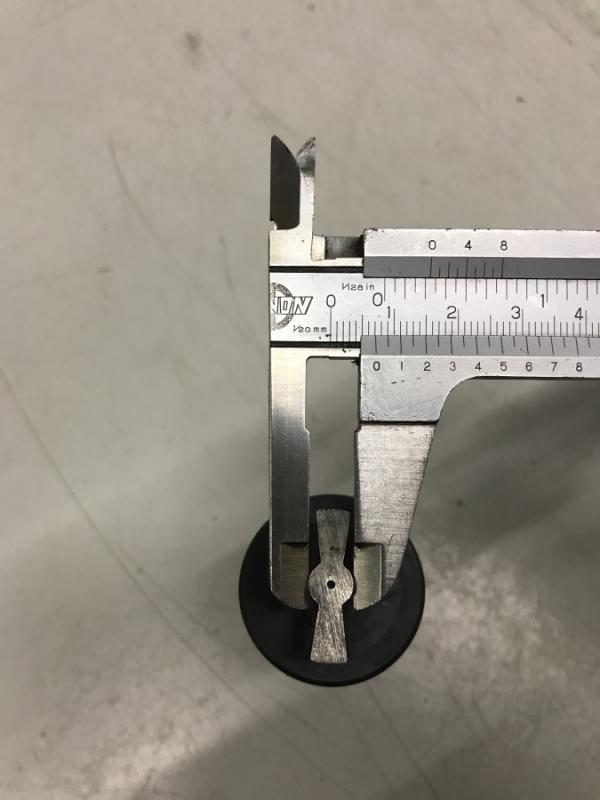

- eingebaut ist ein Schlüsselloch-Lochwerkzeug für Doppelbartschlüssel Stempel ca. 7 x 28,5 mm und Matrize
- Befestigungslangloch 50 x 13 mm
Abmessung Stanzbügel L x B x H: 295 x 80 x 220 mm
Gewicht: 16,5 kg
guter Zustand
