Transistor-Pulswechselrichter für Drehstrom- Vorschubantriebe mit analoger Regelung, Servosteller
Als PDF speichern
Lager Nr.:
S60346
Hersteller:
SIEMENS
Typ:
Simodrive 610 6SC6101-3A-Z
Baujahr:
1989
Transistor-Pulswechselrichter für Drehstrom- Vorschubantriebe mit analoger Regelung, Servosteller

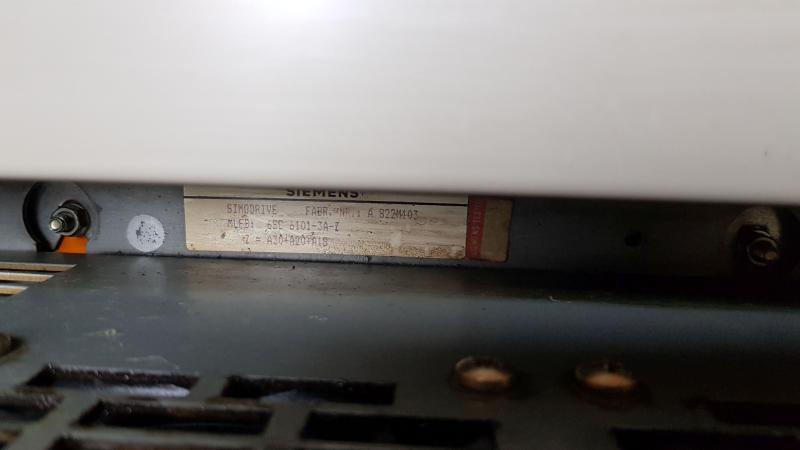

SIEMENS Typ Simodrive 610 6SC6101-3A-Z
Fab. Nr.: A 822M103
Z = A30+A20+A18
Baujahr: 1989
Die Transistor-Pulsumrichter Simodrive 610 sind für die Speisung der Drehstrom-Servomotoren 1FT5/1FS5 entwickelt worden.
Die Dynamischen Eigenschaften dieser Motoren sollen optimal ausgenutzt werden.
Durch entsprechende Bestückung des Leistungsteils können die Pulsumrichter für die verschiedensten Aufgaben eingesetzt werden.
Diese Flexibilität wird durch Erweiterungsmodule für den Leistungsteilbereich noch erhöht.
Anschlußspannung: 3 AC 50/60 Hz 165 Volt oder DC 220 Volt
(passender Trafo: 380/165 Volt 5kVA (gehört nicht zum Lieferumfang)
Ausgangsspannung: 3 UC 200 Volt
Wirkungsgrad: ca. 95 %
Anzahl der Vorschubachsen: 4
Drehzahlsollwert: +-10 Volt
Hilfsspannung: 24 Volt
Relaiskontakt für Meldungen Störung/Betriebsbereit
Abmessung BxHxT: 339 x 440 x 300 mm
Gewicht: ca. 25 Kg

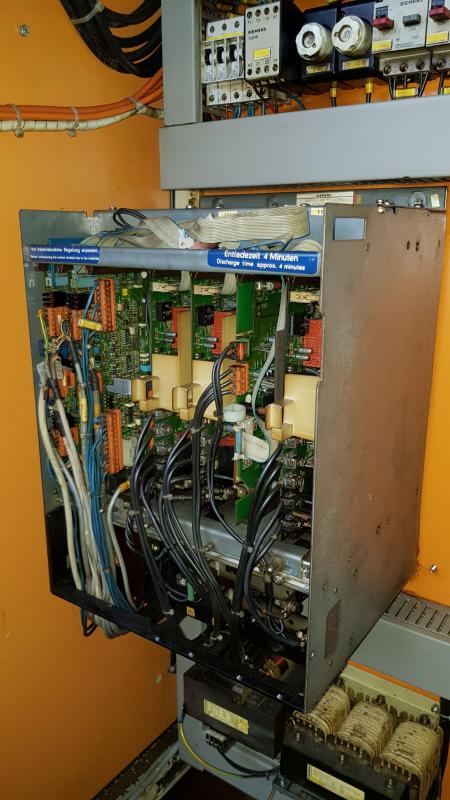

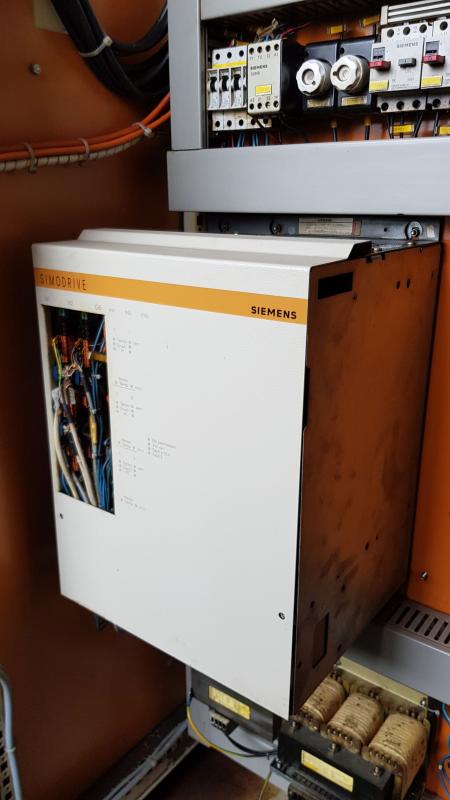

Der Servosteller ist noch Betriebsbereit in einer Gildemeister GDM42.
Weitere Bauteile von der Gildemeister finden sie unter Lagernummer:
60343, 60347, 60348
