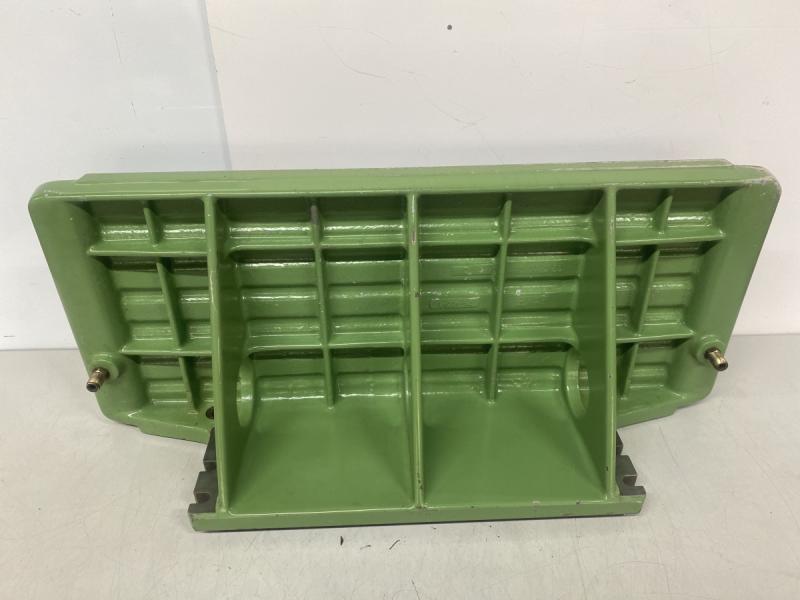

Univ., Fräsmaschinentisch, Winkeltisch, Aufspannwinkel Aufspanntisch, T-Nutentisch
Univ., Fräsmaschinentisch, Winkeltisch, Aufspannwinkel, Aufspanntisch vermutlich MAHO

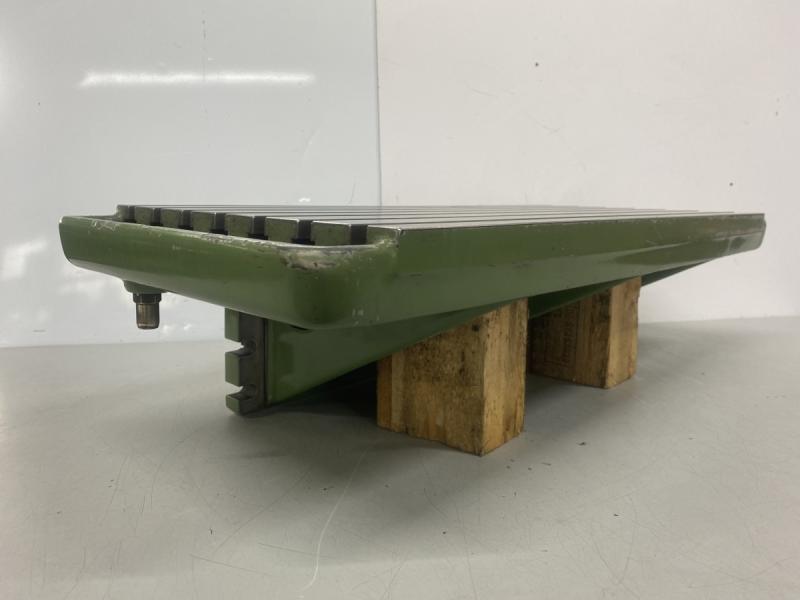

T-Nutentisch, Anbautisch für Univ. Werkzeug-Fäsmaschine
Tisch- Nr: 76-400-1 / 2210 05 00
Tischgröße 700 x 330 mm
Bauhöhe 210 mm
Nutenbreite 12 mm
Nutenabstand 45 mm

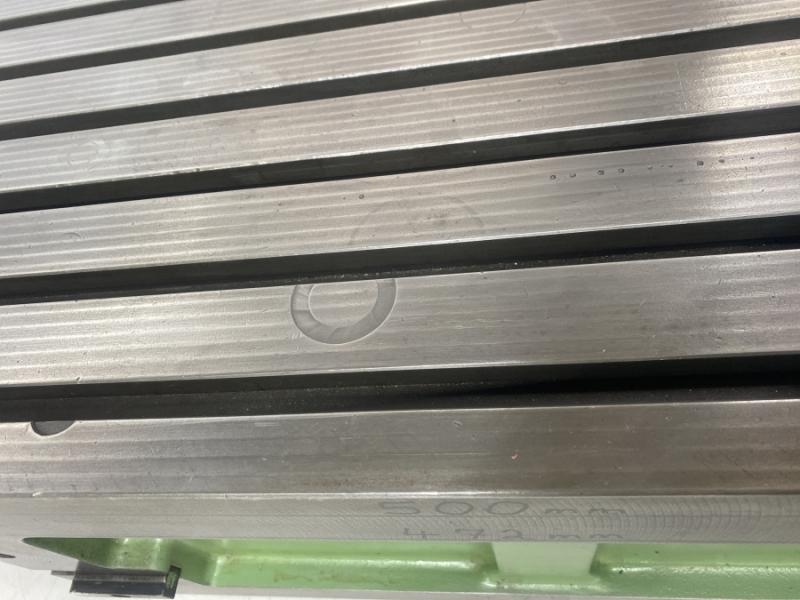

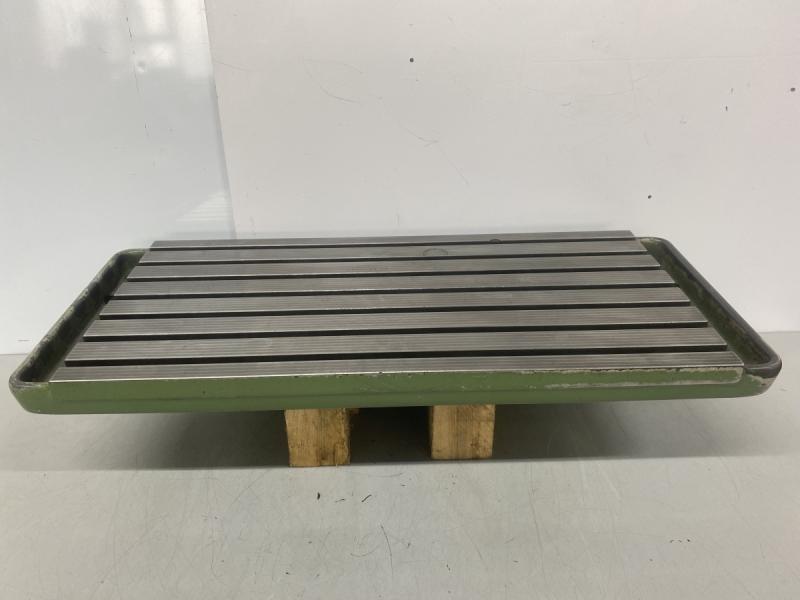

- Tischplatte mit 7x T-Nut 12 mm

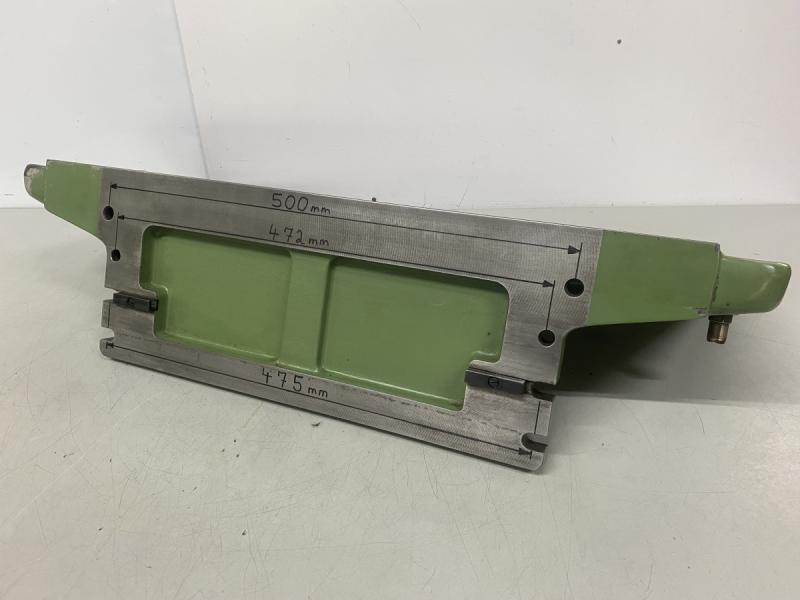

- Montagefläche 90°, 13 mm Bohrungen,14 mm Langlöcher für die Befestigung und 12 mm Führungsnut

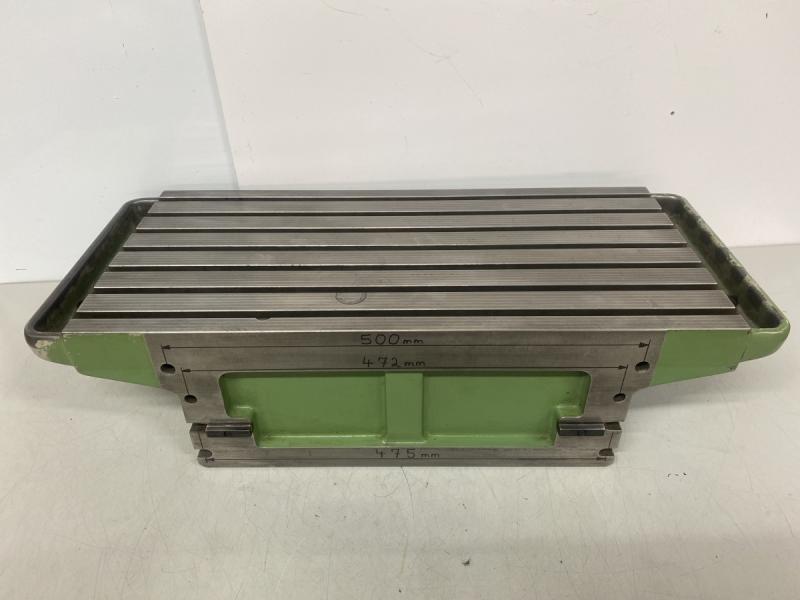

- Lochabstand Montageplatte oben Ø 13 mm = 500 mm, 50 mm oben von der Tischfläche (mittig gemessen)
- Lochabstand Montageplatte mitte Ø 13 mm = 472 mm, 95 mm oben von der Tischfläche (mittig gemessen)
- Langlochabstand Montageplatte mitte = 475 mm, 140 mm oben von der Tischfläche (mittig gemessen)
- Langlochabstand Montageplatte unten = 475 mm, 185 mm oben von der Tischfläche (mittig gemessen)
Abmessung L x B x H 820 x 330 x 210 mm
Gewicht 61 kg
guter Zustand
