Univ. Werkzeugfräsmaschine

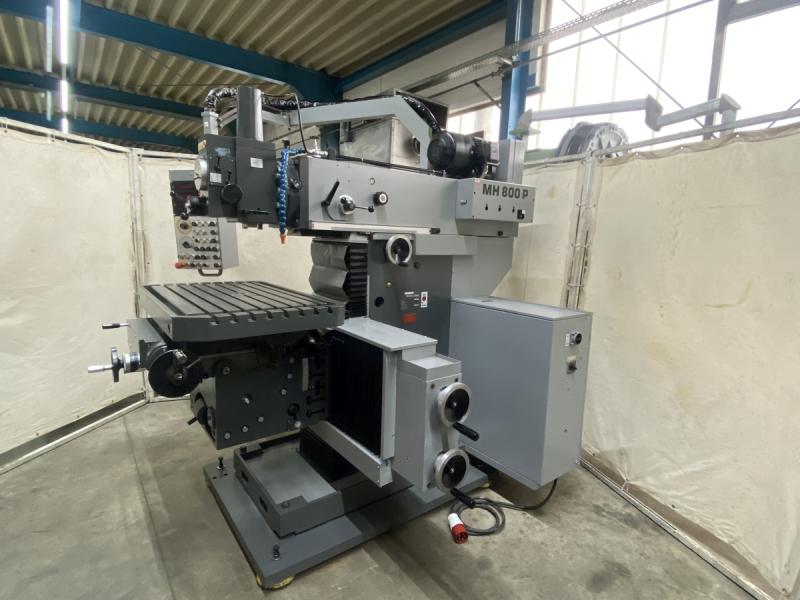

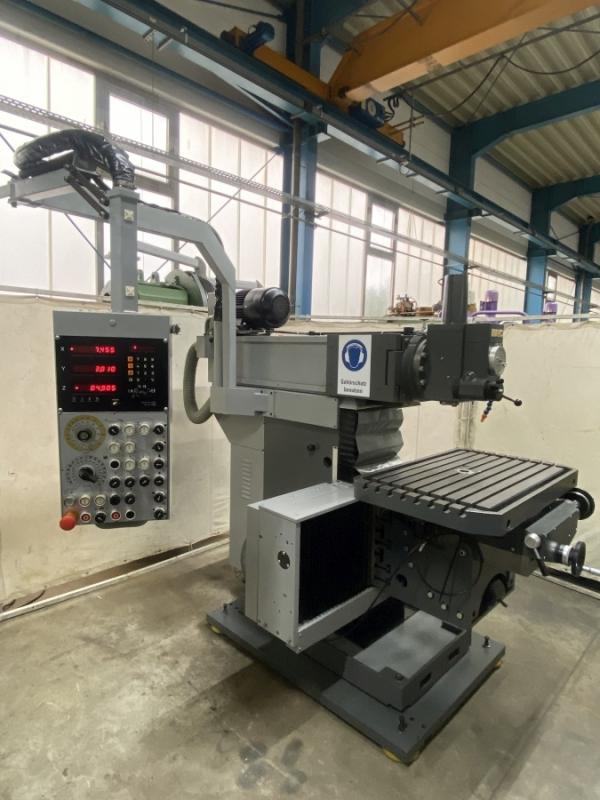

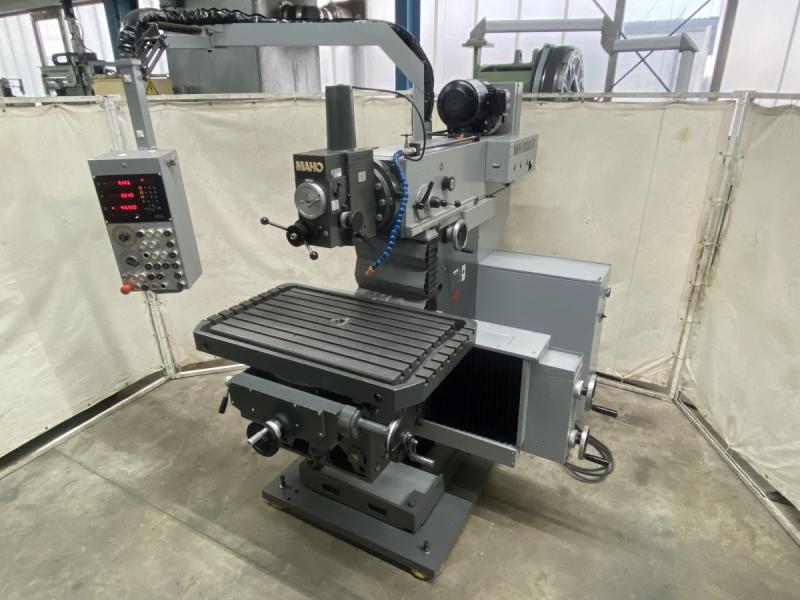

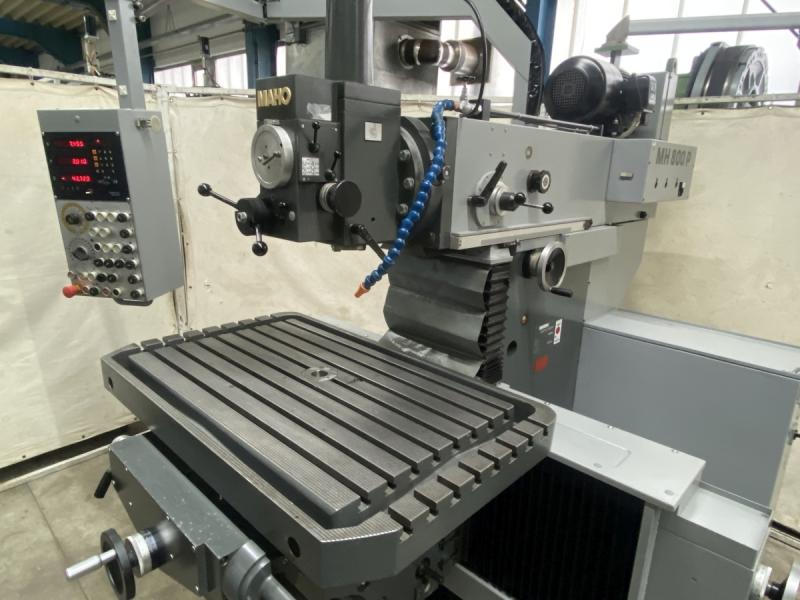

Univ. Werkzeugfräsmaschine MAHO Typ MH 800 P
mit Digitalanzeige und Streckensteuerung HEIDENHAIN TNC 121

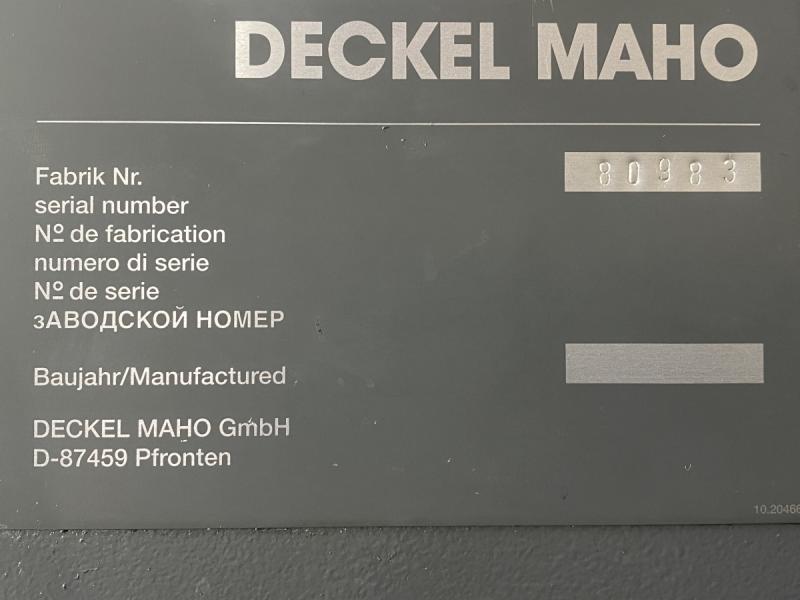

Masch.Nr. 80983 Baujahr 1982
Maschine in 2008 von MMD überholt, danach in der Betriebswerkstatt von einem Elektronikbetrieb nur selten benutzt.
Fahrwege X: 700 mm, Y: 450 mm, Z: 500 mm
Tischgröße 1050 x 627 mm
Spindelaufnahme ISO 40
Spindeldrehzahl 40-2000 U/min. 18 Stufen
Vorschub X, Z-Achse 10-500 mm/min. stufenlos
Vorschub Y-Achse 5-250 mm/min. stufenlos
Eilgang X, Z-Achse 1,4 m/min.
Eilgang Y-Achse 0,7 m/min.
Pinolverschiebung Vertikal 100 mm
Pinolenvorschub Vertikal 0,02 / 0,03 / 0,05 / 0,08 / 0,12 / 0,2 mm/U
Pinolverschiebung horizontal 100 mm
Spindelantrieb 5,5 kW
Netzanschluß 380 Volt, 50 Hz, 10 kW

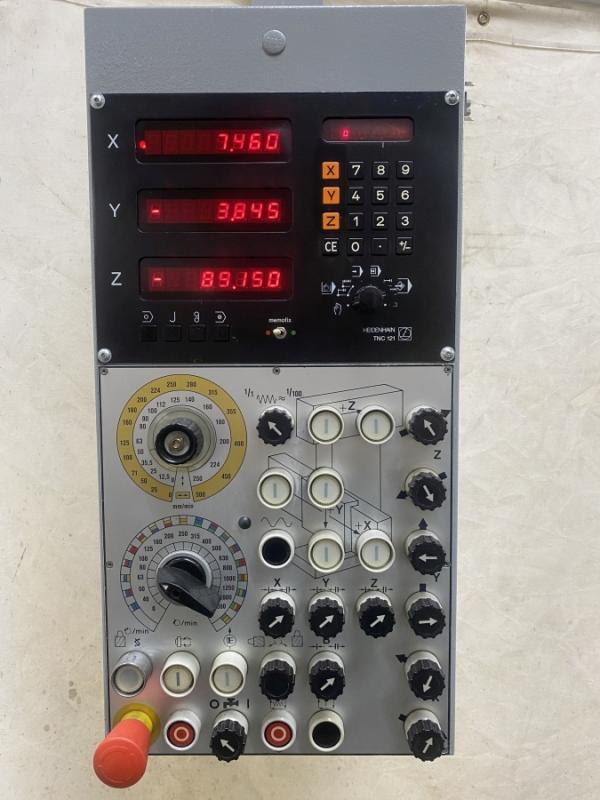

- NC-Streckensteuerung HEIDENHAIN TNC 121

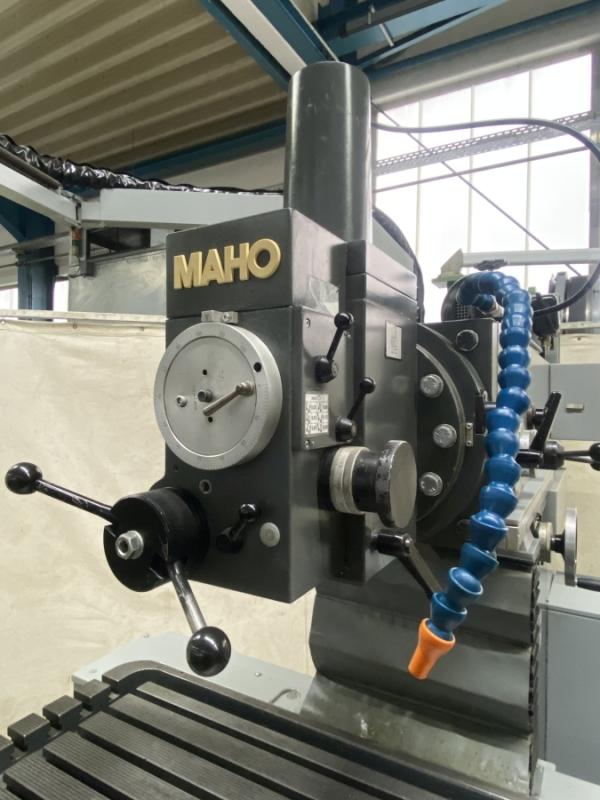

- Vertikalfräskopf mit autom. Pinolenvorschub 0,02 - 0,2 mm/U (6 Stufen)
- Hydro- Mechanische Werkzeugspannung
- Kühlmitteleinrichtung im Maschinenfuß
- Universal Einbaurundtisch, 360° drehbar, 30° Schwenk- und neigbar, 225 mm Querverstellung
- Rundtisch mit direkter Teilung 72 x 5° und indirekter Teilung über Lochscheibe 1:120 = 1 Umdr. = 3°
- schwenkbares Bedienpult
- Zentralschmierung
- Bedienungsanleitung,
- Maschine montiert auf einer Stahlplatte L x B x H 1400 x 1000 x 50 mm = 550 kg
Platzbedarf L x B x H 2650 x 2000 x 2450 mm
Gewicht 3700 kg + 550 kg Stahlplatte
Gewicht 4250 kg (gewogen)
sehr guter Zustand
