Univ. Werkzeugfräsmaschine

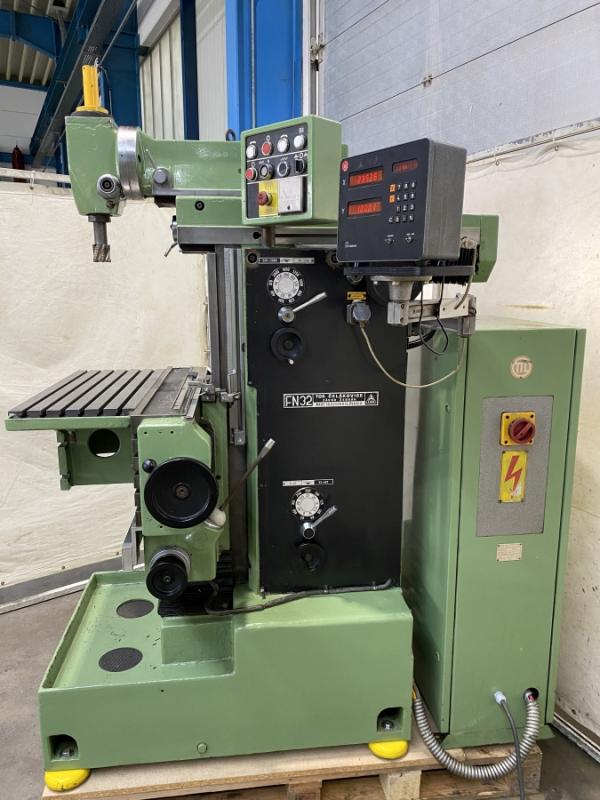

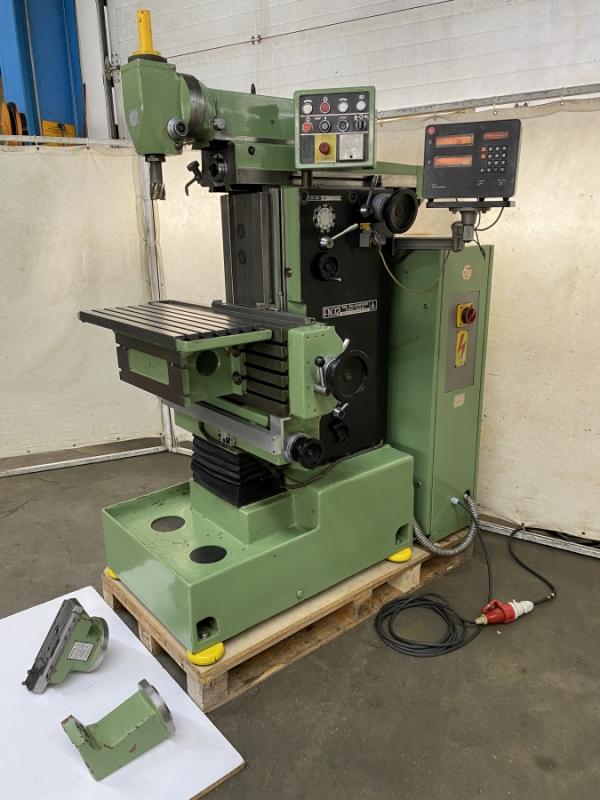

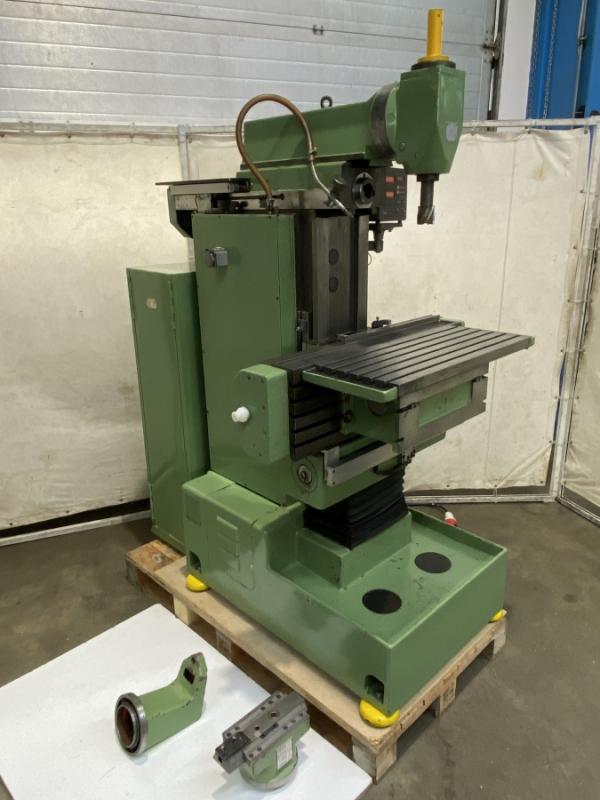

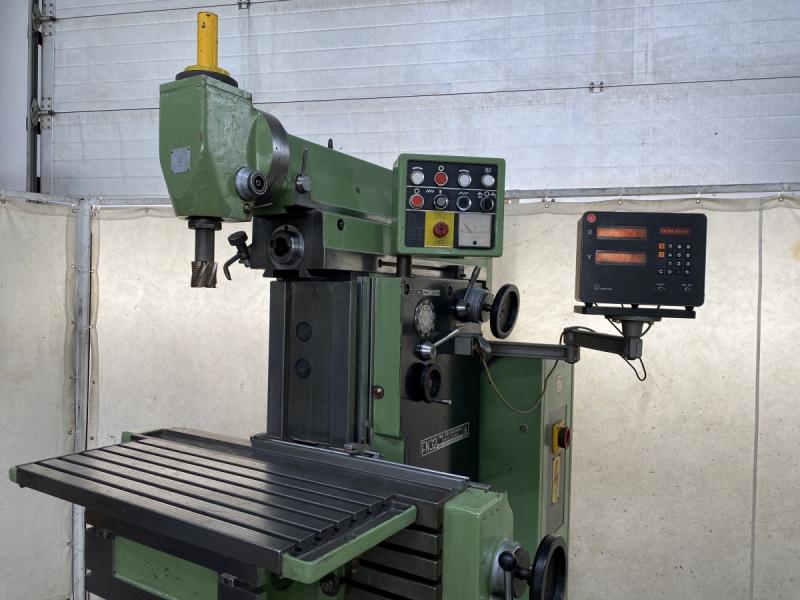

Univ. Werkzeugfräsmaschine TOS Typ FN 32
Baujahr ca. 1980
Fahrwege X: 450 mm, Y: 240 mm, Z: 380 mm
Tischgröße 700 x 300 mm
Spindelaufnahme SK 40 - M16

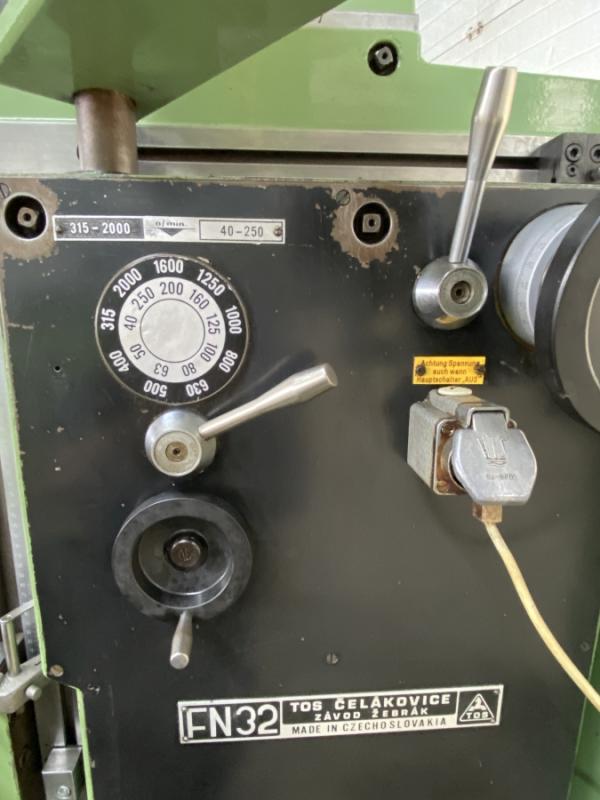

Spindeldrehzahl 63-2000 U/min. 18 Stufen

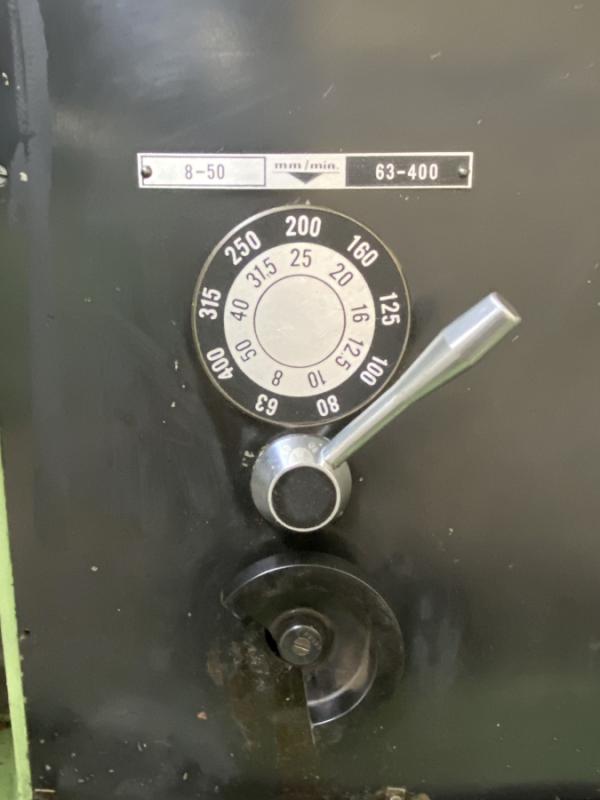

Vorschubgeschwindigkeit 8-400 mm/min. 18 Stufen
Eilganggeschwindigkeit ca. 1400 mm/min.
Pinolverschiebung 90 mm
Motorleistung Hauptspindel 2,2 KW
Anschlußleistung 400 Volt, 50 Hz.

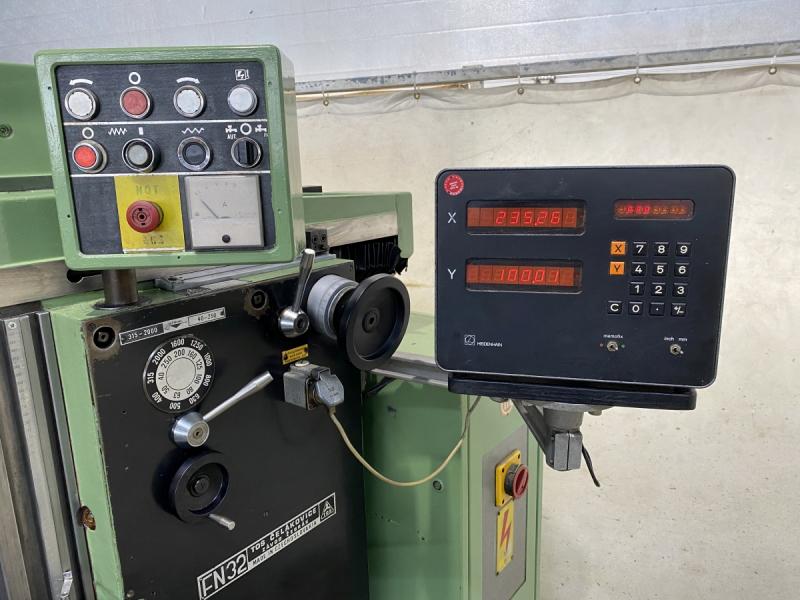

- 2-Achsen Digitalanzeige Heidenhain, Typ 731B für die X und Y-Achse

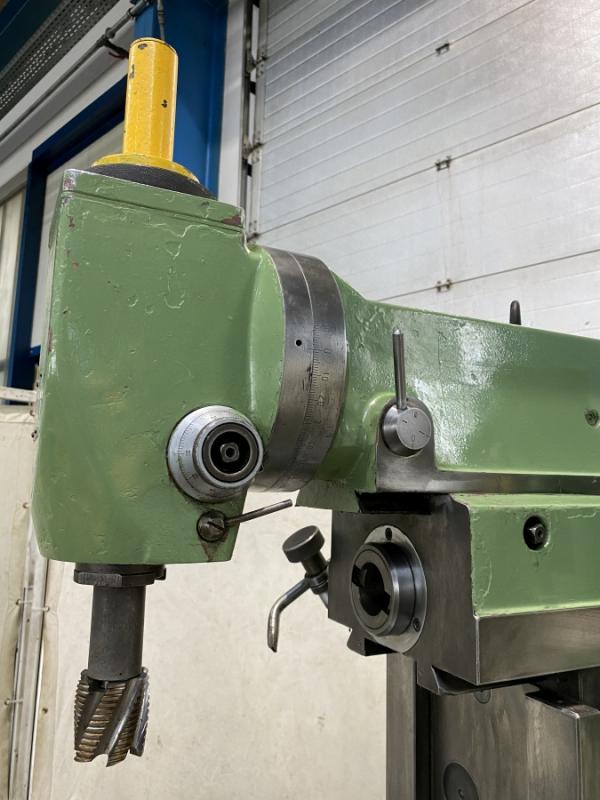

- Vertikalfräskopf mit Bohrpinole schwenkbar +/- 90° und horizontal ausfahrbar
- Spindeldrehzahl über 18 Getriebestufen
- Kühlmitteleinrichtung im Maschinenfuß
- Elektro Schaltschrank an der Maschinenseite

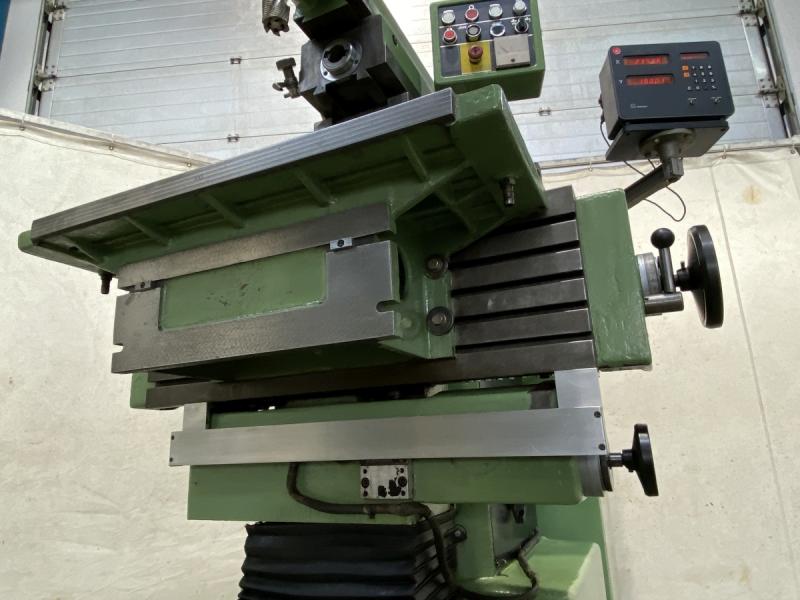

- fester Winkeltisch
- Gegenlager zum Horizontalfräsen
- Nutenstoßapparat 16 bis 105 Hübe, Hub bis 70 mm, +/- 90° schwenkbar
- 1 Stück Werkzeugaufnahmen SK 40 mit Walzenfräser

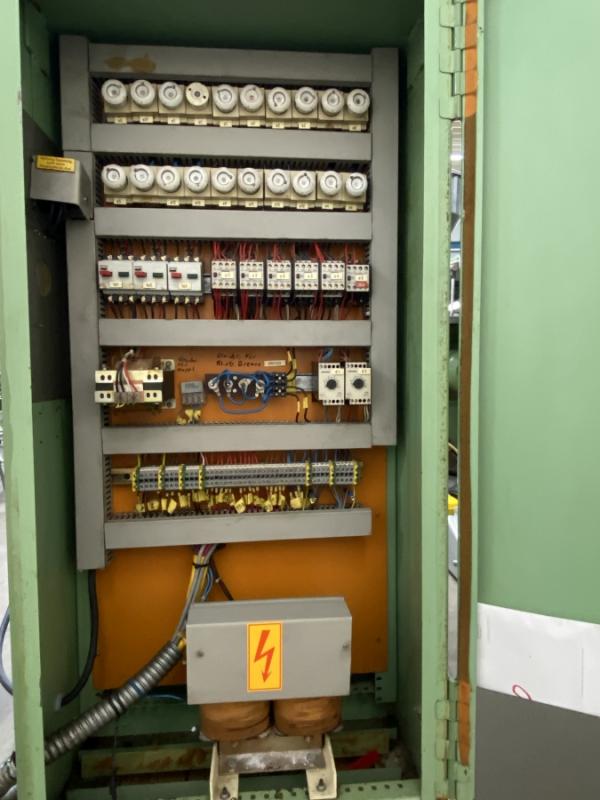

- Schaltschrank nebenstehend
Platzbedarf L x B x H 1500 x 1200 x 1970 mm
Gewicht 1650 kg
guter Zustand
