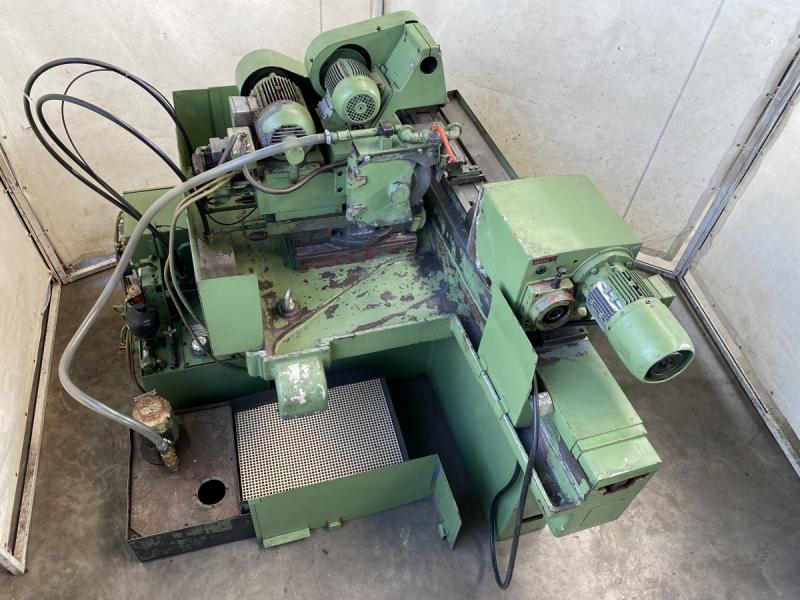

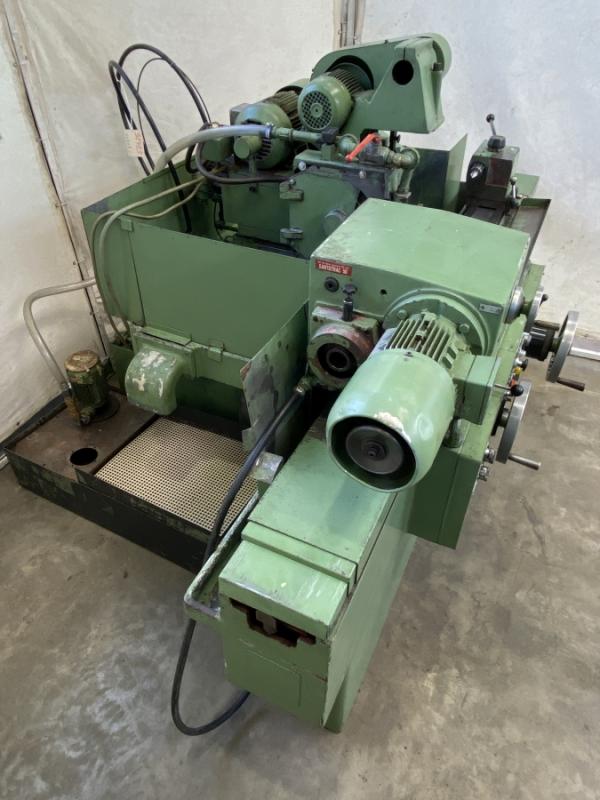

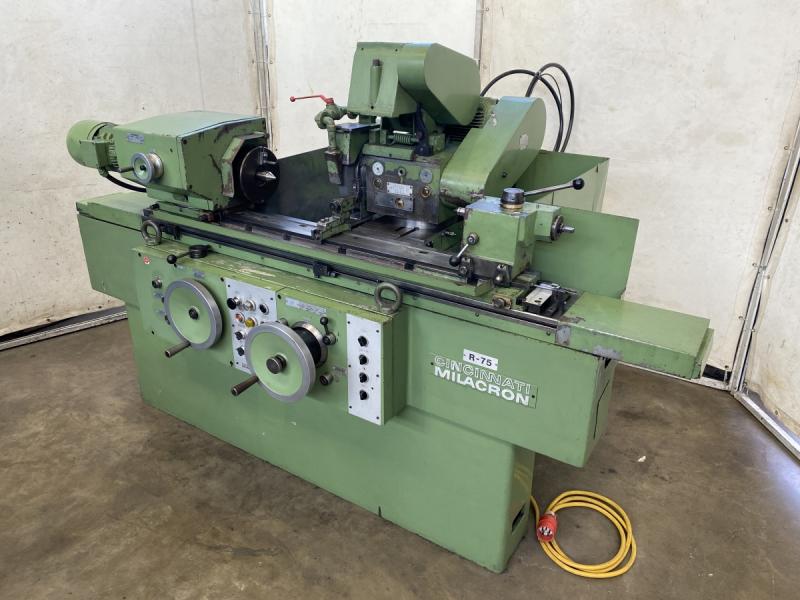

Universal Außen und Innen Rundschleifmaschine
Universal Außen und Innen Rundschleifmaschine CINCINNATI - MSO Typ R75
Fabr. Nr. 27782 Baujahr 1976

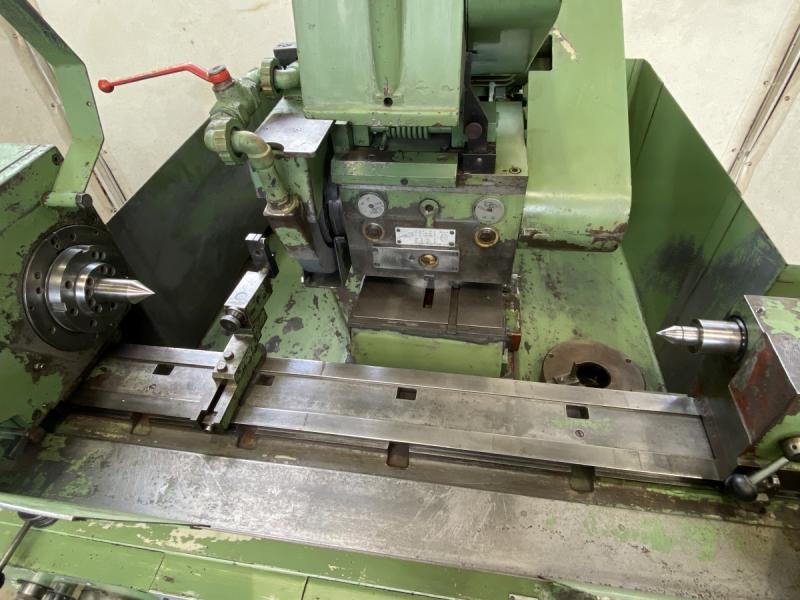

Spitzenweite max. 805 mm
Werkstück Schleiflänge max. 800 mm
Spitzenhöhe 130 mm
Schwingdurchmesser max. 250 mm
Werkstück Schleifdurchmesser max. 250 mm
Werkstückgewicht zwischen den Spitzen max. 75 kg
Werkstückgewicht im Spannfutter max. 20 kg
Werkstück Spindeldrehzahl 50 - 390 U/min.

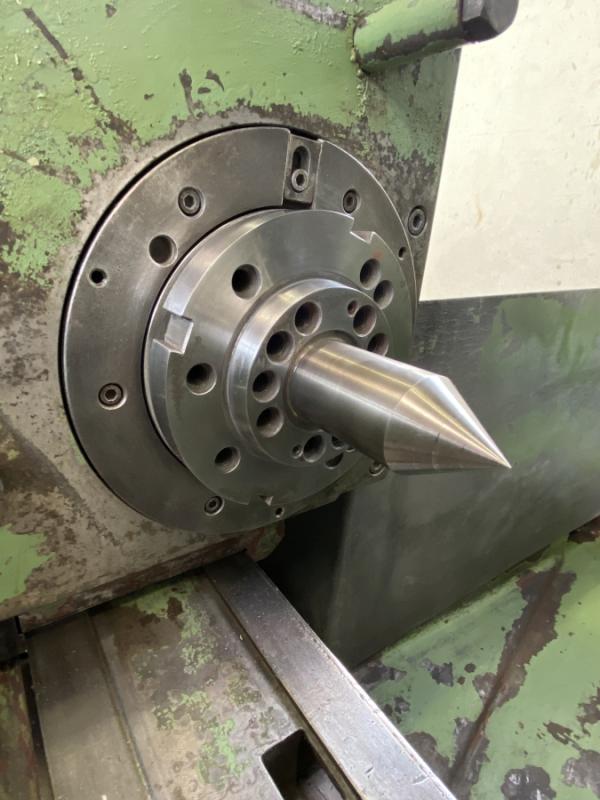

Spindelstock Innenkegel MK 5
Spindelstock Kurzkegelflansch DIN 55027, Gr.5 Ø 82 mm
Spindelstock Spindeldurchlass 38 mm
Reitstock Innenkegel MK 3
Schleifscheibendurchmesser max. 300 mm
Schleifscheibenbreite max. 40 mm
Schleifscheiben-Umfangsgeschwindigkeit 30 m/sec.
Spindelstock Schnellverstellung 50 mm
Automatische Spindelstockzustellung 0,005 bis 0,03 mm

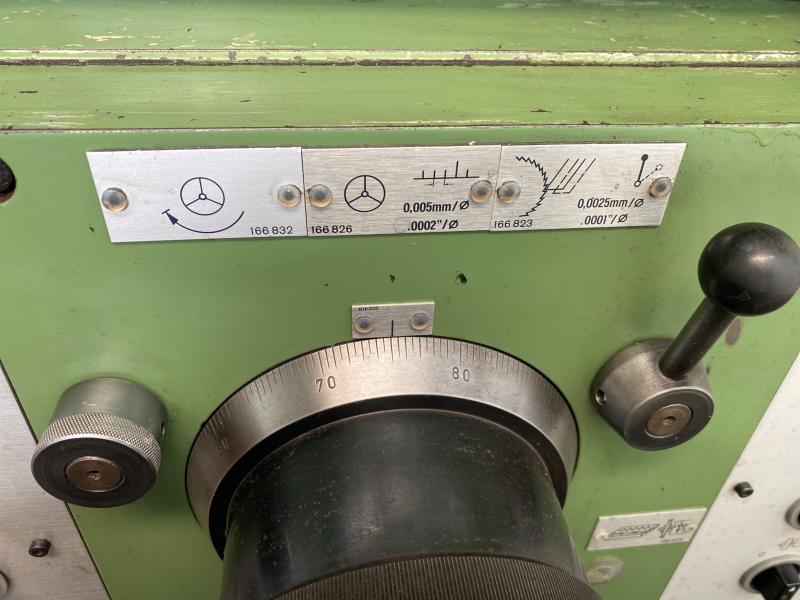

Manuelle Zustellung 0,0025 mm
Hydraulische Tischbewegung 0,05 - 6 m/min.
Motorleistung Schleifspindel 3 kW
Motorleistung Werkstückspindelstock 0,75 kW
Motorleistung Innenschleifeinrichtung 0,75 kW
Netzanschluß 380 Volt, 50 Hz

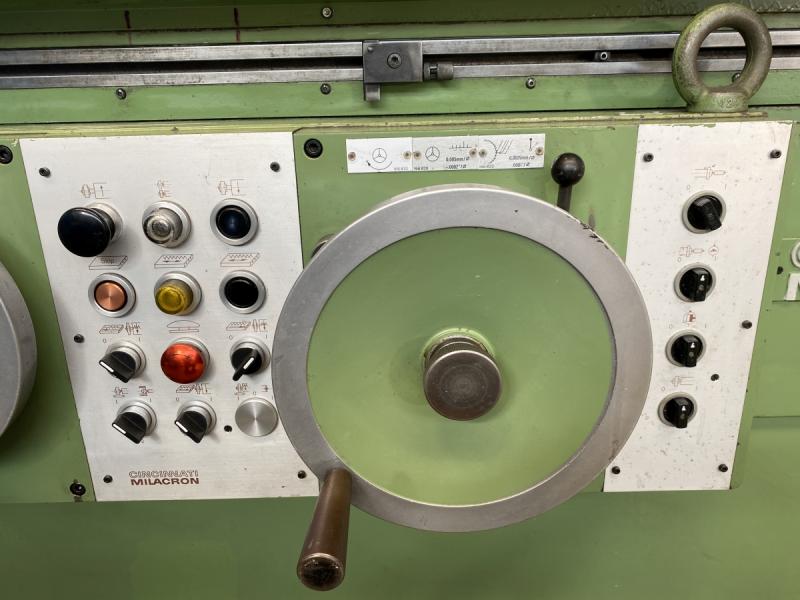

- Zustell- und Einstechsystem von Hand oder automatische Zustellung

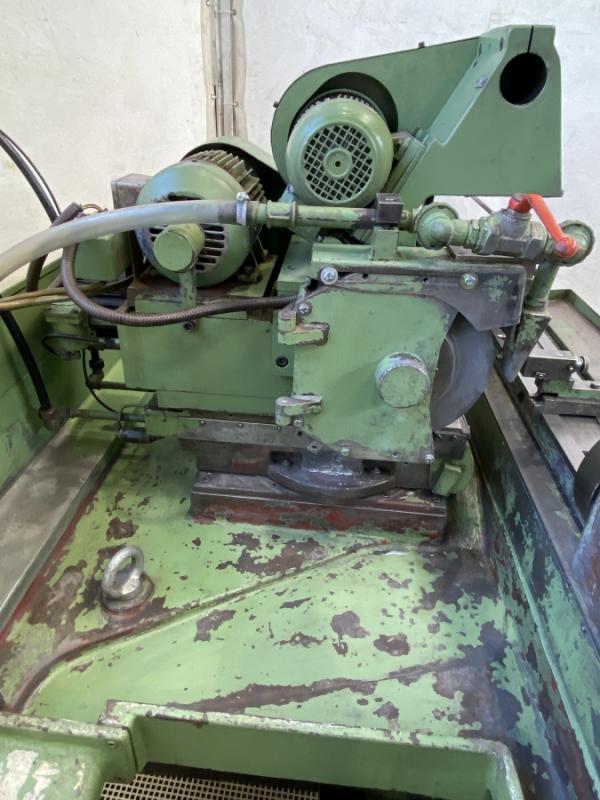

- Schleifspindelstock schwenkbar +/- 90°
- Werkstück Spindelstock schwenkbar 0 bis 90°
- Tisch Schrägstellung zum Konusschleifen bis 10°
- Gegenlager / Pinole für den Werkstück-Spindelstock mit Innenkegel MK 3
- Innenschleifspindel fehlt, Innenschleifeinrichtung zum einschwenken
- Kühlmitteleinrichtung nebenstehend

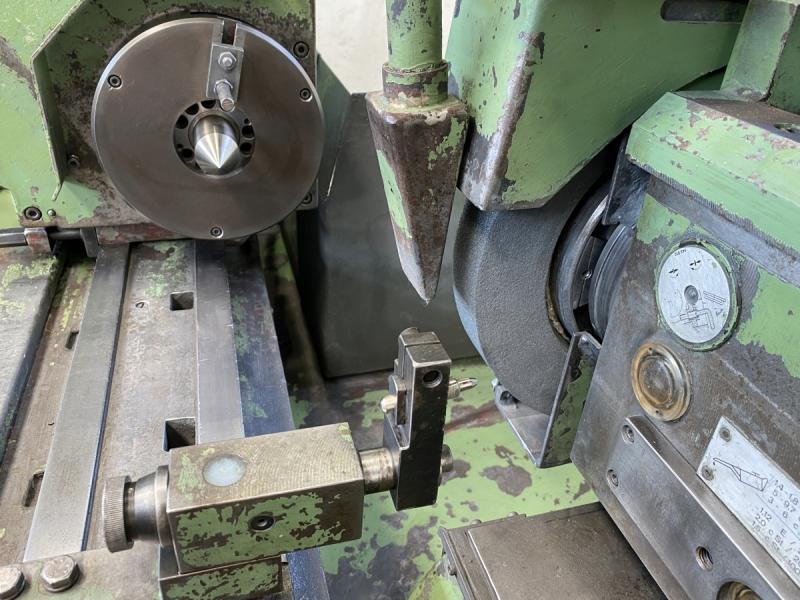

- 1 Stück Diamant-Schleifscheibenabrichter
- 3 Stück Schleifscheiben mit Schleifscheibenaufnahme
- 1 Stück Schleifscheibe ohne Schleifscheibenaufnahme
- 1 Stück Schleifscheibenabzieher
- 1 Stück Reduzierhülse
- 3 Stück Zentrierspitzen
- mehrere Drehherzmitnehmer
- Bedienungsanleitung mit Elektroplan
Platzbedarf L x B x H 2350 x 2000 x 1600 mm
Gewicht 2500 kg
guter Zustand
