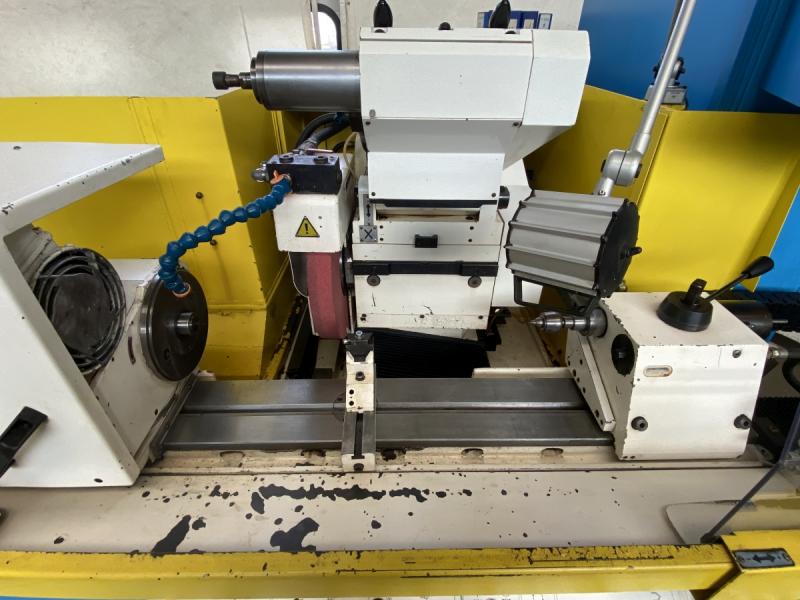

Universal Außen und Innen Rundschleifmaschine

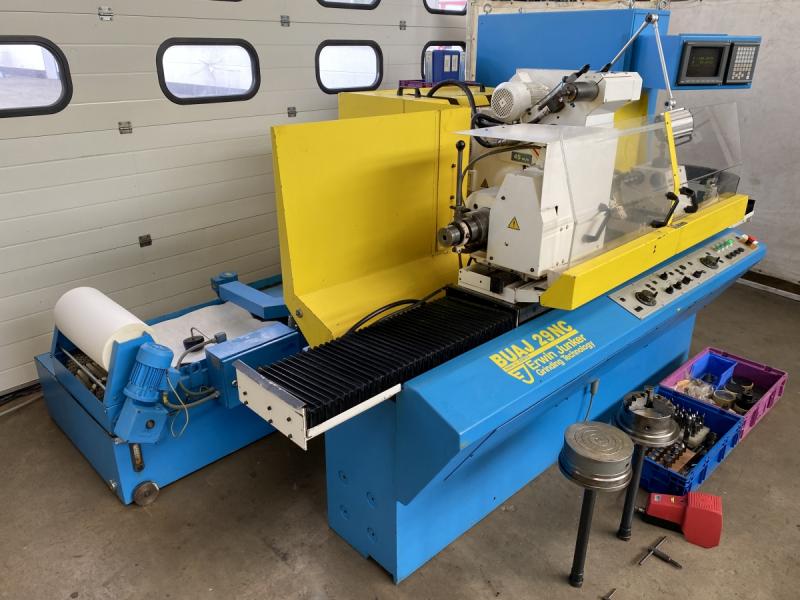

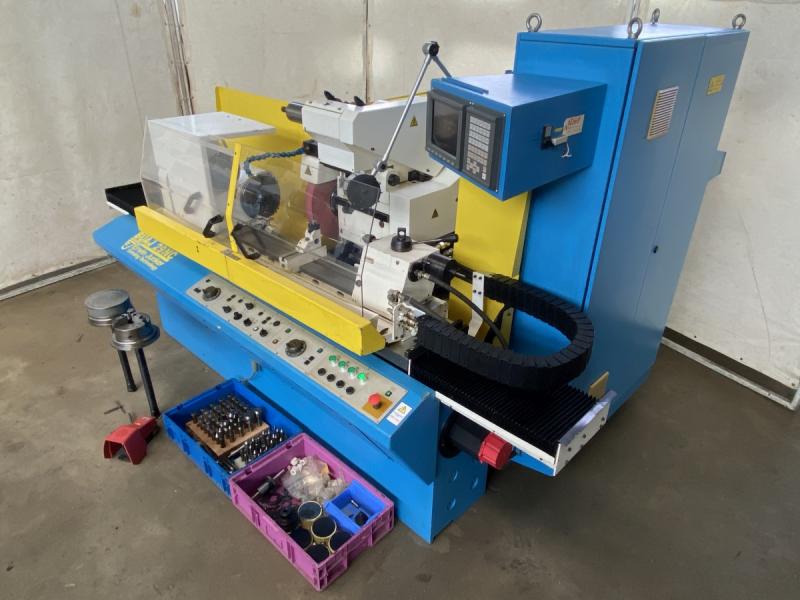

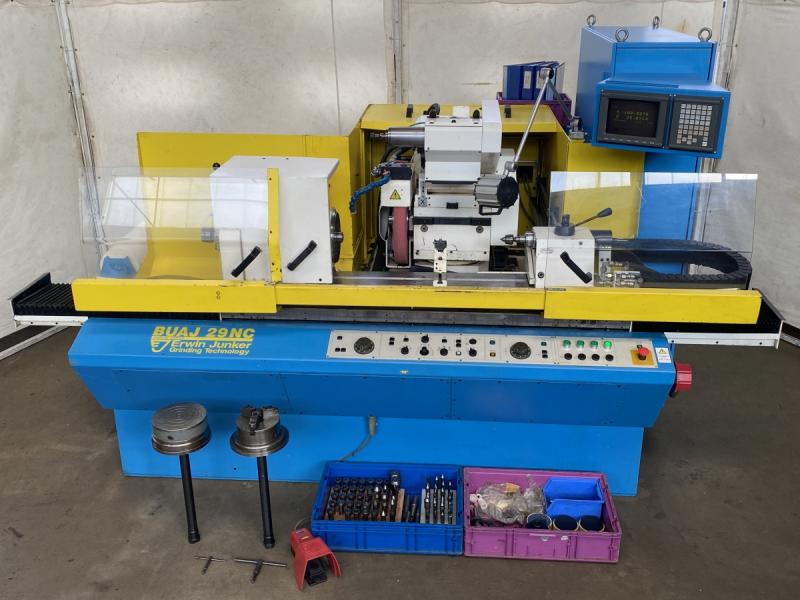

Universal Außen und Innen Rundschleifmaschine ERWIN JUNKER Typ BUAJ 29 NC
Aussenrundschleifmaschine, Innenrundschleifmaschine

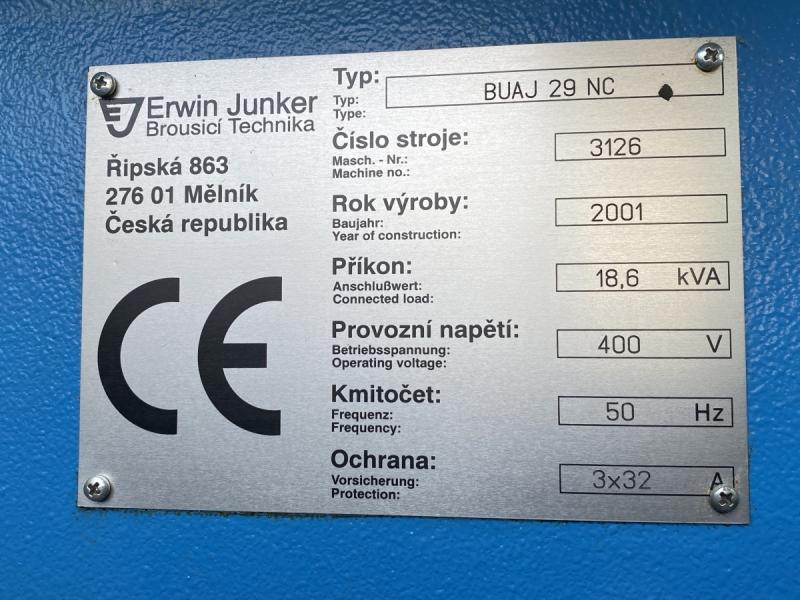

Fabr. Nr. 3126 Baujahr 2001
Spitzenweite max. 800 mm
Werkstück Schleiflänge max. 800 mm
Spitzenhöhe 150 mm
Schwingdurchmesser max. 295 mm
Werkstückgewicht max. 120 kg
Werkstück Spindeldrehzahl 20 - 750 U/min.
Spindelstock Innenkegel MK 5
Spindelstock Kurzkegelflansch DIN 55027, Gr.5 Ø 82 mm
Spindelstock Spindeldurchlass 36 mm
Spindelstockverstellung 355 mm
Reitstock Innenkegel MK 4
Schleifscheibendurchmesser max. 400 mm
Schleifscheibenbreite max. 63 mm
Schleifscheibenbohrung Ø 127 mm
Schleifscheiben-Umfangsgeschwindigkeit 45 m/sec.
Automatische Spindelstockzustellung 0,001
Manuelle Zustellung 0,001 mm
Hydraulische Tischbewegung 0-7,5 m/min.
Motorleistung Schleifspindel 7,5 kW
Motorleistung Werkstückspindelstock 1,1 kW
Motorleistung Innenschleifeinrichtung 1,75 kW
Netzanschluß 400 Volt, 50 Hz.

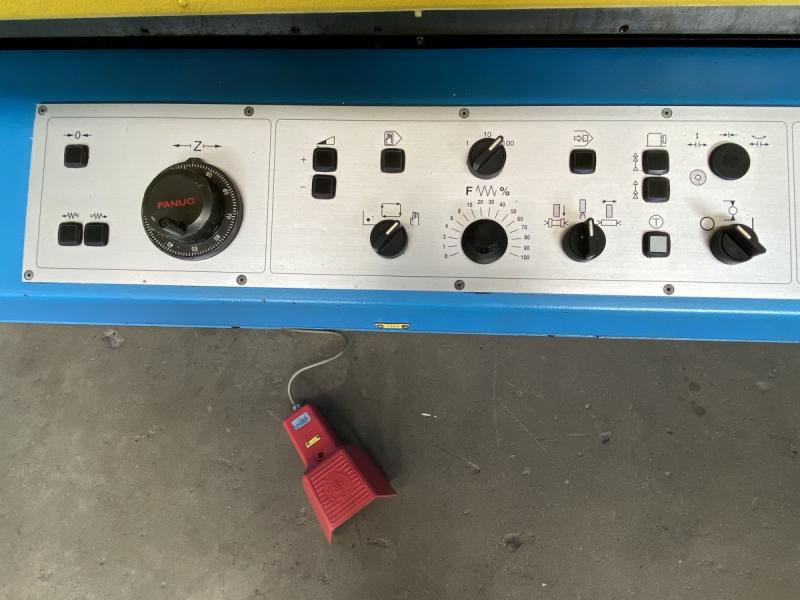

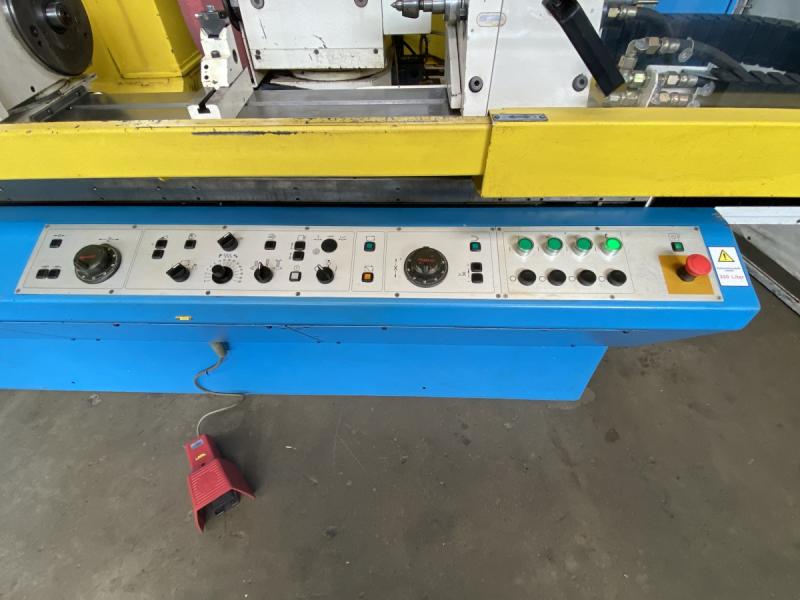

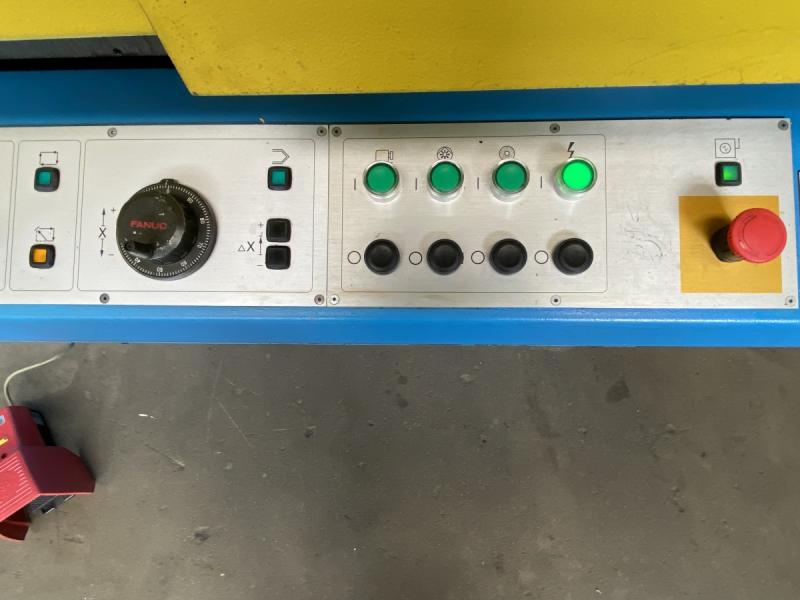

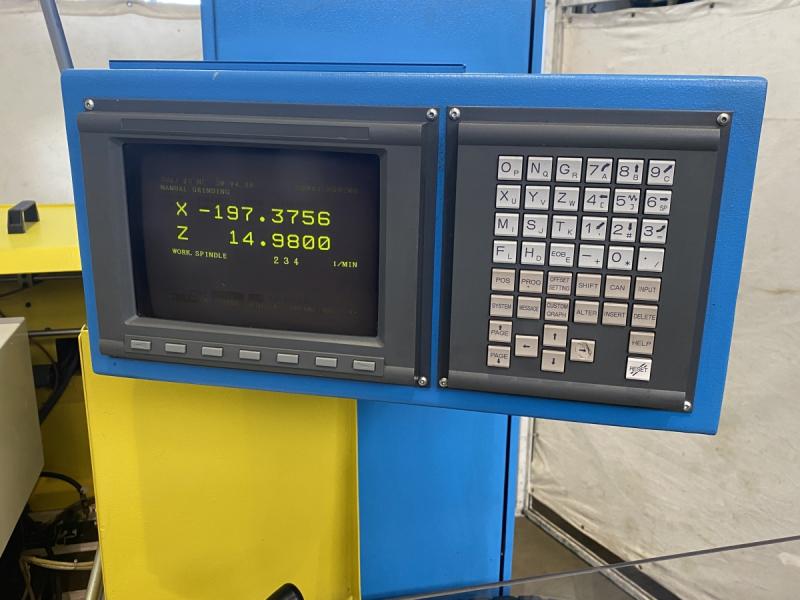

- FANUC Steuerung, Typ Power Mate-Model D
- Schleifspindelstock schwenkbar von +45° bis - 15°
- Werkstück Spindelstock schwenkbar 90°
- Tisch Schrägstellung zum Konusschleifen bis 8°30"
- Gegenlager / Pinole für den Werkstück-Spindelstock mit Innenkegel MK 4
- Innenschleifeinrichtung zum einschwenken
- Innenschleifspindel mit Spannzangenaufnahme Ø 6 mm
- Kühlmitteleinrichtung nebenstehend
- Maschine bestückt mit einer Schleifscheibe Ø 400 x 50 mm
- 1 Stück 3-Backen Planspiral Drehfutter TOS Ø 160 mm
- 1 Stück mechanischer Rundmagnet Ø 200 mm
- Spannzangeneinrichtung mit diversen Spannzangen
- diverse Aufnahmen für die Innenschleifeinrichtung
- 1 Stück Diamant-Schleifscheibenabrichter
- weiteres Zubehör wie abgebildet
- Bedienungsanleitung, Hydraulikplan, Elektroplan

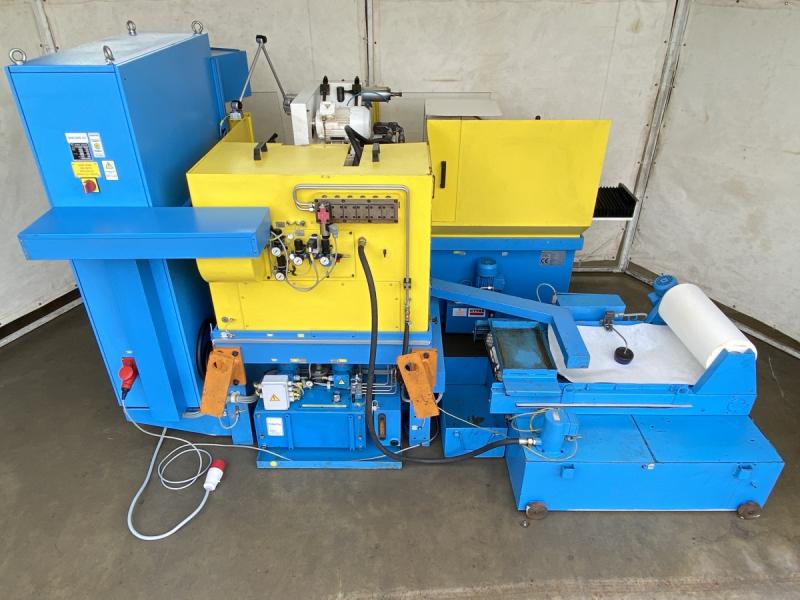

Platzbedarf Rundschleifmaschine mit Bandfilter L x B x H 3200 x 2500 x 1900 mm
Gewicht 5000 kg
sehr guter Zustand
