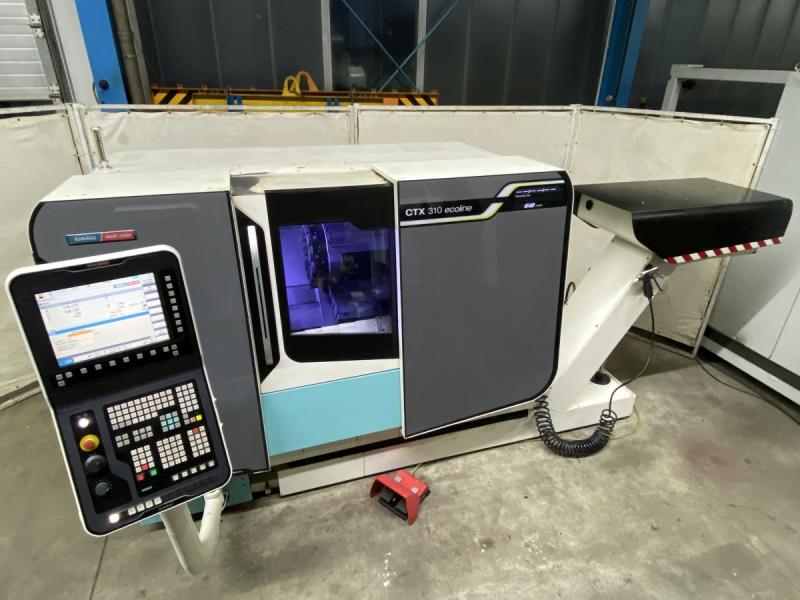

CNC Drehmaschine mit angetriebenen Werkzeugstationen
Als PDF speichern
Lager Nr.:
M62285
Hersteller:
DMG MORI SEIKI - GILDEMEISTER
Typ:
CTX 310 ecoline
Baujahr:
2013
CNC Drehmaschine DMG MORI SEIKI - GILDEMEISTER Typ CTX 310 ecoline
Masch. Nr 8044001846E Baujahr 2013
CNC-Steuerung SIEMENS Sinumerik 840D sl
Umlaufdurchmesser über Bettbahnabdeckung 330 mm
Umlaufdurchmesser über Planführungsabdeckung 260mm
Spitzenhöhe max.190 mm
Spitzenweite max. 580 mm
Drehdurchmesser max. 200 mm
Längsschlittenbewegung = Längsweg max. 450
Querschlittenbewegung = Planweg max. 160
Spindeldurchlass im Zugrohr 51 mm
Spindeldurchlass im vorderen Lager 100 mm
Spindeldrehzahl max. 5000 U/min.
Vorschubgeschwindigkeit X und Z 0 - 30000 mm/min.
Eilganggeschwindigkeit X-Achse 30 m/min.
Eilganggeschwindigkeit Z-Achse 30 m/min.
Vorschubkraft X und Z 4500 Nm
Werkzeugrevolver 12 Stationen
angetriebene Werkzeugstationen 6 Stationen
Wekzeugaufnahme zyl. VDI 30 mm
Motorleistung Spindelantrieb bei 100% ED max.11 kW
Motorleistung Spindelantrieb bei 40% ED max.16,5 kW
Netzanschluß 400 Volt, 50 Hz, 21kVA
- CNC-Steuerung SIEMENS Sinumerik 840D sl, Systemsoftware NCU V04.04+SP02+HF02
- gesteuerte C4-Achse Drehfutterposition und C1 Achse für Werkzeugrevolver

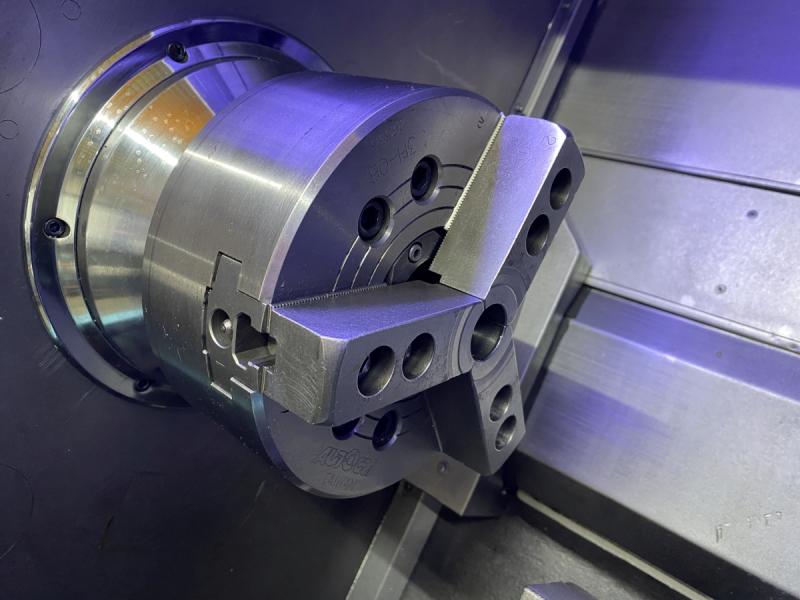

- 3-Backen Drehfutter AUTOGRIP Ø 210 mm mit 1 Satz harten und 15 Satz weichen Futterbacken
- Hydraulische Hohlspanneinrichtung AUTOGRIP
- Spanndruckverstellung zum regulieren der Spannkraft

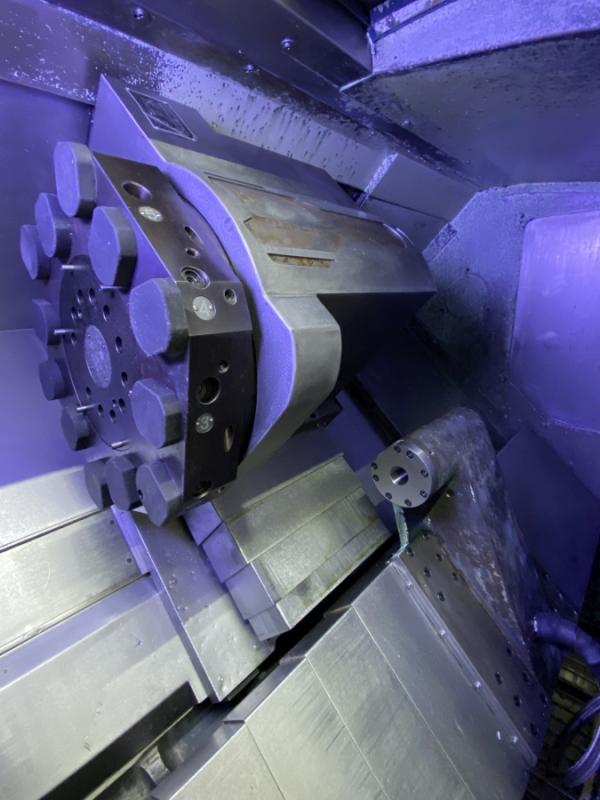

- Werkzeugrevolver SAUTER, Typ 0.5.901.020 mit 12 Stationen (davon 6 Stück angetrieben)
- 20 Stück Werkzeugaufnahmen VDI 30
- Reitstock MK 4
- indirektes Meßsystem über Drehwertgeber
- Späneförderer mit integrierter Kühlmitteleinrichtung
- Werkstückrestlaufzeitanzeige und Stückzähler als Großanzeige an der Maschinenverkleidung
- Schaltschrankkühlgerät
- 9716 Gesamt-Betriebsstunden (Hauptschalter ein) davon 3322 Spindelstunden am Zähler abgelesen
- Bedienungsanleitungen und Handbücher
Stellfläche Maschine mit Späneförderer L x B x H 4500 x 2600 x 2050 mm
Platzbedarf der Grundmaschine L x B x H 2900 x 2150 x 2050 mm (3200kg)
Platzbedarf Späneförderer L x B x H 3350 x 850 x 1650 mm (500 kg)
Gewicht ca. 4 ton.
sehr guter Zustand
