Gewinderollmaschine, Kaltwalzmaschine, Gewindewalzmaschine, Profilwalzmaschine
Als PDF speichern
Lager Nr.:
M60168
Hersteller:
PEE-WEE
Typ:
UPW 24
Baujahr:
2007
Zusätzliche Informationen:
- Neuzugang

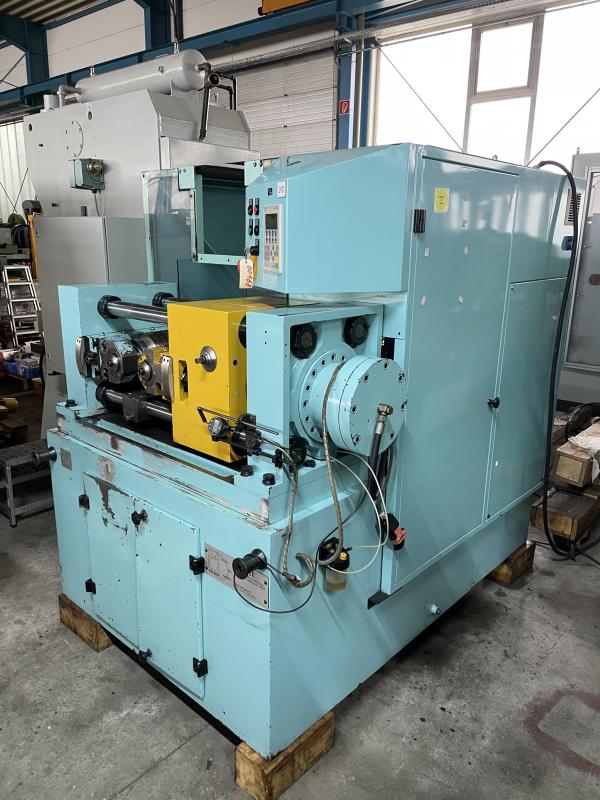

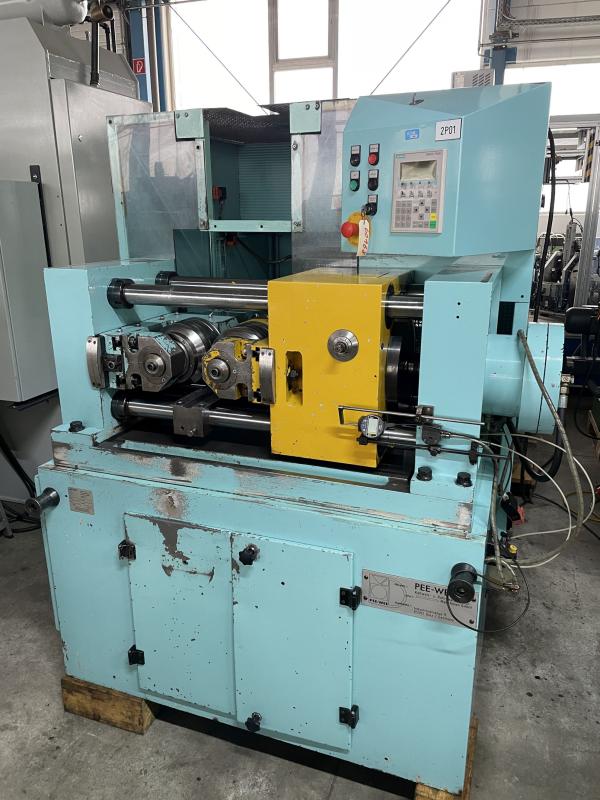

Gewinderollmaschine, Kaltwalzmaschine, Gewindewalzmaschine, Profilwalzmaschine

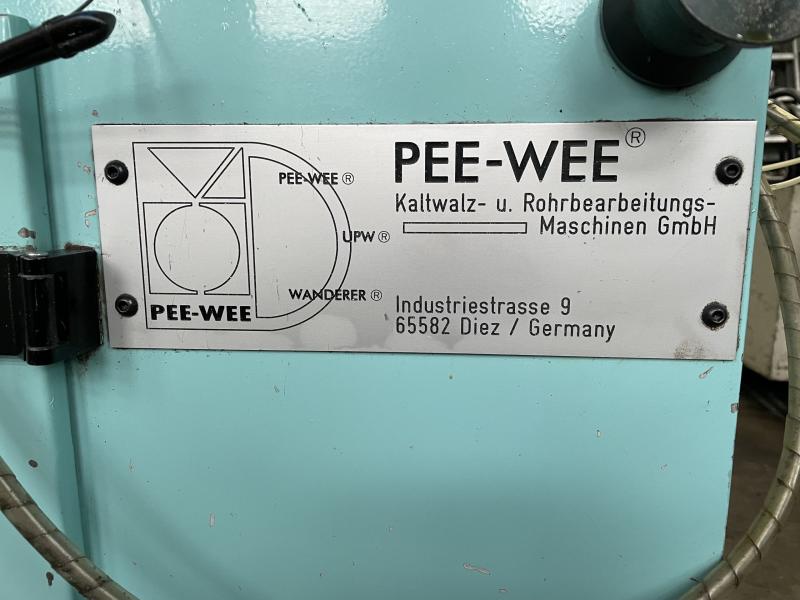

Hersteller PEE-WEE Typ UPW 24

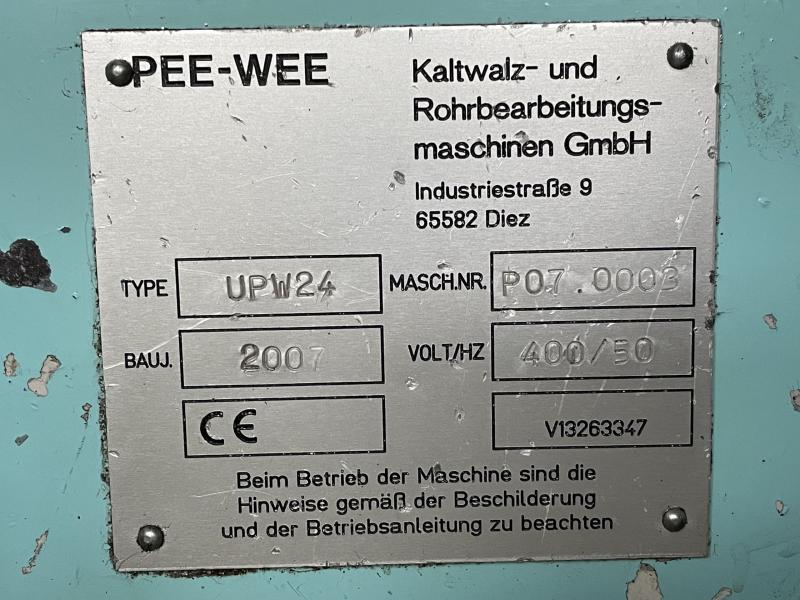

Fabr. Nr. P07.0003-144 Baujahr 2007
Walzkraft max. 24 ton.
Werkzeugdurchmesser max. 270 mm
Rollspindeldurchmesser 69,85 mm
Werkzeug-Bohrungsdurchmesser 70 mm (Nenndurchmesser)
Aufnahmelänge, Werkzeuglänge max. 180 mm
Werkstückdurchmesser max. 50 mm
Motorleistung Hydraulik 3 kW
Motorleistung Walzenantrieb ca. 5,5 kW
Netzanschluß 400 Volt, 50 Hz, 10 kW

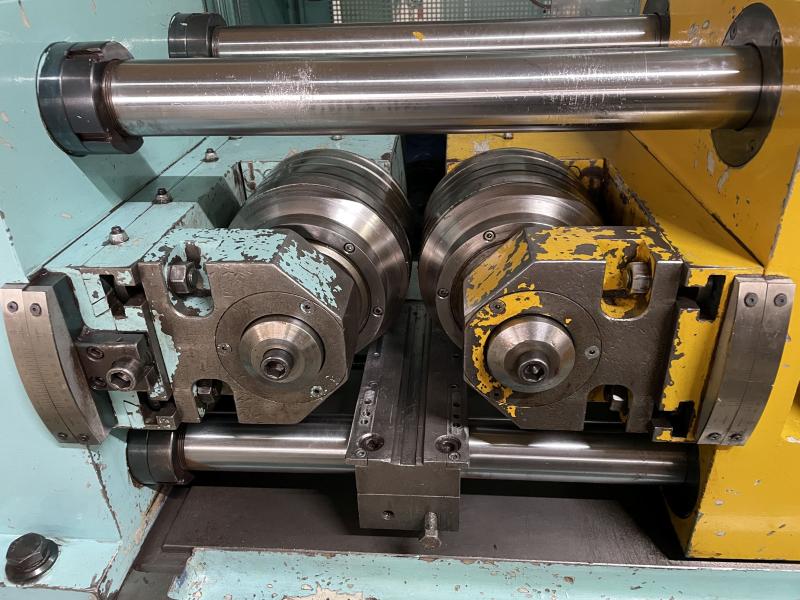

- schwenkbare Rollspindel für Gewinde-Durchlaufrollen

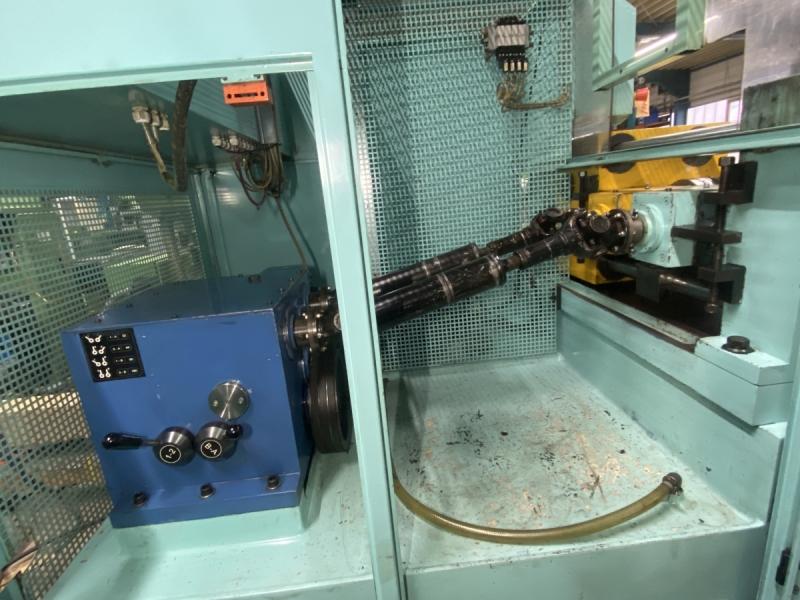

- Rollspindeldrehzahl in 4 Stufen über Getriebeumschaltung

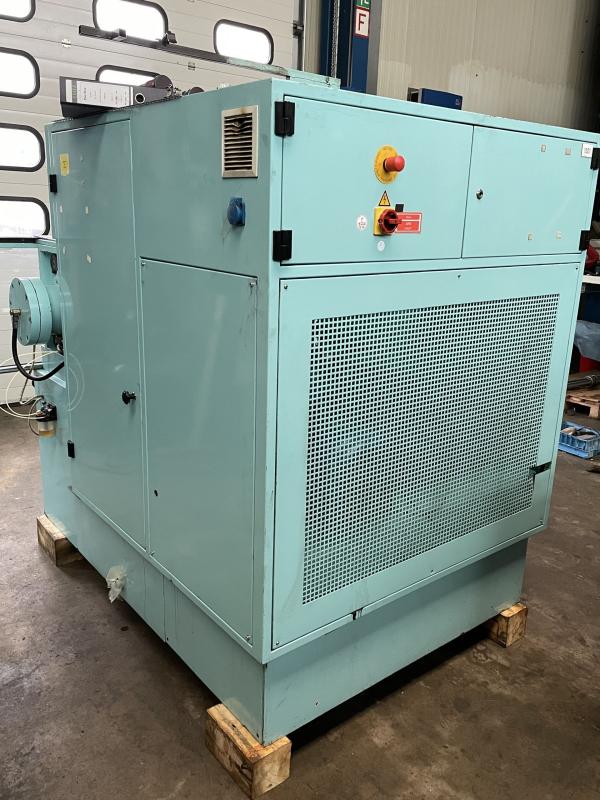

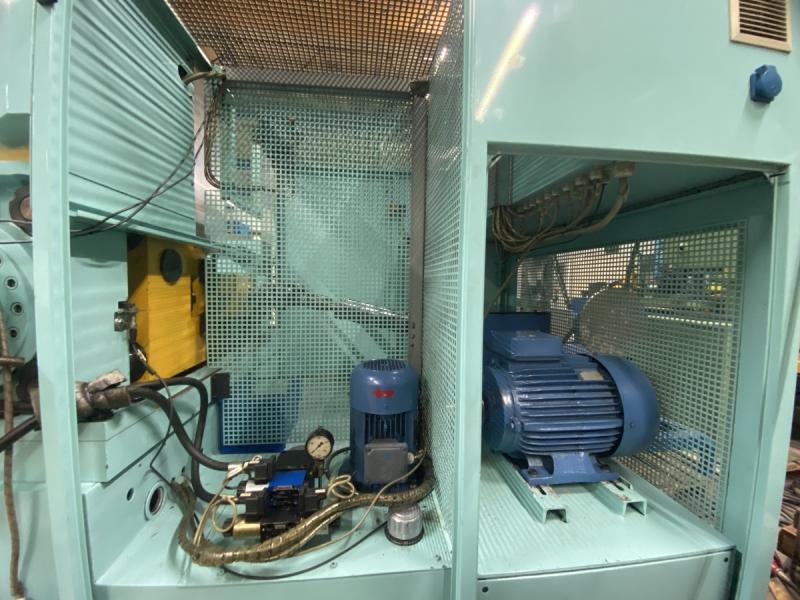

- Hydraulikanlage im Maschinenbett integriert
- Betriebsanleitung mit Elektroplan
Platzbedarf L x B x H 2000 x 1450 x 190 mm
Gewicht ca. 3 ton.
sehr guter Zustand

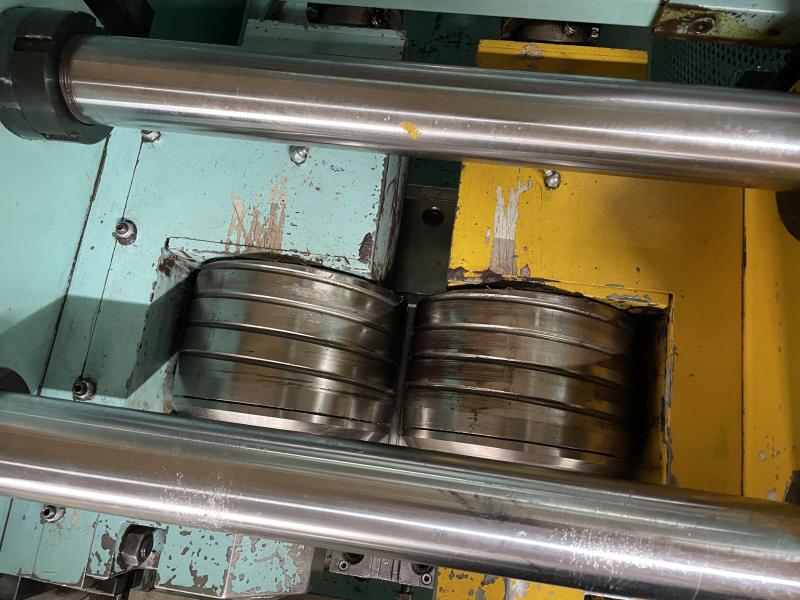

Einstechwalzen: Die Gewinderollwerkzeuge mit der gleichen Steigung wie das Werkstück
formen das Gewinde durch eindringen ins Werkstück bis auf den Nenndurchmesser.
Die Gewindelänge ist Maximal so lan wie die Rollwerkzeuge breit.
Durchlaufwalzen: Wenn die Gewindelänge größer ist wie die Rollwerkzeugbreite.
Durchlaufwerkzeuge besitzen 3 Teilbereiche - den Einlauf, den Kalibrierteil und den Auslauf.
Rillenrollen haben keine Steigung und werden mit dem Steigungswinkel des zu walzenden Profils geschwenkt.
Steigungsrollen unterscheiden sich von Rillenrollen durch eine Steigung im Profil.
Die Summe aus Steigungswinkel und Schwenkwinkel ergibt den Steigungswinkel im Werkstück.
